【Cadence14】Cadence HDL原理图创建时多个VCC或GND处理方法

已于 2024-05-29 15:22:20 修改
阅读量400 收藏 1
点赞数 10
分类专栏： 经验分享 cadence concept HDL 文章标签： 嵌入式硬件 经验分享 笔记
于 2024-04-01 11:48:52 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Funny_beast/article/details/137226402
版权
本文介绍了在电子原理图设计中，如何正确使用GND、VSS等符号来表示数字地和模拟地，并强调了避免混淆的重要性。还提到使用addtext功能对网络进行详细说明的方法。
摘要由CSDN通过智能技术生成

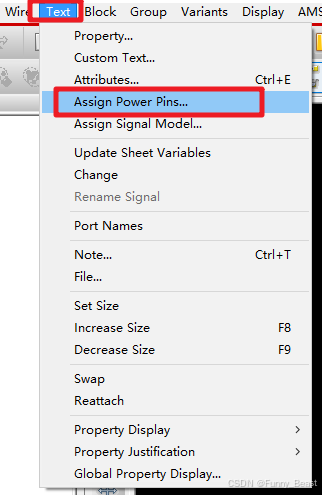

1.先new一个

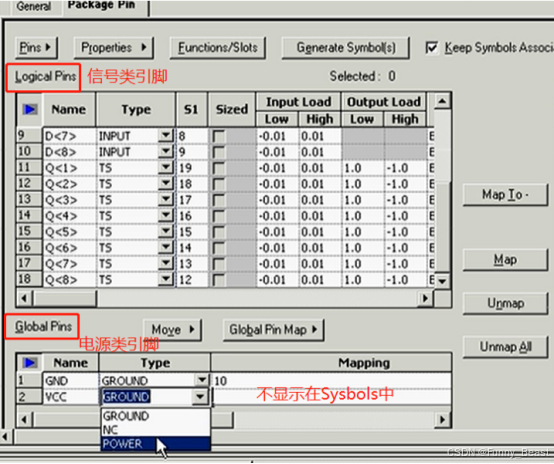

2.  下面的Global pin 的name处不要直接使用GND，不然后期画图容易混淆。

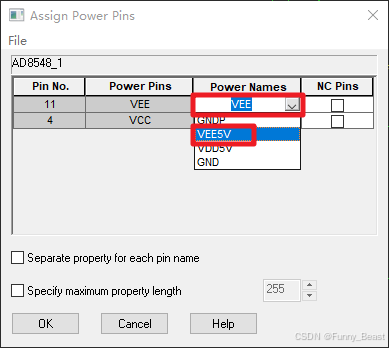

数字地使用VSS；模拟地使用VEE等

3. 之后继续按照普通原理图进行绘制即可。

原理图封装绘制

4. 最后在原理图中要对该网络进行说明！！！

1）.可以通过add text进行说明。ctrl+t
