【Cadence18】如何放置定位孔

目录

1. 放置定位孔

【几点说明】

2. 对Hide放置的symbol器件进行替换

1） 如上放置定位孔方法先放一个目标孔

 2） 将目标定位孔（器件）随便放置在板框外面某处，以供替换使用

3） 使用Swap交换命令，将目标器件与被替换器件进行交换

4）点击两个需要交换的定位孔即可

【一点说明】

---

1. 放置定位孔

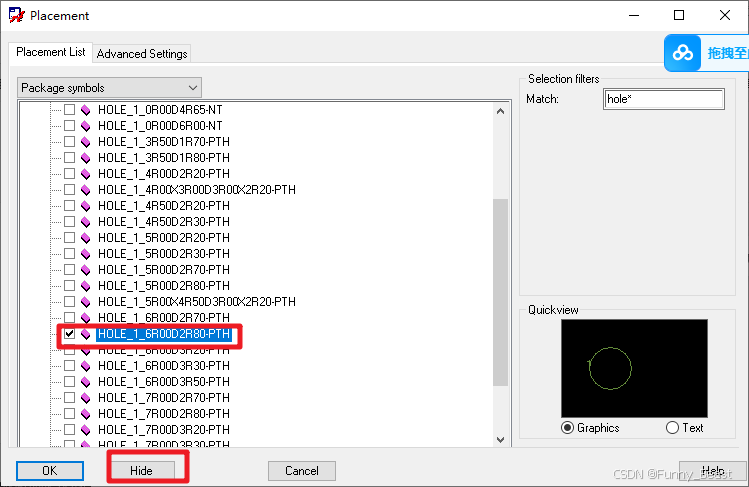

在菜单的place->manually会出现Placement对话框，

在Advanced settings中勾选database和library

然后点击Placement list，下拉框中选择Mechanical symbols,勾选你要的定位孔

（如下图的HOLE_1_6R00D2R70/2R80-PTH，注意：这个是我自己之前画好的，你们需要自己重新画一个机械定位孔）即可放置，然后点击OK即可。

【几点说明】

之所以选择外露铜皮6mm的圆，因为可以兼容大多数螺母螺钉（通常为M4-M5的螺丝钉），且进行铜皮避让40mil，可以防止绿油刮破导致短路！

2. 对Hide放置的symbol器件进行替换

1） 如上放置定位孔方法先放一个目标孔

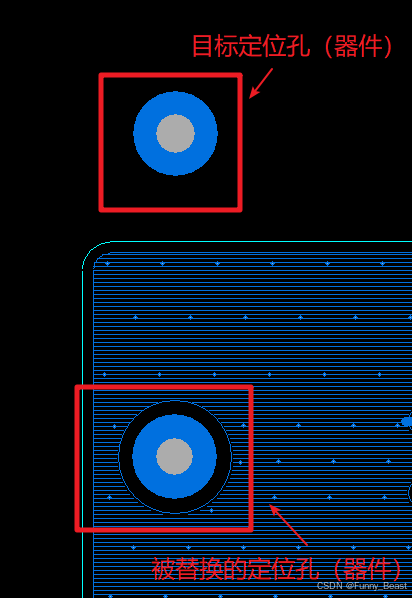

 2） 将目标定位孔（器件）随便放置在板框外面某处，以供替换使用

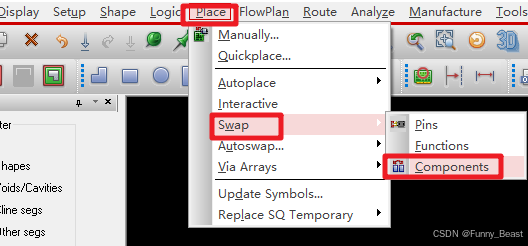

3） 使用Swap交换命令，将目标器件与被替换器件进行交换

4）点击两个需要交换的定位孔即可

【一点说明】

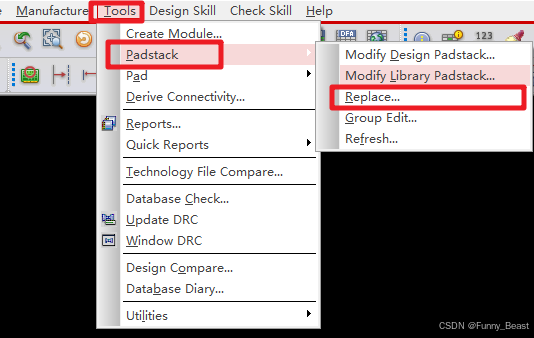

Tools里面的replace只适用于在制作器件封装symbol时候对焊盘进行替换使用，无法对器件进行替换！！
