【顾邦小讲堂】第二十一期 DCDC走线布局攻略：优化电流环路，轻松应对EMC测试挑战！

Today！让我们来学习DCDC电源的走线关键技巧！

这篇分上下期哦！大家看完记得回来再续前言哦！

 在高速电子设计中，EMC（电磁兼容）问题往往是工程师们最头疼的挑战之一。尤其是DCDC变换器，由于高频切换特性，容易产生较强的电磁干扰（EMI），影响整个系统的稳定性。而在PCB设计阶段，如果能合理优化走线布局，就能有效解决EMC问题，提升产品的电磁兼容性。

    本篇文章将深入探讨DCDC电源的走线关键技巧，以BUCK转换器为例，分析电流环路对EMI的影响，并分享优化PCB设计的方法，助您轻松通过EMC测试。

    在DCDC设计中，电流环路的控制至关重要，所谓 “环”，指的是有大电流流过的闭合回路，控制好这个”环“，Layout 基本成功了一大半。

Q:为何环路面积如此重要？

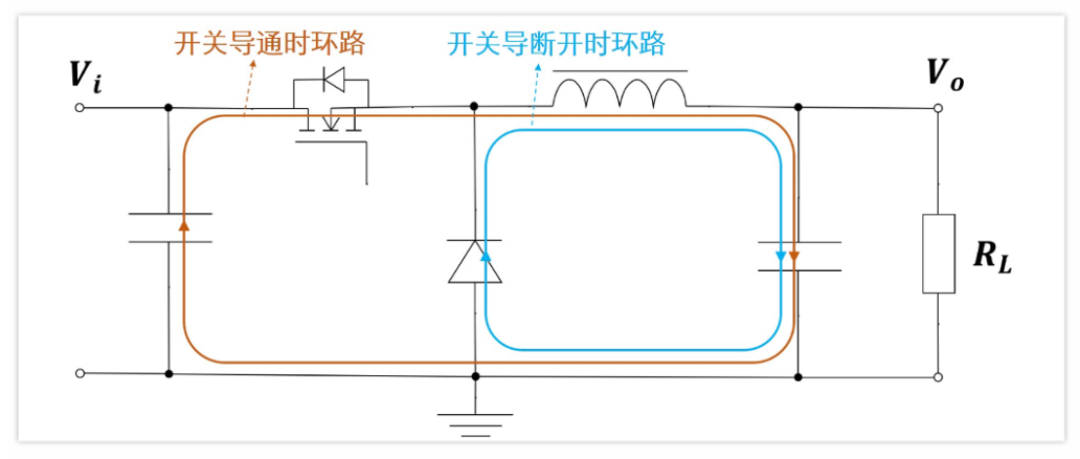

    以BUCK电路为例，其工作过程中存在两个主要的电流环路：

         1. 上管导通时的电流环路

         2. 下管（或二极管）导通时的电流环路

图1

    我们需要让这两个环路面积越小越好，因为每一个电流环都可以看作是一个环路天线，会产生辐射，引起EMI问题，也会干扰板上其它的电路，而辐射的大小与环路面积呈正比。

    环路面积越大，辐射强度越高。电流环所生成的高频磁场会在离开环路大约 0.16λ 以后逐渐转换为电磁场，其影响程度可通过以下公式描述：

• f：电流的频率

• S：环路的面积

• I：电流的大小

• R：测试点距离环路的距离

    由此可见，高频大电流环路面积越小，所产生的辐射强度就越小。下面针对BUCK的工作波形分析进行环路拆解，以指导实际BUCK的PCB布局布线。

等效拆解环路

    从图1可以看出，这两个环路有公共的部分，一个环路包含着另外一个环路，这导致大的环路电流各个器件节点可能不一样，所以上述提到的公式并不一定适合计算。那如何根据实际情况，稍作变通呢？

    辐射产生的原因是由于电流产生了磁场，而电流是变化的，所以磁场也是变化的。因此，电流环围绕的面积里面的磁通量会随电流动态变化而变化，磁场生电场，电场生磁场形成了电磁波。

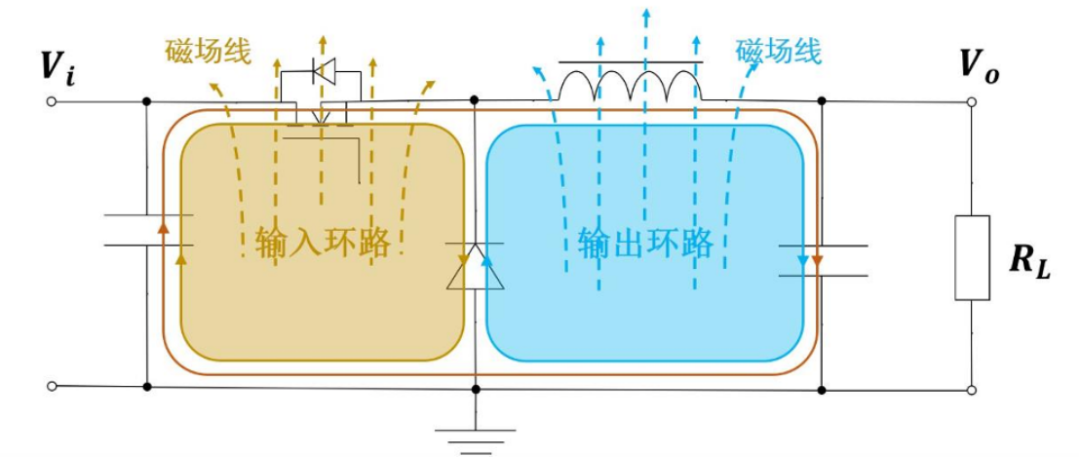

    将大的电流环拆解为2个部分，如下图：

图2

    整个大的环可以看成由输入环路和输出环路叠加，由于输入环路根本就不是个实际的电流回路，它本身存在的两个电流环路的差值。

    在BUCK电路中，我们可以将电流环路进一步拆解：

     • 输入环路（由输入电容 Cin 形成）

     • 输出环路（由电感 L 形成）

    它们都是只看交流，直流分量不管，直流的频率看成是0Hz，不会辐射电磁波。

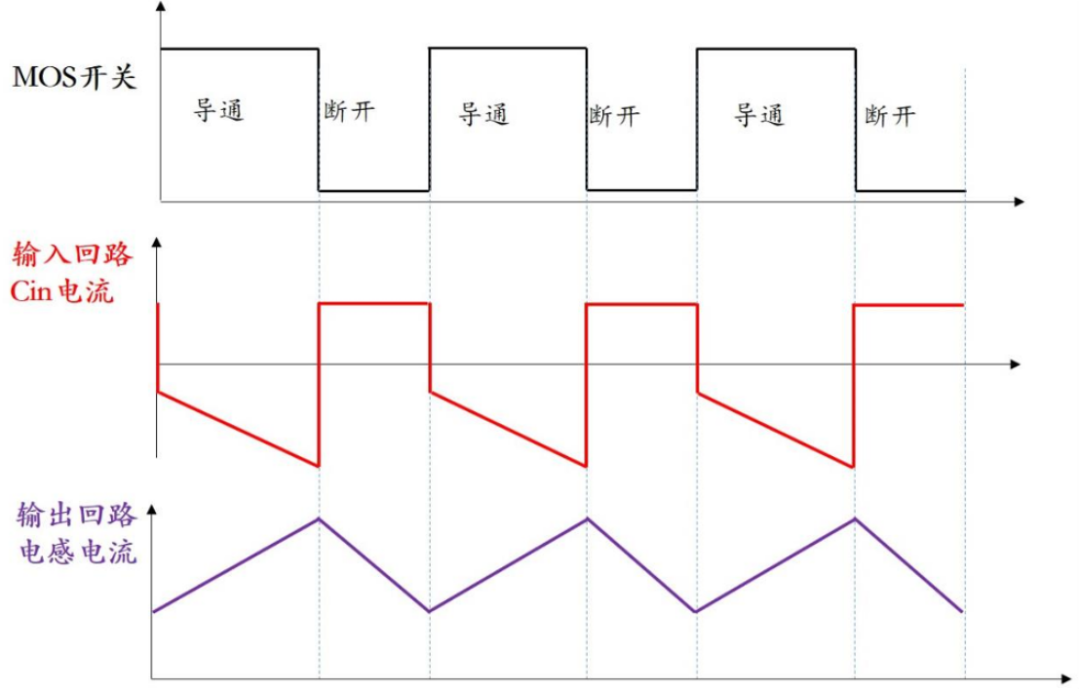

    输入环路电流（Cin）和输出环路电流（电感）分别如下：

图3

    可以看到，在开关切换时，

     • 输入环路电流变化剧烈（di/dt 大），容易形成强烈高次谐波辐射。

     • 输出环路电流呈三角波，变化较平稳，高次谐波辐射相对较小。

    因此，BUCK电路的EMI主要来源于输入环路，优化重点也应放在输入环路的走线布局上。

信号强度对比

Q：三角波的频谱理论不也是无限的吗？也有很多高频分量啊，怎么辐射就小一些呢？

A：确实，三角波的频谱是无限的，不过频率越高，幅度会越低的，也就是说高频分量能量少，那么辐射也就少了。

     输入环路的高频谐波能量要比输出环路大得多，如果有经验的话，应该知道，引起EMI超标的一般也就是高频超标，所以因为输入环路 造成EMI的可能性更高。

    说了这么多，主要想强调： BUCK的输入环路非常非常重要，环路面积一定一定要小。

    **注意**是环路面积小，不是走线短，这两者还是有区别的。有时走线短并不一定环路就小，我们的目标是环路的面积，而不是长度。

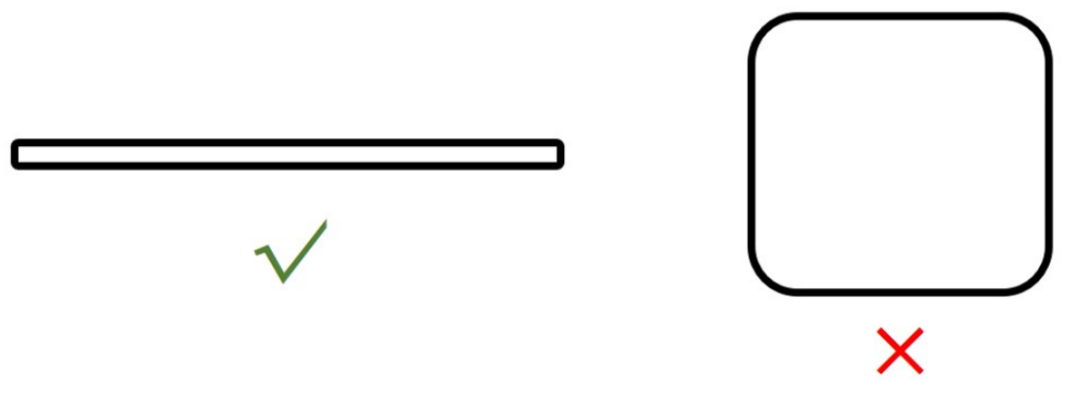

    设计时，布局走线应尽量走成扁的形状：

图4

输入环路优化

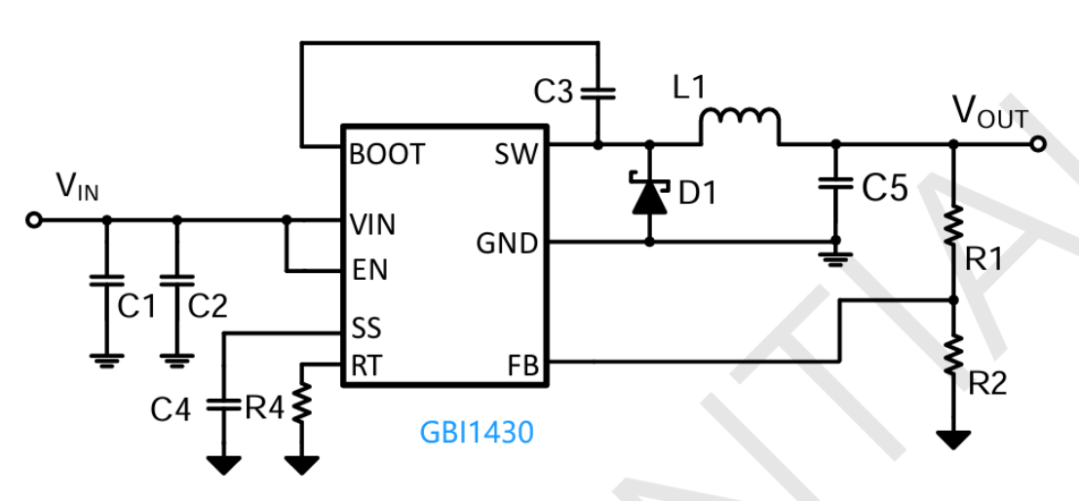

    以顾邦半导体 GBI1430 芯片为例，

图5

    可看出，GBI1430的芯片的开关管在芯片内部，所以输入环路就是芯片的VIN管脚， 与GND管脚，以及输入滤波电容形成的环路，那么除了芯片之外，器件就只有输入滤波电容了。

    因此，最理想的layout布局是，将输入电容直接跨接芯片的VIN和GND管脚，尽可能缩短回路。

输出环路

    虽然输出环路的EMI影响较小，但仍需进行优化：

         • 输出环路也包含高频成分，因此也应尽量缩小环路面积

         • 在输入环路与输出环路布局有冲突时，优先优化输入环路，因为其EMI影响更大

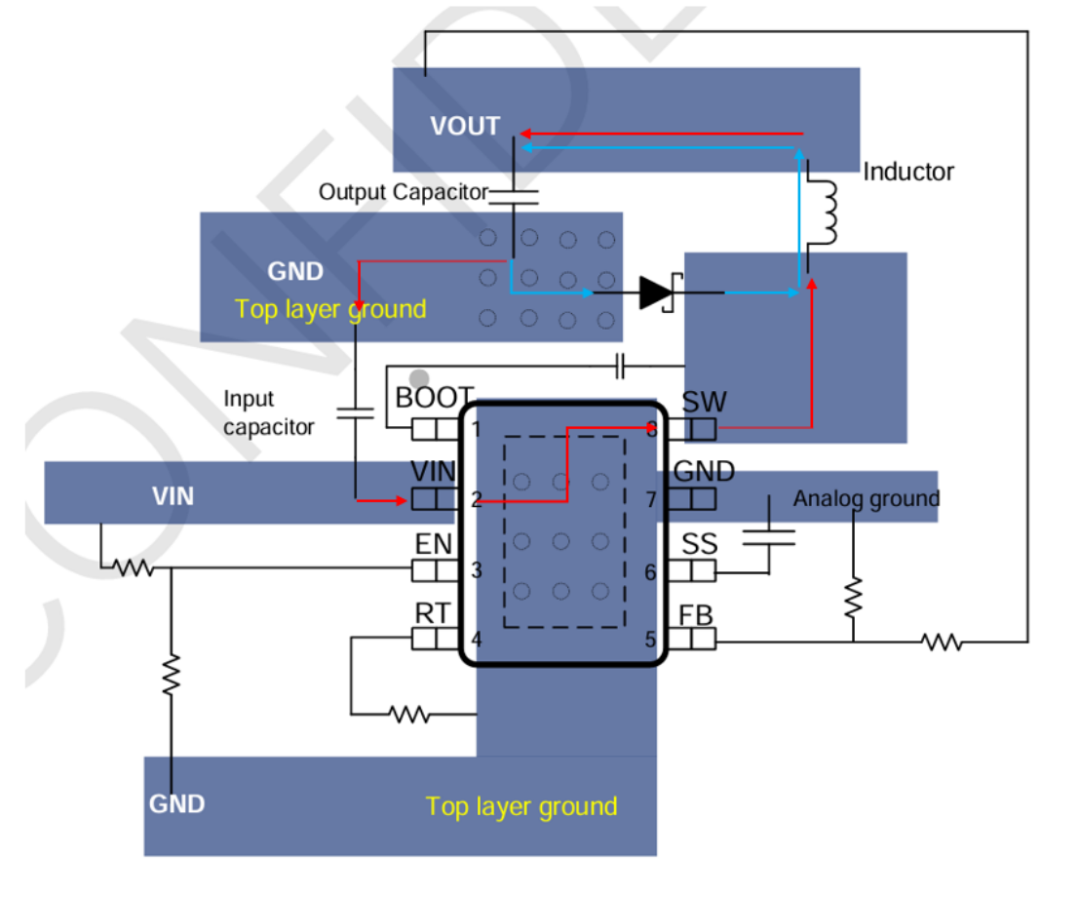

    以 GBI1430 参考PCB布线示例：

图6

     • 红色圈电流环路：上管导通时的电流环路；

     • 蓝色圈电流环路：二极管导通时的电流环路；

    优化原则：

     • 两者环路面积均应尽量小，降低 EMI 干扰

     • 关键器件布局紧凑，减少寄生参数影响

    在Boost电路中，由于拓扑不同，EMI关键点也有所不同，关于Boost电路的DCDC走线技巧，我们将在后续文章中详细探讨

    合理的PCB走线布局是DCDC电源设计的关键，特别是在EMC测试中，电流环路优化可以显著降低EMI的影响。BUCK转换器的输入环路优化是EMC设计的重中之重，通过合理布局输入电容、缩小环路面积、优化电流路径，可以显著提升 EMC 性能。

    如果小伙伴们正在设计DCDC电源，希望通过EMC测试，不妨从优化输入环路走线入手！
