在《直流有刷电机及机械特性》我们对直流有刷电机的工作原理、机械特性以及电动机的启动、制动、调速进行了详细的介绍。本节主要介绍电机的驱动器以及调速控制方案的实现。

一、电机介绍

由于我们需要学习直流有刷电机的控制，所以我们手里必须要有一款直流有刷电机。

这里我在淘宝购买的电机为：常规775 高速电机吹风机马达电动机双滚珠轴承高转速调速 12V~24V。

具体型号信息：电压为24V，转速一分钟20000转，双出轴。

1.1 产品参数

直流有刷电机电机参数如下：

品牌Vantel型号VT-775
品名直流高速电机工作电压12/24V
转速6000 ~ 20000转功率30W
电流0.5A连续旋转寿命1000小时
电机尺寸44*66mm出轴尺寸\(\phi\) 5*17.5mm
调速方式PWM/无极调速最大转矩0.6kgf.cm

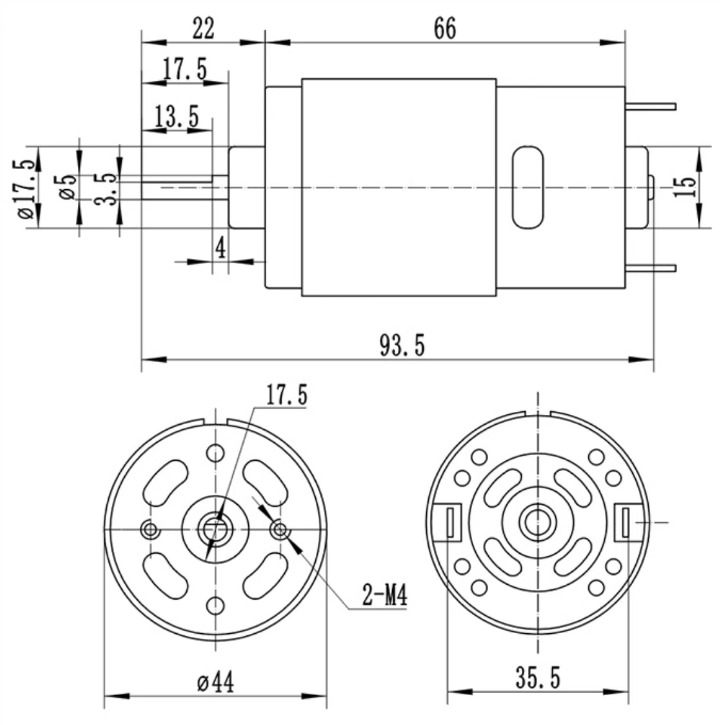

1.1.1 图纸

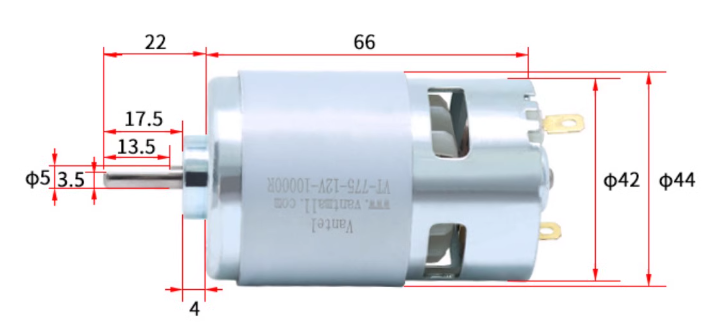

1.1.2 实物尺寸图

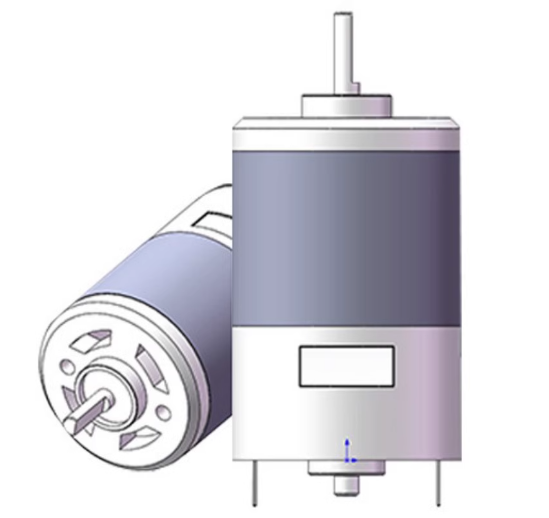

1.1.3 3D建模图
1.2 性能参数
转速工作电压功率转矩空载电流
6000R12V30W0.6kfg.cm0.4A
10000R12V30W0.6kfg.cm0.4A
12000R24V30W0.6kfg.cm0.5A
20000R24V30W0.6kfg.cm0.5A

由于我们选择的具体型号为电压为24V，转速一分钟20000转，双出轴。所以我们参考最后一行性能数据。

1.2.1 常规单位换算

这里我们看到的转矩单位为0.6kfg.cm，这个和我们经常见到的N.m如何进行换算呢？

gf.cmkgf.cmN.mmN.mN.cm
1.00.0010.0000980.0980.0098
10001.00.098989.8
10,204.0810.2041.01000100
10.200.0100.0011.00.1
102.040.1020.01101.0
1.2.2 选型标准

通常点击参数表扭矩代表的是什么意思？

电机标准转矩为\(10kg.cm\)，假设使用皮带轮传动，皮带轮的半径为\(1cm\)。皮带输出的拉力就是\(10kg\)。

如果皮带轮的半径为\(2cm\)。皮带输出的拉力就是\(5kg\)。

1.2.3 扭矩概念

扭矩 = 垂直于力臂的拉力 x 力劈。

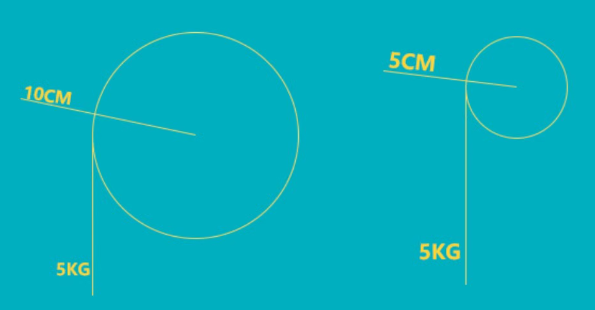

例如：滚筒起吊，左图滚筒半径 = 力臂 = \(10cm\)，起重量 = \(5kg\)，需要扭矩 = \(5kg \times 10cm = 50 kg.cm\)。

右图滚筒半径 = 力臂 = \(5cm\)，起重量 = \(5kg\)，需要扭矩 = \(5kg \times 5cm = 25 kg.cm\)。

从该例子看出力臂很重要，同样重量起吊扭矩完全不一样，不同用法要看实际计算。

1.2.4 调速范围

正常且合理的调速范围应为\(50\% \sim 100\%\)。调速器越往下调速，速度就越慢，力道就越大。

二、驱动器设计

2.1 为什么要用驱动

MCU的IO口的电流输出能力一般在20mA左右，那么输出功率\(P=UI=3.3V*20mA=66mW\)。

而我们所使用的VT-775直流电机的额定功率为\(20W\)，很显然,\(66mW\)的驱动能力驱动能力是无法推动\(30W\)的负载的。

所以MCU的IO口输出的PWM信号，必须经过功率放大才能驱动电机，直流电机通常采用H桥进行驱动。

2.2 H桥工作原理

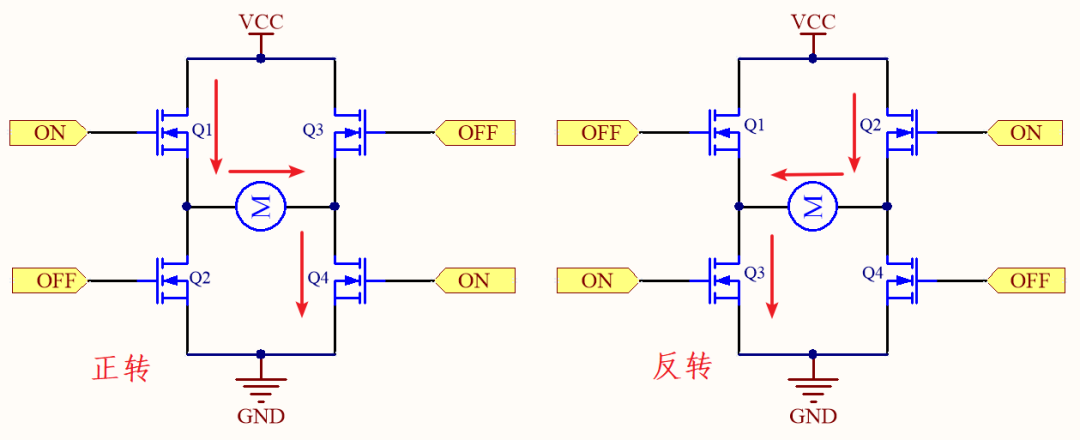

下面以MOS管搭建的H桥电路解释电机正反转控制。要使电机运转，必须使对角线上的一对MOS管导通。如下图；


当Q1管和Q4管导通时(此时必须保证Q2和Q3关断)，电流就从电源正极经Q1从左至右流过电机，然后再经Q4回到电源负极。按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

另一对MOS管Q2和Q3导通的时候(此时必须保证Q1和Q4关断)，电流从右至左流过电机，从而驱动电机沿逆时针方向转动。

驱动电机时，保证H桥两个同侧的MOS管不会同时导通非常重要，如果MOS管Q1和Q2同时导通，那么电流就会从电源正极穿过两个MOS管直接回到负极，此时电路中除了MOS管外没有其它任何负载，因此电路上的电流就达到最大值，烧坏MOS管和电源。Q3和Q4同时导通是同样的道理。

简单的开关只能控制电机正反转，引入PWM控制可以实现方向和速度调节。调节占空比实现控速，占空比越大平均电压(电流)越大，速度越快PWM频率一般在10KHz~20KHz之间。频率太低会导致电机转速过低，噪声较大。频率太高，会因为MOS管的开关损耗而降低系统的效率。

根据不同桥臂的PWM控制方式不同，大致上可以分为三种控制模式：受限单极模式、单极模式、双极模式。

2.2.1 受限单极模式

1)工作原理

控制方式：在一个PWM周期内，只有一个桥臂进行PWM调制，另一个桥臂保持固定状态(常开或常闭)。

电流路径：电流在电机中单向流动，通过PWM调制控制电机的平均电压。

2)优点

效率高：由于只有一个桥臂进行PWM调制，开关损耗较小。

控制简单：实现相对简单，适用于单向控制。

3)缺点

无法反转：只能实现单向控制，无法实现电机的正反转。

应用受限：适用于不需要反转的应用场景。

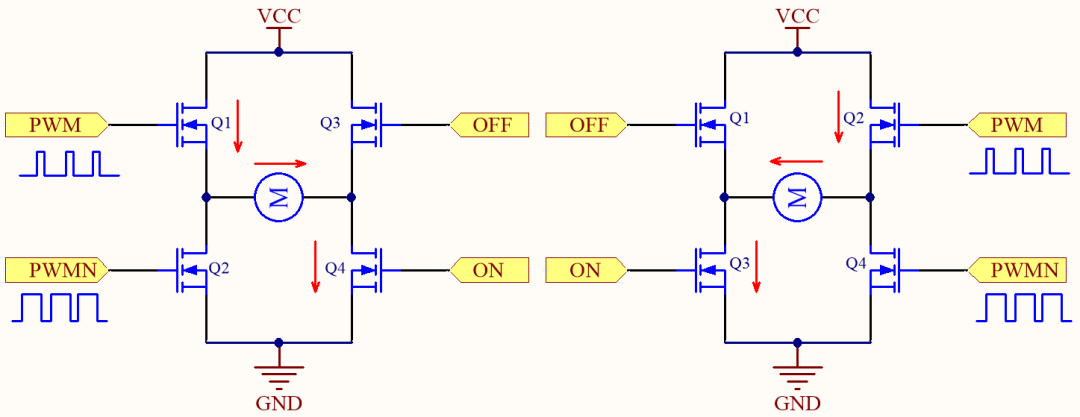

2.2.2 单级模式

1)工作原理

控制方式：在一个PWM周期内，两个桥臂中的一个进行PWM调制，另一个桥臂保持固定状态(常开或常闭)。

电流路径：电流在电机中双向流动，通过PWM调制控制电机的平均电压和方向。

2)优点

可反转：可以实现电机的正反转。

效率较高：开关损耗相对较小。

3)缺点

控制复杂：相比受限单极模式，控制逻辑稍复杂。

应用场景：适用于需要正反转但不需要频繁切换的应用。

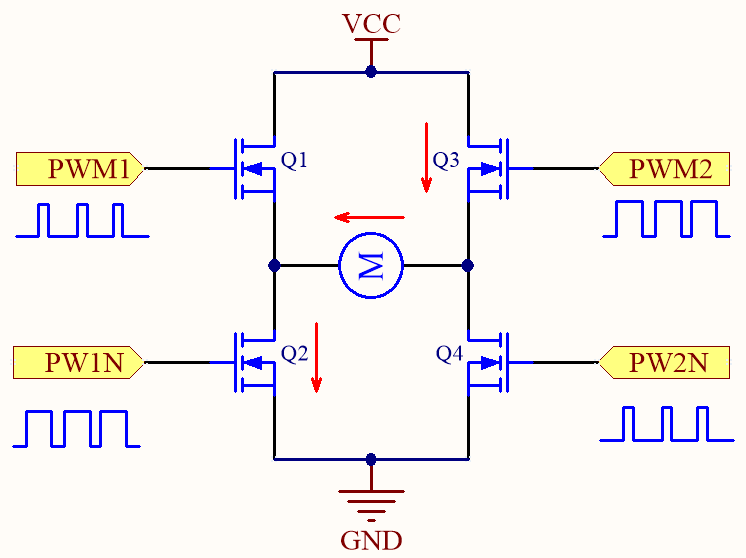

2.2.3 双级模式

1)工作原理

控制方式：在一个PWM周期内，两个桥臂都进行PWM调制，且调制信号互补。

电流路径：电流在电机中双向流动，通过PWM调制控制电机的平均电压和方向。

2)优点

快速响应：可以实现快速的电机正反转和速度调节。

精确控制：适用于需要高精度控制的应用场景。

3)缺点

效率较低：由于两个桥臂都进行PWM调制，开关损耗较大。

控制复杂：控制逻辑复杂，需要精确的PWM信号生成。

2.3 L298N芯片

通常在驱动电机的时候我们会选择集成H桥的IC，因为H桥使用分立元件搭建比较麻烦，增加了硬件设计难度。

当然如果集成IC无法满足我们的功率要求时，还是需要我们自己使用MOS管、三极管等元件来搭建H桥电路， 这样的分立元件搭建的H桥一般驱动能力都会比集成IC要高。

当我们在选择集成IC时， 我们需要考虑集成IC是否能满足电机的驱动电压要求，是否能承受电机工作时的电流等情况。

市面上已经有很多比较常用的IC方案，比如常用的L293D、L298N、TA7257P、SN754410等。接上电源、电机，通过输入控制信号就可以驱动电机了。

L298N驱动板使用了优质的L298N作为驱动芯片。具有驱动能力强发热量低，抗干扰能力强的特点。

2.3.1 基本介绍

L298N芯片是ST公司的一款电机驱动芯片，可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。L298N芯片主要特点是：

  • 工作电压高，工作电压最高可达\(46V\)；
  • 输出电流大，瞬间峰值电流可达\(3A\)，持续工作电流为\(2A\)；
  • 额定功率\(25W\)；
  • 内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机，继电器线圈等感性负载；
  • 采用标准逻辑电平信号控制具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件；
  • 接收标准的TTL逻辑电平信号；
  • 可以外接检测电阻，将变化量反馈给控制电路。
2.3.2 功能框图

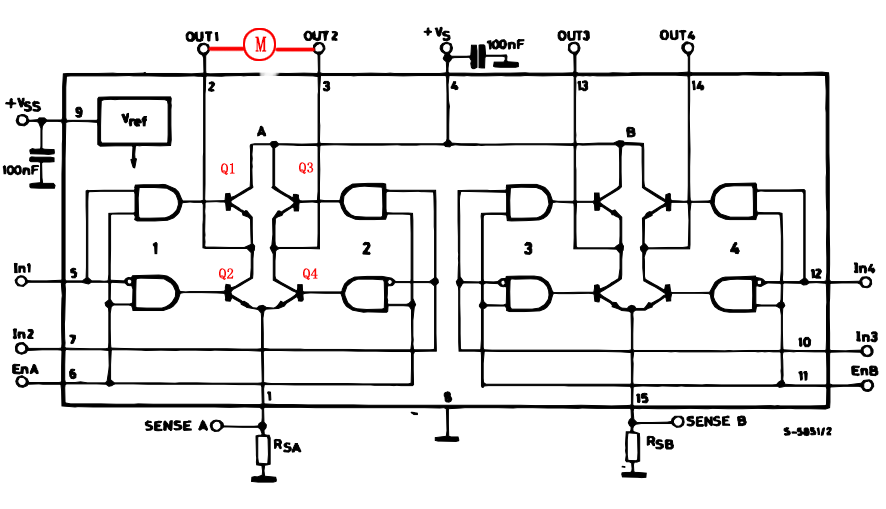

L298N芯片内部结构如下图所示：

L298N驱动芯片，它内部用两个H桥电路。我们分别称之为A和B；

  • A电路分别有3个控制端口：分别是ENA、IN1、IN2；
  • B电路分别有3个控制端口：分别是ENA，IN3，IN4。

15脚封装；

脚名称引脚标号I/O功能引脚名称引脚标号I/O功能
Sense A1OH桥A的电流控制，可通过一个电阻接地限制电流(不限电流时直接接地)Vss9–给内部逻辑电路供电，一般接5V
OUT 12OH桥A的输出1脚IN 310IH桥B的逻辑输入1
OUT 23OH桥A的输出2脚EN B11IH桥B的使能控制端，高电平打开，低电平关闭
Vs4–电机驱动电压3~48V，需要一个100nF的滤波电容接地IN 412IH桥B的逻辑输入2
IN 15IH桥A的逻辑输入1OUT 313OH桥B的输出1脚
EN A6IH桥A的使能控制端，高电平打开，低电平关闭OUT 414OH桥B的输出2脚
IN 27IH桥A的逻辑输入2Sense B15OH桥B的电流控制，可通过一个电阻接地限制电流(不限电流时直接接地)
GND8–接地
2.3.3 逻辑控制

以H桥A为例，L298N逻辑功能表；

IN1IN2ENA电机状态
××0电机停止
101电机正转
011电机反转
001电机停止
111电机停止

当IN1和IN2全0时，Q1和Q3截止，电流关断，电路停止工作。

当IN1和IN2全1时，Q2和Q4截止，电流关断，电路也停止工作。

当IN1=0，IN2=1时，Q2和Q3导通，Q1和Q4截止，电流从OUT2端流入电机，从OUT1端流出电机。

当IN1=1，IN2=0时，Q2和Q3截止，Q1和Q4导通，电流从OUT1端流入电机，从OUT2端流出电机。

2.4 L298N驱动板

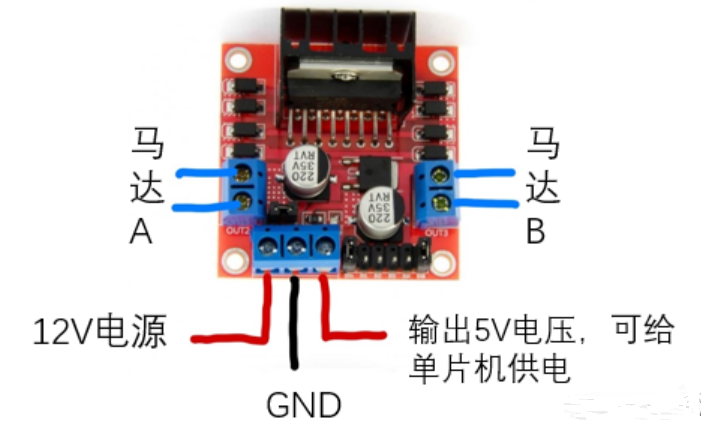

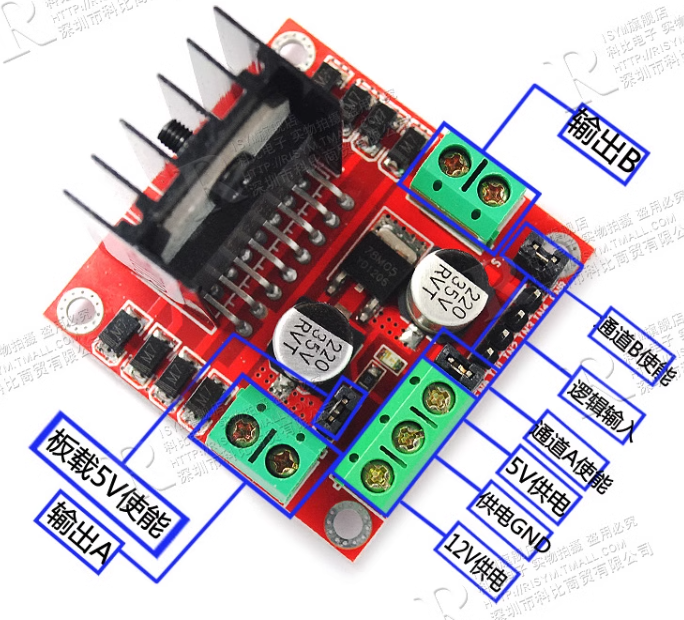

驱动板如下：

2.4.1 产品参数

产品参数：

  • 驱动芯片：L298N双H桥直流电机驱动芯片；
  • 驱动电压Vs：＋5V～＋35V ； 如需要板内取电，则供电范围Vs：+5V～+12V；
  • 驱动电流Io：2A(MAX单桥)；
  • 逻辑电压Vss：＋5V～＋7V`；
  • 逻辑电流：0～36mA；
  • 控制信号输入电压范围：
    • 低电平：－0.3V ≤ Vin ≤ 1.5V；
    • 高电平：2.3V ≤ Vin ≤ Vss；
  • 使能信号输入电压范围：
    • 低电平：－0.3V ≤ Vin ≤ 1.5V(控制信号无效)；
    • 高电平：2.3V ≤ Vin ≤ Vss(控制信号有效)；
  • 最大功耗：25W；
  • 存储温度：－20℃ ～ ＋135℃。

在实际测试的时候发现，H桥输出如果是空载时，输出电压等于\(Vs\)；但是如果H桥连接了直流电机，输出电压会有2V的压降。

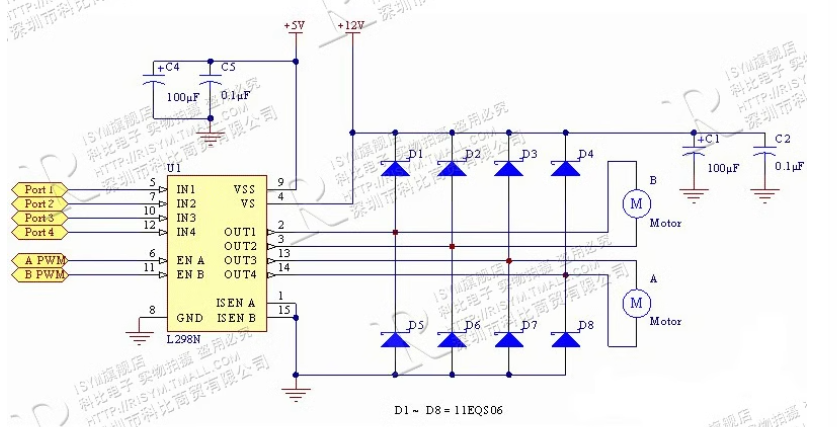

2.4.2 电路原理图

这个模块还有一个板载\(5V\)稳压器78M05(图中并没有画出，主要是我们找到驱动板的原理与图)，该稳压器可使用跳线帽的方式进行使能。

在L298N芯片电路中，外接多个二极管(通常是续流二极管或飞轮二极管)的主要目的是为了保护电路和芯片，防止电机在开关过程中产生的反向电动势)对电路造成损坏。以下是详细原因和作用：

1)电枢电动势的产生

  • 在《直流有刷电机及机械特性》我们介绍了直流电动机电枢电动势\(E_a = C_e\phi n\)(描述的是电机在稳态运行时的电枢电动势)；
  • 当电机突然停止或状态突变时，电机的动态特性(如电感)会起主导作用，电枢电动势公式不再完全适用；
  • 电机的电枢绕组具有电感 \(L\)，电感会存储能量，其大小为 \(\frac{1}{2}LI^2\)；
  • 电机的机械能会转化为电能，电枢绕组中的电流会迅速减小；
  • 根据楞次定律，电感会试图维持电流不变，从而产生一个反向电动势；
  • 这个反向电动势(\(U_L=-L\frac{dI}{dt}\))的大小取决于电流变化率\(\frac{dI}{dt}\)，可能会远高于电源电压。

2)续流二极管的主要作用是提供一个低阻抗路径，让电枢电动势产生的电流能够安全释放，从而保护电路和芯片；

  • 当反向电动势产生时，续流二极管导通，将电流引导回电源，避免高压作用于电路元件。

3)如果没有续流二极管或其他保护电路，反向电动势会通过电路中的其他元件释放，可能导致击穿L298N芯片内部的晶体管或MOSFET。

2.4.3 驱动电压\(7V \sim 12V\)

当驱动电压为\(7V \sim 12V\)时，我们可以启用板载的78M05供给L298N芯片的逻辑电源，指示灯亮，可以不用再外接逻辑电源。

当使用板载\(5V\)供电后，接口中的\(+5V\)供电端子不要输入电压，但是可以引出\(5V\)电压供外部使用。

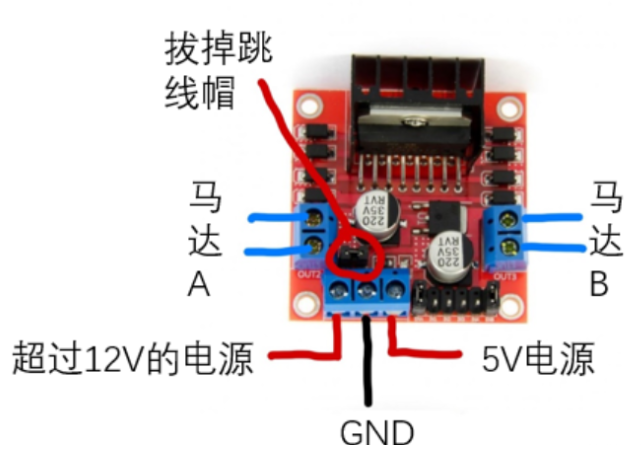

2.4.4 驱动电压\(12V \sim 24V\)

如果驱动电压大于\(12V\)，小于等于\(24V\)(芯片手册中提出可以支持到\(35V\)，但是按照经验一般L298N保守应用最大电压支持到\(24V\)已经很了不起)，则必须断开跳线，因为该电压会损坏板载稳压器78M05。

断开跳线后，指示灯熄灭，不使用板载的78M05供给L298N芯片的逻辑电源，然后再\(5V\)输出端口外接输入\(5V\)电压对L298N芯片内部逻辑电路供电。

2.4.5 补充

LN298N使能端，高电平有效，常态下用跳线帽连接到\(5V\)电平。

注意事项：L298N逻辑供电电压\(Vss\)如果是用另外电源供电的话(即不是和MCU的电源共用)，那么需要将MCU的GND和模块上的GND连接在一起，只有这样MCU上过来的逻辑信号才有个参考0点。

三、电机调速控制

在《直流有刷电机及机械特性》我们介绍了直流电机的调速方式主要包括：

  • 电枢串电阻调速：属于有级调速，效率低，用于各种对调速性能要求不高的设备上；
  • 降压调速：可达到无级调速、低速时电损耗小，效率高；是一种性能优越的调速方法，广泛应用于对调速性能要求较高的设备上；
  • 弱磁调速：可达到无级调速、功率损耗小，调速范围较小。

在实际生产中，通常把降压调速和弱磁调速配合起来使用，以电动机的额定转速作为基准，在基速以下调压，在基速以上调磁，以实现双向调速，扩大调节范围。

由于这里我是用的电机定子励磁采用永磁体，因此无法进行弱磁调速，因此本节主要介绍降压调速方式。

只要MCU输出占空比可调的方波，即PWM信号即可控制电机两端的电压发生变化，从而实现电机转速的控制。

3.1 PWM信号调速的原理

脉冲宽度调制(Pulse width modulation，PWM)：这种控制方式是指开关管调制信号的周期固定不变，而开关管导通信号的宽度可调。

其具有两个很重要的参数：频率和占空比；

  • 频率，就是周期的倒数；
  • 占空比，就是高电平在一个周期内所占的比例。

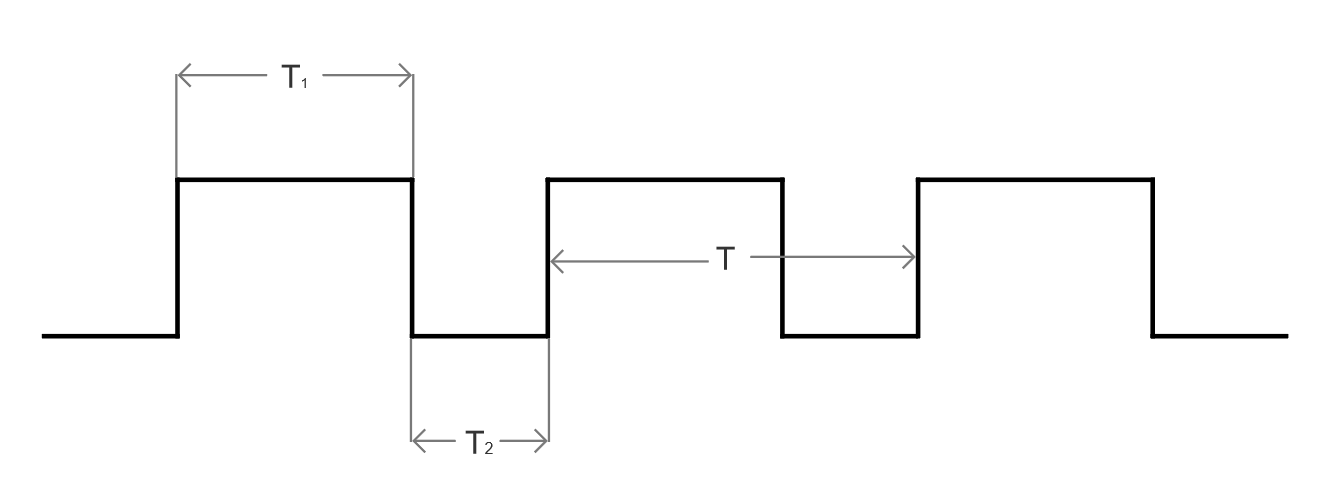

PWM方波的示意图如下图所示：

PWM详解

在上图中，频率\(f\)的值为\(\frac{1}{T_1 + T_2}\)，占空比\(D\)的值为\(\frac{T_1}{T_1+T_2}\)。

通过改变单位时间内脉冲的个数可以实现调频。

通过改变占空比可以实现调压，平均电压\(U=U_N \cdot D\)；

  • 占空比越大，所得到的平均电压也就越大，幅值也就越大；
  • 占空比越小，所得到的平均电压也就越小，幅值也就越小。

通过以上原理就可以知道，只要改变PWM信号的占空比，就可以改变直流电机两端的平均电压，从而实现直流电机的调速。

3.1.1 直流电机机械特性

我们知道直流电机的机械特性方程式：

\[n=\frac{U}{C_e\phi } - \frac{R_a + R_C}{C_e\phi C_T\phi }T \]

式中：

  • \(U\)是电枢回路的直流电源电压；
  • \(R_a\)为电枢电阻；
  • \(R_C\)为电枢回路外串电阻；
  • \(C_e\)为电动势常数，\(C_e=\frac{pz}{60a}\)；
    • \(z\)为电枢绕组的导体中枢；
    • \(a\)为并联支路对数；
  • \(C_T\)为转矩常数，\(C_T=\frac{pz}{2 \pi a}\)；
  • \(\phi\)为每极主磁通，\(\phi=B_{av} \tau_p l_e\)；
    • \(B_{av}\)为每极平均气隙磁通密度，
    • \(\tau_p\)值的是两个相邻主极之间的长度，
    • \(l_e\)为电枢铁芯的有效长度。
3.1.2 降压调速原理

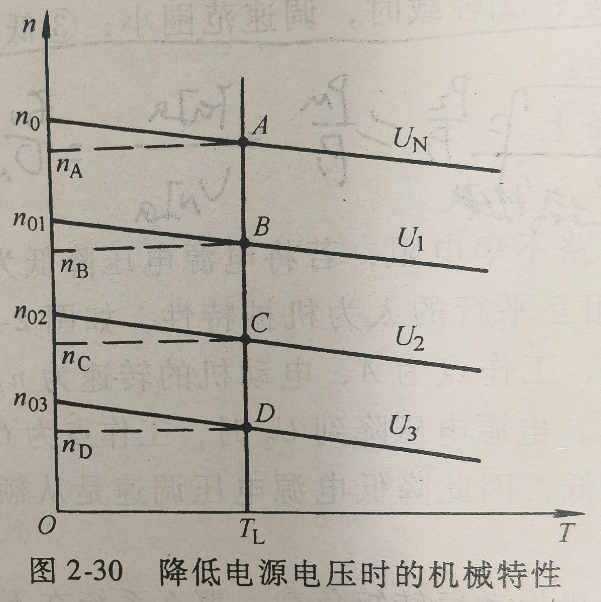

当电压下降时，则可得到与固有机械特性相互平行的人为机械特性。


从上图可以看到，相同负载转矩\(T_L\)下，转速随着电压的下降而下降。

因此当占空比\(D(0≤D≤1)\)的大小改变时，电压\(U\)下降，速度\(n\)也会随着下降，所以只要改变占空比就能达到控制速度的目的。

3.2 硬件设计
3.2.2 STM32F103RTC6开发板

我们在《STM32》系列相关博文中介绍了PWM的配置，当时使用的是型号为STM32F103RTC6的开发板。

本节实验只用到了TIM1的CH1和CH2， 即PA8和PA9来输出PWM信号来控制电机，注意主控板需要和电机驱动板供地。

3.2.1 L298N驱动板

这里我们使用到 L298N驱动板H桥A，引脚接线如下：

L298N驱动板STM32开发板其它
IN1PA8
IN2PA9
ENA使用跳线帽连接到5V
5V供电VT-775电机额定电压为24V，需要拔掉L298N驱动板的跳线帽
外接输入5V电压对L298N芯片内部逻辑电路供电
供电GND和STM32开发板供地
驱动电压24V
OUT1直流电机VT-775的M+端子
OUT2直流电机VT-775的M-端子
3.3 软件设计

接下来我们实现一个功能：

  • 按下KEY0加速电机；
  • 按下KEY1减速电机。

既然我们需要实现该功能，就需要实现如下代码：

(1)定时器2通道 CH1以及通用CH2 PWM初始化，设置频率为10kHz，占空比均设置为0；

  • 定时器2通道 CH1使用的引脚是PA0；
  • 定时器2通道 CH2使用的引脚是PA1；
  • 这里并没有使用定时器1的通道CH1和CH2，主要是因为串口1的TX引脚和定时器1的CH2引脚冲突了(PA9引脚)。

(2)编写外部中断处理程序：

  • KEY0连接STM32的PC5，按下时输出低电平；
    • 配置GPIOC对应的EXTI线[9:5]外部中断，下降沿触发；
    • 中断处理函数检测KEY0按键按下，增加通道CH1的占空比，最大为100；
  • KEY1连接STM32的PA15，按下时输出低电平；
    • 配置PA15对应的EXTI线[15:10]外部中断，下降沿触发；
    • 中断处理函数检测KEY1按键按下，减小通道CH1的占空比，最小为0。
3.3.1 main函数实现
#include "common.h"
#include "stdio.h"
#include "motor.h"

int main()
{
   int duty;
   STM32_Clock_Init(9);                              //系统时钟初始化

   // 串口初始化
   STM32_NVIC_Init(2,USART1_IRQn,0,1);		        //串口中断优先级初始化，其中包括中断使能
   usart_init(USART_1,115200);				        //串口1初始化，波特率115200 映射到PA9 PA10

    // 按键KEY初始化
    gpio_init(PC5,GPI_UP,HIGH);	                   //PC5接按键KEY0
    gpio_init(PA15,GPI_UP,HIGH);	               //PC5接按键KEY0
    Ex_NVIC_Congig(PC5,FALLING);                   //按键KEY0按下触发 高电平->低电平
    Ex_NVIC_Congig(PA15,FALLING);                  //按键KEY1按下触发 高电平->低电平
    STM32_NVIC_Init(2,EXTI9_5_IRQn,2,2);	       //EXTI线[9:5]中断优先级初始化，其中包括中断使能
    STM32_NVIC_Init(2,EXTI15_10_IRQn,2,2);	       //EXTI线[15:10]中断优先级初始化，其中包括中断使能

    motor_init();                                     // 电机初始化
    while(1)
    {
        duty = get_motor_duty();

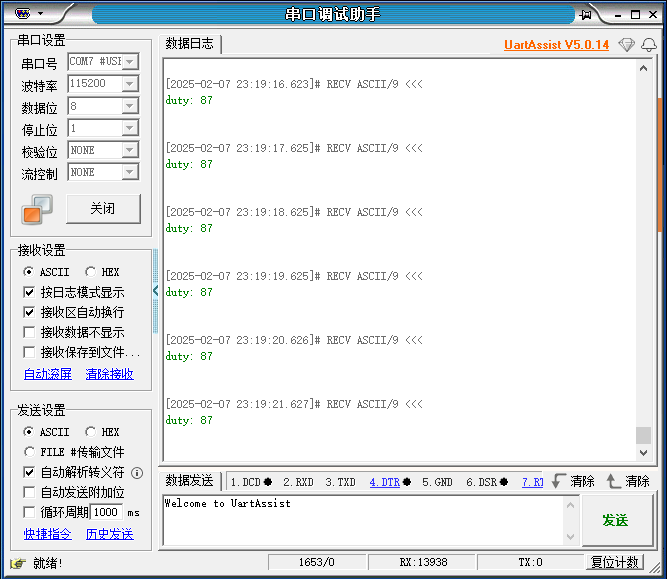

        printf("duty: %d\n",duty);
        delay_ms(1000);
    }
}
3.3.2 motor.h

motor.h为直流电机驱动头文件：

/******************************************************************************************************
*
*     Function  :  直流有刷电机控制，L298N驱动板
                   使用定时器TIME2 CH1生成PWM1，使用PA0引脚
				   使用定时器TIME2 CH2生成PWM2，使用PA1引脚
*
*
*********************************************************************************************************/
#ifndef   _STM32f10x__MOTOR_H
#define   _STM32f10x__MOTOR_H

#include  "pwm.h"

/*******************************************************************************************/
extern   void       motor_init(void);          //电机初始化
extern   void       motor_speed_up(void);      //电机加速
extern   void       motor_slow_down(void);     //电机减速
extern   int        get_motor_duty(void);      //获取电机PWM占空比

#endif
3.3.3 motor.c

motor.c为直流电机驱动源文件：

/*********************************************************************************************/
#include "motor.h"

/* 电机占空比 */
volatile  int g_motor_pwm = 0;

/* 电机正转/反转 */
volatile  bool g_motor_fwd = TRUE;


/**************************************************************************************************
*
*    Function  :  电机初始化
*
**************************************************************************************************/
void  motor_init(void)
{
    //电机初始化********************************************************
    TIM_PWM_Init(TIMER2, 10, PWM_CH1);        			// PWM初始化，频率为10kHz	 PA0
	TIM_PWM_Init(TIMER2, 10, PWM_CH2);        			// PWM初始化，频率为10kHz	 PA1
    TIM_PWM_Duty(TIMER2, 0, PWM_CH1);
    TIM_PWM_Duty(TIMER2, 0, PWM_CH2);
}


/**************************************************************************************************
*
*    Function  :  刷新电机速度
*
**************************************************************************************************/
void  motor_update_speed(void)
{
    // 电机正转
    if(g_motor_fwd)
    {
        TIM_PWM_Duty(TIMER2, g_motor_pwm, PWM_CH1);
        TIM_PWM_Duty(TIMER2, 0, PWM_CH2);
    }
    else
    {
        TIM_PWM_Duty(TIMER2, 0, PWM_CH1);
        TIM_PWM_Duty(TIMER2, g_motor_pwm, PWM_CH2);
    }
}


/**************************************************************************************************
*
*    Function  :  电机加速
*
**************************************************************************************************/
void motor_speed_up(void)
{
    g_motor_pwm++;
	if(g_motor_pwm >100)
	{
		g_motor_pwm = 100;
	}
	motor_update_speed();
}


/**************************************************************************************************
*
*    Function  :  电机减速
*
**************************************************************************************************/
void motor_slow_down(void)
{
    g_motor_pwm--;
	if(g_motor_pwm < 0)
	{
		g_motor_pwm = 0;
	}
	motor_update_speed();
}

/**************************************************************************************************
*
*    Function  :  获取电机PWM占空比
*
**************************************************************************************************/
int get_motor_duty(void)
{
    return g_motor_pwm;
}
3.3.4 EXTI9_5_IRQHandler中断处理函数

在EXTI9_5_IRQHandler中断处理函数中实现了KEY0按键按下电机加速的功能；

/*********************************************************************************************************************
* Function Name  : EXTI9_5_IRQHandler
* Description    : This function handles External lines 9 to 5 interrupt request.
* Input          : None
* Output         : None
* Return         : None
*************************************************************************************************************************/
void EXTI9_5_IRQHandler(void)
{
   if(	EXTI->PR & 1<<5 )               //来自中断线5上的中断
   {
     //**********************自定义用户任务****************************//
        motor_speed_up();

	//*****************************************************************//

   	   EXTI->PR = 1<<5;				   //清中断线5上的中断标志
   }

   if(	EXTI->PR & 1<<6 )               //来自中断线6上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

   	   EXTI->PR = 1<<6;	                //清中断线6上的中断标志
   }


   if(	EXTI->PR & 1<<7 )               //来自中断线7上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

        EXTI->PR = 1<<7;	                        //清中断线7上的中断标志
   }

   if(	EXTI->PR & 1<<8 )                  //来自中断线8上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

   	   EXTI->PR = 1<<8;	                  //清中断线8上的中断标志
   }

   if(	EXTI->PR & 1<<9 )                 //来自中断线9上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

   	   EXTI->PR = 1<<9;	                 //清中断线9上的中断标志
   }

}
3.3.5 EXTI15_10_IRQHandler中断处理函数

在EXTI15_10_IRQHandler中断处理函数中实现了KEY1按键按下电机减速的功能；

/***********************************************************************************************************************
* Function Name  : EXTI15_10_IRQHandler
* Description    : This function handles External lines 15 to 10 interrupt request.
* Input          : None
* Output         : None
* Return         : None
*************************************************************************************************************************/
void EXTI15_10_IRQHandler(void)
{
   if(	EXTI->PR & 1<<10 )               //来自中断线10上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

   	   EXTI->PR = 1<<10;				   //清中断线10上的中断标志
   }

   if(	EXTI->PR & 1<<11 )               //来自中断线11上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

   	   EXTI->PR = 1<<11;	                //清中断线11上的中断标志
   }


   if(	EXTI->PR & 1<<12 )               //来自中断线12上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

   EXTI->PR = 1<<12;	                        //清中断线12上的中断标志
   }

   if(	EXTI->PR & 1<<13 )                  //来自中断线13上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

   	   EXTI->PR = 1<<13;	                  //清中断线13上的中断标志
   }

   if(	EXTI->PR & 1<<14 )                 //来自中断线14上的中断
   {
     //**********************自定义用户任务****************************//



	//*****************************************************************//

   	   EXTI->PR = 1<<14;	                 //清中断线14上的中断标志
   }

   if(	EXTI->PR & 1<<15 )                 //来自中断线15上的中断
   {
     //**********************自定义用户任务****************************//
        motor_slow_down();

	//*****************************************************************//

   	   EXTI->PR = 1<<15;	                 //清中断线15上的中断标志
   }
}
3.3.6 测试

编译程序并下载测试，我们通过按下KEY0/KEY1调节占空比，可以通过串口查看当前输出的占空比；

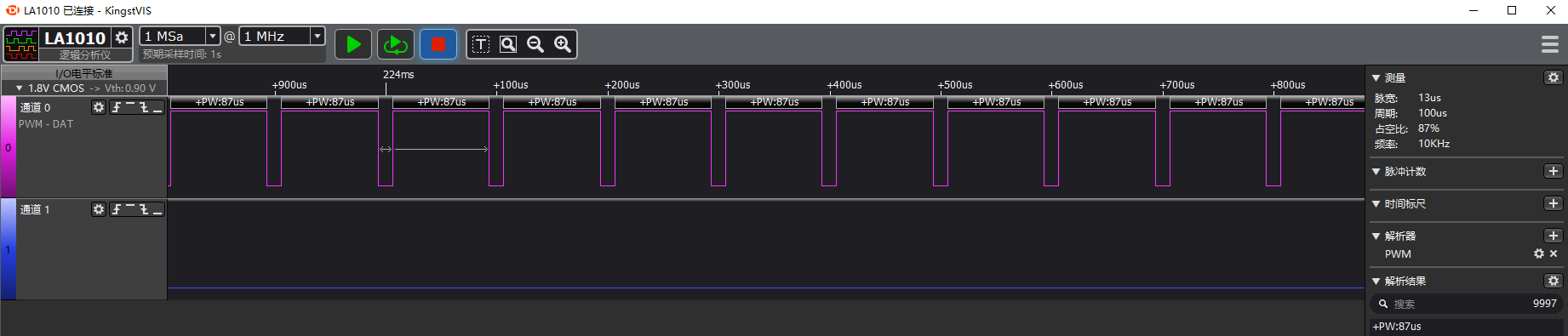

如果有条件的话，这里我们先不连接电机，先通过示波器连接到STM32开发板的PWM输出引脚上，通过示波器来观察PWM的变化情况，这里我们将PA0引脚连接到逻辑分析仪的通道0，PA1引脚连接到逻辑分析仪的通道1；

上图中：

  • 红色波形为CH1通道，时钟周期为100us，换算成频率就是10kHz，此时的占空比为87，与我们设置的一致；
  • 蓝色波形为CH2通道，始终为低电平。

当CH1和CH2都为低电平时，电机停止转动。当CH1上的平均电压大于电机的启动电压后电机就可以转动了，电源电压为\(24V\)，占空比为\(D\)，则平均电压为：\(24V \times D\)。

在确定PWM输出正确后我们就可以接上电机进行验证我们的程序了。

四、源码下载

源码下载路径：stm32f103。

参考文章

[1] 直流有刷电机的驱动电路设计

[2] 4. 直流有刷电机

【电机应用控制】——直流有刷电机&驱动板/编码器介绍&PID算法&实操代码思路
weixin_51658186的博客
04-14 1万+
声明：学习笔记来自正点原子B站教程，仅供学习交流！！玩具车、平衡车、无人机、印刷机、打印机、手机振动马达等电机即电动机（motor），也叫作马达，电能转化为机械能。按电源：直流、交流按用途：驱动用、控制用按运转速度：高速、低速、恒速、调速直流电机（有刷、无刷）、舵机、步进电机、伺服电机1、直流有刷电机（Brushed DC Motor，简称BDC）是内含电刷装置的将直流电能转化为机械能的电动机。例如四驱赛车四个马达操控方便、成本低、维护时换电刷即可；
有刷电机驱动专题-直流有刷电机调速电路分析
冰林科技
03-11 9754
最近有一个项目要求驱动一个60V的直流有刷电机调速，之前做的都是低压电的驱动，48V的已经是较高的，现在需要做一个60V的驱动，不好搞。 网上买了一个别人的调压模块来研究： 可以看到接口非常简单，只有电源输入、电机输出还有一个用来调速的电位器接口。 为了便于分析，我们把电路板上的散热片拆掉先，上个全家福： 初步分析了一下电路， 从电机的正极开机，先是一个保险丝①，丝印标的是20A...
三相无刷驱动器电路设计---前期准备
最新发布
qq_53039274的博客
03-10 1584
根据电机制作驱动器的前期准备工作，电源、通信、主控、驱动、电流检测、反电动势、磁编码器、各种保护等。
直流电机驱动方案
07-19
关于三相直流无刷电机和步进电机的驱动解决方案
直流电机驱动方案一
qinpenglai的专栏
04-20 2588
MOS管选用的是IRF9540和IRF540，封装均为TO263。IRF9540的等效电阻为0.2欧姆，根据公式P=I*I*R,可以计算出芯片上产生的热量，IRF9540允许通过的最大电流是19A,当电路中电流为19A时，消耗的功率是72.2W,大于常用的电烙铁功率。因而该方案适用于小电流电机驱动方案，3A是没有明显的发热现象（没加散热片）。可以驱动飞思卡尔比赛上的电机。IRF9540为P沟道MO
设计直流有刷电机EMC滤波器：深入指南与案例分析
vitentech的博客
05-21 2216
通过理解EMI源、选择合适的元件、精确计算元件值、优化布局和布线，可以设计出高效的EMC滤波器。本文详细介绍了直流有刷电机EMC滤波器的设计原则、组件选择、设计步骤，并提供了一个具体的设计案例。根据EMI频率和应用要求，选择合适的滤波器类型。选择元件：选择额定电流为电机最大电流的1.5倍，电压等级为电机额定电压的1.5倍的电容器和电感器。基于电机的功率需求和EMI测试结果，确定滤波器的规格，包括额定电压、电流和频率范围。滤波器成功降低了电机的EMI水平，特别是在关键频率范围内，确保了系统的EMC性能。
零基础STM32单片机编程入门(三十一) 直流有刷电机驱动实战及源码
光子物联
08-12 3059
本文介绍了有刷直流电机，以及有刷直流电机驱动芯片L9110,以及用STM32F103C8T6单片机实现有刷直流电机正反旋转。
EDA实验-----直流电机驱动设计（Quartus II ）
m0_73633088的博客
12-21 3406
本次实验使用的电机驱动电路如下图所示：图1 直流电机H桥驱动电路图2 锁存器如图1所示，当PWM1为高电平时，PWM2为低电平时，Q2和Q4导通，Q3和Q5不导通。当PWM1为低电平时，PWM2为高电平时，Q2和Q4不导通，Q3和Q5导通。两种情况电机转动的方向不一样。2. 调速度电机的速度是通过PWM调节，所谓PWM就是脉宽调制器，通过调制器给电机提供一个具有一定频率的可调的脉冲电。越大即占空比越大，提供给电机的平均电压越大，电机转速就高。反之越小，则占空比越越小。
STM32实现直流有刷电机电流环+速度环双环控制【直流有刷电机驱动】.zip
05-23
本项目通过STM32实现直流有刷电机的电流环和速度环双环控制，旨在提供高效、精确的电机驱动方案。 首先，我们要了解直流有刷电机的工作原理。直流电机由定子绕组和转子组成，通过改变流入电机的电流大小来调整电机...
STM32实现直流有刷电机电流环+速度环+位置环三环控制【直流有刷电机驱动】.zip
05-23
STM32实现直流有刷电机的驱动涉及到电机控制的核心技术，包括电流环、速度环和位置环三环控制。在本文中，我们将深入探讨这些关键概念，并了解如何使用STM32微控制器进行实现。 首先，直流有刷电机是广泛应用的电动...
STM32实现直流有刷电机电流环PID控制【直流有刷电机驱动】.zip
05-23
本项目重点在于利用STM32实现直流有刷电机的电流环PID控制，这是一种精确且高效的电机速度和位置控制方法。 首先，理解直流有刷电机的工作原理至关重要。它通过改变电机电枢两端的电压来调整电机转速，电流与扭矩成...
STM32实现直流有刷电机电流环+位置环双环控制【直流有刷电机驱动】.zip
05-23
总的来说，STM32实现的直流有刷电机双环控制涉及到硬件接口配置、PID控制器设计、中断处理、软件架构和保护机制等多个方面。通过精确的电流和位置控制，可以实现高效、精确的电机运动控制，适用于各种工业和消费级...
STM32实现直流有刷电机的电压、电流、温度检测【直流有刷电机驱动】.zip
05-23
一、STM32与直流有刷电机驱动 STM32的硬件特性使其非常适合电机驱动，其内部集成了ADC（模拟数字转换器）用于电压和电流检测，PWM（脉宽调制）单元用于控制电机速度，以及GPIO（通用输入输出）端口连接温度传感器。...
【Proteus】单片机H桥驱动24V直流有刷电机
热门推荐
龙猫的博客
03-13 1万+
前言 一般有关直流有刷电机的仿真都是直接高低电平驱动，或者ULN2003，这种电路是只能驱动小电压小功率的电机的，如果碰到电压稍高一些，电流大一些的电机，2003驱动是驱动不起来的，这时候对于大电流的电机，一般就是MOS管或者IGBT，相对来说，NMOS是经济实用之选，本节就带领大家使用单片机，搭建H桥驱动电路来驱动一个24V的直流有刷电机。整个程序我会附在最后，还是懒得复制粘贴，需要整个工程以及仿真就给我点赞赏吧。 先附上完整的仿真电路图一张，再逐个讲解： 要想使用H桥，就得需要一个半桥驱动
直流有刷电机驱动设计与分析
laobaisoft的博客
06-25 579
为了避免三极管同时导通而烧毁的问题，我们对电路进行了改进，通过添加两个非门和四个与门，以及使用NPN三极管来控制信号，确保同一侧的两个三极管不会同时导通。总结起来，直流有刷电机的驱动设计是实现电机正转、反转和停止的重要环节。选择适合的驱动芯片是保证电机正常工作的关键。在使用L298N驱动芯片时，我们需要考虑电机的驱动电压要求和芯片的承受电流能力。L298N的引脚功能表如上所示，通过控制输入引脚的高低电平，可以实现电机的不同状态。直流有刷电机的驱动是实现电机正转和反转的关键，而H桥电路是常用的驱动电路之一。
有刷直流电机H桥功率驱动电路的设计心得
u012892476的博客
05-25 1万+
有刷直流电机驱动电路可以说有太多太多的经典电路了，而基于MOS管的H桥驱动电路更普遍的应用到电机驱动中，而基于MOS的H桥驱动电路大类有两种设计方案：   （1）、上桥臂采用PMOS管，下桥臂用NMOS管； （2）、上桥臂和下桥臂都使用NMOS管，上桥臂通过一个电荷泵升电路控制通断。         其中方案（1）中的PMOS造价相对高而且导通电阻会比较大，所以实际应用中普遍采用（2）方案。
【直流电机】驱动方式介绍：H桥+MOS驱动
wsq_666的博客
12-04 7472
上图是一个典型的直流电机控制电路。电路得名于“H桥驱动电路”是因为它的形状酷似字母H。4个三极管组成H的4条垂直腿，而电机就是H中的横杠（注意：图只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来）。 图1 图2 H桥式电机驱动电路包括4个三极管和一个电机。要使电机运转，必须导通对角线上的一对三极管。根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。要使电机运转，必须使对角线上的一对三极管导通。 如图1所示，当Q1管和Q4管导.
直流电机驱动保护方案
H242525的博客
01-29 1819
直流电机（direct current machine）是指能将直流电能转换成机械能或将机械能转换成直流电能（直流发电机）的旋转电机. 1.起动和调速性能好,调速范围广平滑,过载能力较强,受电磁干扰影响小; 2.直流电机具有良好的启动特性和调速特性; 3.直流电机的转矩比较大 4.维修比较便宜 5.直流电机的直流相对于交流比较节能环保 钕铁硼磁铁（NdFeB magnet）电机新材料的大量应用，无刷电机BLDC技术得到大力发展，音特电子为产品提高稳定性、地球家园节能降耗深入研究、为无刷电机电子控制提供我
大功率直流有刷电机驱动
03-20
大功率直流有刷电机驱动是一种常见的电机驱动方式，用于控制大功率直流有刷电机的运行。下面是大功率直流有刷电机驱动的介绍： 1. 电源供电：大功率直流有刷电机驱动通常需要使用高功率的直流电源来为电机提供电能。这些电源通常需要具备较高的电压和电流输出能力，以满足电机的工作需求。 2. 电机控制：大功率直流有刷电机驱动通过控制电机的电流和转速来实现对电机的精确控制。常见的控制方式包括PWM（脉宽调制）控制和电流反馈控制。 3. 驱动器：大功率直流有刷电机驱动通常需要使用专门的驱动器来实现对电机的控制。驱动器通常包括功率放大器、电流传感器、速度反馈传感器等组件，用于实现对电机的精确控制和保护。 4. 保护功能：大功率直流有刷电机驱动通常具备多种保护功能，以确保电机和驱动器的安全运行。常见的保护功能包括过流保护、过温保护、过压保护等，可以有效避免电机和驱动器因异常情况而损坏。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Graceful_scenery

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
