工程（十一）——NUC11+D435i+VINS-FUSION+ESDF建图（github代码）

桦树无泪

已于 2023-09-19 17:20:32 修改

阅读量1.8k

点赞数 3

分类专栏：智能环境感知工程代码调试文章标签： c++ 视觉 slam linux

于 2023-03-07 22:27:44 首次发布

本文链接：https://blog.csdn.net/HUASHUDEYANJING/article/details/129391671

版权

智能环境感知工程代码调试专栏收录该内容

18 篇文章 35 订阅

订阅专栏

博主创建了一个科研互助群Q：772356582，欢迎大家加入讨论。

博主的合并代码

git@github.com:huashu996/VINS-FUSION-ESDFmap.git

一、D435i深度相机配置

1.1 SDK+ROS

参考我之前的博客，步骤和所遇见的问题已经写的很详细了

Jetson配置realsense D435i SDK以及realsense-ros_桦树无泪的博客-CSDN博客

1.2 相机标定参数

1、相机内参

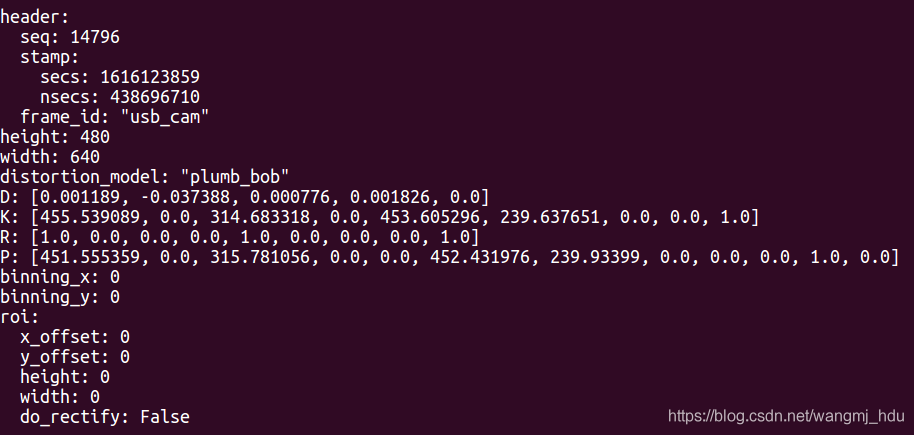

通过rostopic的camera/info获取

header：标准消息头

seq：序列ID，连续递增的ID号

stamp：两个时间戳

frame_id：与此数据相关联的帧ID

height：图像尺寸，height代表高度，（height*width）相机的分辨率，以像素为单位

width：图像尺寸，width代表宽度，（height*width）相机分辨率，以像素为单位

distortion_model：指定了相机畸变模型，对于大多数相机，"plumb_bob"简单的径向和切向畸变模型就足够了

D(distortion_parameters)：畸变参数也叫失真系数，取决于畸变模型，(k1, k2, t1, t2, k3)

K：相机内参矩阵，使用焦距(fx, fy)和主点坐标(cx, cy)，单位为像素，内参矩阵可以将相机坐标中的3D点投影到2D像素坐标，数据顺序(fx,cx,fy,cy,1)

R：旋转矩阵，将相机坐标系统对准理想的立体图像平面，使两张立体图像中的极线平行，仅对双目相机有效

P：投影矩阵，左边3*3矩阵是相机的内参矩阵，将相机坐标中的3D点投影到2D像素坐标，可能与相机内参K不同。对于单目相机Tx = Ty = 0。对于双目相机，Tx和Ty有所不同。

binning_x：图像下采样参数，水平方向

binning_y：图像下采样参数，竖直方向

(width / binning_x) x (height / binning_y)

下采样：binning_x = binning_y ＞ 1。缩小图像，生成对应图像的缩略图，使得图像符合显示区域的大小。

roi：感兴趣区域定义，即完整图像上的一个矩形子窗口

2.相机外参标定

Ubuntu 18.04 ———（Intel RealSense D435i）安装kalibr + 双目视觉与IMU标定（2022年）_ubuntu18.04安装kalibr并对d435i相机进行标定_@曾记否的博客-CSDN博客

二、VINS-FUSION环境配置

2.1 重要环境配置如下

ubuntu18.04

ROS

pcl 1.7

opencv3

ceres-solver-1.14.0

整体环境配置还算简单要求不严格，间要说明以下。


sudo apt-get install ros-melodic-cv-bridge ros-melodic-tf ros-melodic-message-filters ros-melodic-image-transport ros-melodic-octomap*

Ceres


sudo apt-get install liblapack-dev libsuitesparse-dev libcxsparse3 libgflags-dev libgoogle-glog-dev libeigen3-dev libgtest-dev
git clone https://github.com/ceres-solver/ceres-solver.git
cd ceres-solver/
mkdir build
cd build
cmake ..
make
sudo make install

代码安装


cd ~/catkin_ws/src
git clone https://github.com/HKUST-Aerial-Robotics/VINS-Fusion.git
cd ../
catkin_make
source ~/catkin_ws/devel/setup.bash

三、实际测试运行

3.1 D435I launch修改

为了启动IMU，双目摄像头


<launch>
  <arg name="serial_no"           default=""/>
  <arg name="usb_port_id"         default=""/>
  <arg name="device_type"         default=""/>
  <arg name="json_file_path"      default=""/>
  <arg name="camera"              default="camera"/>
  <arg name="tf_prefix"           default="$(arg camera)"/>
  <arg name="external_manager"    default="false"/>
  <arg name="manager"             default="realsense2_camera_manager"/>

  <arg name="fisheye_width"       default="640"/>
  <arg name="fisheye_height"      default="480"/>
  <arg name="enable_fisheye"      default="false"/>

  <arg name="depth_width"         default="640"/>
  <arg name="depth_height"        default="480"/>
  <arg name="enable_depth"        default="true"/>

  <arg name="infra_width"        default="640"/>
  <arg name="infra_height"       default="480"/>
  <arg name="enable_infra1"       default="true"/>
  <arg name="enable_infra2"       default="true"/>

  <arg name="color_width"         default="640"/>
  <arg name="color_height"        default="480"/>
  <arg name="enable_color"        default="true"/>

  <arg name="fisheye_fps"         default="30"/>
  <arg name="depth_fps"           default="30"/>
  <arg name="infra_fps"           default="30"/>
  <arg name="color_fps"           default="30"/>
  <arg name="gyro_fps"            default="200"/>
  <arg name="accel_fps"           default="250"/>
  <arg name="enable_gyro"         default="true"/>
  <arg name="enable_accel"        default="true"/>

  <arg name="enable_pointcloud"         default="false"/>
  <arg name="pointcloud_texture_stream" default="RS2_STREAM_COLOR"/>
  <arg name="pointcloud_texture_index"  default="0"/>

  <arg name="enable_sync"               default="true"/>
  <arg name="align_depth"               default="true"/>

  <arg name="publish_tf"                default="true"/>
  <arg name="tf_publish_rate"           default="0"/>

  <arg name="filters"                   default=""/>
  <arg name="clip_distance"             default="-2"/>
  <arg name="linear_accel_cov"          default="0.01"/>
  <arg name="initial_reset"             default="false"/>
  <arg name="unite_imu_method"          default="linear_interpolation"/>
  <arg name="topic_odom_in"             default="odom_in"/>
  <arg name="calib_odom_file"           default=""/>
  <arg name="publish_odom_tf"           default="true"/>
  <arg name="allow_no_texture_points"   default="false"/>
  <arg name="emitter_enable"           default="false"/>

<!-- rosparam set /camera/stereo_module/emitter_enabled false -->
<rosparam>
  /camera/stereo_module/emitter_enabled: 0
</rosparam>

<rosparam if="$(arg emitter_enable)">
  /camera/stereo_module/emitter_enabled: 1
</rosparam>

  <group ns="$(arg camera)">
    <include file="$(find realsense2_camera)/launch/includes/nodelet.launch.xml">
      <arg name="tf_prefix"                value="$(arg tf_prefix)"/>
      <arg name="external_manager"         value="$(arg external_manager)"/>
      <arg name="manager"                  value="$(arg manager)"/>
      <arg name="serial_no"                value="$(arg serial_no)"/>
      <arg name="usb_port_id"              value="$(arg usb_port_id)"/>
      <arg name="device_type"              value="$(arg device_type)"/>
      <arg name="json_file_path"           value="$(arg json_file_path)"/>

      <arg name="enable_pointcloud"        value="$(arg enable_pointcloud)"/>
      <arg name="pointcloud_texture_stream" value="$(arg pointcloud_texture_stream)"/>
      <arg name="pointcloud_texture_index"  value="$(arg pointcloud_texture_index)"/>
      <arg name="enable_sync"              value="$(arg enable_sync)"/>
      <arg name="align_depth"              value="$(arg align_depth)"/>

      <arg name="fisheye_width"            value="$(arg fisheye_width)"/>
      <arg name="fisheye_height"           value="$(arg fisheye_height)"/>
      <arg name="enable_fisheye"           value="$(arg enable_fisheye)"/>

      <arg name="depth_width"              value="$(arg depth_width)"/>
      <arg name="depth_height"             value="$(arg depth_height)"/>
      <arg name="enable_depth"             value="$(arg enable_depth)"/>

      <arg name="color_width"              value="$(arg color_width)"/>
      <arg name="color_height"             value="$(arg color_height)"/>
      <arg name="enable_color"             value="$(arg enable_color)"/>

      <arg name="infra_width"              value="$(arg infra_width)"/>
      <arg name="infra_height"             value="$(arg infra_height)"/>
      <arg name="enable_infra1"            value="$(arg enable_infra1)"/>
      <arg name="enable_infra2"            value="$(arg enable_infra2)"/>

      <arg name="fisheye_fps"              value="$(arg fisheye_fps)"/>
      <arg name="depth_fps"                value="$(arg depth_fps)"/>
      <arg name="infra_fps"                value="$(arg infra_fps)"/>
      <arg name="color_fps"                value="$(arg color_fps)"/>
      <arg name="gyro_fps"                 value="$(arg gyro_fps)"/>
      <arg name="accel_fps"                value="$(arg accel_fps)"/>
      <arg name="enable_gyro"              value="$(arg enable_gyro)"/>
      <arg name="enable_accel"             value="$(arg enable_accel)"/>

      <arg name="publish_tf"               value="$(arg publish_tf)"/>
      <arg name="tf_publish_rate"          value="$(arg tf_publish_rate)"/>

      <arg name="filters"                  value="$(arg filters)"/>
      <arg name="clip_distance"            value="$(arg clip_distance)"/>
      <arg name="linear_accel_cov"         value="$(arg linear_accel_cov)"/>
      <arg name="initial_reset"            value="$(arg initial_reset)"/>
      <arg name="unite_imu_method"         value="$(arg unite_imu_method)"/>
      <arg name="topic_odom_in"            value="$(arg topic_odom_in)"/>
      <arg name="calib_odom_file"          value="$(arg calib_odom_file)"/>
      <arg name="publish_odom_tf"          value="$(arg publish_odom_tf)"/>
      <arg name="allow_no_texture_points"  value="$(arg allow_no_texture_points)"/>
    </include>
  </group>
</launch>

3.2 单目+IMU

修改配置文件VINS-FUSION/src/VINS-Fusion-RGBD/config/realsense/realsense_d435i_config.yaml

主要修改相机的外参矩阵、内参矩阵、topic，不修改也能运行，漂移大。


roslaunch realsense2_camera rs_camera_vins.launch
roslaunch vins vins_rviz.launch
rosrun vins vins_node ~/catkin_ws/src/VINS-Fusion/config/realsense_d435i/realsense_d435i_config.yaml

3.1 双目+IMU

修改配置文件VINS-FUSION/src/VINS-Fusion-RGBD/config/realsense/realsense_stereo_imu_config.yaml

主要修改两个相机的外参矩阵、内参矩阵、topic。


roslaunch realsense2_camera rs_camera_vins.launch
roslaunch vins vins_rviz.launch
rosrun vins vins_node ~/catkin_ws/src/VINS-Fusion/config/realsense_d435i/realsense_stereo_imu_config.yaml

四、ESDF建图

4.1 下载代码编译


cd ~/catkin_ws/src
git clone https://github.com/HKUST-Aerial-Robotics/FIESTA
cd ../
catkin_make
source ~/catkin_ws/devel/setup.bash

4.2 修改代码

1.修改launch


<launch>
    <node pkg="fiesta" type="test_fiesta" name="fiesta" output="screen"
          required="true">

        <param name="resolution" value="0.05"/>
        <param name="update_esdf_every_n_sec" value="0.1"/>

        <!--Hash Table only-->
        <param name="reserved_size" value="1000000"/>

        <!--Array only-->
        <param name="lx" value="-10.0"/>
        <param name="ly" value="-10.0"/>
        <param name="lz" value="-1"/>
        <param name="rx" value="+10.0"/>
        <param name="ry" value="+10.0"/>
        <param name="rz" value="+3"/>

        <!-- raycasting parameters -->
        <param name="min_ray_length" value="0.5"/>
        <param name="max_ray_length" value="5.0"/>
        <!--If hash table is used, make sure the value is 0. In array implementation, 0 means no other thread.-->
        <param name="ray_cast_num_thread" value="0"/>



        <!-- needed when using depth image-->
    <param name="center_x" value="381.91"/>
    <param name="center_y" value="241.553"/>
    <param name="focal_x" value="609.738"/>
    <param name="focal_y" value="608.557"/>

        <!-- probabilistic grid map -->
        <param name="p_hit" value="0.70"/>
        <param name="p_miss" value="0.35"/>
        <param name="p_min" value="0.12"/>
        <param name="p_max" value="0.97"/>
        <param name="p_occ" value="0.80"/>

        <!-- global / local -->
        <param name="global_map" value="true"/>
        <param name="global_update" value="true"/>
        <param name="global_vis" value="true"/>
        <param name="radius_x" value="3.0"/>
        <param name="radius_y" value="3.0"/>
        <param name="radius_z" value="1.5"/>

        <!--depth_filter -->
        <param name="use_depth_filter" value="true"/>
        <param name="depth_filter_tolerance" value="0.1"/>
        <param name="depth_filter_max_dist" value="10.0"/>
        <param name="depth_filter_min_dist" value="0.1"/>
        <!--unit: pixel-->
        <param name="depth_filter_margin" value="0"/>

        <!-- visulization -->
        <!--0 for no visulize-->
        <param name="visualize_every_n_updates" value="10"/>
        <param name="slice_vis_max_dist" value="2.0"/>
        <!-- relative to the lz if array is used, relative to the origin if hash table is used -->
        <param name="slice_vis_level" value="1.6"/>
        <param name="vis_lower_bound" value="0"/>
        <param name="vis_upper_bound" value="+10"/>

        <!-- subsribe source -->
        <remap from="~depth" to="/camera/depth/image_rect_raw"/>
        <remap from="~transform" to="/vins_estimator/camera_pose"/>
    </node>

    <node name="rvizvisualisation" pkg="rviz" type="rviz" output="log" args="-d $(find fiesta)/demo.rviz" />
</launch>

2.修改主函数

FIESTA-master/src/FIESTA/test/test_fiesta.cpp，默认是点云输入格式。


#include "Fiesta.h"

int main(int argc, char **argv) {
  ros::init(argc, argv, "FIESTA");
  ros::NodeHandle node("~");
  //fiesta::Fiesta<sensor_msgs::PointCloud2::ConstPtr, geometry_msgs::TransformStamped::ConstPtr> esdf_map(node);fiesta::Fiesta<sensor_msgs::Image::ConstPtr, nav_msgs::Odometry::ConstPtr> esdf_map(node);
  fiesta::Fiesta<sensor_msgs::Image::ConstPtr, nav_msgs::Odometry::ConstPtr> esdf_map(node);

  ros::spin();
  return 0;
}

4.3 运行


roslaunch fiesta D435i.launch

运行效果图

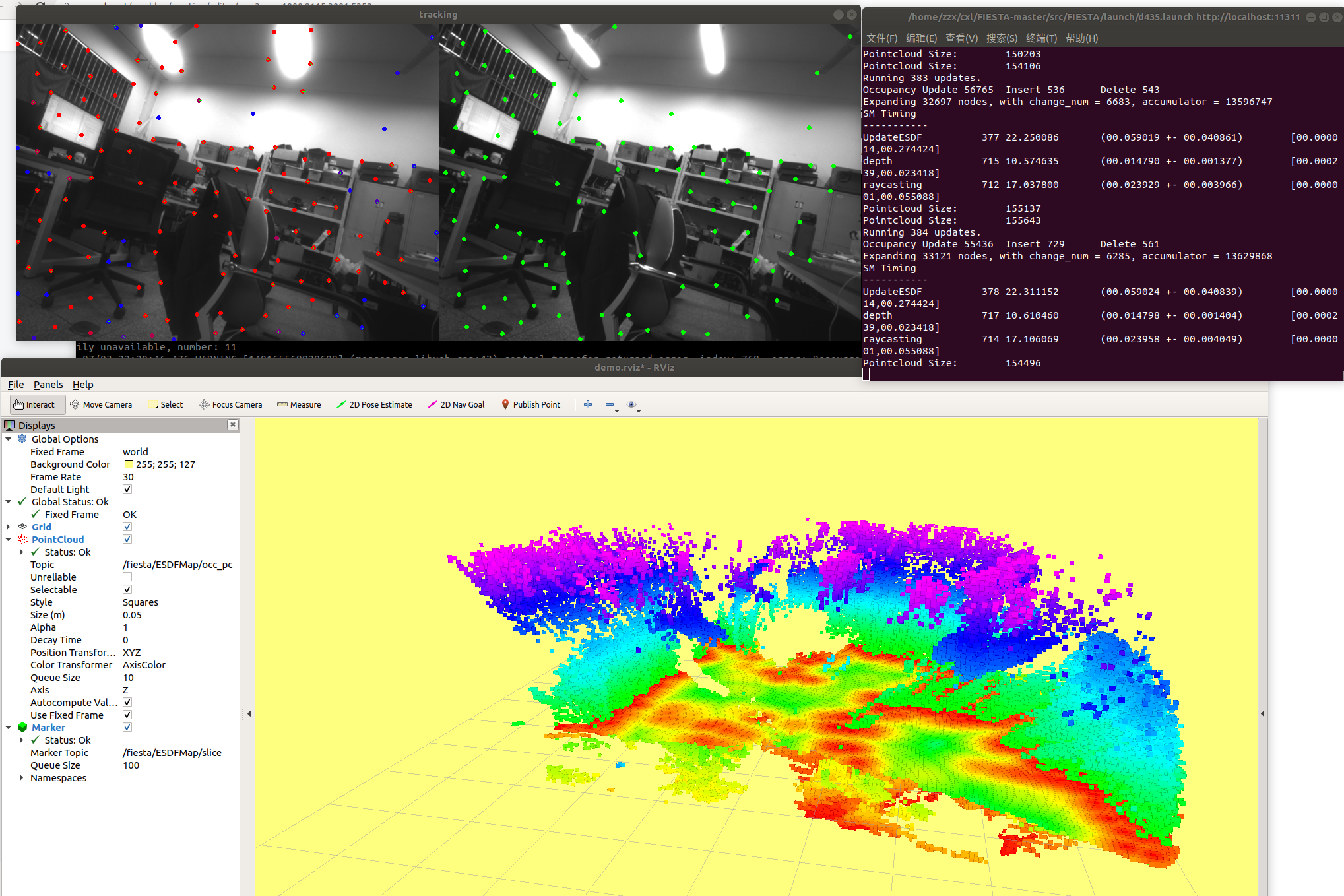

双目

单目

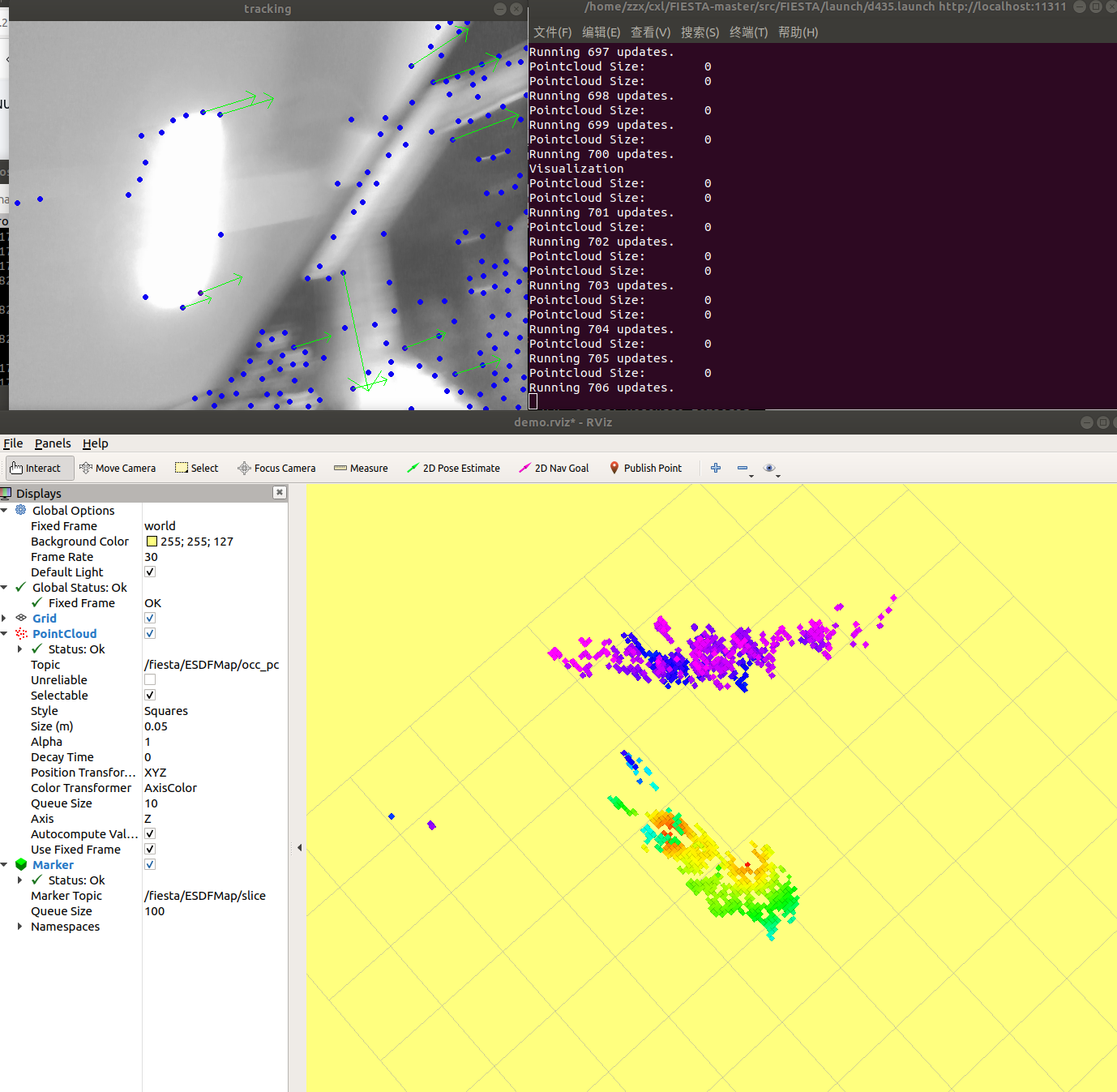

桦树无泪

关注

3
点赞
踩
37

收藏

觉得还不错? 一键收藏
打赏
2
评论
工程（十一）——NUC11+D435i+VINS-FUSION+ESDF建图（github代码）

P：投影矩阵，左边3*3矩阵是相机的内参矩阵，将相机坐标中的3D点投影到2D像素坐标，可能与相机内参K不同。K：相机内参矩阵，使用焦距(fx, fy)和主点坐标(cx, cy)，单位为像素，内参矩阵可以将相机坐标中的3D点投影到2D像素坐标，数据顺序(fx,cx,fy,cy,1)height：图像尺寸，height代表高度，（height*width）相机的分辨率，以像素为单位。R：旋转矩阵，将相机坐标系统对准理想的立体图像平面，使两张立体图像中的极线平行，仅对双目相机有效。
复制链接

扫一扫
