写在前面

这个系列来源于书籍冯乐乐老师的《unity shader 入门精要》，
参考的代码库“https://github.com/candycat1992/Unity_Shaders_Book”
我自己跟着写了一遍代码，并在代码块里给shader代码加上了比较详细的注释
更为仔细的解释和unity shader原理和知识书里都有，本blog不做详细解释，推荐买书来看。
本项目的所有代码在https://github.com/takashiwangbh/Unity-shader-effect-reproduction/tree/main

介绍

屏幕后处理效果是游戏种实现屏幕特效的常见方法，是对游戏画面在渲染完成后进行的视觉调整，比如亮度、对比度、模糊、光晕等，提升画面质量和艺术效果。

要实现屏幕后处理的基础在于得到渲染后的屏幕图像，也就是抓取屏幕，而unity提供了一个方便的接口——OnRenderImage。这部分的shader都是挂在摄像机上，其实是通过摄像机去渲染我们想要的效果，而不是直接渲染物体，所以在unity的Scene界面看不到效果，在game界面就能看到最后的效果。

C# 脚本：控制和管理逻辑

• 职责：处理逻辑，设置参数，控制流程。
• 作用：
  • 管理 Shader 的参数，例如亮度阈值、模糊半径等。
  • 控制后处理效果的强度和行为，比如动态调整模糊层级。
  • 处理渲染目标（RenderTexture）的创建和释放。
• 实现：
  • 在 C# 中，通过 Material 将参数值传递给 Shader。
  • 使用 Graphics.Blit 将图像从一个渲染目标复制到另一个，并应用 Shader。

Shader：具体的视觉效果实现

• 职责：定义像素的渲染规则，决定屏幕效果如何呈现。
• 作用：
  • 操作每个像素的颜色和亮度，比如提取高亮部分。
  • 执行模糊、合并等操作，创造特定的视觉效果。
  • 实现 C# 脚本中配置的视觉逻辑。

总的来说就是C# 脚本负责控制逻辑和传递参数，Shader 负责实现具体的视觉效果，二者配合完成后处理渲染。

本期将会使用屏幕后处理效果实现一些图像处理的功能。

调整亮度，饱和度和对比度

给相机加上脚本

/*
这个脚本用于实现屏幕后处理效果中的亮度、饱和度和对比度调整。
它通过自定义的 Shader 来处理图像，并允许开发者在 Unity Inspector 中
调整亮度、饱和度和对比度的数值，从而实时影响画面效果。
*/

using UnityEngine;
using System.Collections;

public class BrightnessSaturationAndContrast : PostEffectsBase {



    // 引用一个自定义 Shader，用于调整亮度、饱和度和对比度
    public Shader briSatConShader;

    // 基于 Shader 创建的材质，用于应用屏后处理效果
    private Material briSatConMaterial;

    // 延迟加载材质，当需要时自动检查 Shader 并创建材质
    public Material material {


        get {


            // 检查 Shader 是否支持并创建材质
            briSatConMaterial = CheckShaderAndCreateMaterial(briSatConShader, briSatConMaterial);
            return briSatConMaterial;
        }
    }

    // 亮度调整范围（从 0.0 到 3.0），默认值为 1.0
    [Range(0.0f, 3.0f)]
    public float brightness = 1.0f;

    // 饱和度调整范围（从 0.0 到 3.0），默认值为 1.0
    [Range(0.0f, 3.0f)]
    public float saturation = 1.0f;

    // 对比度调整范围（从 0.0 到 3.0），默认值为 1.0
    [Range(0.0f, 3.0f)]
    public float contrast = 1.0f;

    // Unity 中的屏后处理方法，在摄像机渲染完成后调用
    void OnRenderImage(RenderTexture src, RenderTexture dest) {


        // 检查材质是否可用
        if (material != null) {


            // 将亮度、饱和度和对比度的值传递给 Shader
            material.SetFloat("_Brightness", brightness);
            material.SetFloat("_Saturation", saturation);
            material.SetFloat("_Contrast", contrast);

            // 使用材质将源纹理 (src) 渲染到目标纹理 (dest)
            Graphics.Blit(src, dest, material);
        } else {


            // 如果材质不可用，直接将源纹理复制到目标纹理
            Graphics.Blit(src, dest);
        }
    }
}

在相机的属性界面，在挂脚本的组件里引用shader

/*
这个 Shader 用于调整图像的亮度、饱和度和对比度。
开发者可以通过在 Unity Inspector 中设置对应的参数值，
实时改变画面效果，从而实现所需的图像调整功能。
*/

Shader "Basic properties of images" {


    Properties {


        // 定义 Shader 可调节的属性：主纹理、亮度、饱和度和对比度
        _MainTex ("Base (RGB)", 2D) = "white" {

   }
        _Brightness ("Brightness", Float) = 1
        _Saturation("Saturation", Float) = 1
        _Contrast("Contrast", Float) = 1
    }
    SubShader {


        Pass {


            // 禁用深度测试和剔除，设置为始终渲染
            ZTest Always Cull Off ZWrite Off

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            // 定义纹理和调节参数
            sampler2D _MainTex;
            half _Brightness;
            half _Saturation;
            half _Contrast;

            // 顶点着色器输出结构
            struct v2f {


                float4 pos : SV_POSITION;  // 顶点位置
                half2 uv: TEXCOORD0;       // 纹理坐标
            };

            // 顶点着色器：将顶点坐标转换为剪辑空间坐标，并传递纹理坐标
            v2f vert(appdata_img v) {


                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv = v.texcoord;
                return o;
            }

            // 片段着色器：对图像像素应用亮度、饱和度和对比度调整
            fixed4 frag(v2f i) : SV_Target {


                // 读取纹理像素颜色
                fixed4 renderTex = tex2D(_MainTex, i.uv);

                // 调整亮度
                fixed3 finalColor = renderTex.rgb * _Brightness;

                // 调整饱和度
                fixed luminance = 0.2125 * renderTex.r + 0.7154 * renderTex.g + 0.0721 * renderTex.b; // 计算亮度值
                fixed3 luminanceColor = fixed3(luminance, luminance, luminance); // 构造灰度图
                finalColor = lerp(luminanceColor, finalColor, _Saturation); // 根据饱和度插值

                // 调整对比度
                fixed3 avgColor = fixed3(0.5, 0.5, 0.5); // 基准值
                finalColor = lerp(avgColor, finalColor, _Contrast); // 根据对比度插值

                // 返回调整后的颜色，保留原始透明度
                return fixed4(finalColor, renderTex.a);
            }

            ENDCG
        }
    }

    // 禁用回退到默认 Shader
    Fallback Off
}

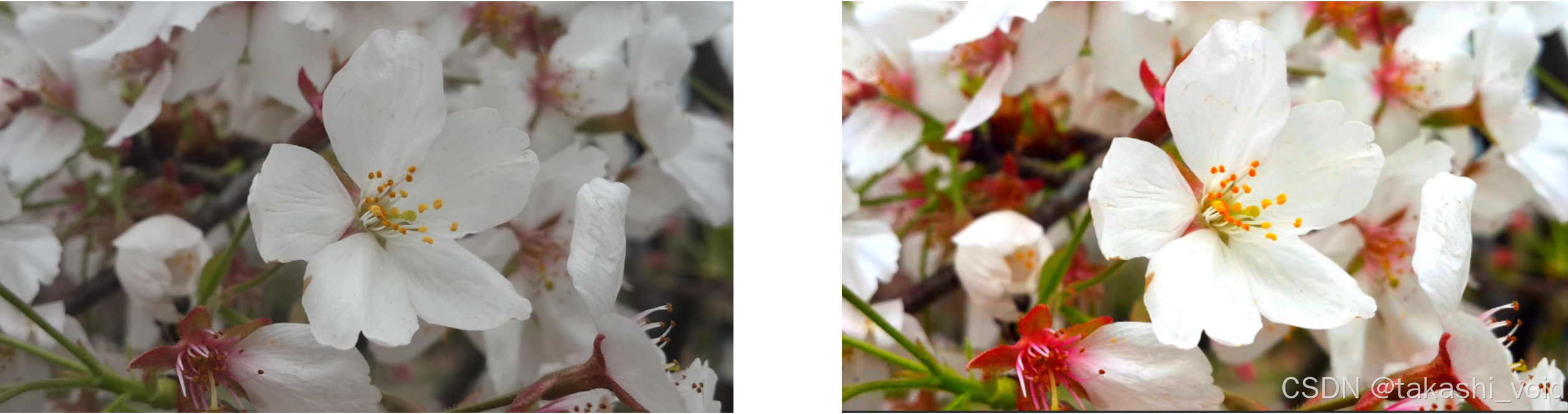

效果展示

边缘检测

给相机加上脚本

/*
这个脚本用于实现屏幕后处理的边缘检测效果。
通过自定义 Shader，对图像的边缘进行检测，并允许用户调整边缘的显示方式，
如边缘透明度、边缘颜色和背景颜色。

*/

using UnityEngine;
using System.Collections;

public class EdgeDetection : PostEffectsBase {



    // 引用用于边缘检测的 Shader
    public Shader edgeDetectShader;

    // 用于存储和应用 Shader 的材质
    private Material edgeDetectMaterial = null;

    // 延迟加载材质，确保 Shader 检查通过后创建材质
    public Material material {


        get {


            edgeDetectMaterial = CheckShaderAndCreateMaterial(edgeDetectShader, edgeDetectMaterial);
            return edgeDetectMaterial;
        }
    }

    // 边缘显示的强度范围（0 表示完全显示背景，1 表示只显示边缘）
    [
