艾利特EC系列机器人使用入门

安装机器人
从包装箱中取出ELITE 机器⼈，安装到底座。
【注意】
1. 控制箱应水平放置在地⾯。控制箱每侧应保留50 mm的空隙，以确保空气流通顺畅
2. 示教器可以悬挂在控制箱上。确保不会踩到电缆。
【危险】
1. 确保控制箱、示教器和电缆不接触液体。潮湿的控制箱可导致⼈员伤亡。
2. 控制箱和示教器不得暴露在灰尘或超出 IP54 等级的潮湿环境下。密切注意存在传导性灰尘的环境。

电缆连接

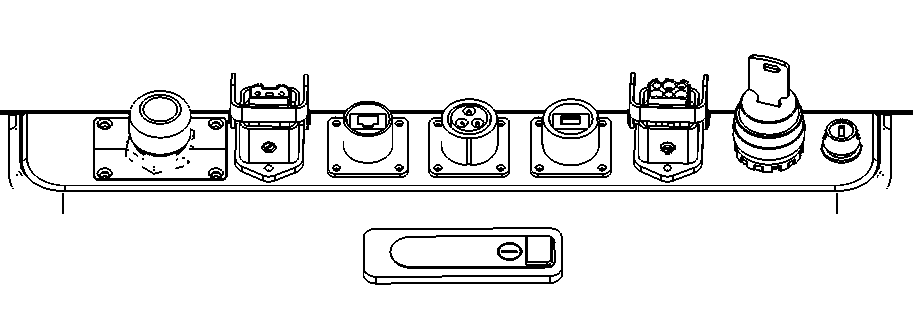

控制箱底部有2个插⼝，使⽤前要把对应的电缆插到插⼝中，如图1所示。

图1控制箱底部插头


机械臂与控制箱连接

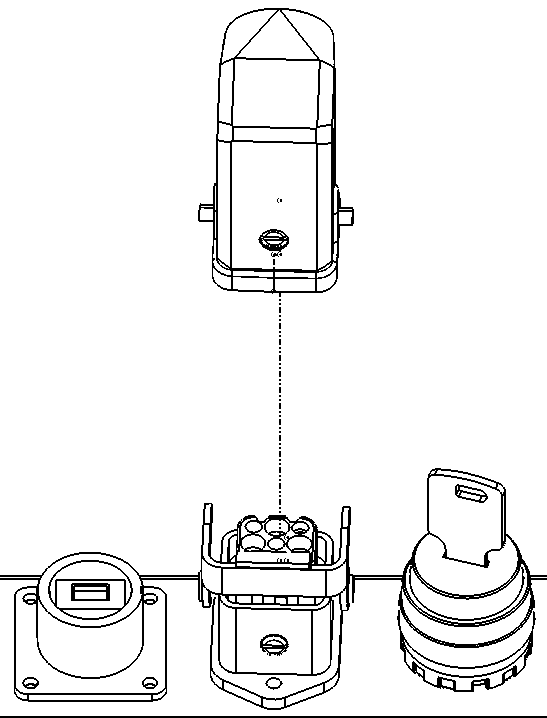

机械臂电缆末端有⼀个重载矩形插头，把重载矩形插头插到控制箱上。注意插入方向，插紧后要锁上连接器，如下图所示。


图2机器⼈电缆连接到控制箱


控制箱与市电电源连接
控制箱市电电缆末端有⼀个重载矩形插头，将当地专⽤的市电电缆连接到重载矩形插头。注意插入方向，插紧后要锁上连接器，如下图
