【概念理解】gluOrtho2D和glViewport的作用&窗口与显示的关系

窗口与显示主要与三个量有关：世界坐标，窗口大小和视口大小。围绕这些量共有4个函数：

glutInitWindowPosition(int x, int y)//定义窗口位置

glViewport(int x, int y, GlLsizei w, Glsizei h)//定义视口大小

glutInitWindowSize(int width, int height)//定义窗口大小

gluOrtho2D(x_mix, x_max, y_mix, y_max)//截取图像大小

---

世界坐标：

固有坐标系，不可改变，没有偏差。时世界坐标系（世界坐标空间）的坐标。

      gluOrtho2D(x_mix, x_max, y_mix, y_max)

用于截取世界坐标系相应区域。在世界坐标系中以从(x_mix, x_max)到(y_mix, y_max)的直线为对角线的矩形部分截取图像，该截图可以被用于显示。



窗口大小：

      glutInitWindowSize(int width, int height)

width：宽、横；

height：高、竖；

部分电脑屏幕有1920*1080个像素（比如说我的），该语句用于创建一个width*height个像素的窗口



以上两个值之间无关。



视口大小：

截图不会适配窗口，不能在窗口中直接显示，而是需要在视口中拉伸并显示。视口则是截图在窗口中显示的区域，即，图像只在视口中显示。视口用于把截图和窗口联系起来。

      glViewport(int x, int y, GlLsizei w, Glsizei h)

可以定义截取的图像在窗口的哪一部分显示。

(x, y)是视口左下角在窗口里位置的坐标；(0, 0)是窗口左下角；w、h是视口的宽和高。截图就在这一部分显示。

“视口”在有些地方也叫“视区”。



另外：

窗口在屏幕中的位置由

      glutInitWindowPosition(int x, int y)

确定，

(x, y)是窗口左上角的位置。



以下是图例：

 void display()
{
    ……
    glBegin(GL_TRIANGLES);
    glVertex2f(0, 0);
    glVertex2f(0, 100);
    glVertex2f(100, 50);
    glEnd();
    ……
}//画出了一个三角形

这个三角形的坐标值很大，默认的窗口只能显示横轴、纵轴[-1， 1]区间的图形，所以根本显示不下，只能显示三角形的一部分。通过以下操作来让三角形显示出来。

void reshape(GLsizei w, GLsizei y)
{
    ……
    gluOrtho2D(-50, 150, -50, 150);//设置截图大小
    glViewport(0, 0, w, h);//设置视口大小
    ……

}

用gluOrtho2D截取出图形，参数不能太小，不用太大，要显示完整的三角形就必须要比三角形大，比三角形稍大些即可。这样就在世界坐标系中截出了一张200*200的图（区域），包含三角形和空白部分（或者说应该叫空黑部分？算了，叫做空余部分，也就是因为没有绘制图形而和清屏颜色一样的部分）。

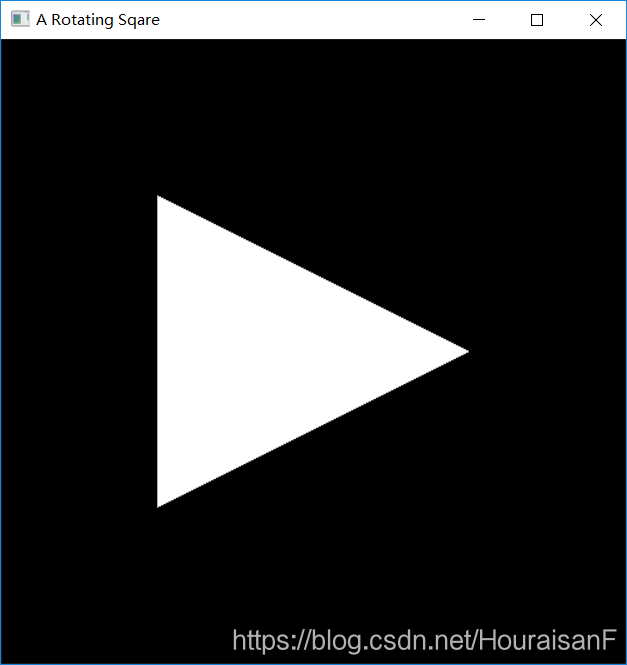

glViewport中的w和h分别是窗口的宽和高。这样做的目的在于可以将视口设置为窗口大小，相当于图像直接适配窗口且用整个窗口显示图像。由此可得：（三角形和空余部分）

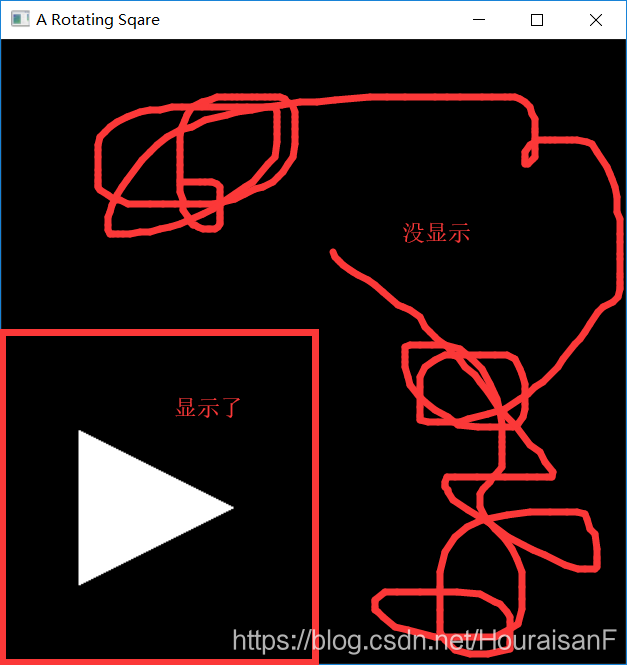

若将glViewport的w设为原来的一半，则视口变为原来大小的一半，会使图像适配窗口的一半，可得：（瘦高三角、空余部分、未显示部分和我截图时画的红线，红线在窗口中央）

因为图像要拉伸适配视口，所以会产生形变。

注意：红线左右都有黑色的部分，但是意义不同。左侧的黑色部分是在世界坐标系中截取的空余部分；而右侧的黑色部分则是未显示任何图像的结果。

即，若截取图像的比例和视口比例了不同，则会产生形变。

即使视口大小与窗口大小不同，只要比例相同就不会形变，只是“未显示任何图像”的区域就多了。
