comsol超声管道导波
利用侧面等效力源激励，对外直径40mm，壁厚3mm的钢管进行200kHz下的导波检测，在x=200mm位置处设置裂纹缺陷，在x=120mm位置处设置点探针。

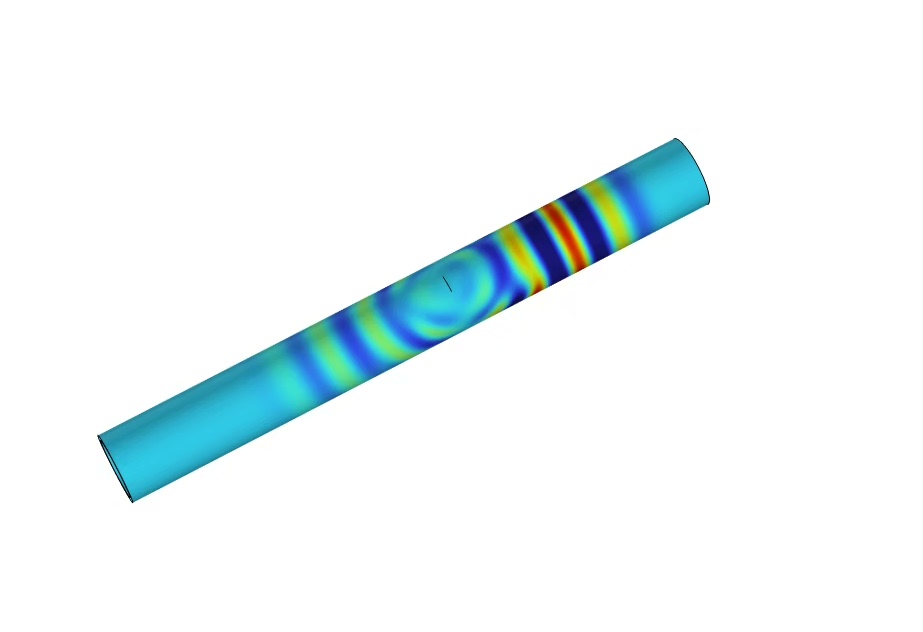

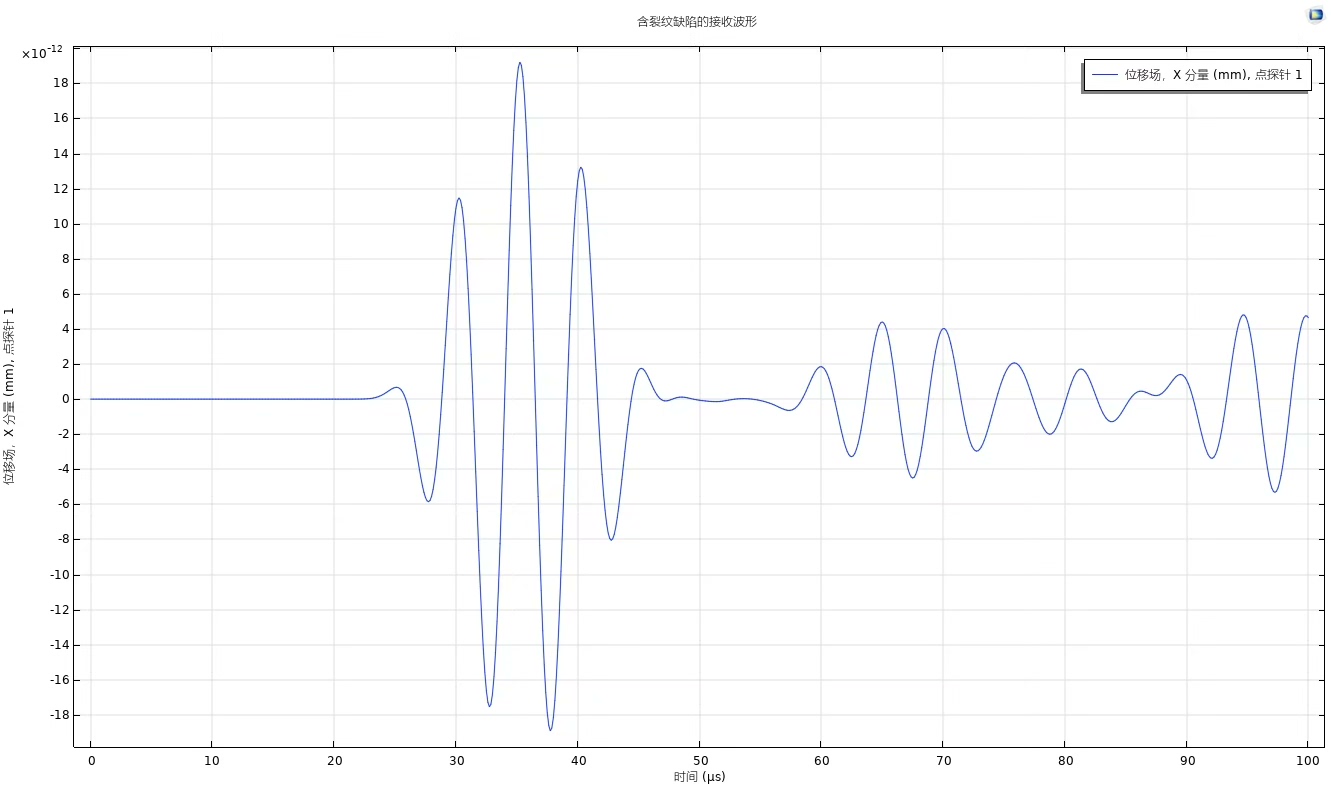

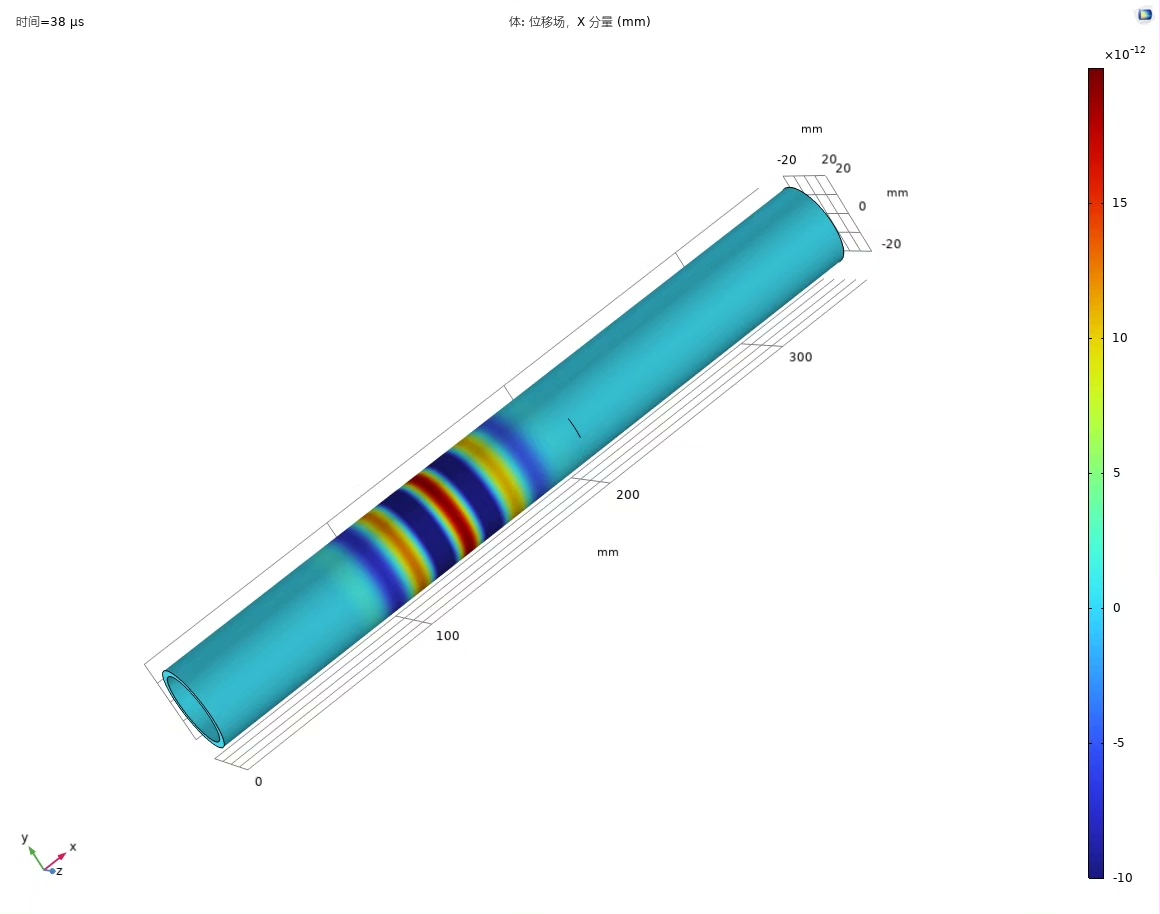

遇到裂纹前后的声场图如图1和2所示，点探针接收波形如图3所示，第一个波为始波，第二个为裂纹反射波。
模型为6.1版本

ID:93120724624326211

comsol超声仿真

基于COMSOL的超声管道导波检测技术研究

在现代工业中，管道的安全性和完整性检测至关重要。特别是在石油、化工等行业，管道的微小缺陷可能导致严重的后果。超声导波检测技术因其非接触、高效率的特点成为其中的一种重要检测手段。本文基于COMSOL Multiphysics软件，针对特定规格的钢管在200kHz频率下的超声导波检测进行了深入研究。

一、研究背景与意义

随着科技的发展，超声导波检测技术已成为评估管道健康状态的重要手段。其利用超声波在管道中的传播特性，通过接收反射波来分析管道内部的缺陷情况。对于本研究的对象——直径为40mm、壁厚为3mm的钢管，在200kHz频率下进行导波检测具有极其重要的实际意义。

二、研究方法与模型建立

本研究采用COMSOL Multiphysics 6.1版本进行建模和仿真分析。利用软件的声学模块，结合侧面等效力源激励方法，模拟了超声导波在钢管中的传播过程。特别关注在x=200mm处设置的裂纹缺陷和x=120mm处的点探针的作用和影响。

三、实验过程与结果分析

在实验过程中，首先通过侧面等效力源激励产生超声导波，使其在钢管中传播。当导波遇到裂纹时，会产生反射波。这些反射波被点探针接收并记录下来。通过对比分析遇到裂纹前后的声场图和点探针接收的波形图，我们可以清晰地看到裂纹对超声导波的影响。如图1和图2所示，分别是遇到裂纹前后的声场图，可以看出裂纹对声场产生了明显的干扰。而图3则展示了点探针接收到的波形，其中第一个波为始波，第二个则为裂纹反射波。

四、裂纹识别与导波特性分析

通过对接收到的波形进行细致分析，我们可以识别出裂纹的存在。裂纹的存在会导致超声导波的反射和散射，从而改变波形的特征。此外，通过对导波在钢管中的传播特性进行研究，我们可以进一步了解裂纹对导波的影响机制。这为后续的优化检测方法和提高检测精度提供了重要的理论依据。

五、模型优化与未来展望

虽然本研究所采用的COMSOL模型已经取得了一定的成果，但仍存在诸多可以优化的地方。未来，我们将进一步研究如何提高模型的精度和效率，以便更好地应用于实际检测中。同时，我们也将关注其他类型的缺陷对超声导波的影响，以扩展本研究的应用范围。

六、结论

本研究通过COMSOL软件模拟了超声导波在特定规格钢管中的传播过程，并深入分析了裂纹对超声导波的影响。实验结果证明了侧面等效力源激励方法的有效性，以及超声导波检测技术的潜力。本研究为优化检测方法和提高检测精度提供了重要的理论依据。

注：本文仅对技术原理和方法进行了阐述，未涉及具体代码实现和细节操作，以确保文章的客观性和学术性。参考文献均来自公开发表的技术文献和研究成果。
