1.关于Cell Count

①leaf cell = sequential cell + combination cell

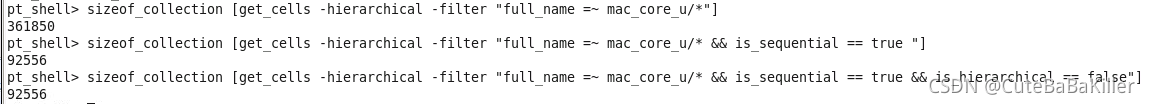

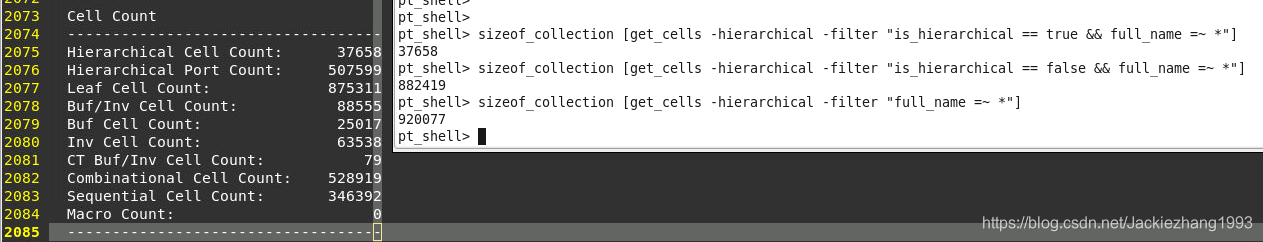

②利用sizeof_collection命令去抓取hier_cell、leaf_cell以及当前设计的总cell数。

③A cell is an instance of a netlist logic object, which can either be a leaf-cell or a hierarchical cell. A leaf-cell is a primitive, or a primitive macro, with no further logic detail in the netlist. A hierarchical cell is a module or block that contains one or more additional levels of logic,and eventually concludes at leaf-cells.

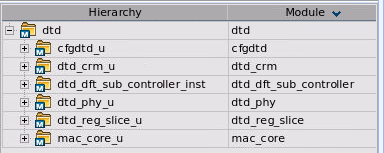

2.full_name和ref_name

左侧	右侧
hierarchy/instance	module
full_name	ref_name

3.get_*命令

3.1.basic commands get_*

参数

        -hierarchical
                逐层搜索与当前instance相关的cells
        -filter expression
                根据表达式对collection进行筛选；筛选基于expression的attributes
        -quiet
                关闭没有匹配结果时的警告和错误信息；不会关闭语法警告
        -regexp
                利用正则表达式进行匹配；注：与-exact选项互斥
        -nocase
                与-regexp一起使用时使得大小写不敏感
        -of_objects objects
                创建一个连接到当前object的所有cells的collection。在这种情况下，该objects可以是

pin、pin collection、net、net collection、library cell、library cell collection。

注意：该参数和patterns参数互斥（只能同时使用其中一个）；且该参数不可以和

                -hierarchical参数同时使用。
        pattern
                利用通配符进行模糊匹配；或配合-regexp进行正则匹配。

举个例子解释-of的用法：

3.2.get_clock_relationship

命令：get_clock_relationship {clkA clkB}

4.all_fanout命令

创建一个collection，包含指定objects的扇出pin、port或cell。

参数

-from from_list
声明一个起点list，包括pin、port或net。如果同时声明了-to_list参数，则会返回一个同时

                满足是起点fanout、终点fanin的collection。
        -through through_list
                声明一个经过list。如果声明了-to_list，返回结果同上。
        -to to_list
                声明一个终点list。
        -clock_tree
                使用设计中所有clock source pin、port作为from_list中的objects。注意：如果没有clock

或者clock没有source，该命令会返回空collection；该参数限制了objects只能在clock网

                络中选取；该参数与-from_list互斥。
        -endpoints_only
                仅在结果中包含timing endpoints。
        -only_cells
                仅在from_list的扇出结果中包含cells。
        -flat
                all_fanout主要有两种模式：hierarchical模式（默认）和flat模式。在hierarchical模式

下，结果中仅包含在当前objects同层级下的objects；在flat模式下，结果中仅有根据pin

                hierarchical搜索到的non-leaf objects。
        -quiet
                消除没有找到扇出结果时的警告消息。
        -step_into_hierarchy
                只能在hierarchical模式下使用这个参数，与-levels或-pin_levels配合。不使用这个参数

                时，命令仅会在同层级搜索；使用该参数后，命令会往下层级搜索一定深度。
        -levels level_count
                命令会在遍历一定level_count后停止。
        -pin_levels pin_count
                命令会在遍历一定pin_count后停止。
        -trace_arcs timing | enabled | all
                声明遍历时combinational arcs的类型：
                        timing（默认）：仅允许trace有效timing arc
                        enabled：允许trace所有enabled arcs，舍弃case analysis value
                        all：允许trace所有combinational arcs，不管case analysis或是arc disabling
        -continue_trace pin_types
