设计一个串行数据检测器。要求是:连续4 个或4 个以上为1 时输出为1,其他输入情况下为0

本文详细介绍了使用Verilog语言实现状态机的过程,包括模块定义、参数设置、状态转换逻辑及输出信号处理。通过具体代码示例,展示了如何根据输入信号进行状态转换,并输出相应的结果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

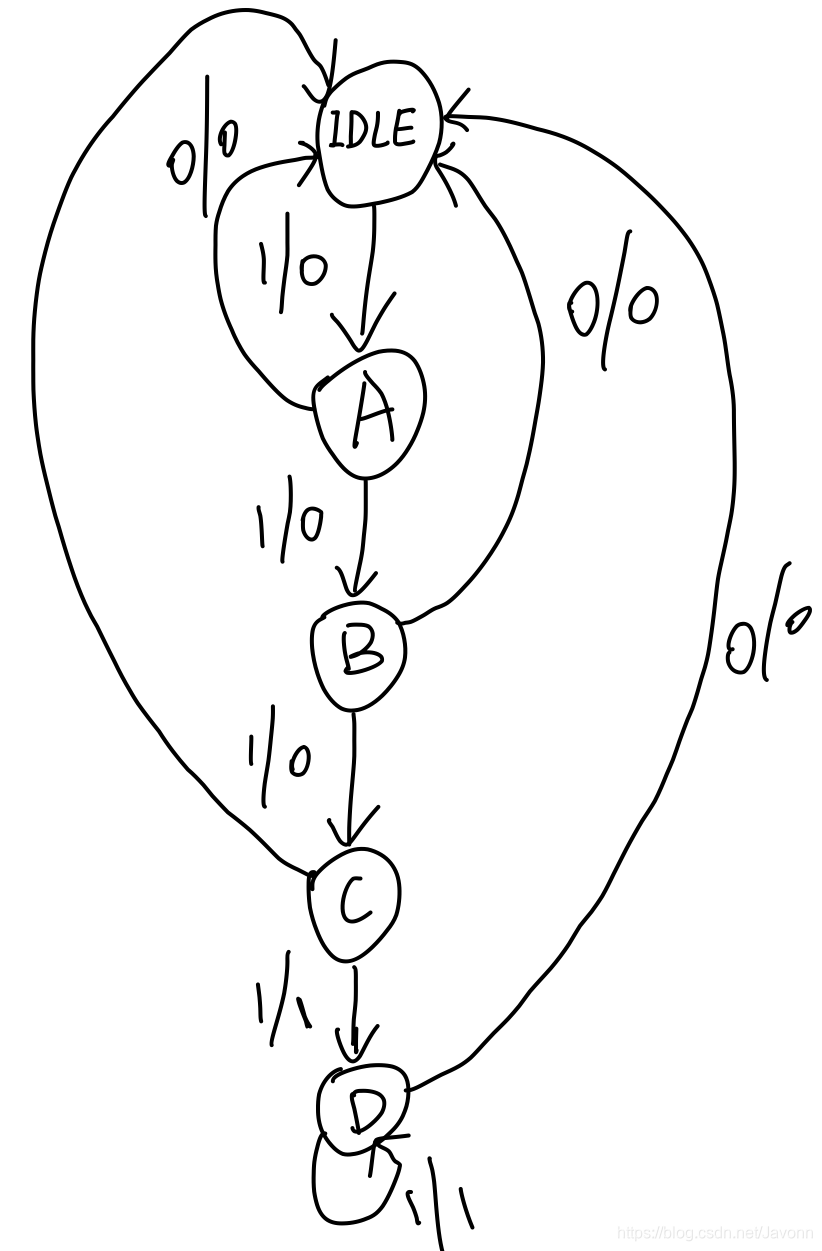

状态转换图如下:

//******************************seqdet.v**************************************

module seqdet(x,z,clk,rst,state);
input x,clk,rst;
output z;
output[2:0] state;
reg[2:0] state;
wire z;
parameter IDLE=3'd0,A=3'd1,B=3'd2,C=3'd3,D=3'd4;

assign z = ((state==C && x==1)||(state==D && x==1))?1:0 ;

always @(posedge clk)
begin
    if(!rst) state<=IDLE;
    else
        casex(state)
            IDLE: if(x==1) state<=A;
                  else state<=IDLE;
            A:    if(x==1) state<=B;
                  else state<=IDLE;
            B:    if(x==1) state<=C;
                  else state<=IDLE;
            C:    if(x==1) state<=D;
                  else state<=IDLE;
            D:    if(x==1) state<=D;
                  else state<=IDLE;
            default: state<=IDLE;
        endcase
end

endmodule
//******************************seqdet_TB.v**************************************

`timescale 1ns / 1ns

module seqdet_TB;
reg clk, rst,x;
wire[2:0] state;
wire z;
always #10 clk=~clk;
always @(posedge clk)
    begin
        x<={$random}%2;
    end
initial
    begin
        clk=0;
        rst=1;
        #2 rst=0;
        #10 rst=1;
        #1000 $stop;
    end
seqdet m(x,z,clk,rst,state);

endmodule


一、实验目的: 1、深入了解与掌握同步序逻辑电路的设计过程; 2、了解74LS74、74LS08、74LS32及74LS04芯片的功能; 3、能够根据电路图连接好实物图,并实现其功能。学会设计过程中的检验与完善。 二、实验内容描述: 题目:“1 1 1序列检测器。 原始条件:使用D触发器( 74 LS 74 )、“与”门 ( 74 LS 08 )、“”门( 74 LS 32 )、非门 ( 74 LS 04 ),设计1 1 1序列检测器。 集成电路引脚图: D触发器( 74 LS 74 ) “与”门 ( 74 LS 08 ) “........ 三、实验设计过程: 第1步,画出原始状态图和状态表。 根据任务书要求,设计序列检测器一个外部输入x和一个外部输出Z。输入输出的逻辑关系为:当外部输入x第一个为“1”,外部输出Z为“0”;当外部输入x第二个为“1”,外部输出Z为“0”;当外部输入x第三个为“1”,外部输出Z才为“1”。假定有一个外部输入x序列以及外部输出Z为: 输入x: 0 1 0 1 1 1 0 1 1 1 1 0 1 输出Z: 0 0 0 0 0 1 0 0 0 1 1 0 0 要判别序列检测器是否连续接收了“111”,电路必须用不同的状态记载外部输入x的值。假设电路的初始状态为A,x输入一个1”,检测器状态由A装换到B,用状态B记载检测器接受了111序列的第一个1”,这外部输出Z=0;x输入第二个“1”,检测器状态由B装换到C,用状态C记载检测器接受了111序列的第二个“1”,外部输出Z=0;x输入第三个“1”,检测器状态由C装换到D,外部输出Z=1。然后再根据外部输入及其他情况的状态转移,写出相应的输出。以上分析了序列检测器工作,由此可画出图7-1所示的原始状态图。根据原始状态图可列出原始状态表,如表7-2所示。 现态 次态/输出 x = 0 x = 1 A A / 0 B / 0 B A / 0 C / 0 C A / 0 D / 1 D A / 0 D / 1 (表 7-2 原始状态表) (图
