所谓“封装技术”是一种将集成电路用绝缘的塑料或陶瓷材料打包的技术。以CPU为例,实际看到的体积和外观并不是真正的CPU内核的大小和面貌,而是CPU内核等元件经过封装后的产品。封装技术对于芯片来说是必须的,也是至关重要的。因为芯片必须与外界隔离,以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面,封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造,因此它是至关重要的。
以上内容,摘自百度百科【https://baike.baidu.com/item/封装技术】

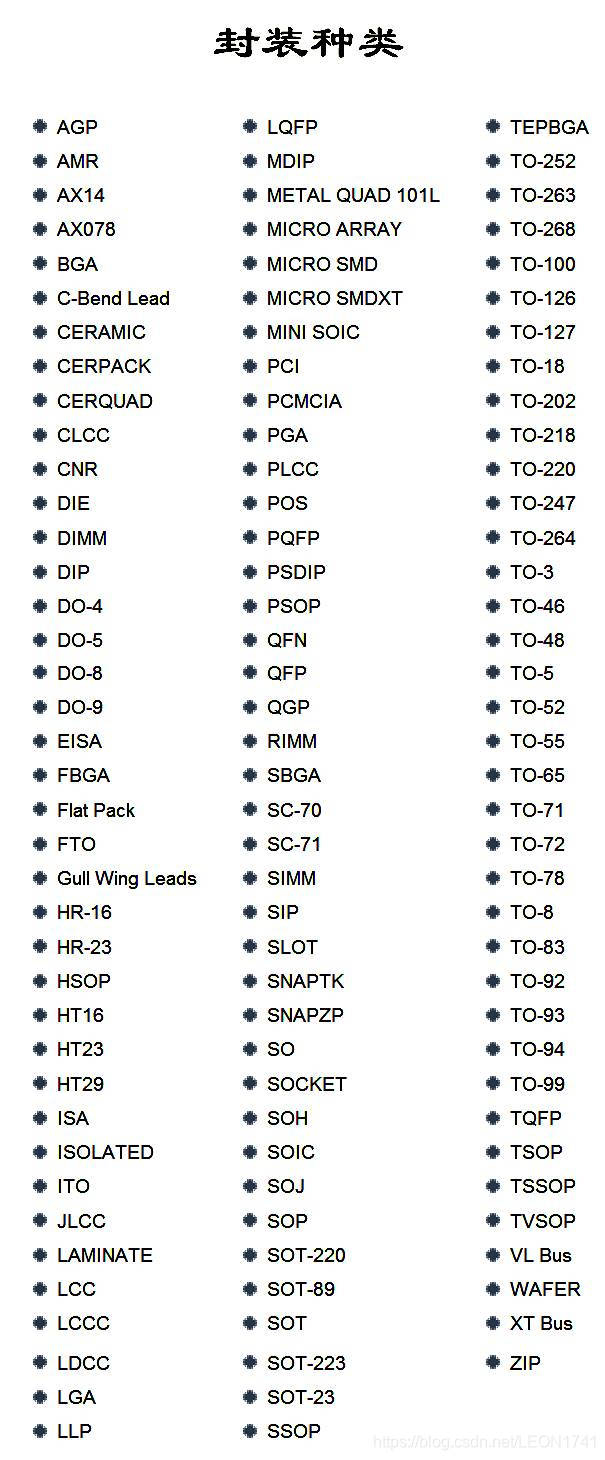

芯片的封装技术种类实在是多种多样,诸如DIP,PQFP,TSOP,TSSOP,PGA,BGA,QFP,TQFP,QSOP,SOIC,SOJ,PLCC,WAFERS等等,非常之多。在网络上找到一张图,非常形象的总结了这纷繁杂乱的各种封装技术:
怎么样,是不是晕了?
没关系,上面这些个封装技术,很多都是小众化的技术,无需太多关注。我们今天主要就是挑选其中比较常见的几种封装技术来进行介绍。
1、DIP封装
DIP封装(Dual In-line Package),也叫双列直插式封装技术,指采用双列直插形式封装的集成电路芯片,绝大多数中小规模集成电路均采用这种封装形式,其引脚数一般不超过100。DIP封装的CPU芯片有两排引脚,需要插入到具有DIP结构的芯片插座上。当然,也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心,以免损坏管脚。DIP封装结构形式有:多层陶瓷双列直插式DIP,单层陶瓷双列直插式DIP,引线框架式DIP(含玻璃陶瓷封接式,塑料包封结构式,陶瓷低熔玻璃封装式)等。
