DAB AC-DC变换器的新型电流调制仿真尝试——闭环

关于本文介绍的调制拓扑可以查看下文链接，关于TZM电流调制工作原理与搭建的开环仿真及其结果。

DAB AC-DC变换器的新型电流调制仿真尝试（PSIM）-CSDN博客

 在上文的基础上，同时参考论文中的闭环控制策略，进行闭环仿真。

在TCM调制过程中，DTZM是一个关键变量，因为定义了D1+D2=DTZM，而且与交流电流是相关的，因此文献中作者关于输出电压和DTZM做出来一个闭环调制策略。

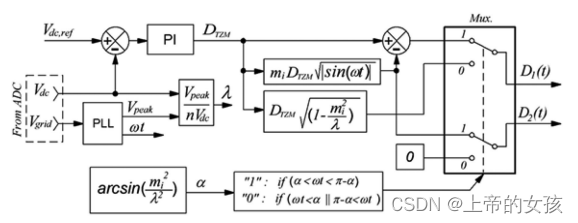

 输出电压采样和参考电压做差经过PI控制作为DTZM输入到计算模块。

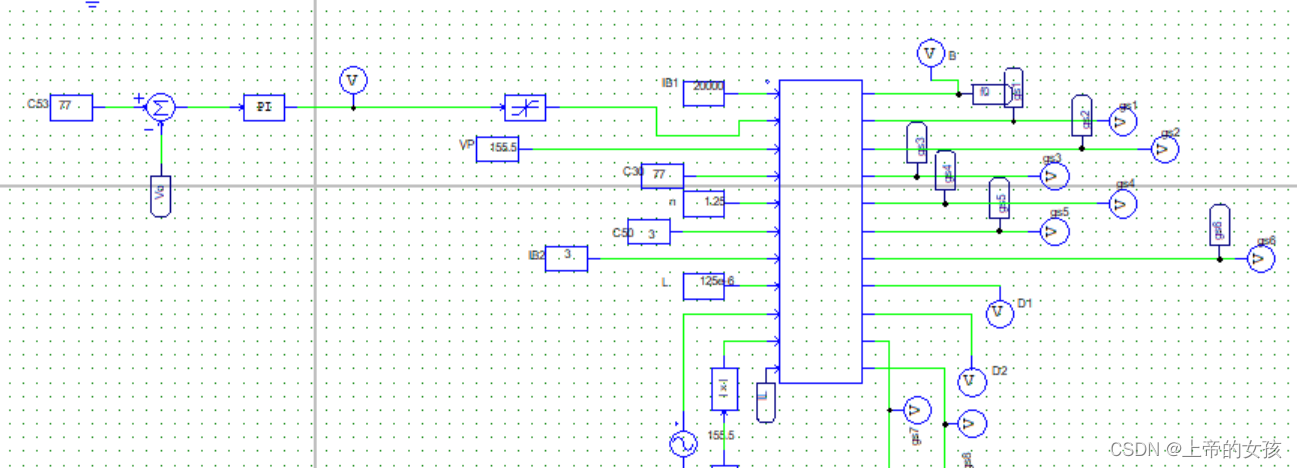

PSIM仿真如下：

为了检验闭环控制效果，负载在0.3秒由50.4欧切换为38欧，按照参考文献中，将输出电压稳定在77V，查看各电流和电压波形。

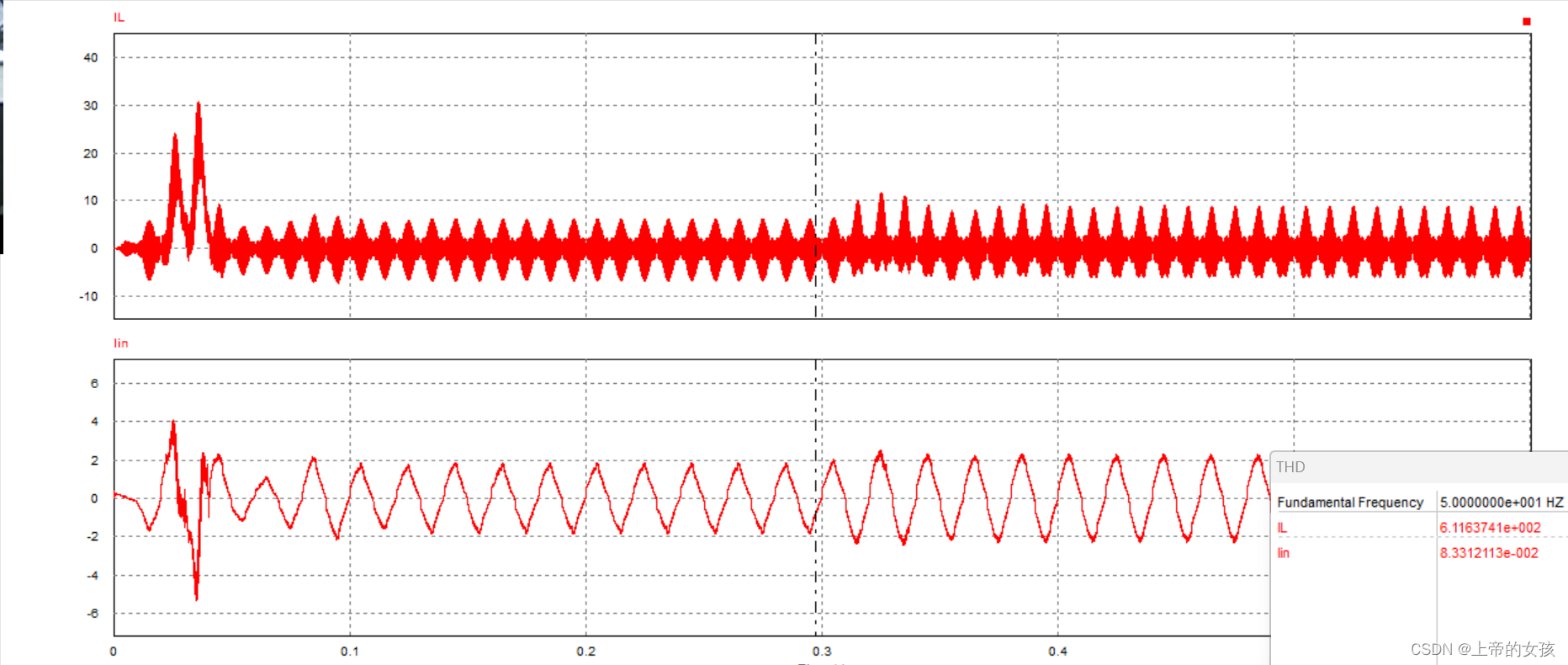

交流电流：

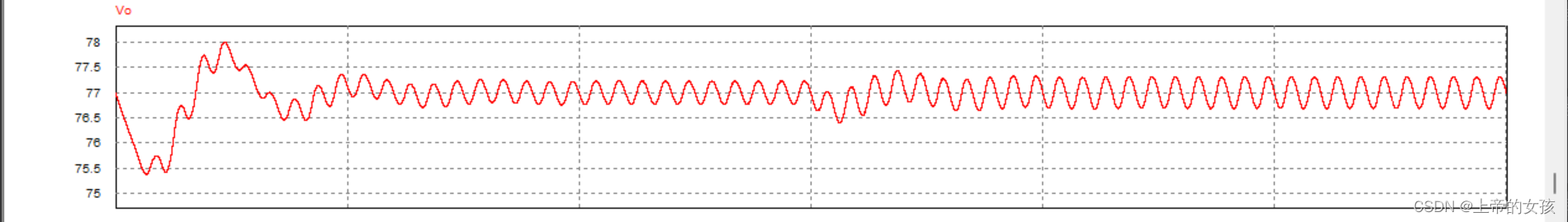

输出电压：

电感电流：

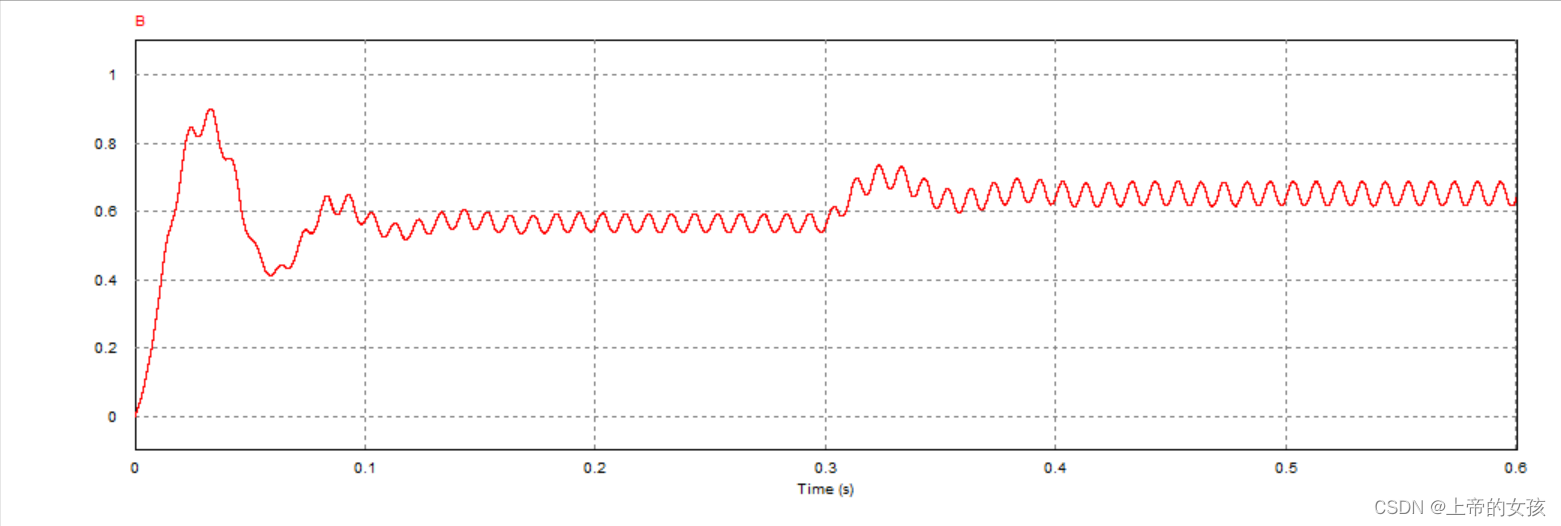

控制变量DTZM：

小结：

关于TZM调制的简单闭环调制策略可以实现，后续继续针对文献中的其他电流调制进行学习。
