近期尝试了SPS调制策略的闭环控制仿真,分享一下主要仿真内容。

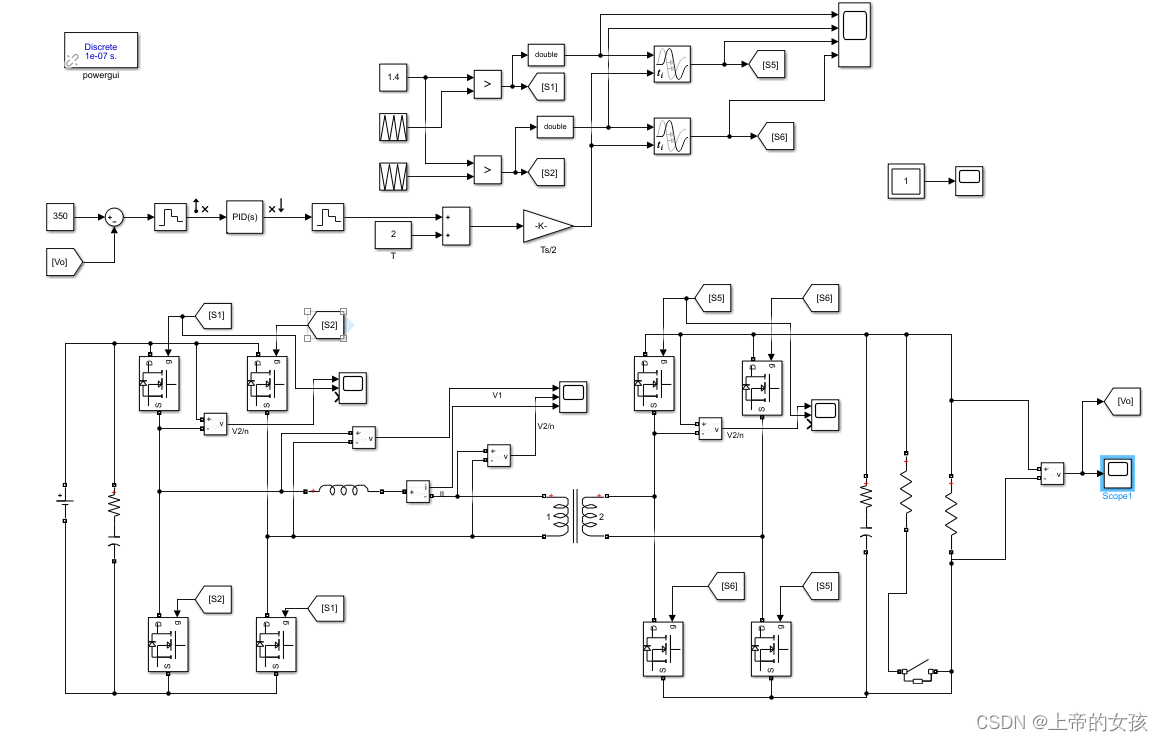

在MATLAB中搭建简单的电路仿真:
系统参数: 输入电压700V,移相电感82e-6H,负载9-12欧,输出参考电压350V。

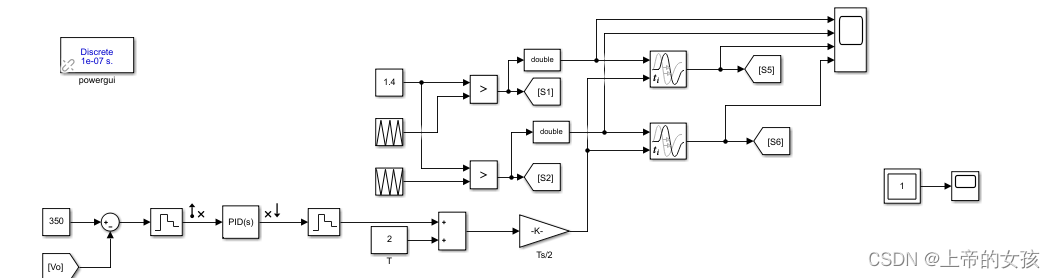

驱动信号通过三角波和调制波实现,输出电压的环路控制,实际值与参考值做差经过PI环节,得到移相角大小:

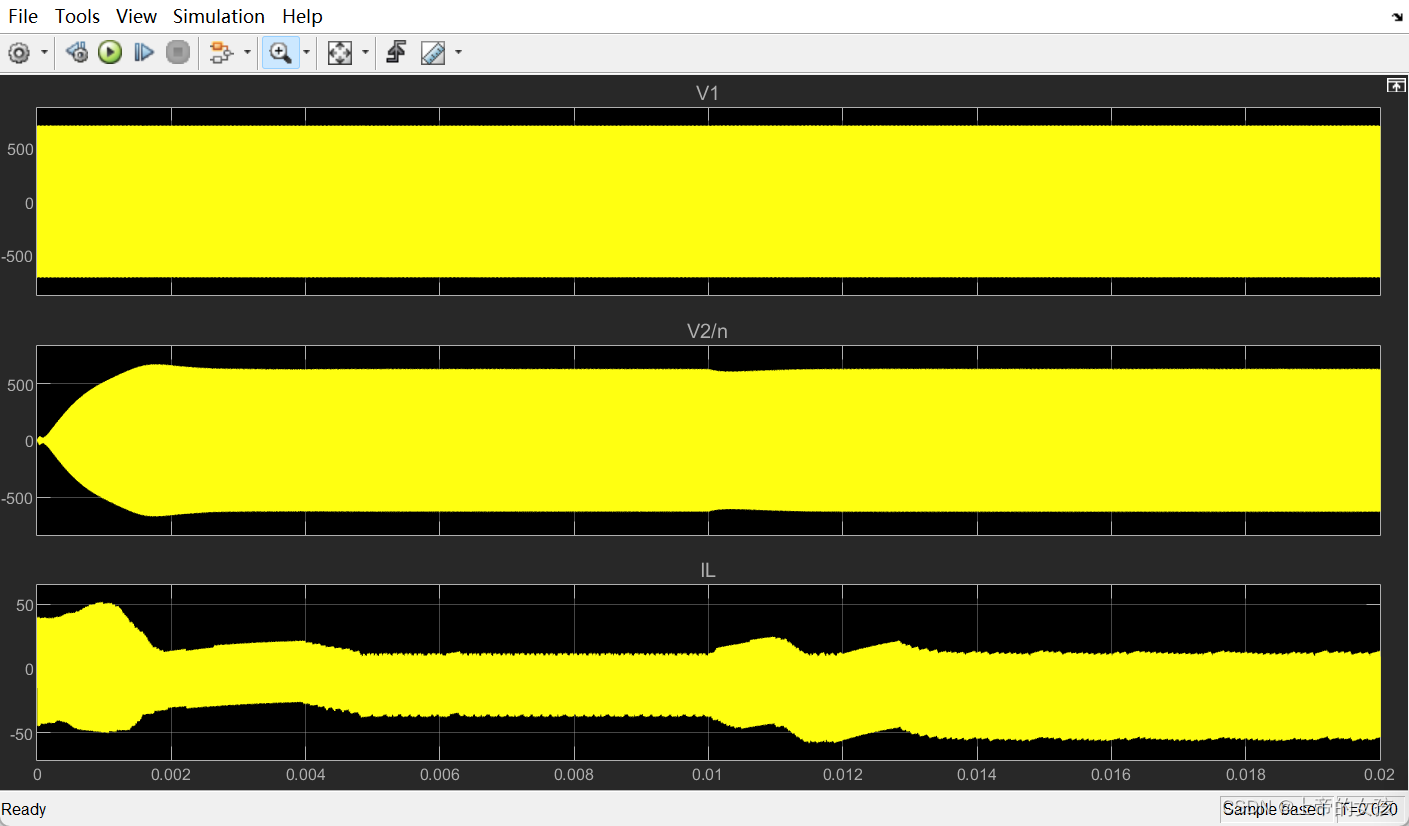

端口电压和电感电流如下图所示(在0.01s进行负载切换):

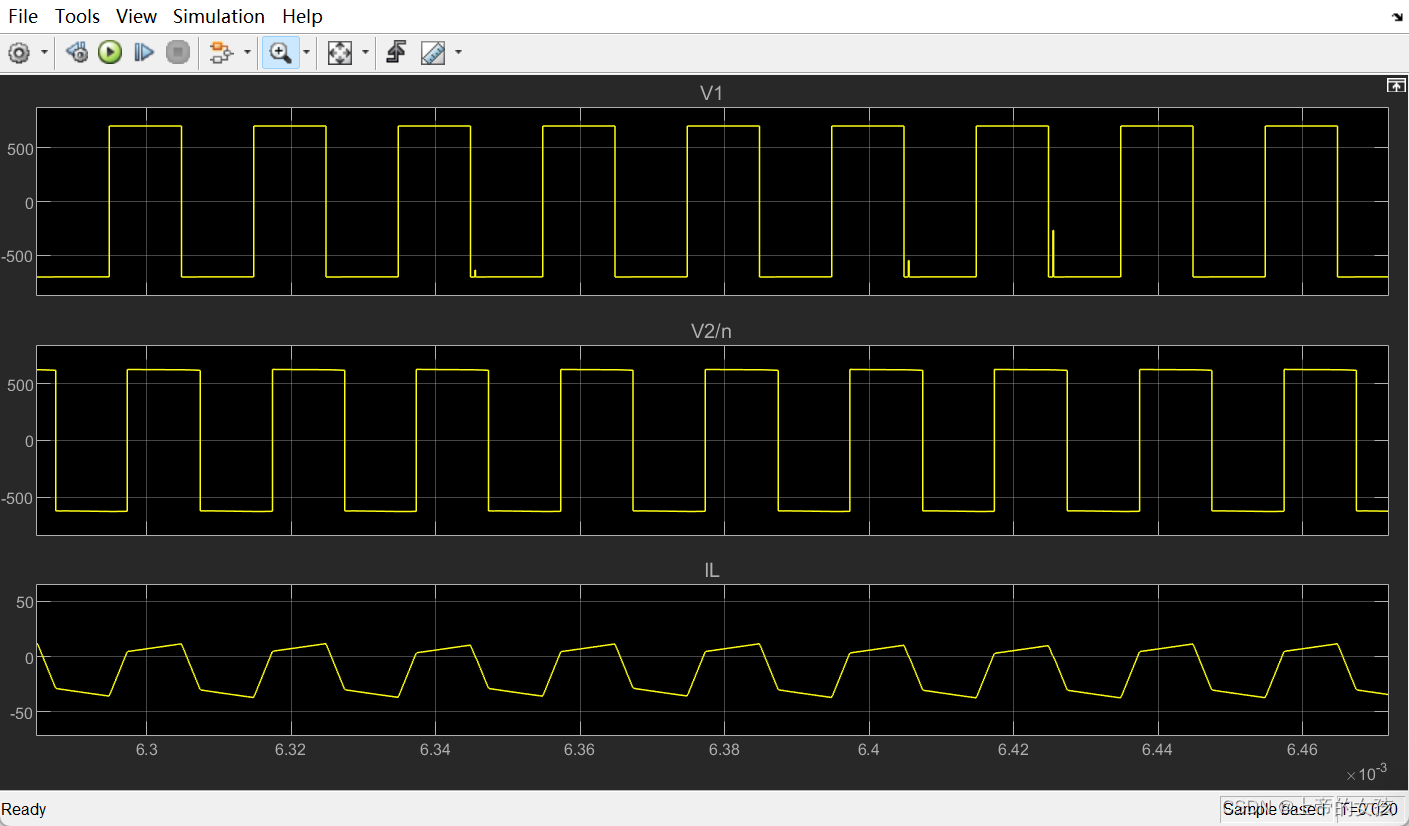

细节如下图:

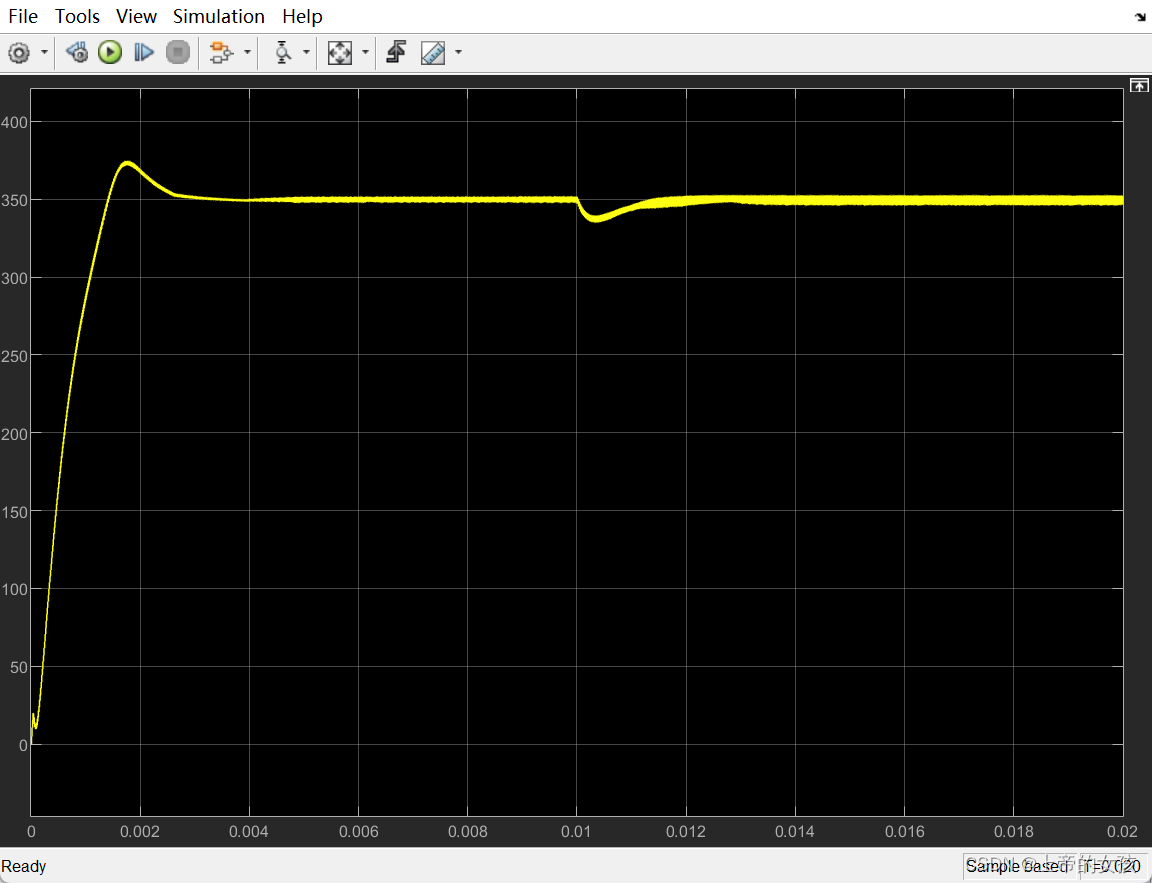

输出电压的稳压情况:
此仿真PI控制器的参数正定并没有经过变换器的小信号模型进行精确计算,因此应对负载波动能力较弱,当负载减半为6欧时,无法实现稳压,这也是目前的局限。
