六路大功率MOS控制板

目录

一、功能介绍

二、硬件设计

2.1 电源电路

2.2 单片机最小系统

2.3 RS232通信电路

2.4 MOS大功率控制电路

三、软件设计

四、资料获取

---

一、功能介绍

六路大功率MOS控制板是专为大功率设备自动化控制而设计的强大控制板。它通过串口RS232进行通讯，能够精确地控制六路MOS的导通和关闭，从而实现高效、稳定的产线控制。

该控制板的核心是大功率MOS管，这种元件具有极高的电流处理能力和耐压能力，能够轻松驱动各种大功率设备。这使得六路大功率MOS控制板在许多需要高效率、高稳定性的应用场景中表现出色，如自动化生产线控制、电机驱动等。

除了卓越的性能，六路大功率MOS控制板还具有简洁的接口和易用的编程特性。通过串口RS232，用户可以方便地发送控制指令，实现对六路MOS的精确控制。这一特点使得该控制板在集成到现有系统时能够实现快速、简便的配置和控制。

总之，六路大功率MOS控制板凭借其强大的功能、高效率、高稳定性以及易用性，成为了产线控制领域的理想选择。无论是新项目的开发还是现有系统的升级，它都能为用户带来卓越的性能和便捷的操作体验。

二、硬件设计

2.1 电源电路

LM2596-5V电源芯片是一种降压型电源转换器，能够输出最大3A的驱动电流，同时具有很好的线性和负载调节特性。它的输入电压范围是4.5V至40V，输出电压是固定的5V。它的工作频率是150kHz，效率高达92%。它还具有过流保护、热关断保护和可调节的软启动功能。

D1 - 防反接二极管，也称为反向保护二极管，是用于防止反向电流流入电路的元件。它利用二极管的单向导电性，在电源正负极之间串联一个二极管。当电源极性正确时，二极管导通，电路正常工作；极性错误时，二极管截止，电路不通，从而保护电路中的其它元件免受损坏。但防反接二极管会产生一定的压降和功耗，不太适用大电流或低电压的电路。

D2 - TVS瞬态抑制二极管，TVS管在电路中的作用是防止瞬态过电压对后级电路造成损坏。它是一种二极管形式的高效能保护器件。在正常工作时，TVS管处于截止状态，对电路无影响。当出现异常过电压并达到TVS管的击穿电压时，它迅速变为低阻态，泄放瞬时过电流，同时把过电压钳制在一个安全水平，保护后级电路。

C4/C5 - 输入滤波电容，用来滤除输入电源中的噪声和毛刺，平滑输入电压的波动。

L1 - 功率电感，储存和释放能量，平滑输出电流，提高转换效率，减少开关损耗。

D3 - 肖基特二极管，降压电源电路中作为开关元件，提供反向电流的通路，防止电感的反向电压过高，同时减少导通损耗，提高转换效率。

C8/C9 - 输出滤波电容，用来滤除输出电源中的噪声和毛刺，平滑输出电压的波动。

2.2 单片机最小系统

STC15W401具备内置的高精度时钟单元和硬件复位电路，因此在使用时无需外部时钟电路和复位电路，有助于降低成本。

在单片机电源输入部分增加一个100nF的旁路电容，其主要功能包括：

1、滤除电源上的高频噪声。

2、储能，当负载需要瞬时电流时，电容率先为其提供电流，减小电源产生的波动。

3、给高频信号提供最近的低阻抗回流路径，减少对其他芯片电源的干扰。

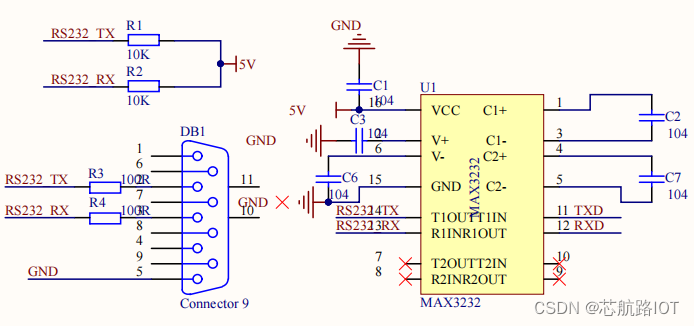

2.3 RS232通信电路

RS232通信电路的作用是实现计算机和外部设备之间的串行数据通信，其优势是：

• 全双工制，可以同时发送和接收数据；
• 简单易用，只需要三根线（地线、发送线和接收线）即可实现通信；
• 通用性强，是一种广泛应用的串行通信标准；
• 可以实现点对点的通信，不需要中间设备。

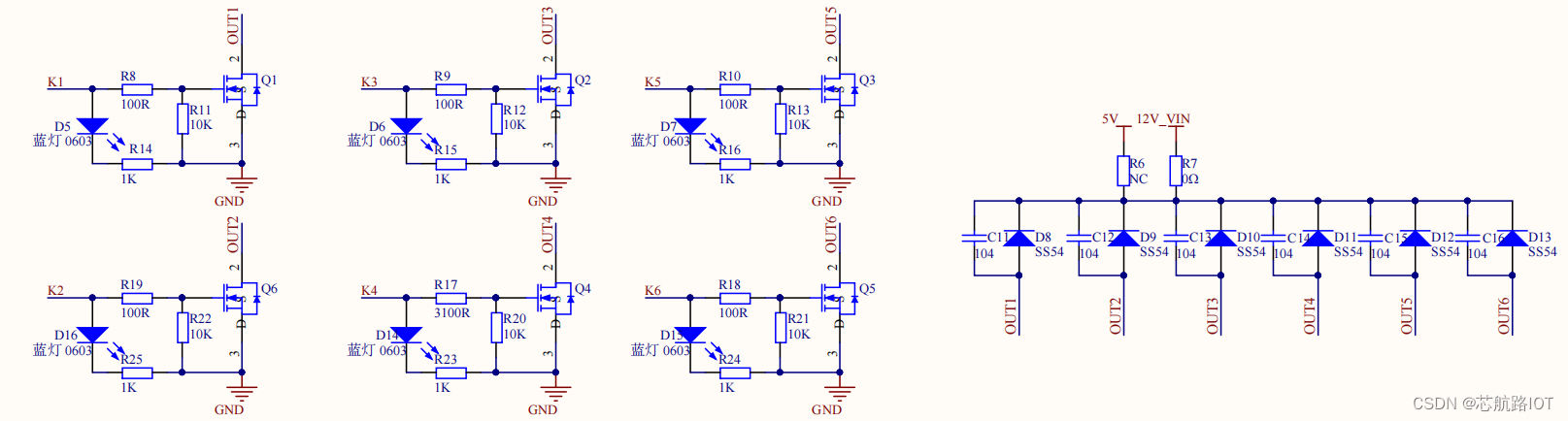

2.4 MOS大功率控制电路

MOS管采用大电流N沟道MOS管，由于其具有较低的导通电阻和出色的开关性能，这种类型的MOS管采用N沟道结构，使得其具有更高的电流承载能力和更低的功耗。

其次，TO252封装是一种常见的封装形式，广泛应用于各种电子器件中。这种封装形式具有体积小、安装方便、散热性能好等优点，使得电子设备更加紧凑、可靠。

• 电容的作用是抑制或消除换向器电火花，滤除电源或信号中的高频噪声，提高电路的稳定性和质量，增加电路的功率因素，起到节能的作用。
• 续流二极管的作用是释放电机转动时产生的感应电动势，防止反向电压过高，破坏其他电子元件，提供反向电流的通路，减少导通损耗，提高转换效率。

三、软件设计

控制板在自动化系统中扮演着至关重要的角色，它可以通过外部传感器或上位机发送指令来触发mos管导通。这种控制方式使得系统能够更加灵活地应对各种工作场景，提高生产效率。

上位机通过RS232串口发送指令控制MOS管导通和关断，串口处理采用超时接收数据包，串口超时接收数据包的原理是利用一个定时器，在接收到第一个数据时开始计时，如果在一个固定的时间间隔内没有接收到下一个数据，就认为一帧数据接收完成。这种方法可以解决不知道数据长度和结束符的问题，但需要合理设置超时时间，避免误判或丢失数据。

在接收到一帧数据包后，对其数据进行判断，并根据判断结果执行相应的操作。

if((uart1_timeout == 0) && (uart1_count > 0))
		{
			if((uart1_buf[0] == 0xA5) && (uart1_buf[7] == 0x5A))
			{
				switch(uart1_buf[1])
				{
					case 0x01:
						if(uart1_buf[2] == 0x01) K1 = 1;
						else K1 = 0;
					break;
					case 0x02:
						if(uart1_buf[2] == 0x01) K2 = 1;
						else K2 = 0;
					break;
					case 0x03:
						if(uart1_buf[2] == 0x01) K3 = 1;
						else K3 = 0;
					break;
					case 0x04:
						if(uart1_buf[2] == 0x01) K4 = 1;
						else K4 = 0;
					break;
					case 0x05:
						if(uart1_buf[2] == 0x01) K5 = 1;
						else K5 = 0;
					break;
					case 0x06:
						if(uart1_buf[2] == 0x01) K6 = 1;
						else K6 = 0;
					break;
				}
				if((uart1_buf[1] >= 0x01) && (uart1_buf[1] <= 0x06))
				{
					send_ok();
				}
			}
			memset(uart1_buf,0,sizeof(uart1_buf)-1);
			start_time_flag = 0;
			uart1_count = 0;
			uart1_timeout = 10;
		}

四、资料获取

通过点击以下链接，您可以获取原理图和源代码的相关信息。链接地址将为您提供详细的文件资料，以供您进行参考和使用。

以上内容仅供参考，具体信息请以链接中的内容为准。如果您在使用过程中遇到任何问题或疑虑，欢迎加我QQ ，一起探讨技术问题，我的QQ号是986571840，加的时候请注明CSDN。

六路大功率MOS控制板 - 硬创社 (jlc.com)https://x.jlc.com/platform/detail/56ab23192703465b90c16ad2d8a6cc61
