自举电路

自举电路

Bootstrap circuit

我们知道Nmos管开启时需要大于阈值电压Vth,但是当MOS做高端驱动时,G极电压一定要高于Vcc电压(D极)+Vth,所以需要一种电路将G极电路举高,这个电路就是自举电路。
如下:
[外链图片转存失败(img-XOKNwfSE-1568818627164)(F1347EC06AE7459784A8CF0CB1CC52D6)]

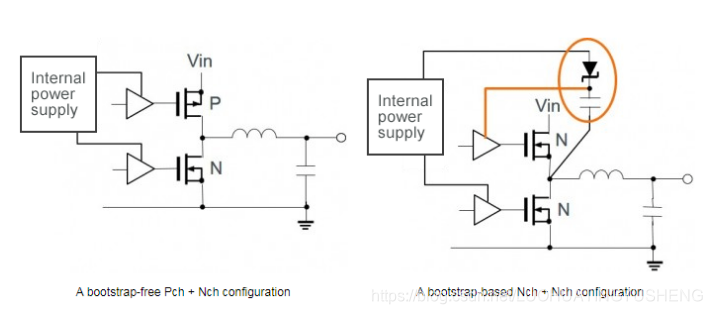

P与N mos相比

  • P沟道MOSFET(PMOS)通常比具有相同RDS(on)的NMOS大约3倍。
  • 要减小芯片面积,请用NMOS替换高端PMOS器件。
自举原理

全NMOS输出级需要自举电源为高端栅极驱动器供电。自举二极管在输出为低电平时正向偏置,从GVDD为自举电容充电。自举电容将自举节点保持在OUT + GVDD。
当输出变高时,自举二极管反向偏置。该过程为高侧栅极驱动提供浮动电源。

详细描述如下

自举电路在高压栅极驱动器中很有用,其操作如下。

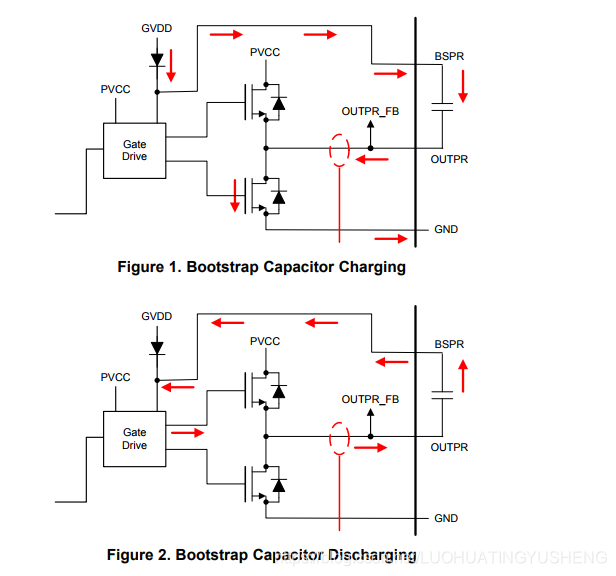

当OUT被拉至地(低侧开关导通并且高侧开关关闭)时,自举电容通过GVDD电源的自举二极管充电,如图1所示。
当高侧开关导通且低侧开关关闭时,OUT上拉至PVCC,然后自举二极管反转偏置并阻断GVDD的轨电压,如图2所示。

[外链图片转存失败(img-vTO3AQWO-1568818627168)(1B4D476C268A4B328BBB0853E01ABC58)]

如下图所示可以看到,电压是一步一步的升高的。

[外链图片转存失败(img-3iC8Ikau-1568818627178)(278AADC52B214008B7AA043C1759FFBB)]

Reference

http://www.ti.com/lit/an/sloa259/sloa259.pdf

https://micro.rohm.com/en/techweb/knowledge/dcdc/dcdc_sr/dcdc_sr01/829

https://www.infineon.com/dgdl/Infineon-HV_Floating_MOS_Gate_Drivers-ApplicationNotes-v01_00-EN.pdf?fileId=5546d4626c1f3dc3016c47de609d140a&redirId=114085

https://www.onsemi.cn/PowerSolutions/document/AND9674-D.PDF
