揭秘自举电路原理

自举电路，也被称作升压电路，是一种利用电子元件巧妙提升电压的电路设计。它通过自举升压二极管和自举升压电容等元件，实现了电容放电电压与电源电压的叠加，从而实现电压的显著提升。在某些设计中，这种提升甚至能达到数倍于电源电压。

升压电路的基本原理

让我们通过一个简单的例子来理解升压电路的工作原理。假设我们有一个12V的电源，但需要为一个场效应管提供15V的驱动电压。这时，自举电路就派上了用场。

自举电路通常由一个电容和一个二极管组成。电容负责存储电压，而二极管则防止电流反向流动。在高频操作时，自举电路能够将输入电压与电容上的电压相加，从而实现电压的提升。

甲乙类单电源互补对称电路中的应用

在甲乙类单电源互补对称电路中，理论上输出电压可以达到电源电压的一半。然而，在实际测试中，输出电压往往达不到这个理论值。为了解决这个问题，自举电路被用来提升电压。

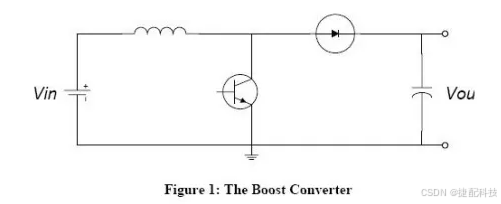

开关直流升压电路（Boost或Step-up电路）

开关直流升压电路是一种能够使输出电压高于输入电压的电路。我们可以通过以下步骤来理解其工作原理：

1. 充电过程：当开关（如三极管或MOS管）闭合时，输入电压通过电感，而二极管防止电容放电。由于直流电的特性，电感上的电流以一定的比率线性增加，这个比率与电感的大小有关。随着电流的增加，电感储存了一定的能量。
2. 放电过程：当开关断开时，电感由于其电流保持特性，电流不会立即降为零，而是缓慢减少。此时，电感通过新的电路路径放电，即开始给电容充电，导致电容两端的电压升高，超过输入电压。

这个过程实际上是电感能量的传递。充电时，电感吸收能量；放电时，电感释放能量。如果电容足够大，输出端可以在放电过程中维持持续的电流。通过不断重复这个过程，可以在电容两端获得高于输入电压的电压。

自举电路的作用

自举电路的主要作用是提高电压，它通过利用反馈电阻上的电压升高来提升所需电路的电压，而不是直接从电源降压。在电路中，如果相位相同，这种电路也被称为正反馈电路，可以增加输出。

自举电路在各种电器设备中都有广泛的应用，如音响、电视、机场扫描设备等。它也常见于220V变频调速器、工业级开关电源、400W微机开关电源、复印机电源等设备中。

通过这种巧妙的设计，自举电路不仅提高了电压，还为电子设备的性能和效率提供了显著的提升。
