教程1

控制箱内部包含：主机板，SD卡，和安全控制板

安全控制板负责所有控制信息，包括输入输出
在这里插入图片描述

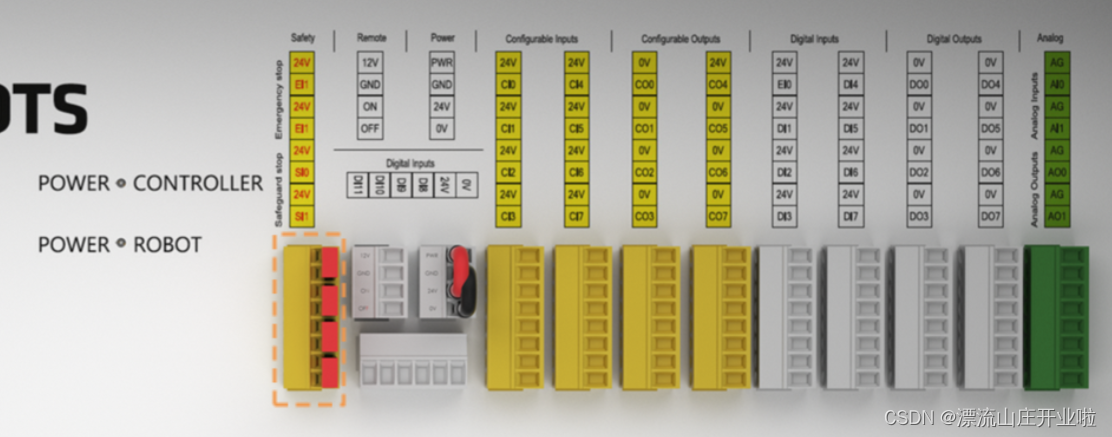

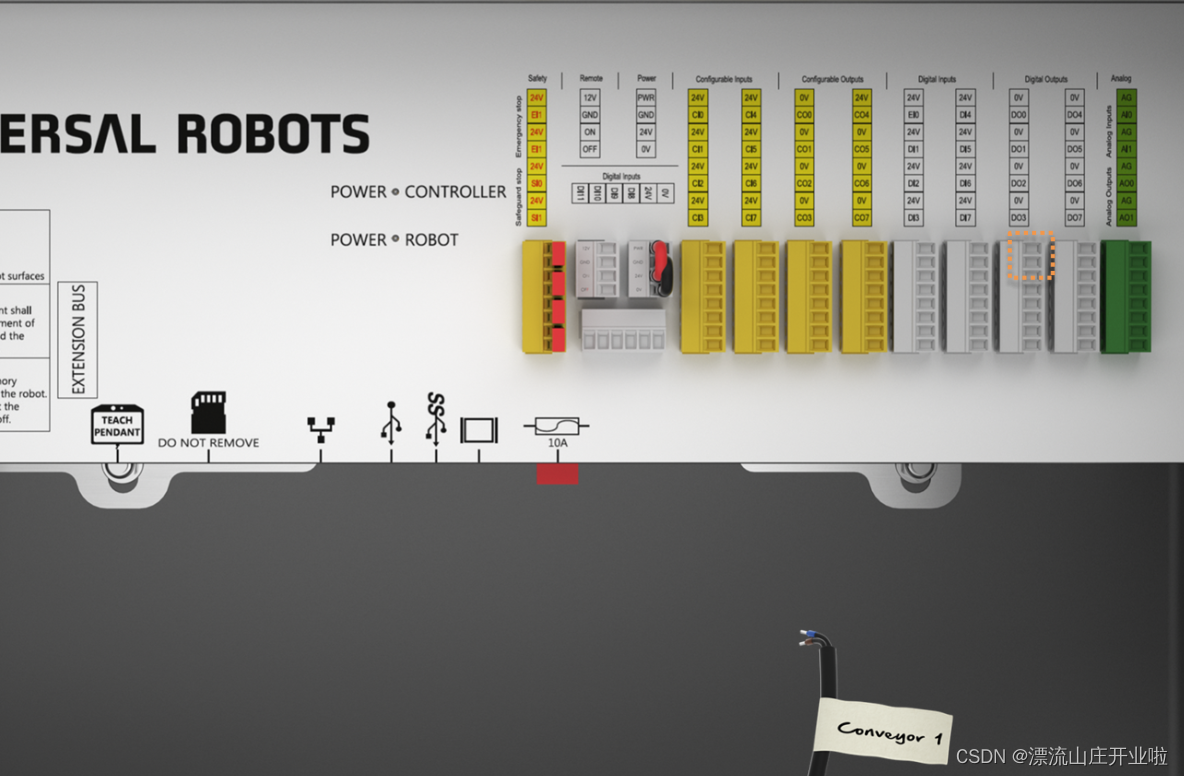

专用的冗余安全输入用于连接外部紧急停止和安全停止。
16个黄色接头既可以通用，也可以配置为冗余安全输入和输出。
16个灰色接头是通用的数字输入和输出。如传感器和输送带。

16个灰色接头用于其他常规输入和输出功能。具体功能取决于机械臂的设计和配置。通常情况下，这些灰色接头可以用于连接传感器、执行器、通信接口等设备，以实现机械臂的功能扩展和集成。例如，它们可以用于连接附加传感器（如力传感器、视觉传感器）、外部设备（如扫描仪、摄像机）或与其他设备进行通信（如计算机、PLC控制器）。具体使用方式需要根据实际需求和系统设计进行配置和集成

在控制箱的内部放置有主机板、SD卡和安全控制板。安全控制板处理控制箱的所有输入和输出信息，并且可以连接至外围设备。例如安全装置、传感器、机器界面和按钮。
专用的冗余安全输入，用于连接外部紧急停止和安全停止。
16个黄色接头既可以通用，也可配置为冗余。安全输入和输出。
16个灰色接头是通用的数字输入和输出，如传感器和输送带。
绿色接头用于模拟信号。
安全控制板也包含一个微型电脑。具有快速计
算、以太网和USB连接能力。SD卡包含所有软件，包括Linux操作系统、UR机器人的专利编程界面，称为police group，以及由用户创建的程序。盒子内的最后一个物品是视角器，拿起视角器放到控制箱的前面。

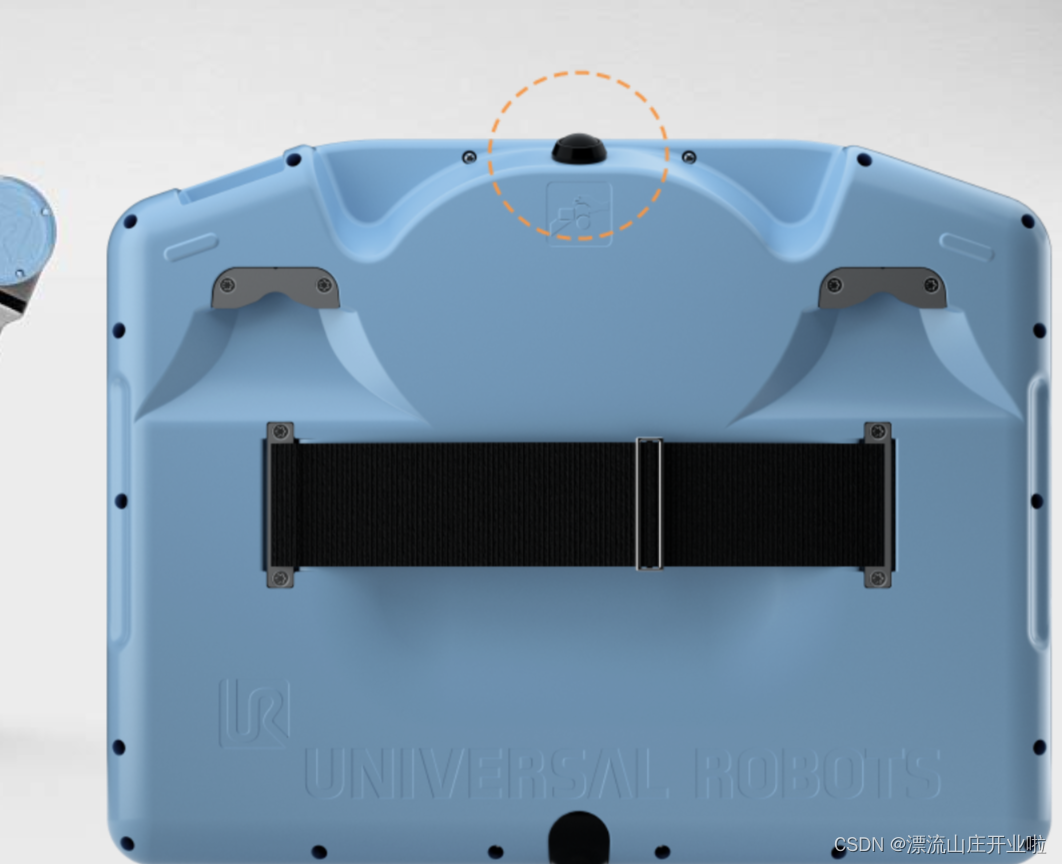

通过示教器，您可以给机械臂通电，给机器人编程以执行特定任务，同时还可以控制发自外围设备的信号。例如夹爪和传感器。让我们尝试给机器人通电，并使用视觉器移动机器人，点击电源按钮给机器人。

手动引导机器人，按下按钮，移动机器人。

在这里插入图片描述

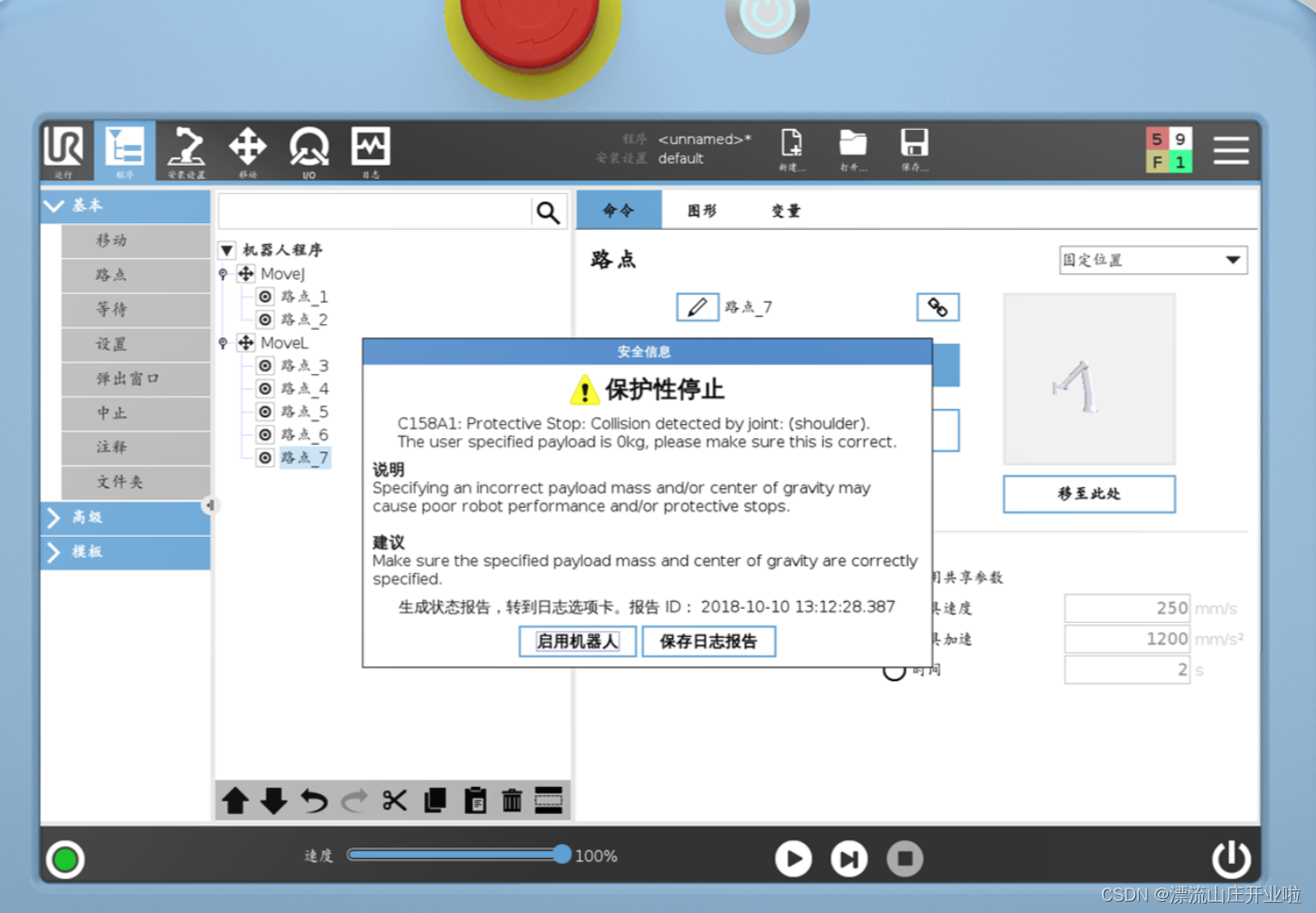

机器人触发保护性停止

在这里插入图片描述

官方教程2

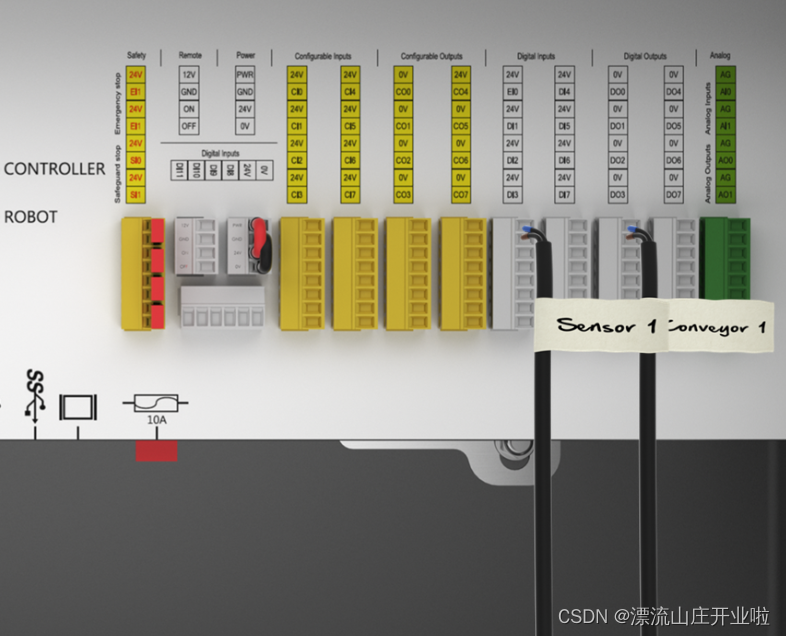

输送机控制线输出

机器人可以启动和停止输送机
在这里插入图片描述

传感器连接输入

在这里插入图片描述

重命名输入和输出

io中分别为输入0和输出0命名 senor1 和convey1

官方3 设置工具配置夹住

在这里插入图片描述

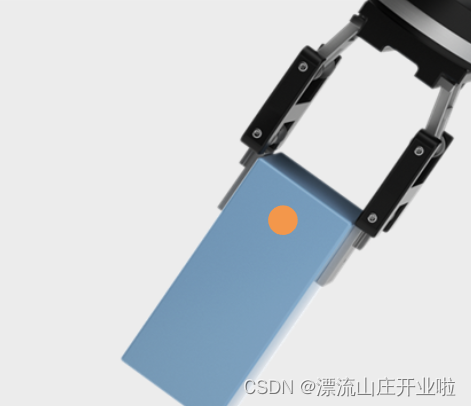

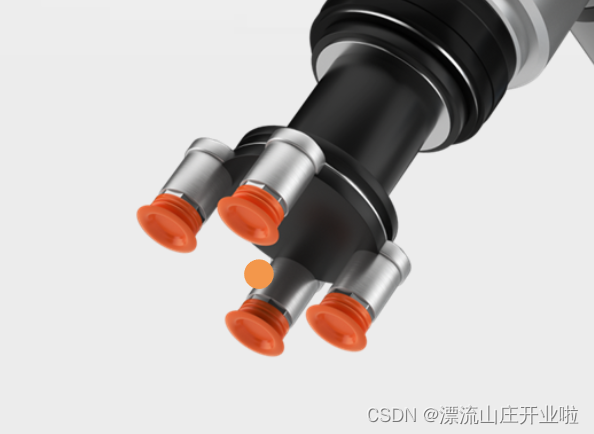

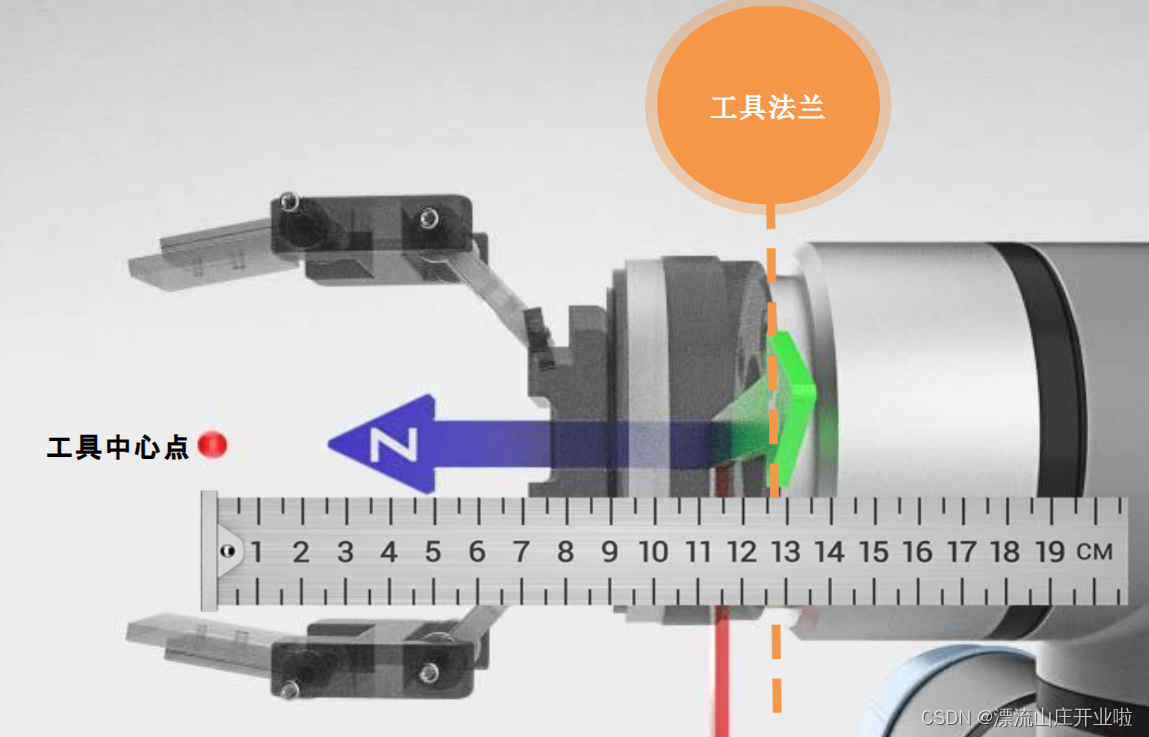

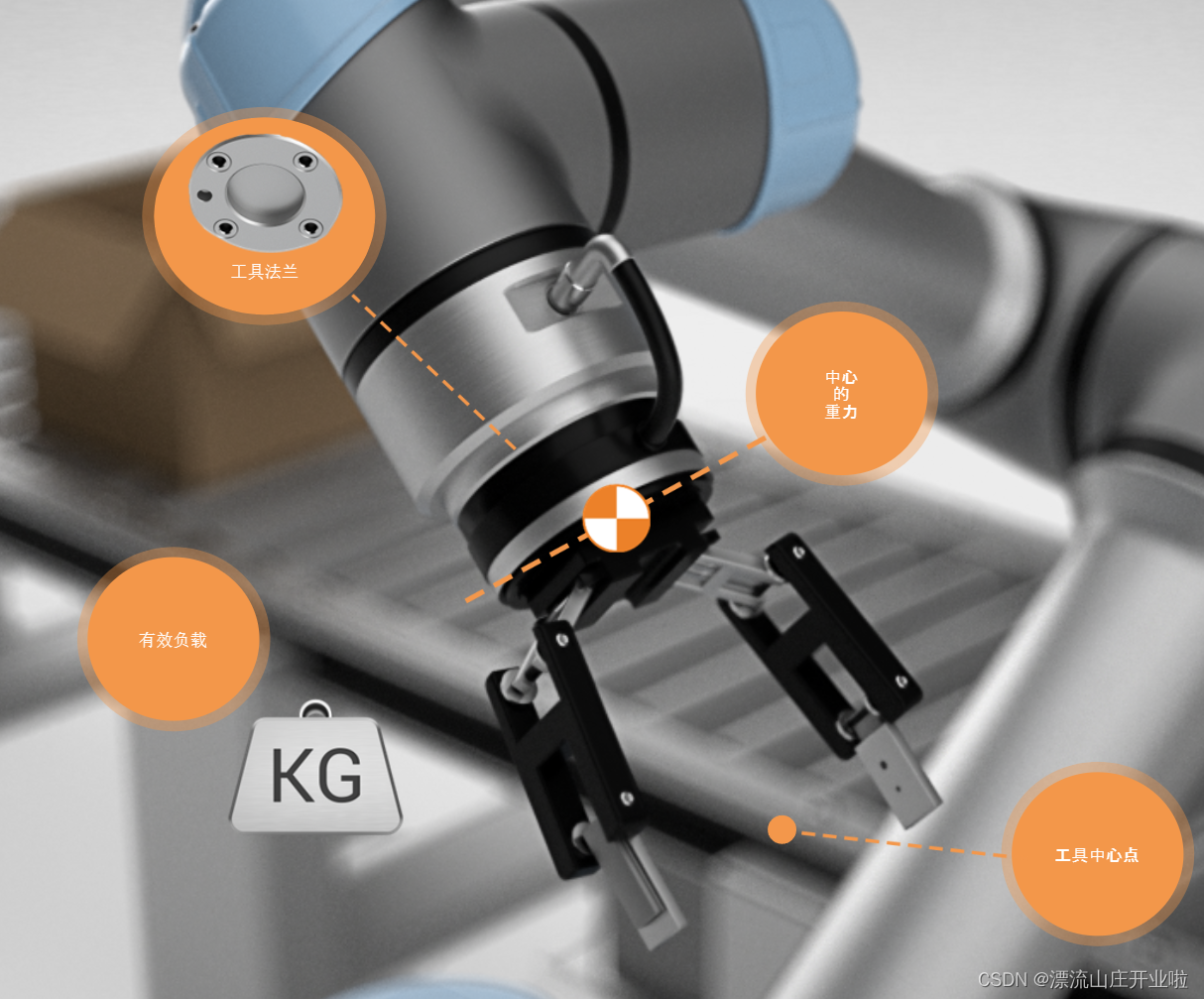

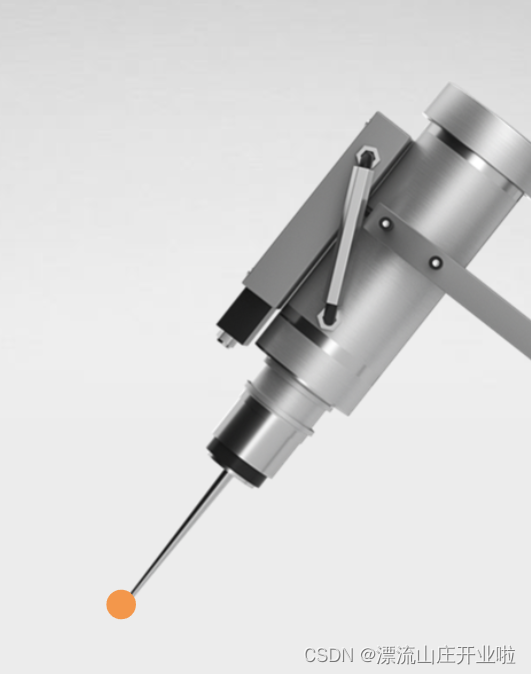

机器人达到最佳工作效果。机器人需要知晓相连末端执行器的特定信息，机器人需要知晓工具中心点的位置，同时机器人也需要知晓末端执行器的重心这些数值。定义为从工具法兰中心到点的位置间的距离。最后，机器人需要知晓有效负载，也就是末端执行器的重量。我们将从确定并配置工具中心点开始。
TCP
在这里插入图片描述

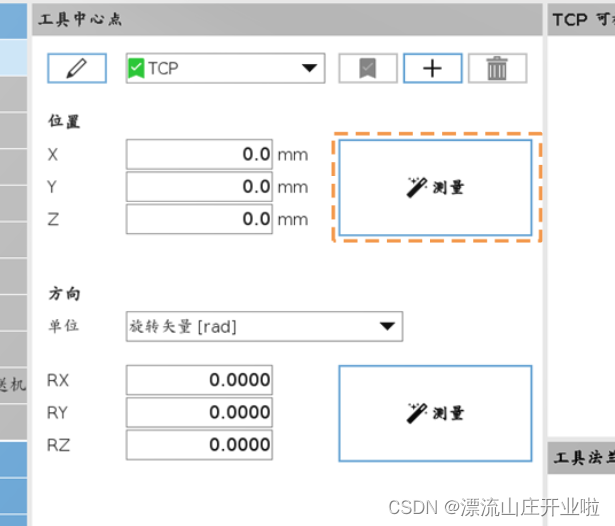

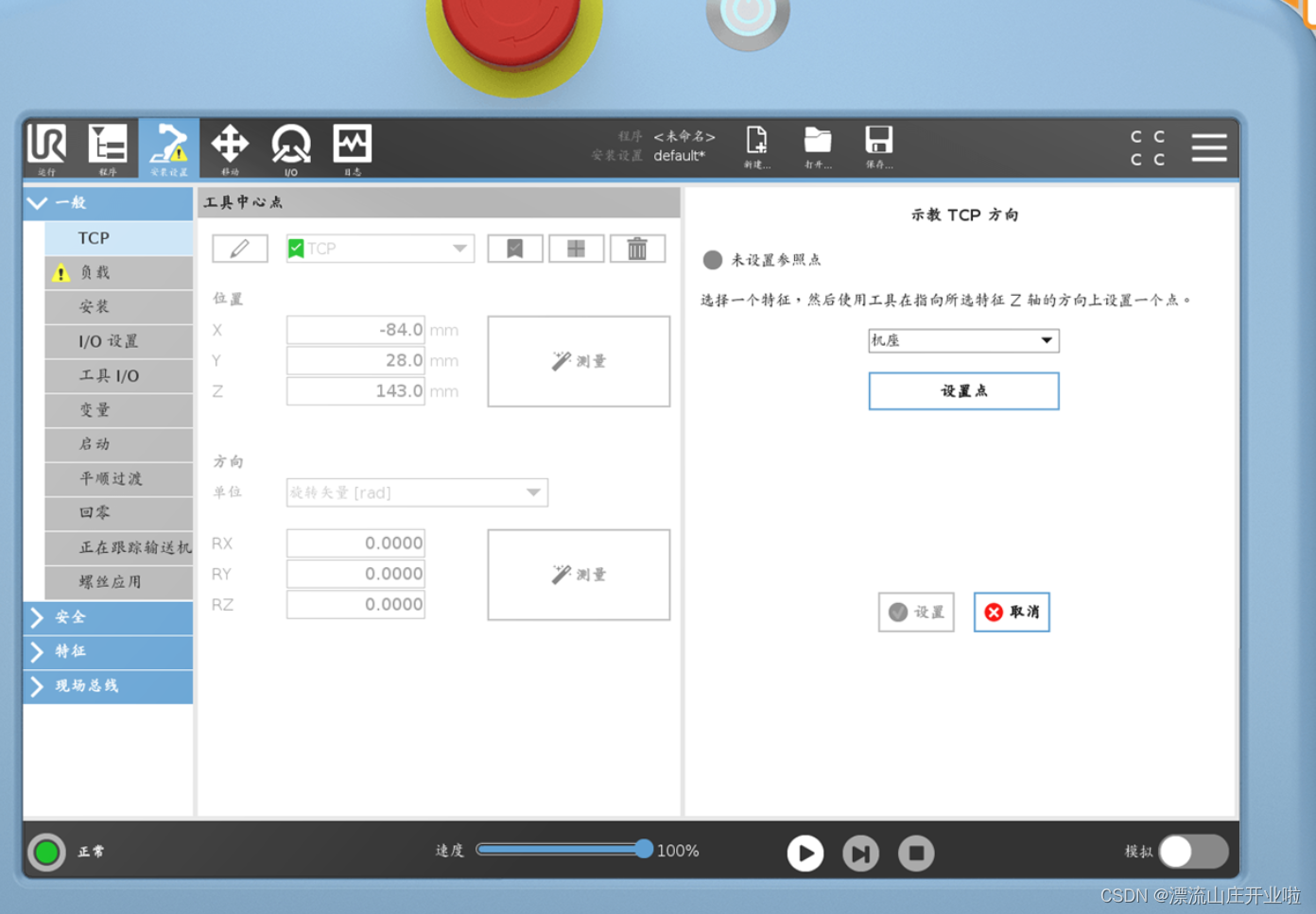

配置TCP

在这里插入图片描述

答案为125

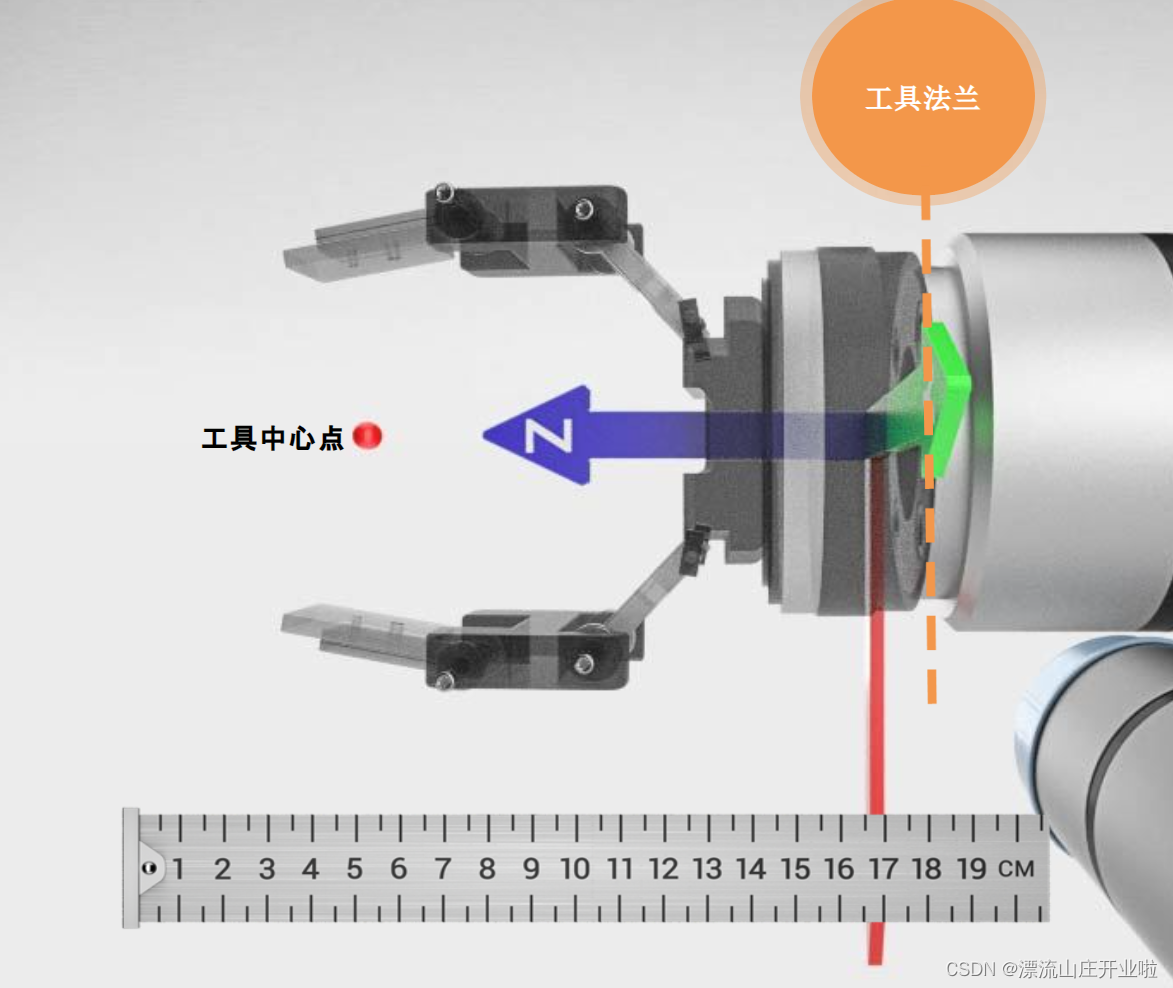

工具中心点测量
在这里插入图片描述

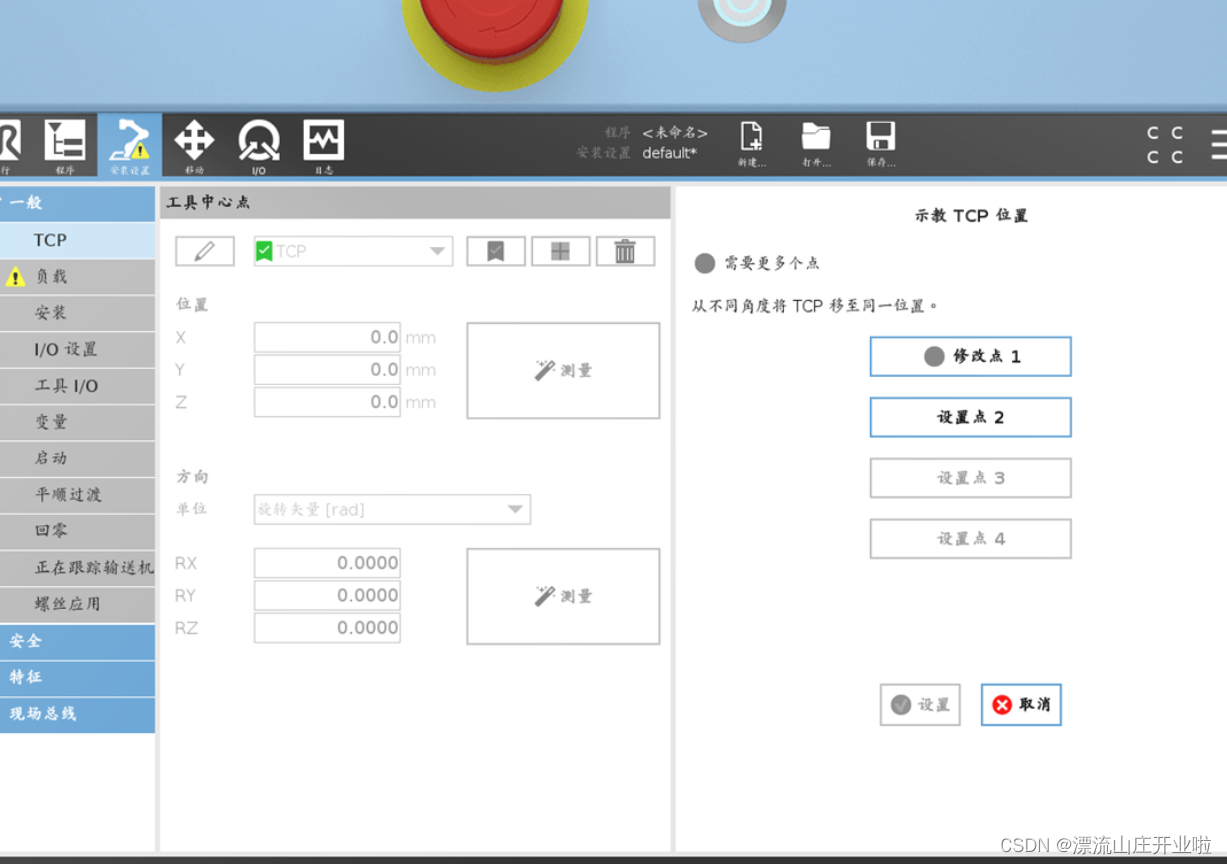

设置四个位置到达同一点然后确认自动计算

在这里插入图片描述

在这里插入图片描述

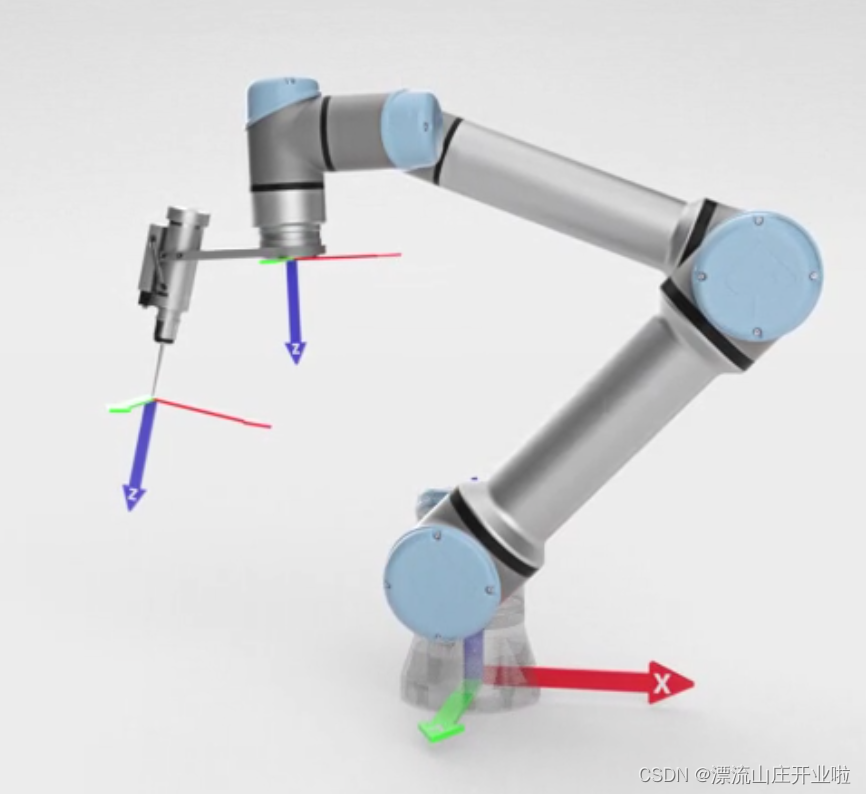

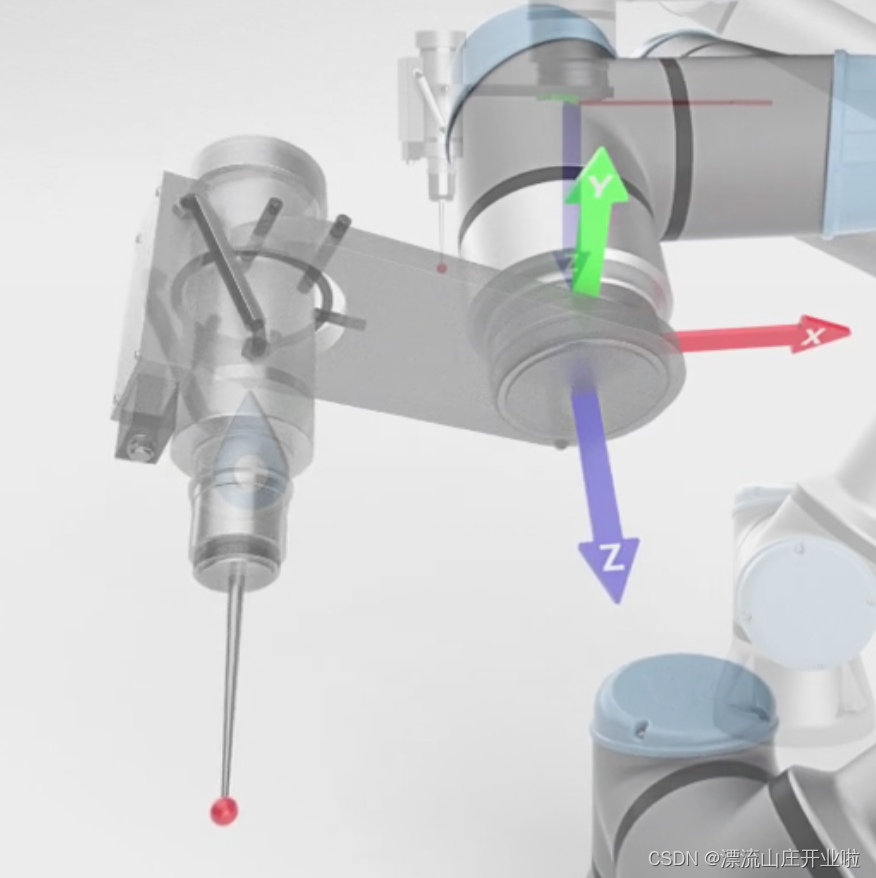

工具角度计算方向

在这里插入图片描述

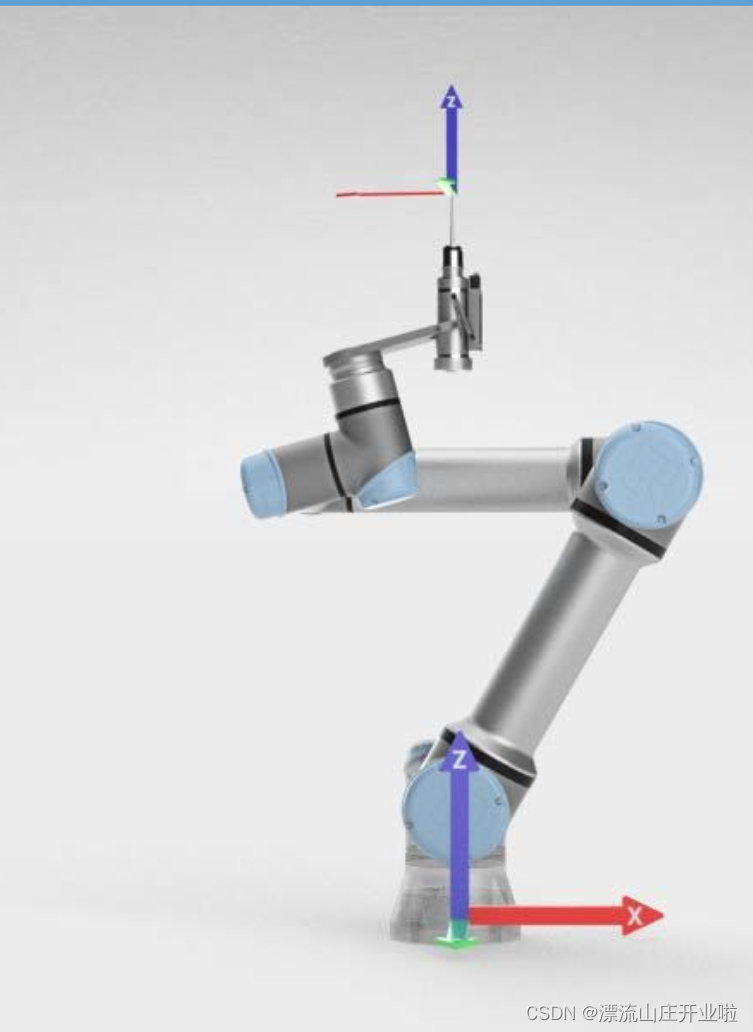

工具的XYZ并未与基座对应有歪斜

在这里插入图片描述
Z轴平行

方向中测量一个个弄

创建程序

路点和路点移动组成

移动路径

move j

在这里插入图片描述
当tcp路径不重要，速度快，可以选择此移动方式

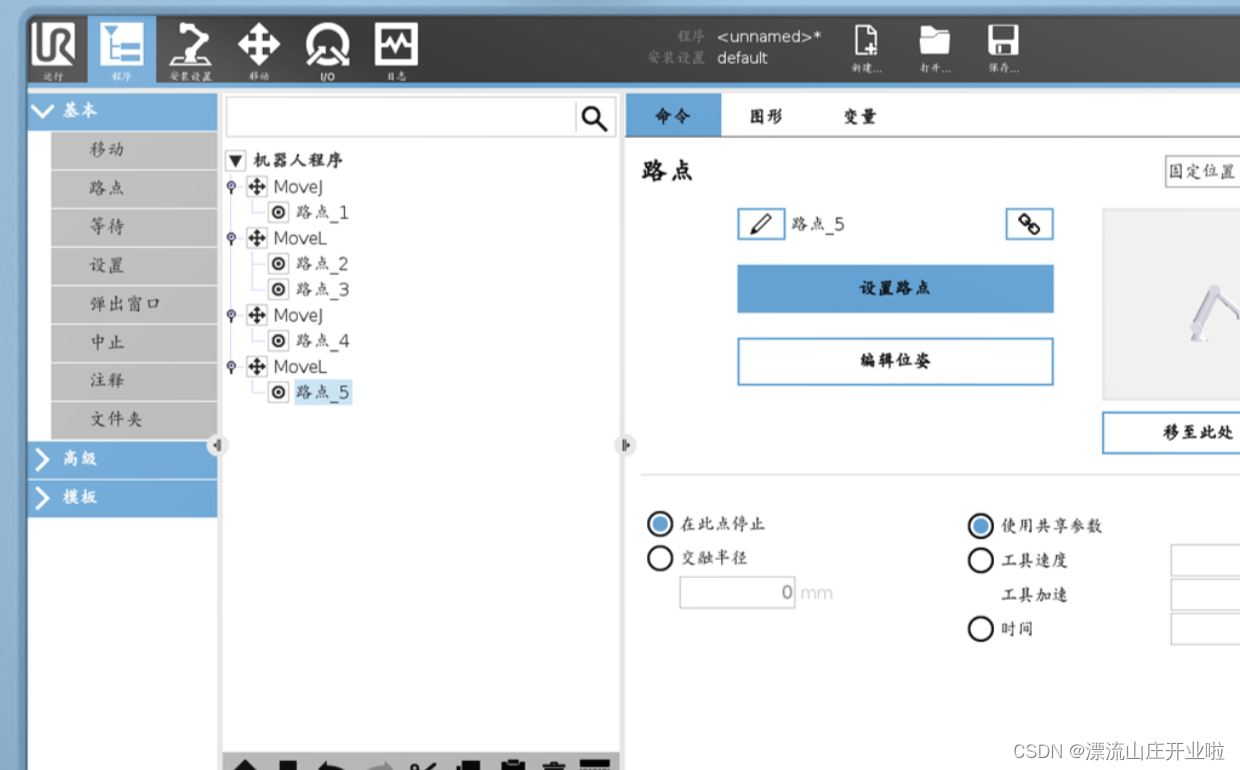

最简单的机器人程序由一系列路点和这些路点之间的移动组成
movej也被称为关节移动为默认移动方式

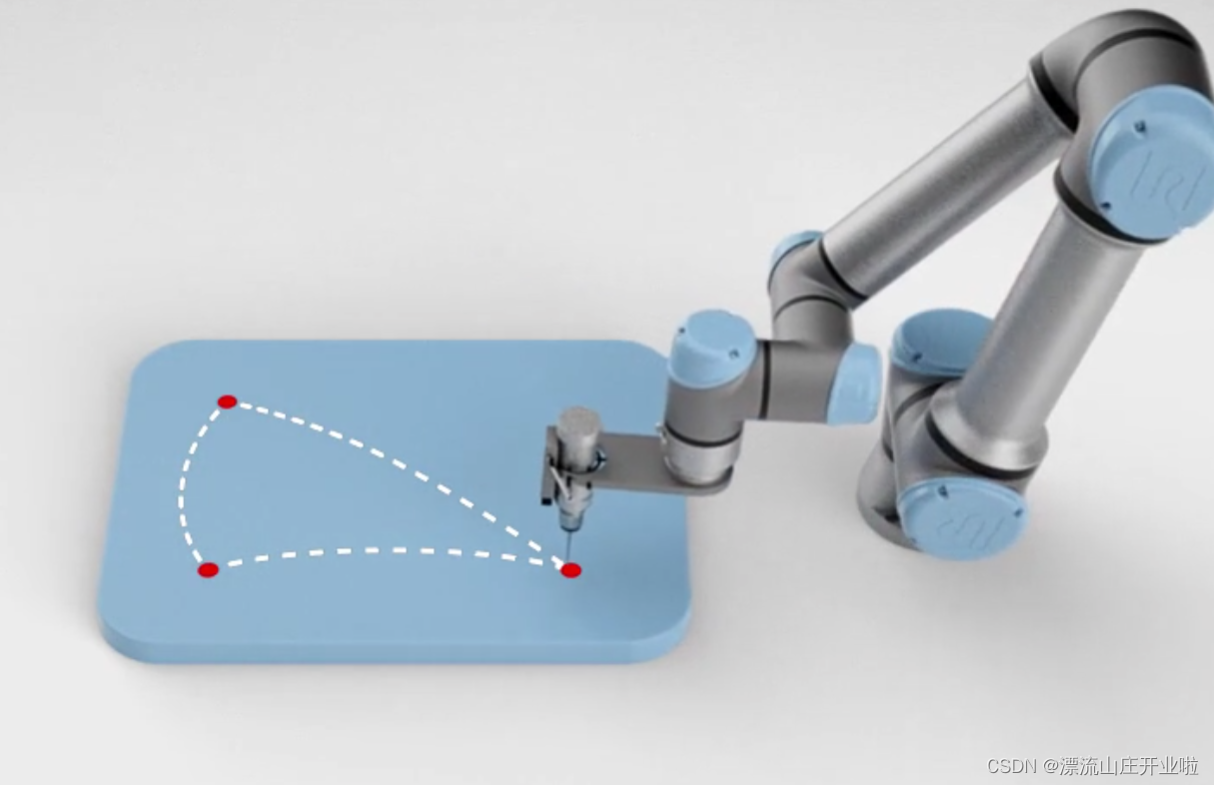

机器人通过非线性路径在路点之间移动在自由空间中移动，路径不重要

move L

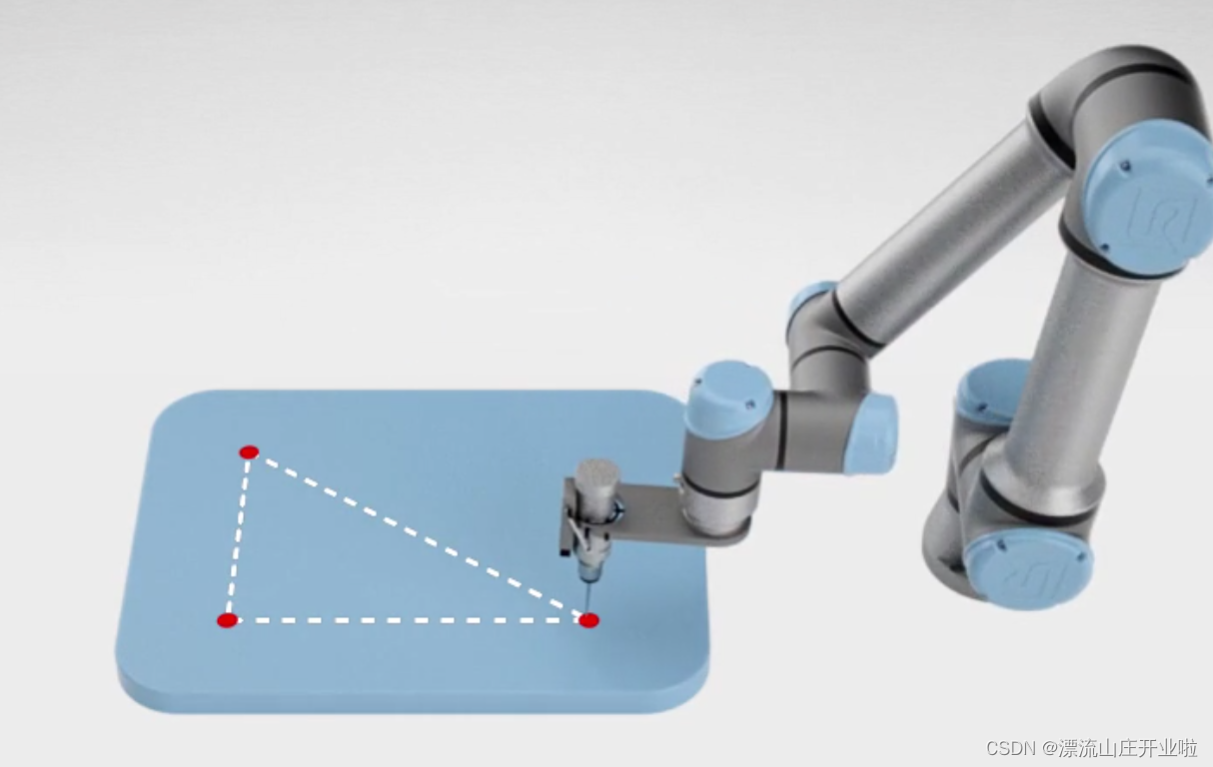

直线运动， TCP路径比较重要
在这里插入图片描述

move P

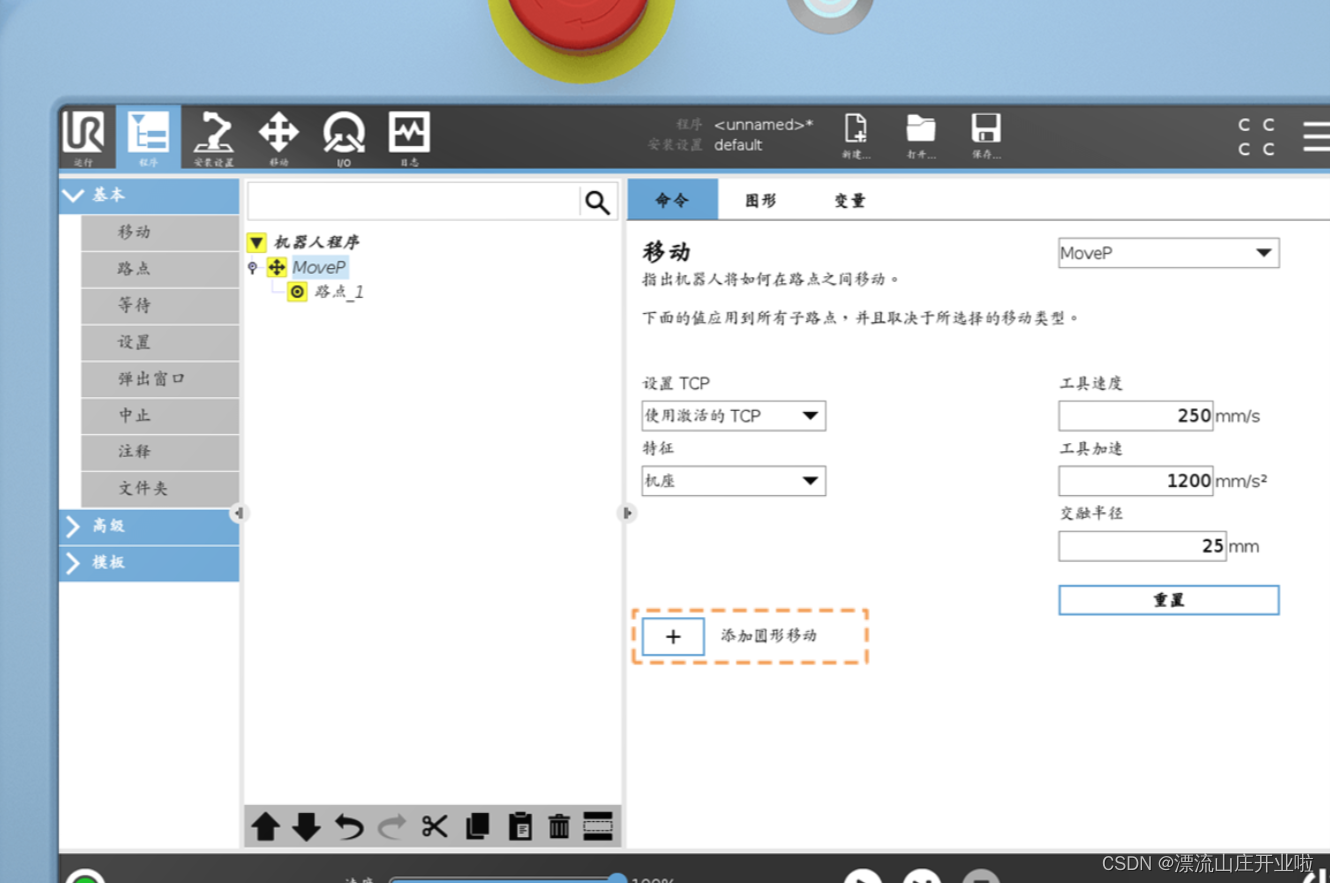

工艺运动与直线运动类似
TCP以恒定速度运动，没有急转弯，角度柔和，确保均匀分布
在这里插入图片描述

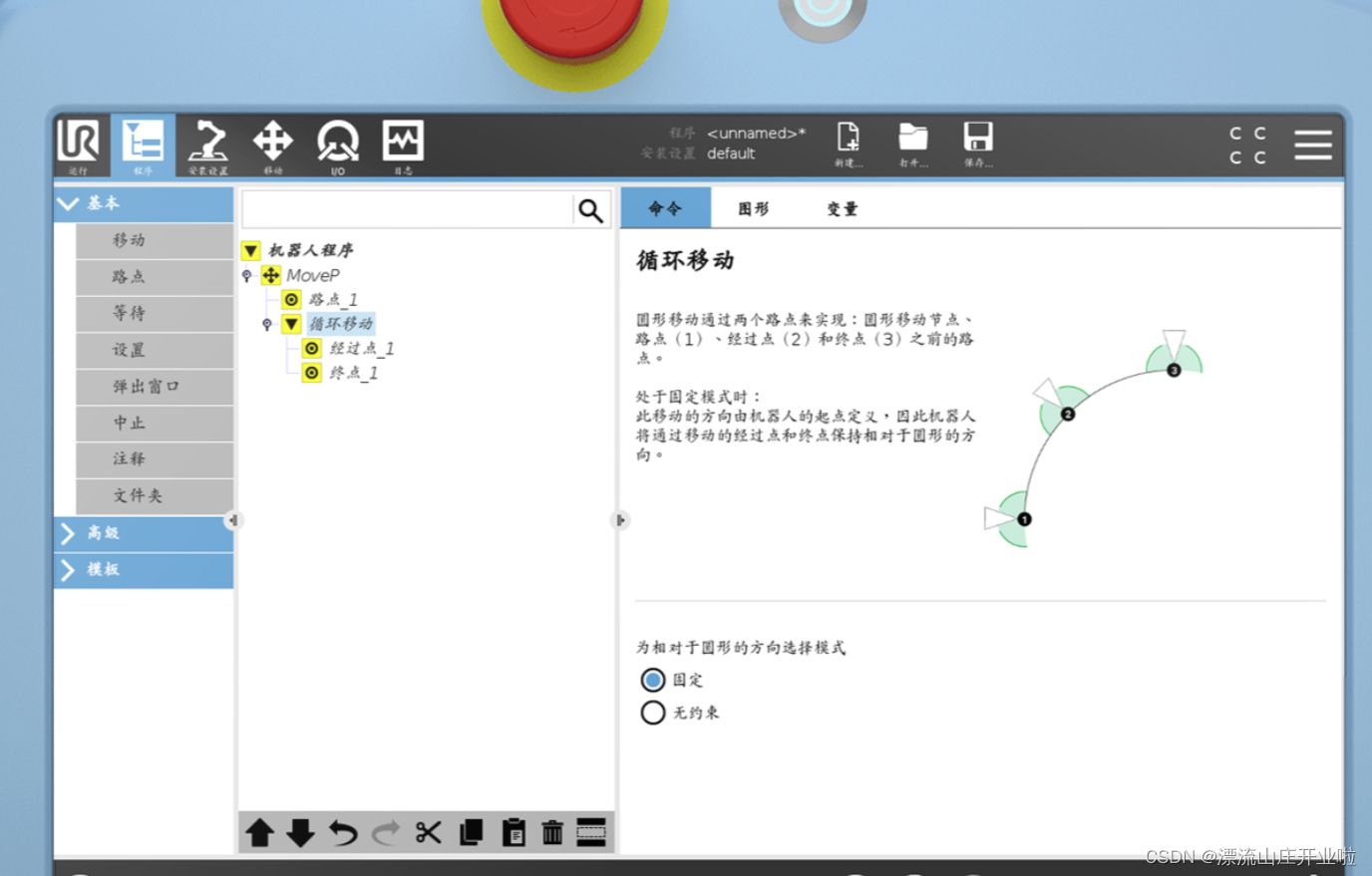

增加圆弧移动

在这里插入图片描述

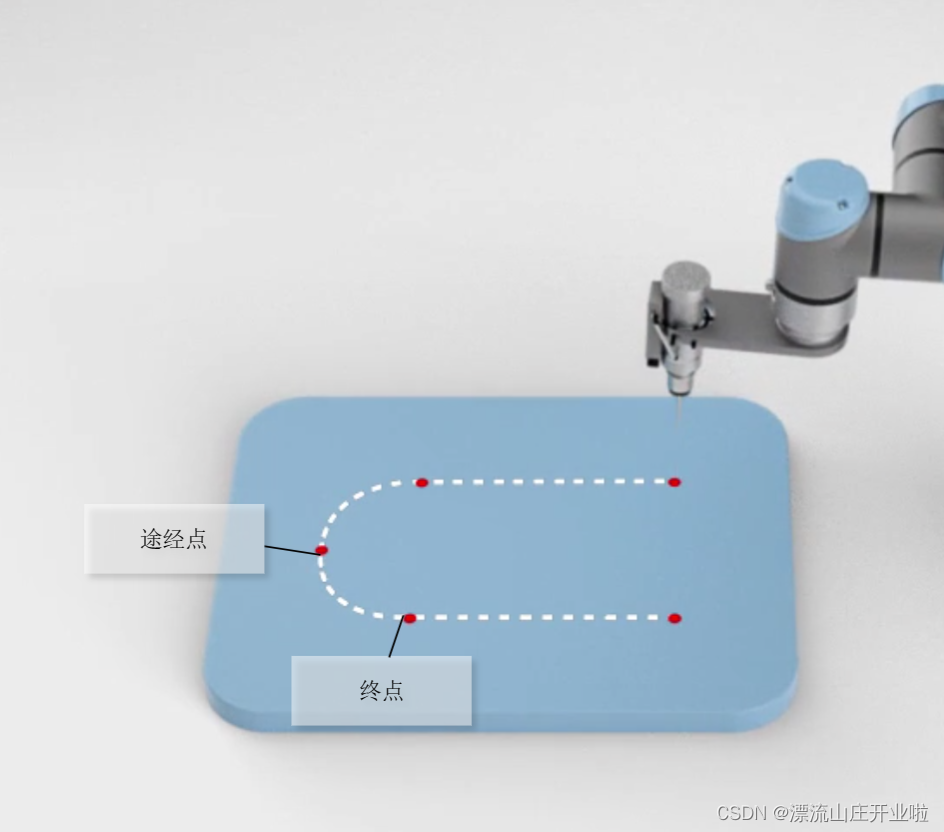

包含两个路店的圆弧运动将会插入程序树

整体程序

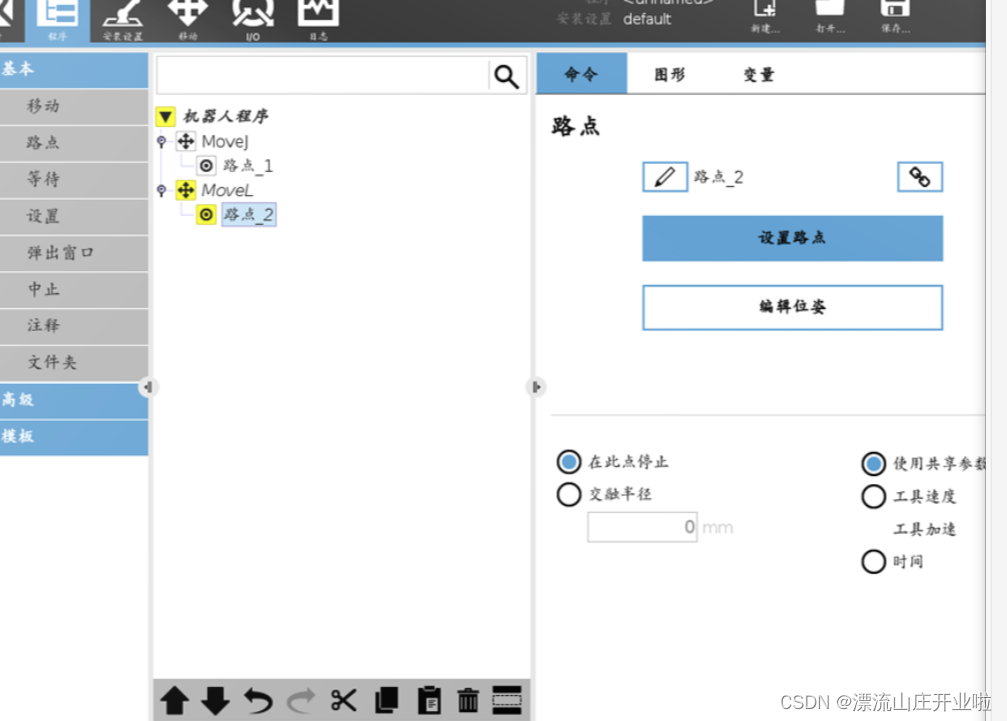

先是Move J 给到一个路点，
然后点击Move J，添加一个并列的move

在这里插入图片描述

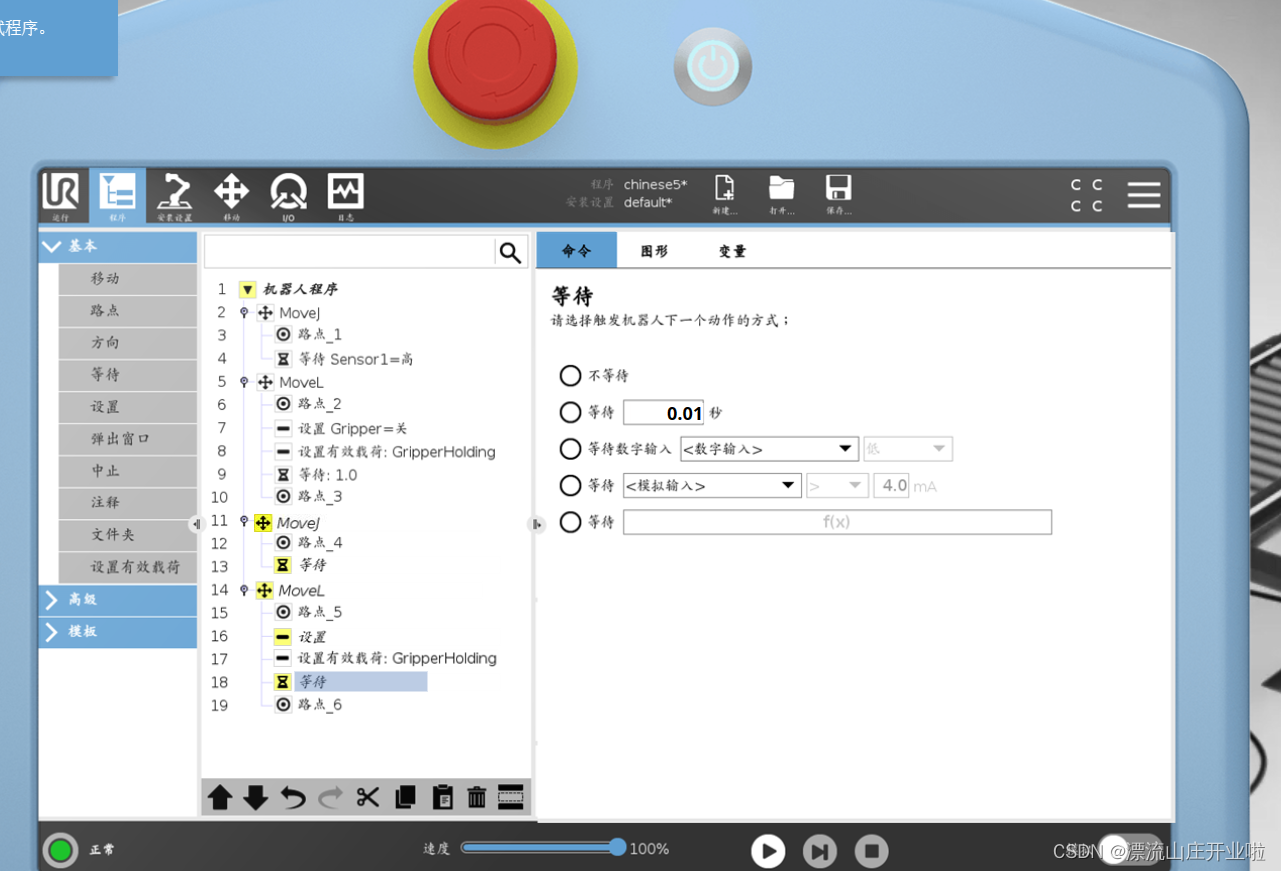

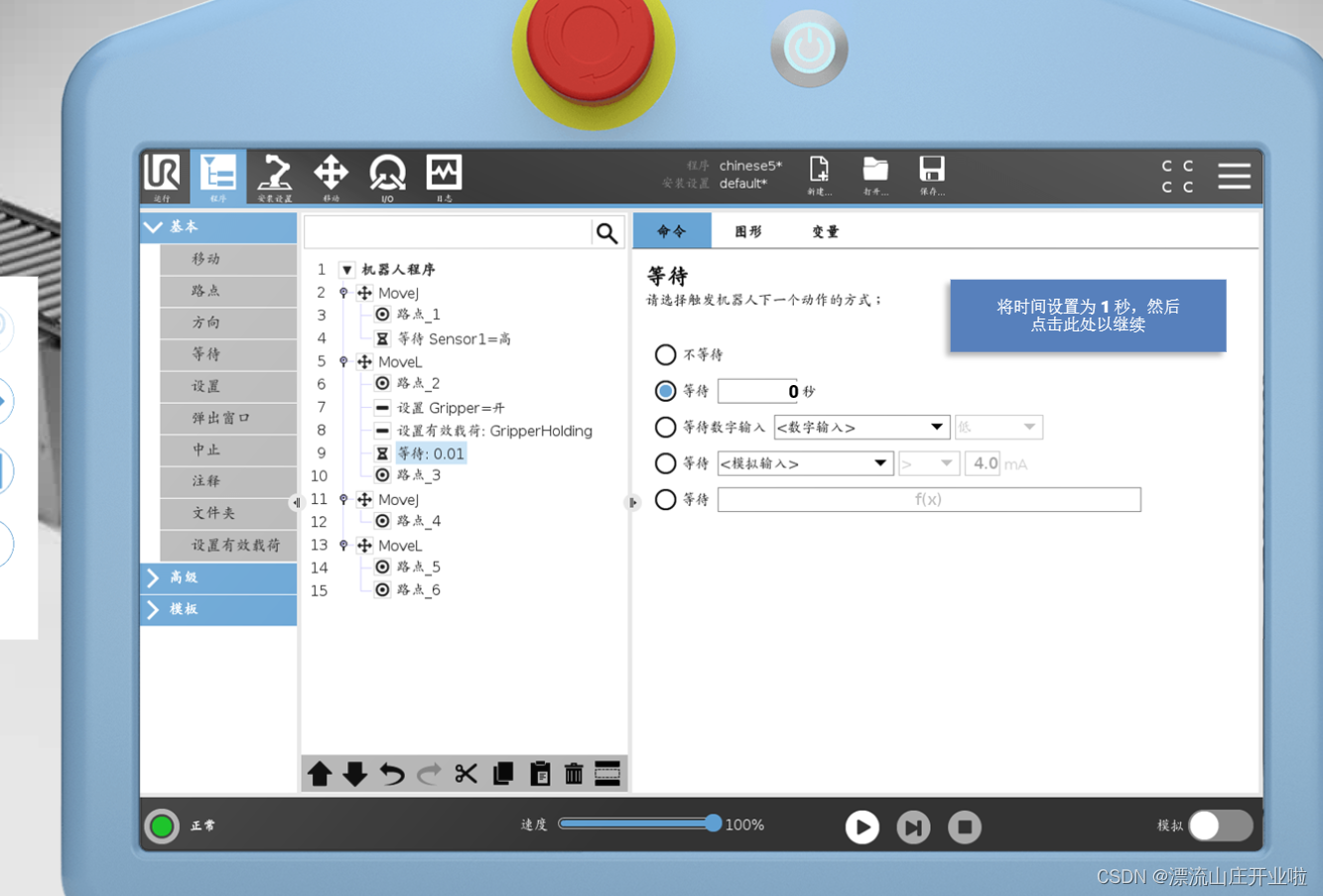

等待命令
等待数字输入

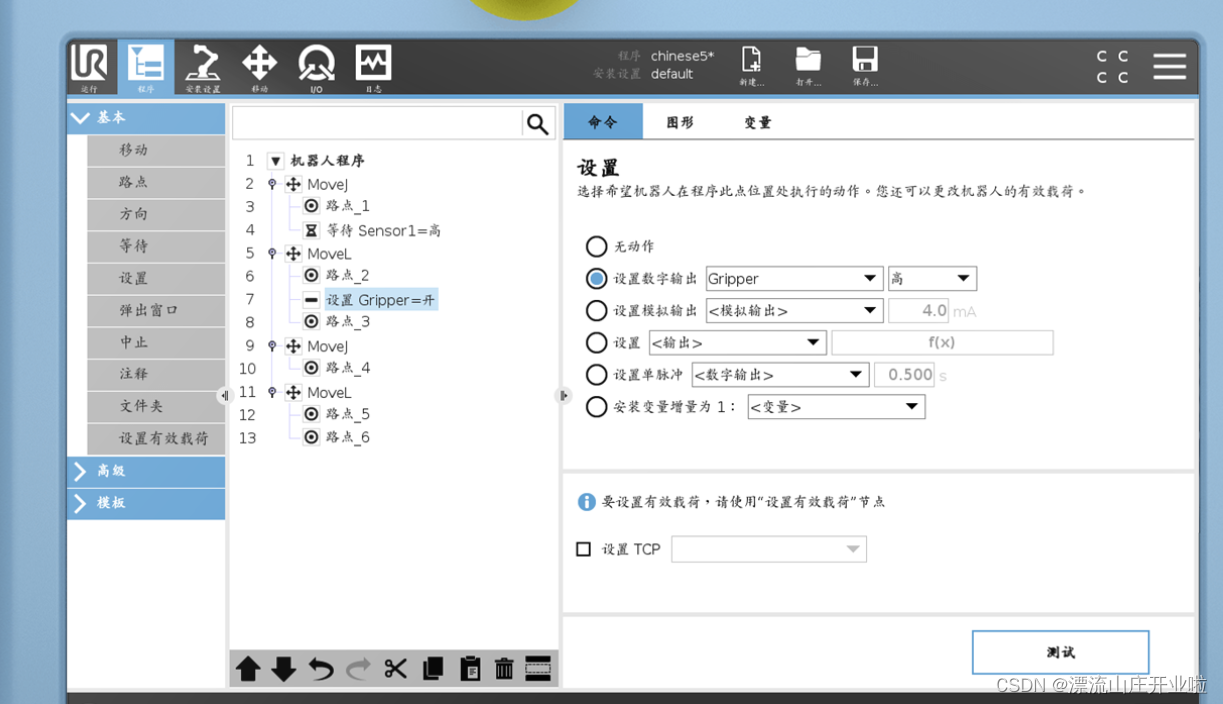

设置数字输出信号夹爪高电平关闭夹爪

在这里插入图片描述

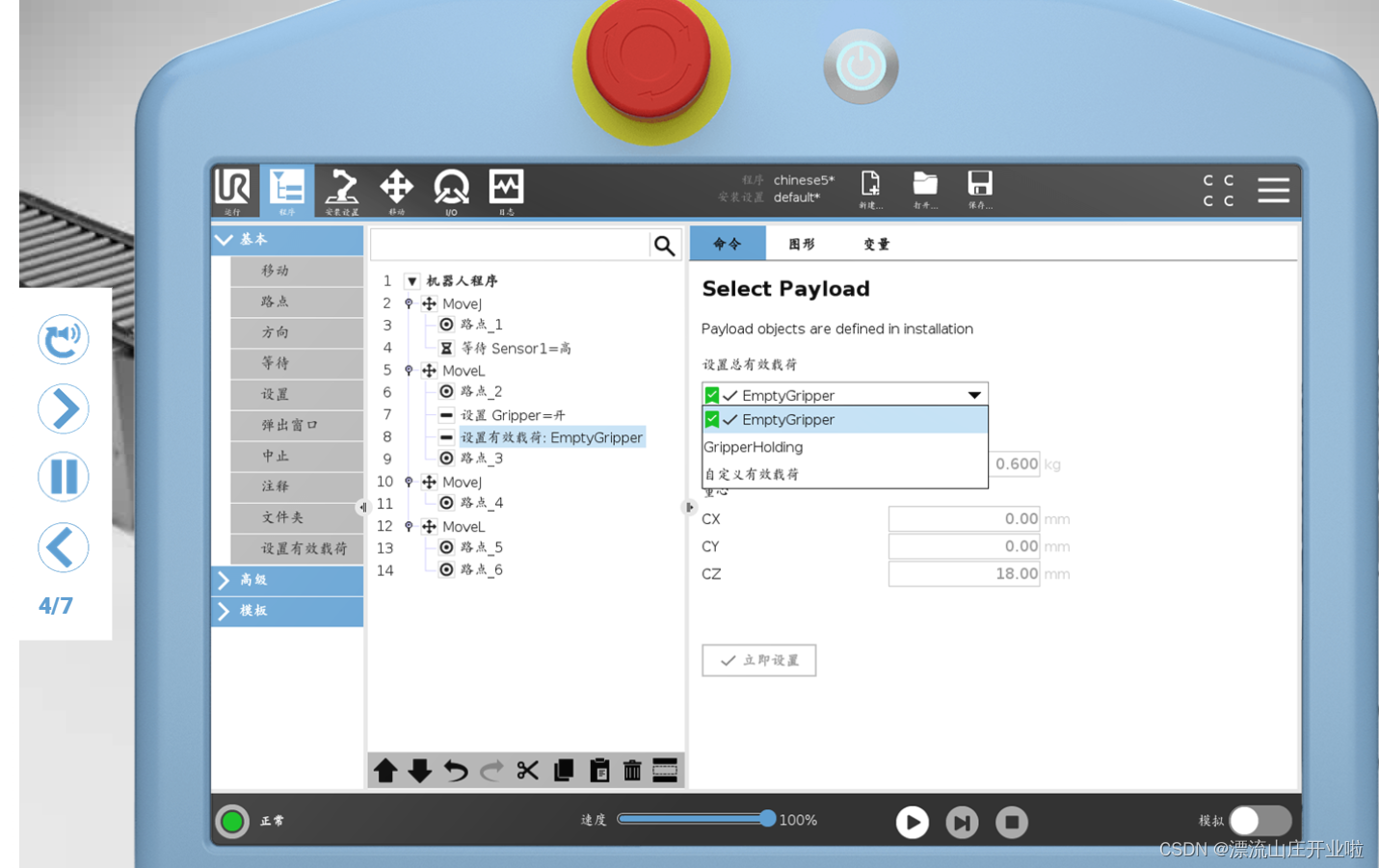

抓了物体后重心变化，载荷变化，加入有效载荷命令。抓完后接着等待1秒。确保抓起

在这里插入图片描述

整体代码

在这里插入图片描述

有效负载和重心

在这里插入图片描述

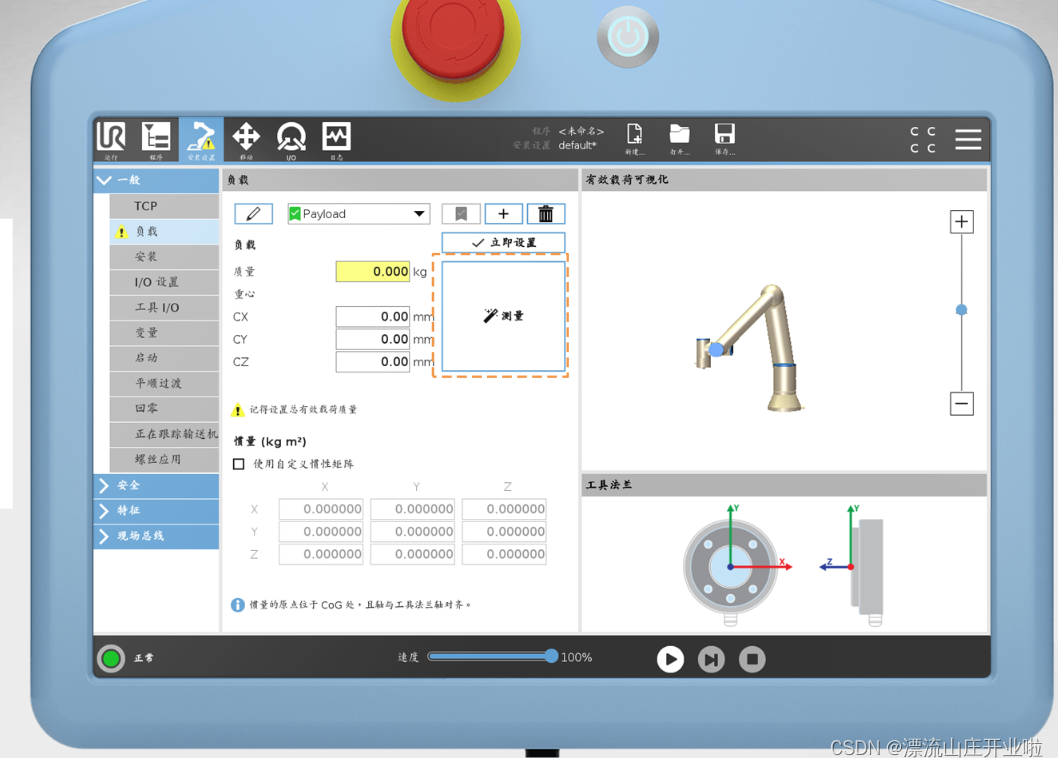

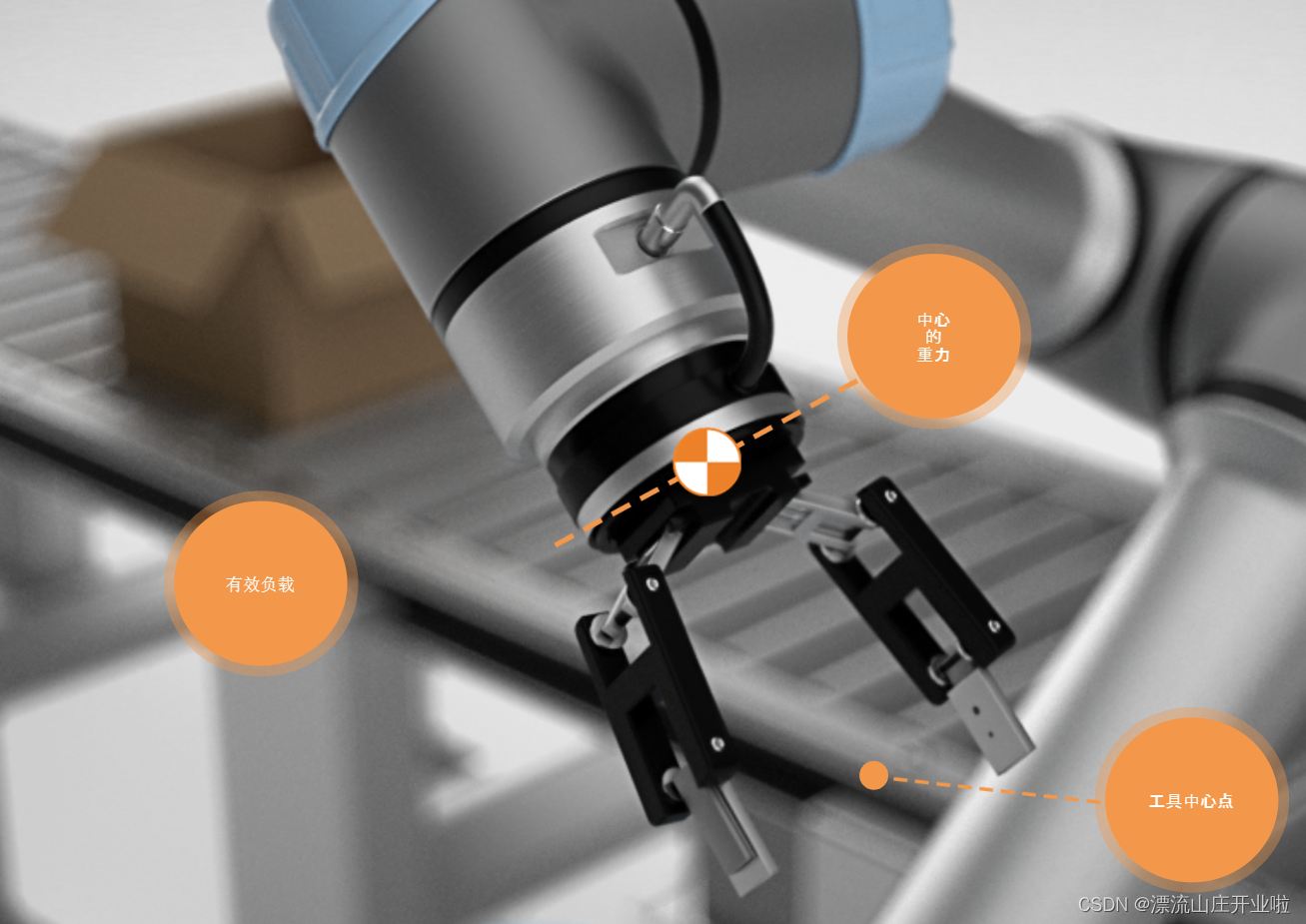

现在你已经学习了两种不同的配置工具中心点的方法，以及如何试教工具方向。下一步是配置有效负载和重心，请记住，有效负载定义为工具的重量。重心则指的是工具上两侧重量均匀分配的那个点。

计算有效负载和重心

在这里插入图片描述

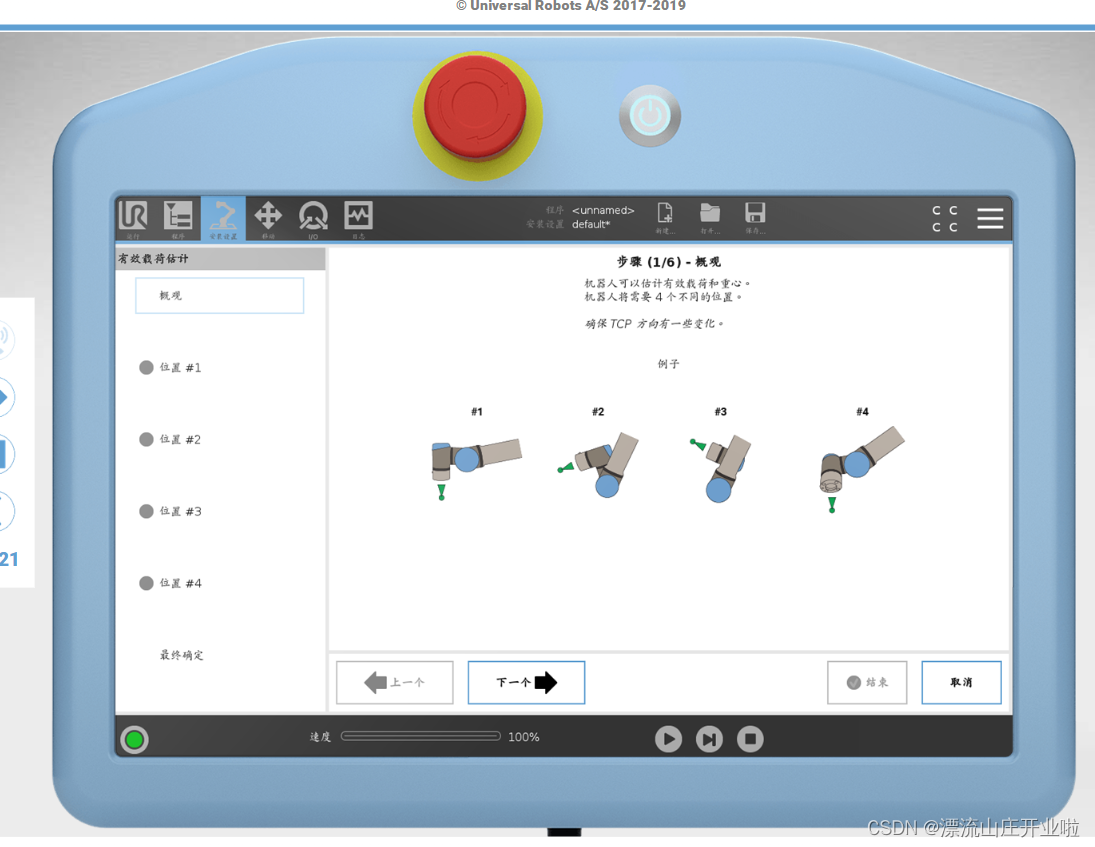

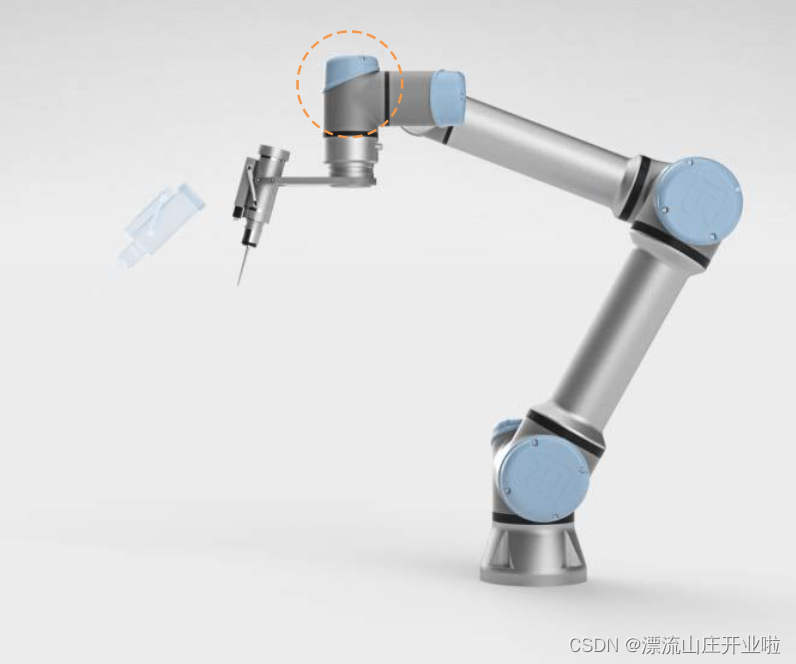

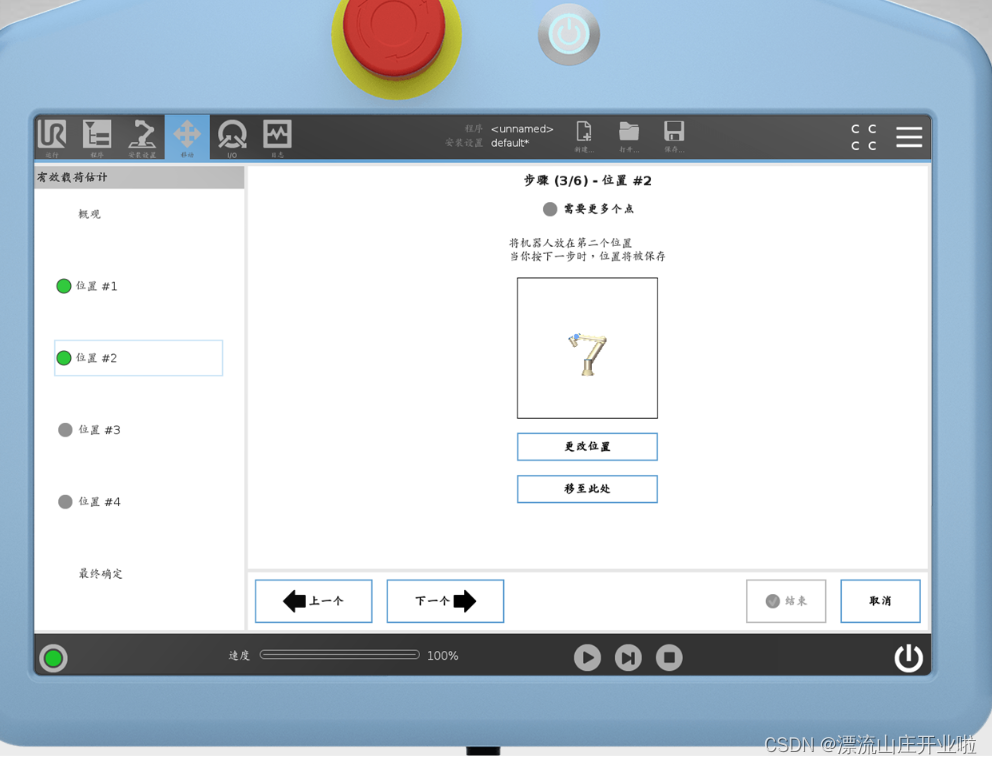

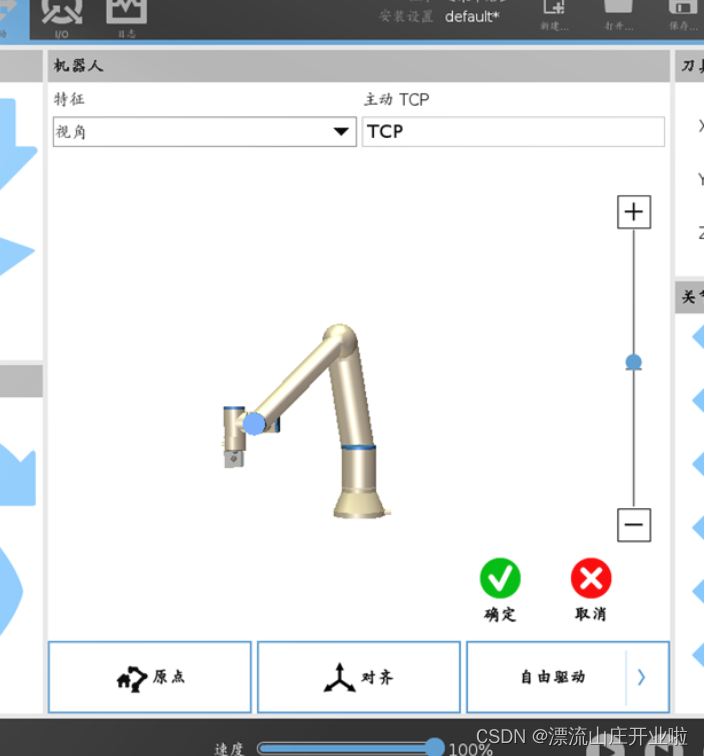

移动4个位置，设置4个位置。不要触碰工具和工具法兰。触碰腕关节到达某位置

在这里插入图片描述

在这里插入图片描述

设置位置，确认位置后，直接下一个

4个位置可以是前后左右摆动四个

与外部设备互动

设置和等待命令
设置可以
IO菜单

夹爪连线

https://blog.csdn.net/vor234/article/details/132204972

在这里插入图片描述

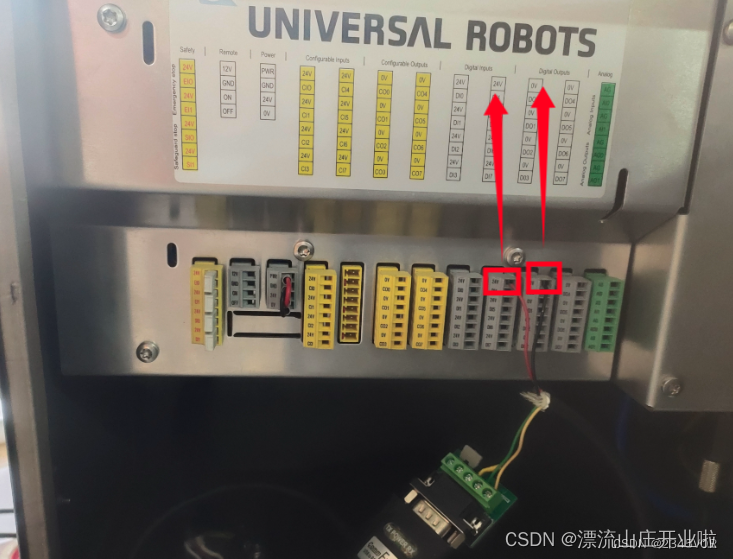

将485缆线分别接在24v和0v控制器上。

其中485模块线缆输出端接USB插口
在这里插入图片描述

安装驱动

示教器拿u盘安装驱动
