【状态估计】基于扩展(EKF)和无迹卡尔曼滤波(UKF)的电力系统动态状态估计附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在智能电网快速发展的当下，电力系统动态状态估计如同电网运行的 “数字眼睛”，精准捕捉系统实时状态是保障电力可靠供应的关键。传统方法在面对电力系统的非线性、强干扰特性时逐渐力不从心，而扩展卡尔曼滤波（EKF）和无迹卡尔曼滤波（UKF）凭借独特优势，成为了前沿研究的 “明星算法”。今天，咱们就来深度剖析这两种滤波算法在电力系统动态状态估计中的表现！

一、电力系统动态状态估计：为何如此重要？

电力系统是一个庞大且复杂的动态网络，每时每刻都在发生变化。从发电厂的机组运行状态，到输电线路的潮流分布，再到用户侧的负荷波动，海量信息都需要被实时监测和分析。动态状态估计的核心任务，就是基于有限的量测数据（如节点电压幅值、相位，支路功率等），通过数学算法推算出整个电力系统的完整状态。

它的重要性体现在多个方面：一方面，准确的状态估计能帮助电网调度人员掌握系统运行状况，提前发现潜在故障隐患，优化调度决策；另一方面，在电力市场环境下，它是交易结算、电网安全评估的重要数据基础。但电力系统的非线性特性（如潮流方程中的非线性关系）和量测数据中的噪声干扰，给状态估计带来了巨大挑战。

二、扩展卡尔曼滤波（EKF）：线性化的 “智慧突围”

1. 核心原理

卡尔曼滤波（KF）原本是用于线性系统的最优状态估计方法，然而电力系统本质是非线性的。EKF 的 “聪明之处” 在于，它通过泰勒级数展开，将非线性系统在当前估计状态点进行一阶线性化近似，把非线性问题转化为线性问题，从而套用卡尔曼滤波的框架进行状态估计。

其核心步骤包括：

• 时间更新

  ：基于上一时刻的状态估计和系统状态转移方程，预测当前时刻的状态和协方差。

• 量测更新

  ：利用量测方程和实际量测数据，对预测值进行修正，得到更准确的状态估计。

2. 在电力系统中的应用与局限

在电力系统动态状态估计中，EKF 能够快速处理量测数据，有效抑制噪声影响。它被广泛应用于实时状态估计场景，为电网运行控制提供支撑。

不过，EKF 的局限性也很明显：线性化近似带来的误差不容忽视，当系统状态变化剧烈或远离线性化点时，线性化近似效果变差，可能导致估计精度下降甚至滤波发散；而且，对于复杂电力系统，手动推导非线性函数的雅克比矩阵（线性化过程中的关键矩阵）工作量大，且容易出错 。

三、无迹卡尔曼滤波（UKF）：“不走寻常路” 的精准估计

1. 独特的 Sigma 点采样策略

UKF 摒弃了 EKF 的线性化思路，采用了一种全新的 “Sigma 点采样” 策略。它通过精心选择一组 Sigma 点（这些点能够近似描述状态变量的均值和协方差），让这些点直接通过非线性函数，然后根据这些点的输出结果来估计状态变量的均值和协方差。

相比 EKF，UKF 不需要对非线性函数进行线性化，因此能更好地保留非线性系统的特性，在处理强非线性问题时具有更高的精度。

2. 电力系统中的卓越表现

在电力系统动态状态估计应用中，UKF 展现出了强大的性能。面对含有大量非线性元件（如电力电子设备）的现代电网，UKF 能够更准确地跟踪系统状态变化，尤其是在系统遭受大扰动（如短路故障、大型机组启停）时，其估计精度优势更加明显 。此外，UKF 不需要计算雅克比矩阵，降低了算法实现的复杂度和出错概率。

四、EKF 与 UKF：实战对比与应用场景分析

为了直观对比两种算法的性能，我们可以通过仿真实验来模拟电力系统运行场景。设定不同的工况，如正常运行状态下的负荷波动、发生短路故障后的系统暂态过程等，对比 EKF 和 UKF 在估计精度、收敛速度、抗噪声能力等方面的表现。

实验结果往往显示：在系统运行状态较为平稳、非线性程度较低时，EKF 凭借其计算量小的优势，能够快速给出较为准确的估计结果；而当系统处于强非线性工况或受到较大干扰时，UKF 的估计精度则远超 EKF，不过其计算量相对较大，对计算资源要求更高。

因此，在实际应用中，可以根据电网的具体运行情况选择合适的算法。对于对计算速度要求高、系统非线性程度低的场景，EKF 是不错的选择；而在需要高精度估计、处理复杂非线性问题时，UKF 则更具优势。

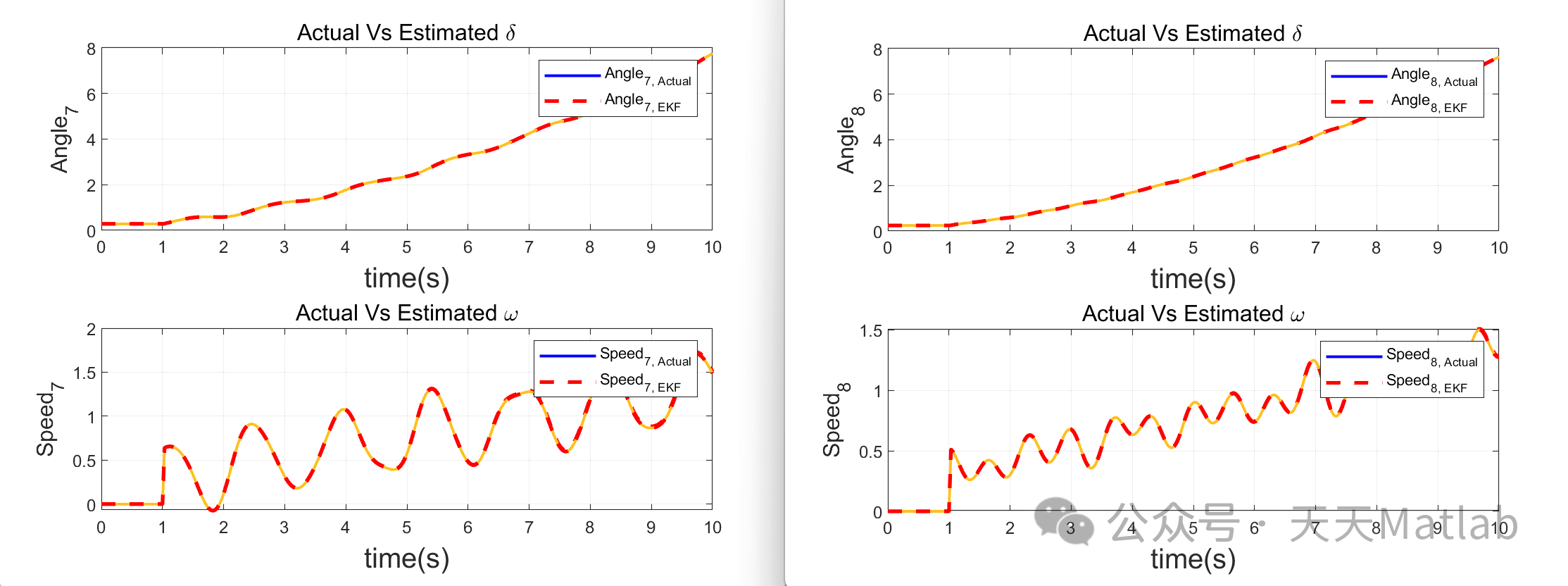

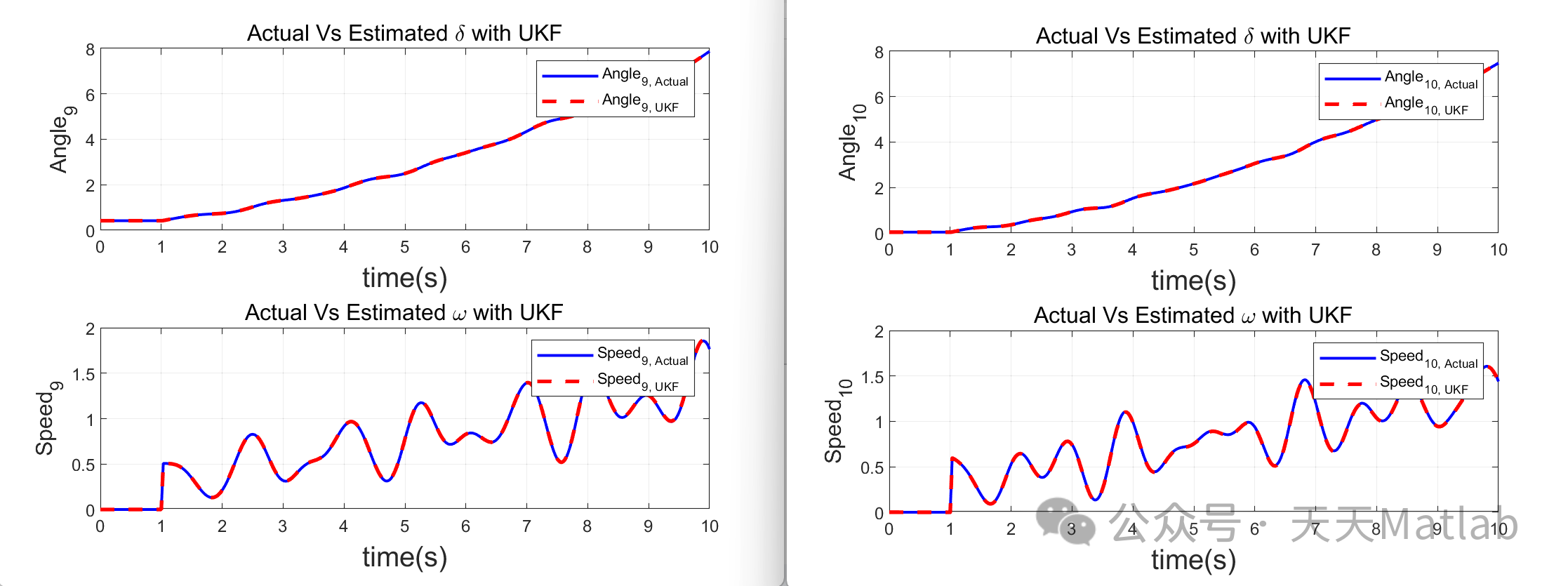

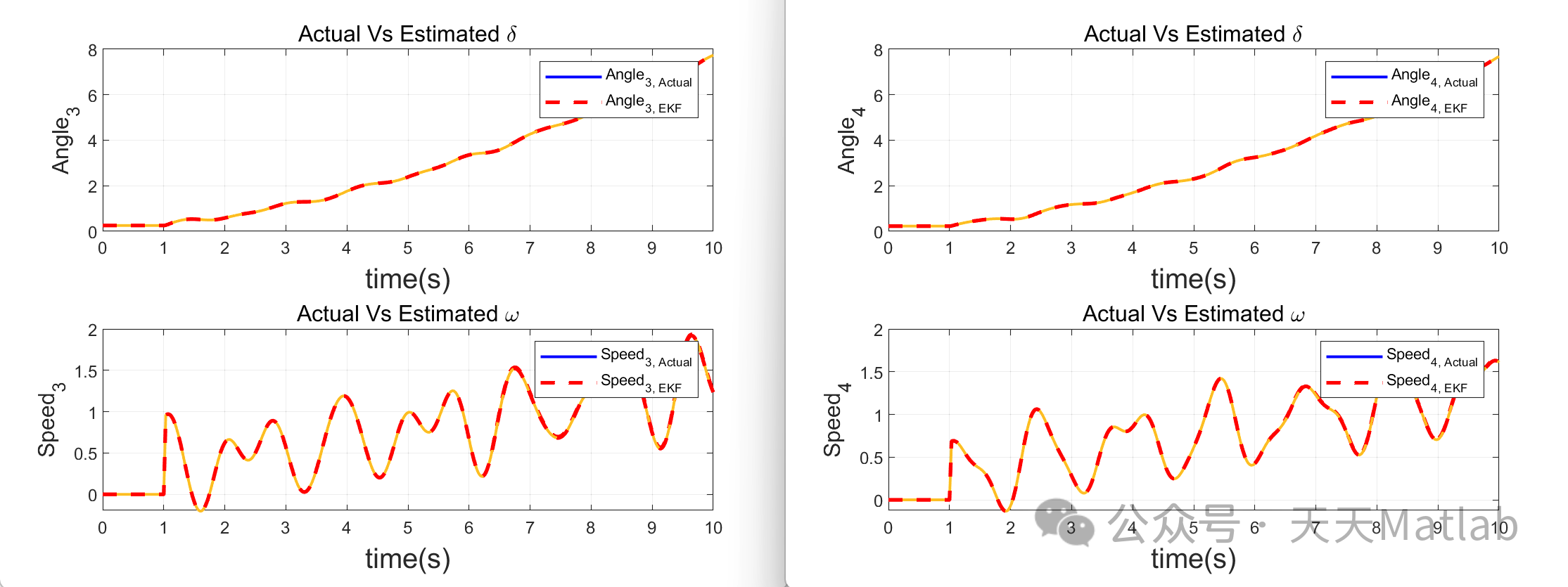

⛳️ 运行结果
