BLDC (无刷直流电机) 六步式控制方法

1本文目的

最近在参与BLDC电机控制的项目，在网上也查看了无刷电机相关控制原理和方式。
但最终此项目使用的是六步式控制方式控制轮毂电机，所以此篇简述六步式的控制方法，以备之后查阅。（六步式的控制方式相较于FOC和SVPMW是比较简单的，这两个内容在CSDN上有非常经典的文章）

轮毂电机线束

轮毂电机有U、V、W三个控制线和A、B、C三根霍尔位置信号线，2根霍尔传感器电源线，（可能还有其它线束，因未使用，不描述）
至于控制线的定义被叫做UVW还是ABC，这个与无刷电机的控制原理有关，此篇中不再描述。

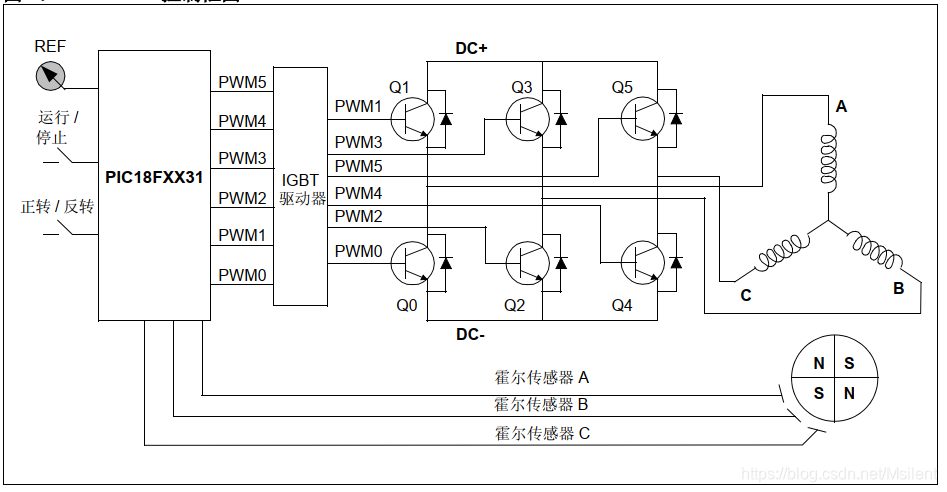

2控制器的主要电路

3控制方法说明

对应控制框图中的MOS的序号，表3和表4中相电流的控制就是六步式要描述的内容。
表3表4中的霍尔传感器输入ABC的值，不同的电机会有不同的值，这个值的对应关系是需要标定的。

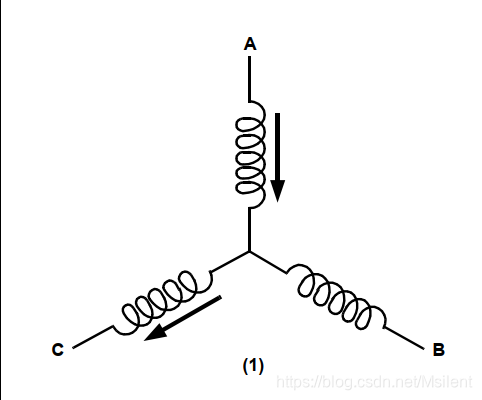

序号1-6对应的相电流，比如A关闭，B是DC-，C是DC+， 描述的是电机C端为高电势、B端为低电势，A端断开。电流方向如下图所示

其实序号1-6对应的步骤，也就是对MOS的通断控制，哪一个步骤作为第一步都是可以的，然后按着顺序完整这六步就可以。

4实际项目调试

1说明

项目为自研项目、轮毂电机控制器也是临时找了个控制器。当前阶段只实现前进、后退、停止、变速控制即可。
6路PWM控制依据六步的顺序分别控制Q0-Q5的通断，使用高边MOS常开, 控制低边MOS的PWM占空比的方式实现电机转速的调整。这里提到的控制都是开环控制。
通过IO中断或IOC中断捕获ABC的上升沿和下降沿事件，并且读取ABC的电平状态，与控制步骤结合形成新的控制表，如表3表4所描述。

#2调试方式
(1)调试MCU程序、具备6路PWM控制、霍尔位置信号的捕捉；示波器监控ABC三路波形变化
(2)先按固定顺序、固定时间，分别按控制步骤1、2、3…6的顺序控制电机；
例如每个1s，控制步骤加1，观察ABC位置信号波形变。

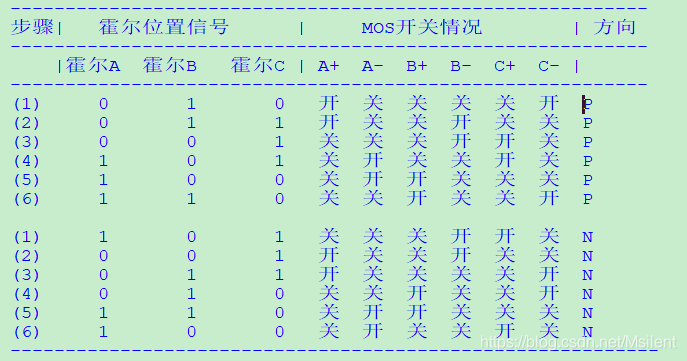

找到控制步骤与ABC位置信号的值的关系。形成新的表。 如下表，就是新标定出来的表

（3）程序控制
通过IO的上升沿或者下降沿采集位置信号ABC的变化，所以在变换步骤前，需要轮毂电机有个初始的位移，可以通过读取当前ABC的值，确定驱动的初始步骤是哪个。然后在ABC位置信号的IO上升沿下降沿中断中按表顺序执行控制步骤。
控制步骤= ABC对应的步骤+1；

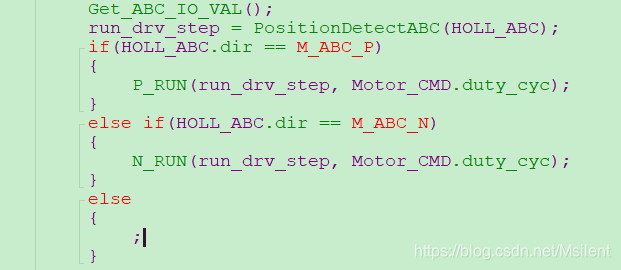

#2实际程序节选

以下代码段实现了根据ABC的电平状态，得到控制步骤的功能。

const unsigned char HOLL_TABLE_P[holl_table_num] = {0x55, 2, 3, 1, 5, 4, 6};	//0x55用于站位,为无效值
const unsigned char HOLL_TABLE_N[holl_table_num] = {0x55, 5, 1, 3, 2, 6, 4};	//0x55用于站位,为无效值

`unsigned char PositionDetectABC(TYPE_POSITION_ABC holl)
{
	unsigned char holl_table_index = 0;			//holl值在holl表中对应的序号
	unsigned char step_run = 0;
	unsigned char i=0;

	if(holl.ha == 1)								/*A位置信号高电平*/
	{
		holl_val |= 0x04;
	}
	else											/*A位置信号低电平*/
	{
		holl_val &= 0xFB;
	}

	if(holl.hb == 1)
	{
		holl_val |= 0x02;
	}
	else
	{
		holl_val &= 0xFD;
	}

	if(holl.hc == 1)
	{
		holl_val |= 0x01;
	}
	else
	{
		holl_val &= 0xFE;
	}
	holl_val &= 0x07;


	if(holl.dir == M_ABC_P)
	{
		for(i=0; i<holl_table_num; i++)
		{
			if(HOLL_TABLE_P[i] == holl_val)
			{
				holl_table_index = i;
			}
		}

		step_run = holl_table_index + 1;
		if(step_run == 7)
		{
			step_run = 1;
		}

		if(holl_table_index == 0)
		{
			step_run = 0;
		}
	}
	else if(holl.dir == M_ABC_N)
	{
		for(i=0; i<holl_table_num; i++)
		{
			if(HOLL_TABLE_N[i] == holl_val)
			{
				holl_table_index = i;
			}
		}

		step_run = holl_table_index + 1;
		if(step_run == 7)
		{
			step_run = 1;
		}

		if(holl_table_index == 0)
		{
			step_run = 0;
		}
	}
	else
	{
		step_run = 0;
	}

	return(step_run);
}
