车载以太网常见失效问题

硬件系统问题分析 05

车载以太网常见失效问题

---

提示：写完文章后，目录可以自动生成，如何生成可参考右边的帮助文档

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、故障现象

一般表现为以太网PING不通

---

二、分析过程

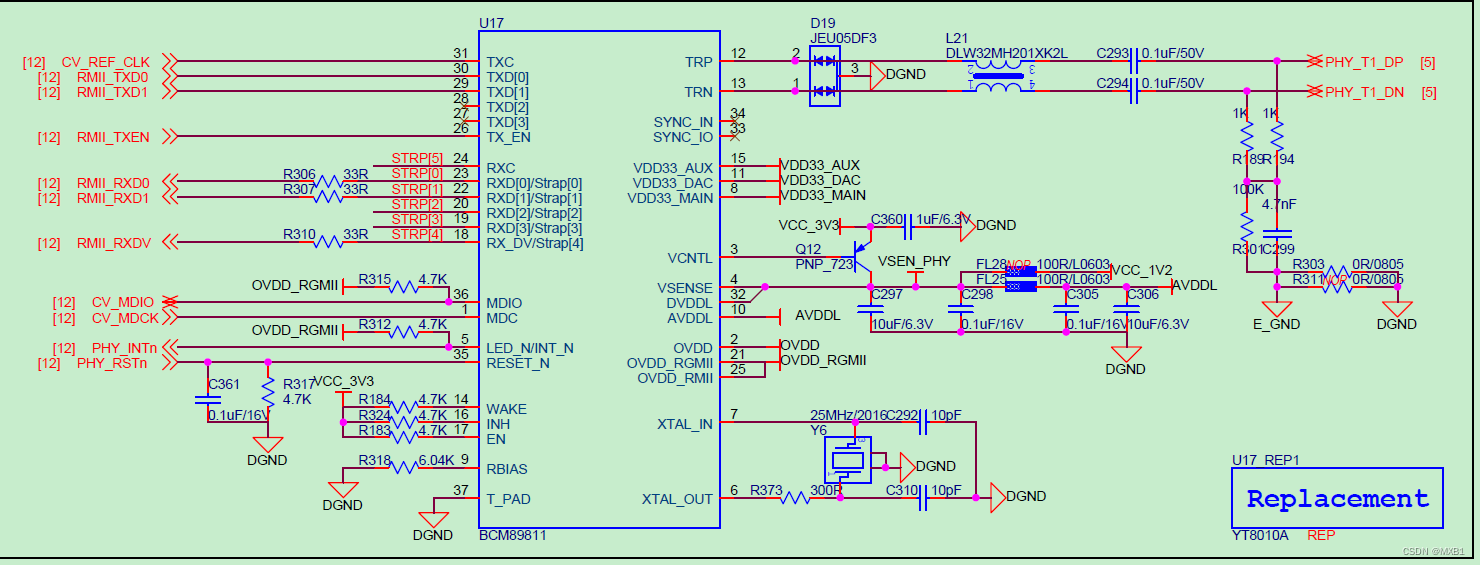

1.原理图分析

2.测试过程

一般常见的故障原因是共模电感L21短路；
近期发现Q12 CE极短路；
另外，还有配置电阻问题：主控SOC的IO内部上下拉配置和Strap电阻的需求不匹配，导致无法正确识别strap电阻的配置，造成驱动加载错误；
另还有可能是C293/C294电容短路；
如果是千兆网路，晶振电路在高低温下的波形格外也需要注意；

---

故障原因总结

近期遇到三极管CE短路；
