【电子基础】MOSFET 关键参数(MOS管损耗，寄生电容 dv/dt)

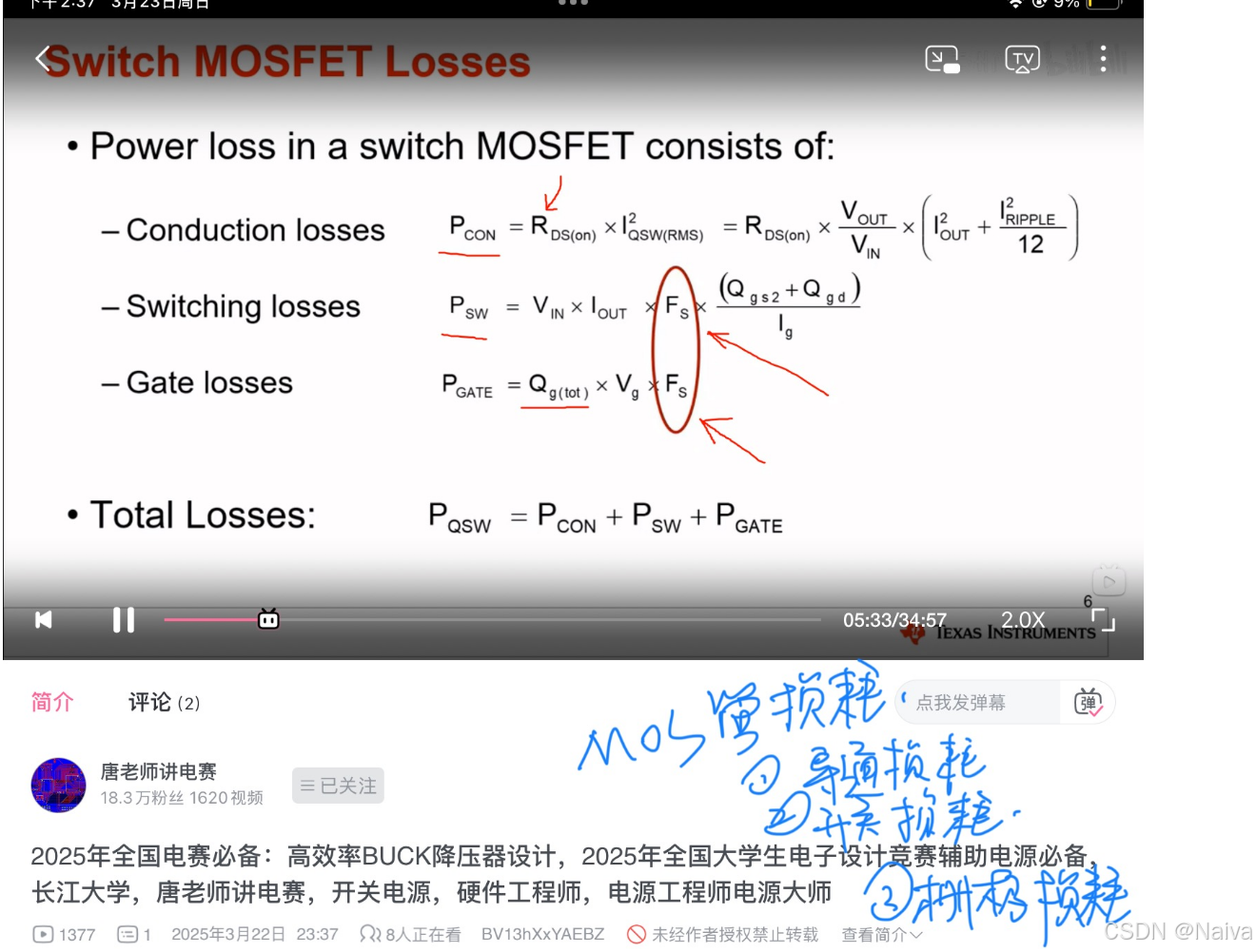

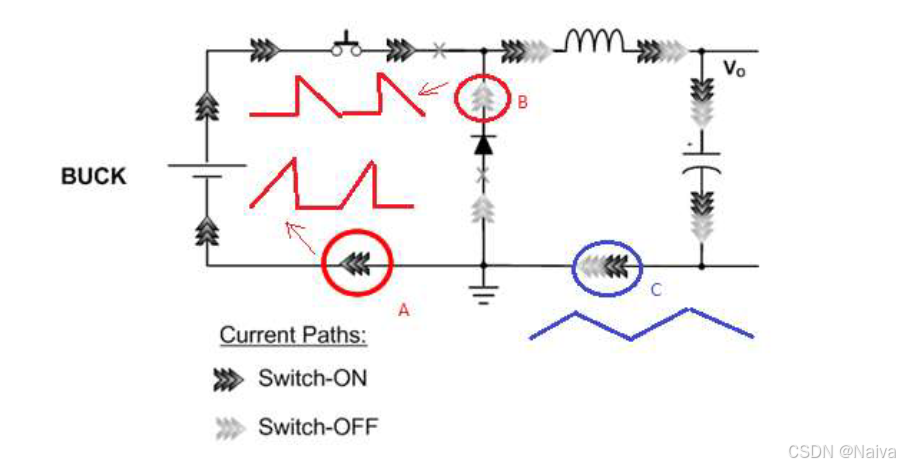

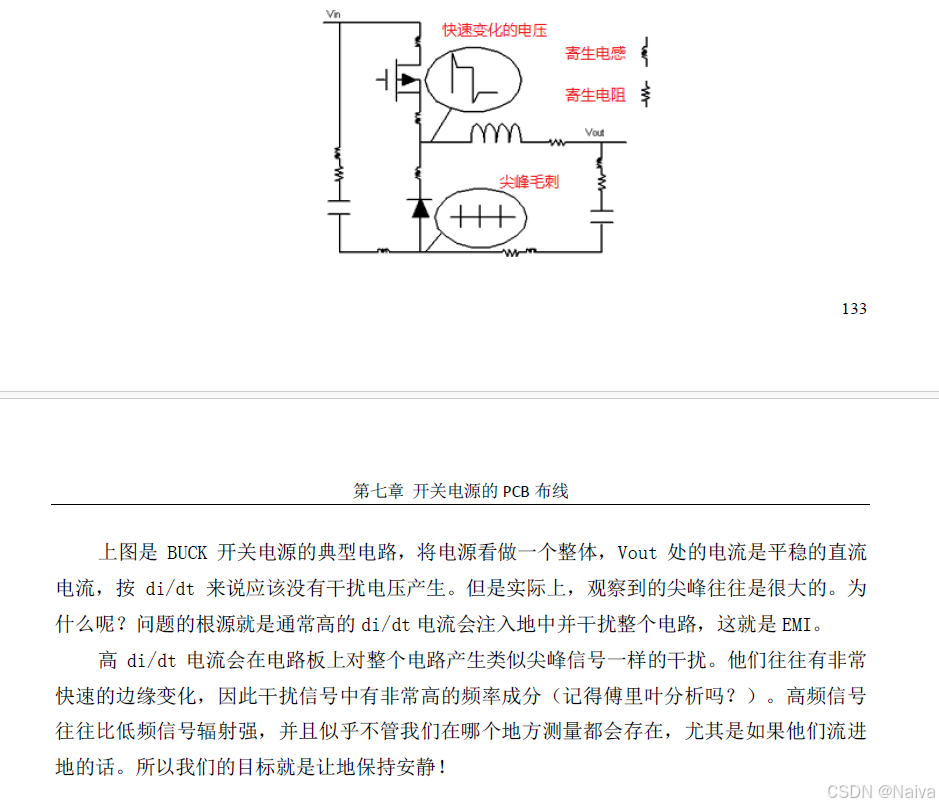

MOSFET 损耗

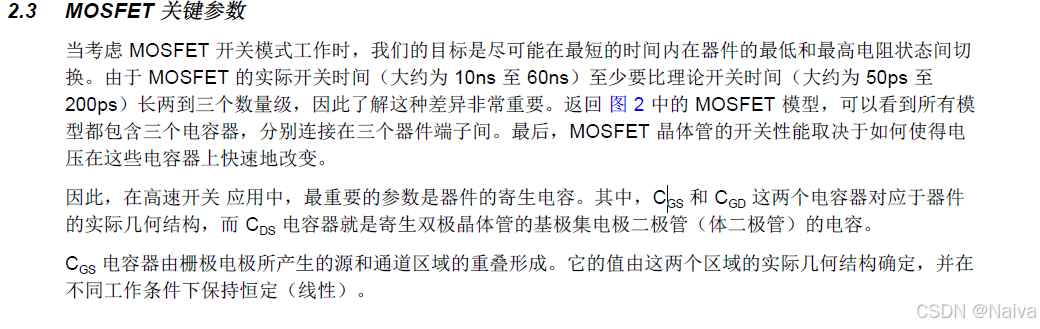

MOSFET 关键参数

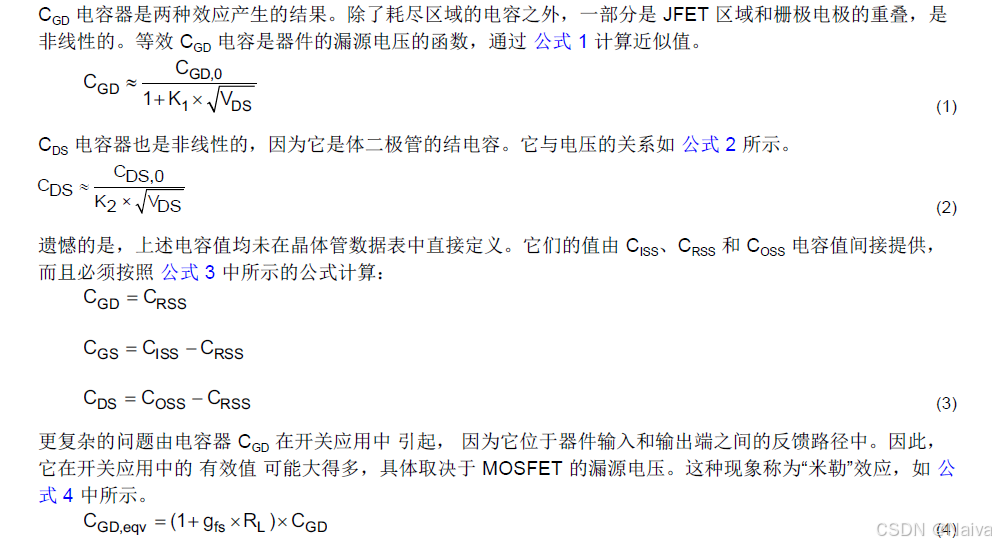

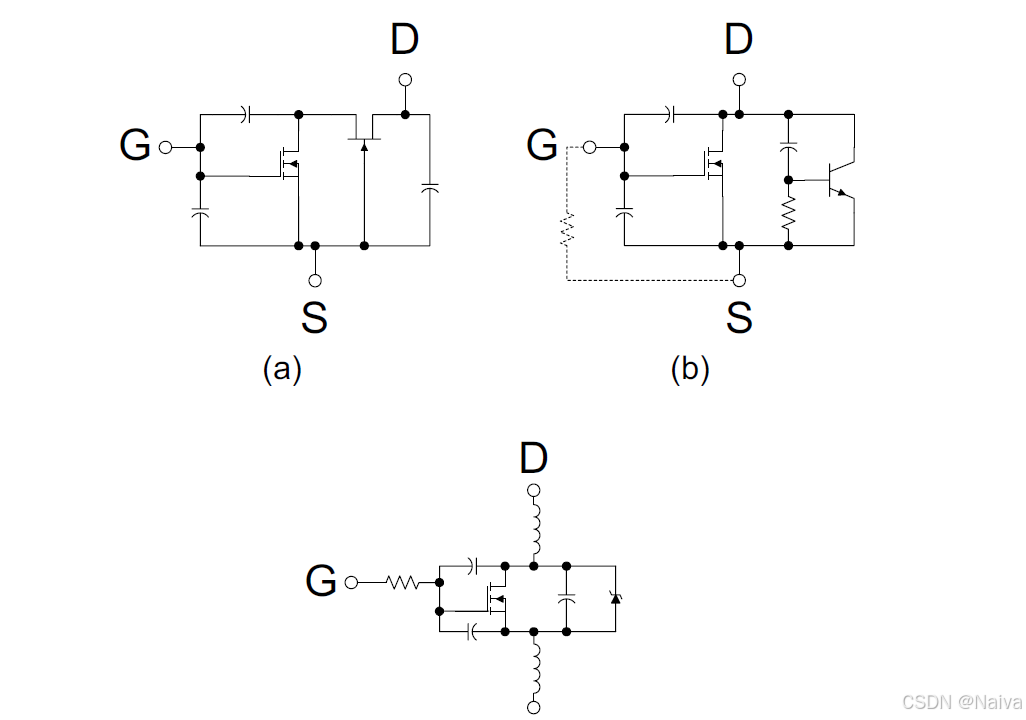

1.寄生电容dv/dt

2.栅极网状电阻RG,I

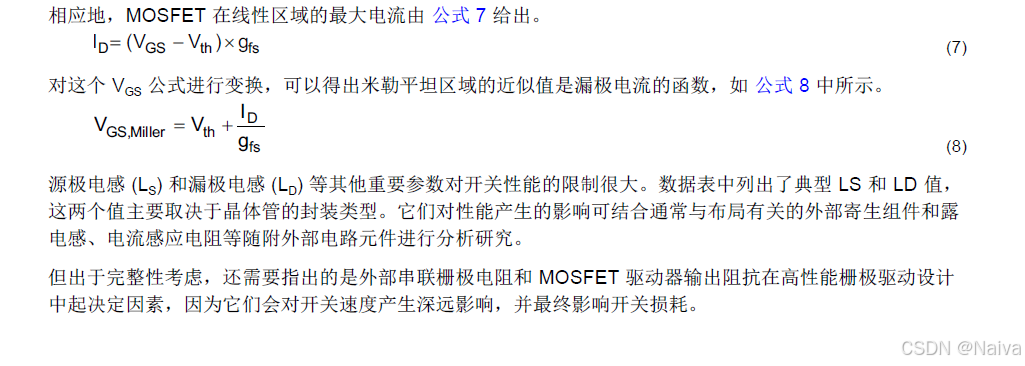

3.源极电感Ls/ 漏极电感Ld

---

$\frac{dv}{dt}$ 的定义

$\frac{dv}{dt}$ 是微积分中的一个表达式，表示变量 $v$ 对时间 $t$ 的导数，即 瞬时变化率。其物理或工程意义取决于 $v$ 的具体含义。以下是几种常见场景的解释：

---

1. 数学定义

• 符号意义：
  $\frac{dv}{dt}$ 表示函数 $v(t)$ 随时间 $t$ 变化的瞬时速率。
  数学上，它是当时间变化量 $\Delta t$ 趋近于零时，$v$ 的变化量 $\Delta v$ 与 $\Delta t$ 的比值极限：
  $$\frac{dv}{dt}=\underset{\Delta t\to 0}{\lim }\frac{\Delta v}{\Delta t}.$$

---

2. 物理学中的意义

• 若 $v$ 是速度：
  $\frac{dv}{dt}$ 表示加速度（acceleration），即速度随时间的变化率。
  例如：自由下落的物体，加速度为重力加速度 $g\approx 9.8{\text{m/s}}^2$，即 $\frac{dv}{dt}=g$。

• 若 $v$ 是其他物理量：
  如体积、电压等，则 $\frac{dv}{dt}$ 表示该量的瞬时变化速率。

---

3. 工程中的应用

电路分析

• 电压变化率：
  在电容器中，电流 $i$ 与电压变化率 $\frac{dv}{dt}$ 成正比：
  $$i=C\cdot \frac{dv}{dt},$$
  其中 $C$ 是电容值。高频电路中，高 $\frac{dv}{dt}$ 可能引起电磁干扰（EMI）。

机械系统

• 加速度控制：
  在电机或机器人控制中，限制 $\frac{dv}{dt}$ 可避免机械冲击，实现平滑启停。

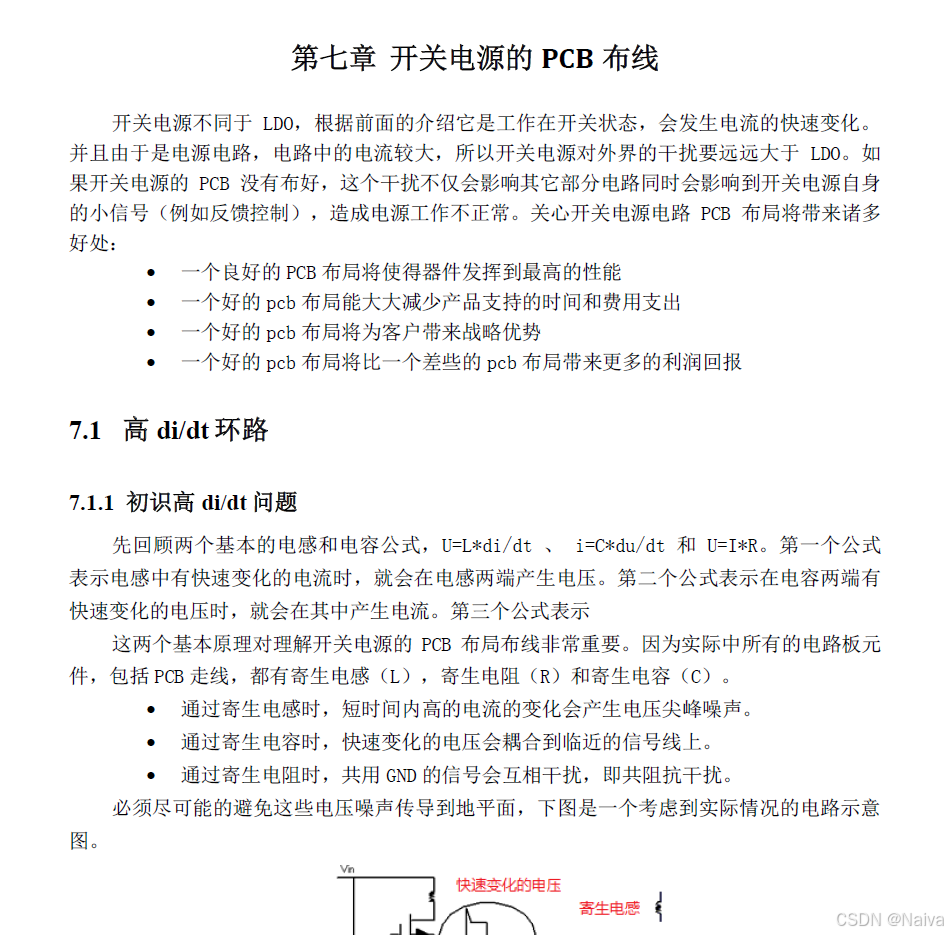

(资料：《TI_书籍电源》 介绍基础的LDO,DC-DC,元器件和PCB画板知识)

示例

• 汽车加速：若车速从 0 加速到 60 m/s 用时 10 秒，则平均加速度为 $\frac{60}{10}=6{\text{m/s}}^2$，瞬时加速度 $\frac{dv}{dt}$ 可能随时间变化。
• 电容器充电：充电时电压 $v(t)$ 逐渐上升，$\frac{dv}{dt}$ 初期较大，后期趋近于零。

---

总结

$\frac{dv}{dt}$ 的核心含义是 “变化的快慢”，具体应用需结合上下文。若你有特定场景（如物理、电路、机械等），可进一步探讨！

---

$DV/DT$ 是一种表示电压变化率的术语，常用于描述电压随时间的变化速率。它是一个物理量，用于量化电压在单位时间内的变化幅度。具体来说：

1. 定义：

• $DV$ 表示电压的变化量（单位是伏特，V）。
• $DT$ 表示时间的变化量（单位是秒，s）。
• $DV/DT$ 则表示单位时间内电压的变化速率，即电压每秒钟变化多少伏特，通常以 V/s（伏特每秒）为单位。

2. 含义：

• $DV/DT$ 的数值越大，表示电压变化越快。
• 该值通常用于分析电压信号的变化速率，特别是在电气和电子系统中，比如电力电子学、开关电源、以及信号处理等领域。
• 在很多应用中，$DV/DT$ 是用来描述电气设备或电路中的快速电压波动或过渡。例如，在高频开关电路中，电压的变化速率（$DV/DT$）对系统的稳定性和效率有很大的影响。

3. 应用示例：

• 电源设计：在电源转换器中，$DV/DT$ 可以用来描述开关的转变速率，尤其是在开关电源（如DC-DC转换器）中，开关的电压变化速率会影响电路的效率、噪声以及电磁干扰（EMI）。
• 信号传输：在信号处理和传输中，$DV/DT$ 可以描述信号的上升时间和下降时间，尤其是在高速数字电路中，快速的电压变化是性能优化的一个关键因素。
• 过压保护：在过压保护电路中，$DV/DT$ 也可能用来判断电压变化过快，触发保护机制。

4. 物理意义：

• $DV/DT$ 可以看作是电压变化的速度，类似于物理学中速度（位移变化率）的概念。例如，当电压快速上升或下降时，$DV/DT$ 会是一个较大的值，表示系统正在经历快速的变化。

5. 电气设计中的重要性：

• 高 $DV/DT$ 可能会引起电路中一些不希望出现的现象，如电磁干扰（EMI）、瞬态过电压等。因此，控制 $DV/DT$ 是很多电路设计中重要的考量因素，尤其是在设计高频开关电源或高速数字电路时。

总结：

$DV/DT$ 是描述电压变化速率的一个重要参数，它在电子和电力电子学中有广泛的应用。理解和控制 $DV/DT$ 对于提高系统稳定性、减少噪声干扰、优化电路设计至关重要。
