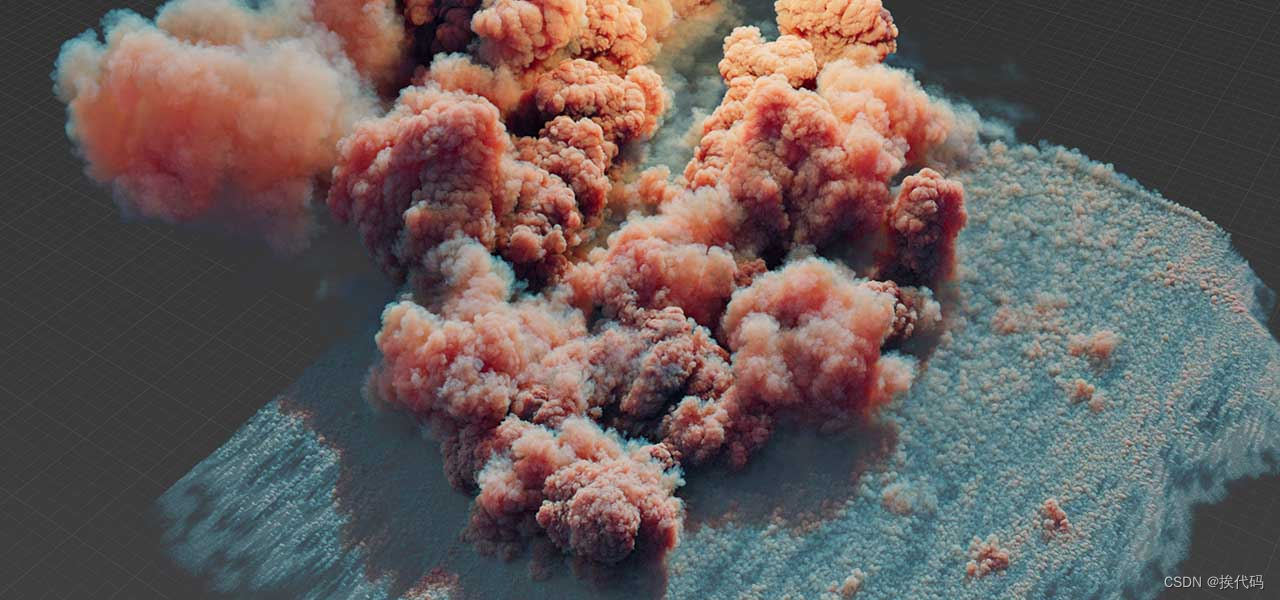

Pyro为Houdini的体积流体（volumetric fluid）模拟包；用于烟、火、爆炸，也可用于其他类似流体现象，如雾、雪崩；

注，与FLIP相反，Pyro不使用粒子来追踪流体，由于粒子对surface解析非常有用，因此Pyro不适合模拟液体；

Differences between legacy and sparse pyro

Legacy pyro works

H18之前，使用fuel场燃烧，在高温区，fuel被点燃，形成瞬时的burn场以提供heat场，从而捕获烟雾的发射部分；最后，输出将由积累的heat和瞬时burn场产生；

Sparse pyro works

新推荐的工作流，要求在SOP中生成瞬时burn场并作为源的一部分；此burn会被合并到flame和divergence场；此方法具有可预测和更多控制的优点；

Getting started with pyro using shelf tools

Simple FX shelf工具架，生成pyro模拟（使用Pyro Solver SOP），提供快速友好的用户体验，并避免手动构建动力学网络；通常是更好的选择，因为更简单、更友好、不需要分离的动力学网络；

Pyro FX shelf工具架，使用DOP pyro设置案例；

Related pyro nodes

Sourcing

Sourcing负责向模拟注入新的流体，建议使用光栅化点属性（Volume Rasterize Attributes）的方法来创建source volumes，可使用粒子模拟的结果来发射源；

Sourcing相关节点
Pyro Source	将几何体转化为具有指定属性（如density、temperature）的点，可操作这些属性，以调整烟火特性；
Pyro Source Spread	模拟点上的fuel燃烧及heat扩散；
Pyro Burst Source	创建爆炸核心的源点，且塑造爆炸的外观；
Pyro Muzzle Flash（Pyro Burst Source）	创建枪火源点，且塑造枪口闪光的外观；
Pyro Shockwave（Pyro Burst Source）	创建爆炸冲击波源点，且塑造冲击波；
Pyro Scatter from Burst	在爆炸核心创建点，用于生成拖尾，火花，各种粒子，及飞溅的刚体碎片；
Pyro Trail Path	生成用作拖尾的曲线（为Pyro Trail Scource）；
Pyro Trail Scource	生成沿曲线运动的源点；
Pyro Source Pack	从输入的volumes创建packed source，可合并多个packed source，可被实例化到pyro模拟中；
Pyro Spawn Sources	创建spawn点，实例化源库的元素，可精确控制位置和时间；
Pyro Sources Instance	从spawn点生成实例化源点；
Debris Source	使用RBD Bullet Solver输出来生成源点，用于从破碎处发射烟雾；
Attribute Noise	对点添加随机，以创建更有趣更真实的烟火效果；
Volume Rasterize Attributes	从点和点属性生成volume，为Pyro Solver；

DOP simulation

Pyro动力学模拟的基本构成为：object、sourcing、solver；Smoke Object(Sparse)创建所有必要的场，Volume Source负责导入源，最终Pyro Solver(Sparse)应用力及演算流体场；

DOP Simulation
Smoke Object	控制精度和域，及可视化；
Volume Source	导入volumes，并与object场合并（具有多种合并方式）；
Volume Instance Source	与Volume Source类似，合并volumes，但使用实例化点；
Pyro Solver	基于Smoke Solver构建，添加火等控制；
Smoke Solver	烟雾解算器，但没有flame；
DOP Import Fields	将模拟结果导入的SOP，以输出和渲染；使用Pyro Bake Volume SOP创建和调整可视化数据；

SOP simulation

Pyro模拟可完全在单个SOP中，避免切换；使用Pyro Solver SOP，pyro动力学网络的封装，可适用于大多数模拟；内置了Pyro Post-Process和Pyro Bake Volume，以确保可渲染；

Post-Processing

处理解算完的volume，以节省空间是非常重要的；可使用此节点，来优化；Pyro Solver SOP节点的Quick Setups->Optimize Exports可降低90%大小；

Rendering

最后是在视图或渲染中，尽可能获得最佳外观；须调整默认的颜色显示，默认是gamma2.2不足以显示和渲染pyro；使用ACES（Academy Color Encoding System）；
