因为我本人真的费了好大的力气才跑通，真的很感谢CSDN很多大佬的帮助。我想把大家的综合整理，来帮助更多和我一样需要帮助的人！
获取源码
这个就很简单了，直接上连接，反正我用的是这个：链接: link
Pointnet++ 代码包介绍
这里我没有什么太多需要解释的，一般你能用到pointnet++，并且下载了，应该多多少少都能看
明白！基本介绍如图所示：
代码运行的可以在CMD也可以在pycharm，运行的命令在README.md都有，我这里就不搬运了，github也有。
部件分割训练（train）与测试（test）
单纯想用官方数据集跑通的话，可以参考这位博主：PyTorch复现PointNet++——模型训练+模型测试
他已经把数据集下载和代码train&test介绍的比较详细了，我就不多赘述了。
但是你既然看到这里，我就给你一个好东西，就是如何下载语义分割（semseg）的公开数据集“s3dis”，因为很多都说斯坦福那个链接进不去了，那我给你一个！记得用专业下载工具会更快哦！
s3dis下载: link
墙裂建议，大家都尝试把分类、部件分割和语音分割跑通，都试一下熟悉一下。
数据集原理和准备。

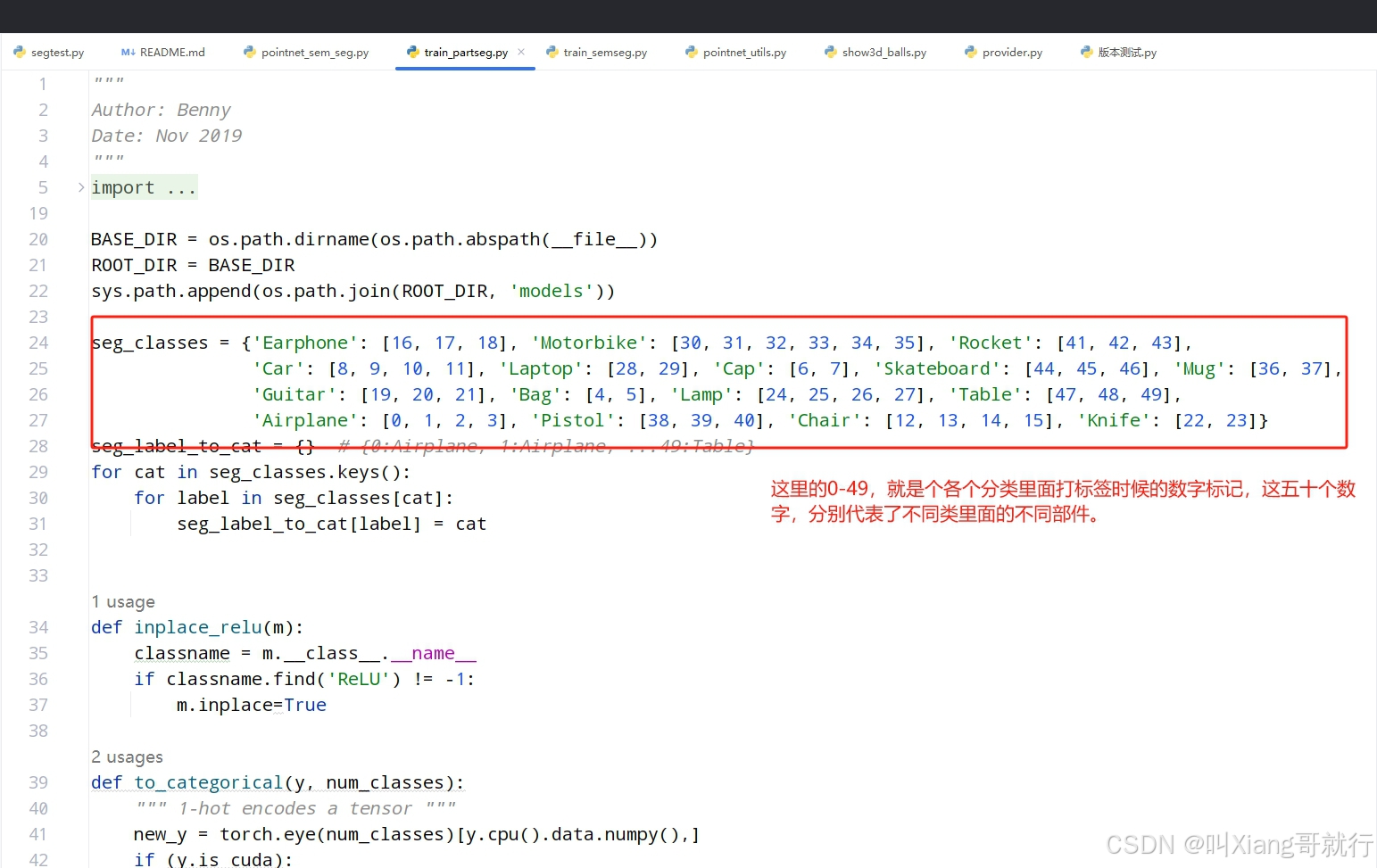

在官方数据集中，每个类是8位数字代号，每个类里面的部件又有独一的数字代号，所以官方数据集就看得懂了8：

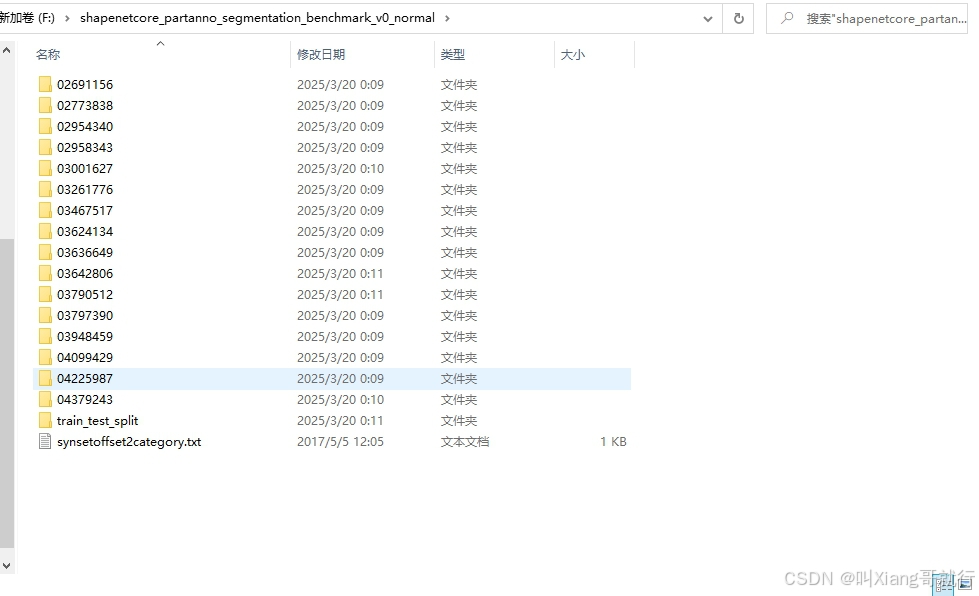

上图中，所有数字文件夹代表不同的类，train_test_split里面放了训练测试和验证的文件名称，最后一个TXT文件就是分类名称和对应的数字文件夹名称。
那么你再去看这个数据集标注，你应该就看得懂了：
1）如何利用CloudCompare软件进行点云数据标注
2）这里就说了打标签的分类的构建。
Windows11和Ubuntu用PointNet++训练自己的数据集（部件分割模型）

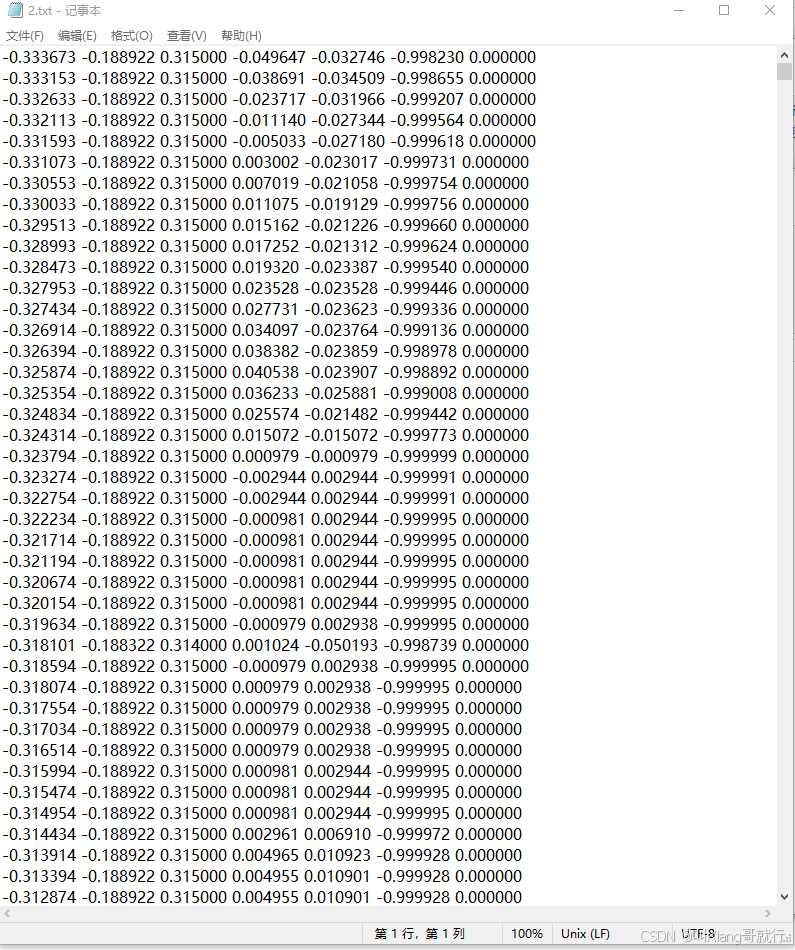

数据集标注完就是这个样子：

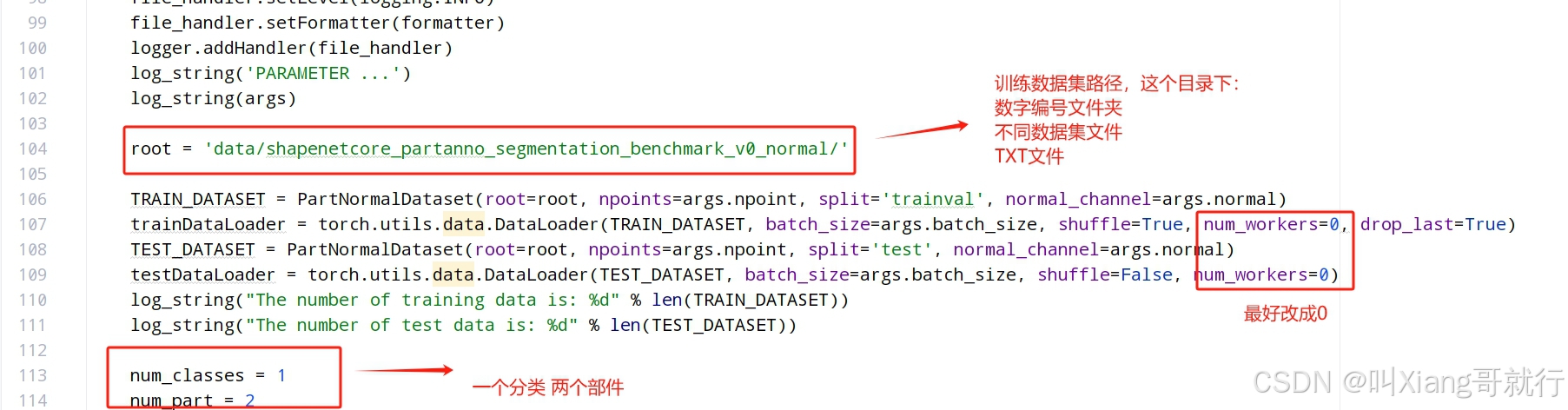

train_partseg.py如何修改。

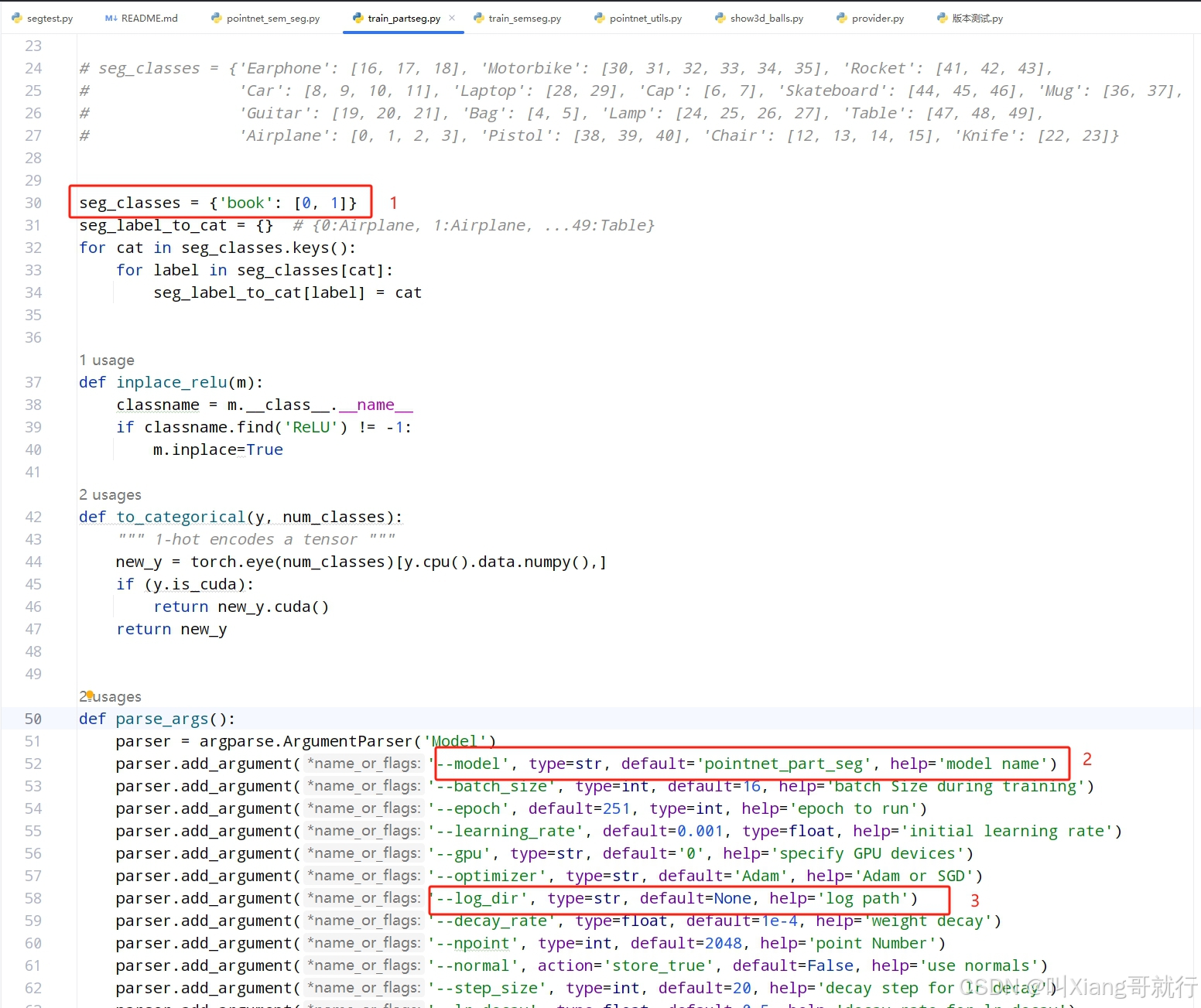

1 要改成自己的自己的分类和打标签时候部件的代号。这里我是用这位大哥的数据集的，在此感谢！
Pointnet++内Partseg分割网络训练自己的数据集
2 这里是项目models下的模型，默认的那个是没有的，大家要注意改成文件夹中包含的，不然会报错。
3 就是存放权重文件的路径，我放在E:\18Pointnet2pytorch\log\part_seg\pointnet2_part_seg_msg，也可以把你的路径复制到default中。
train_partseg.py如何修改。
同上。

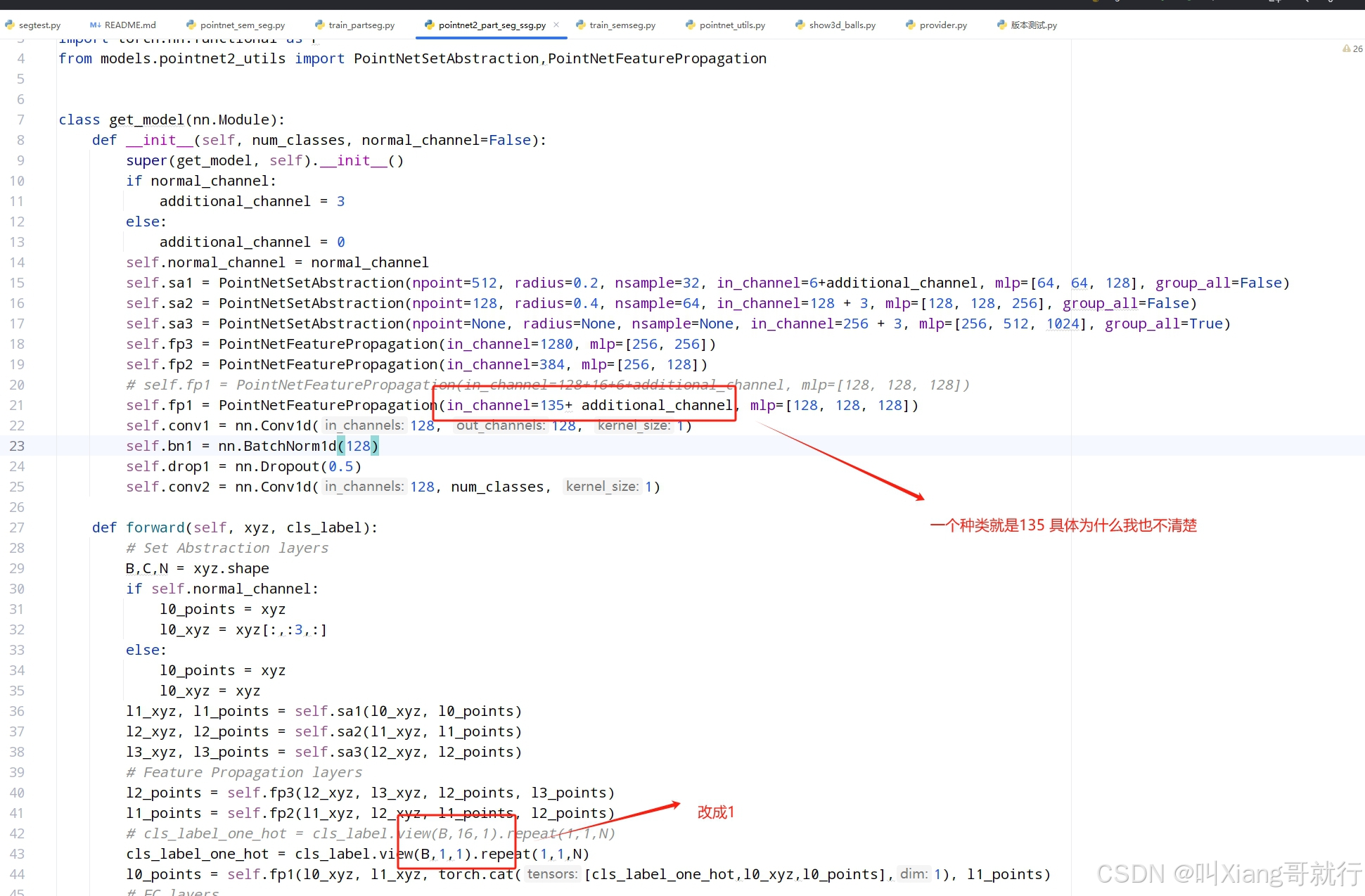

pointnet2_part_seg_ssg.py如何修改。
这里是要修改你使用的模型，有的小伙伴使用pointnet2_part_seg_msg，那你就修改pointnet2_part_seg_msg.py。
OK，现在就可以训练啦，训练完也可以test。
训练完到–log_dir目录下寻找你的权重文件和训练信息，供我们后面可视化用。

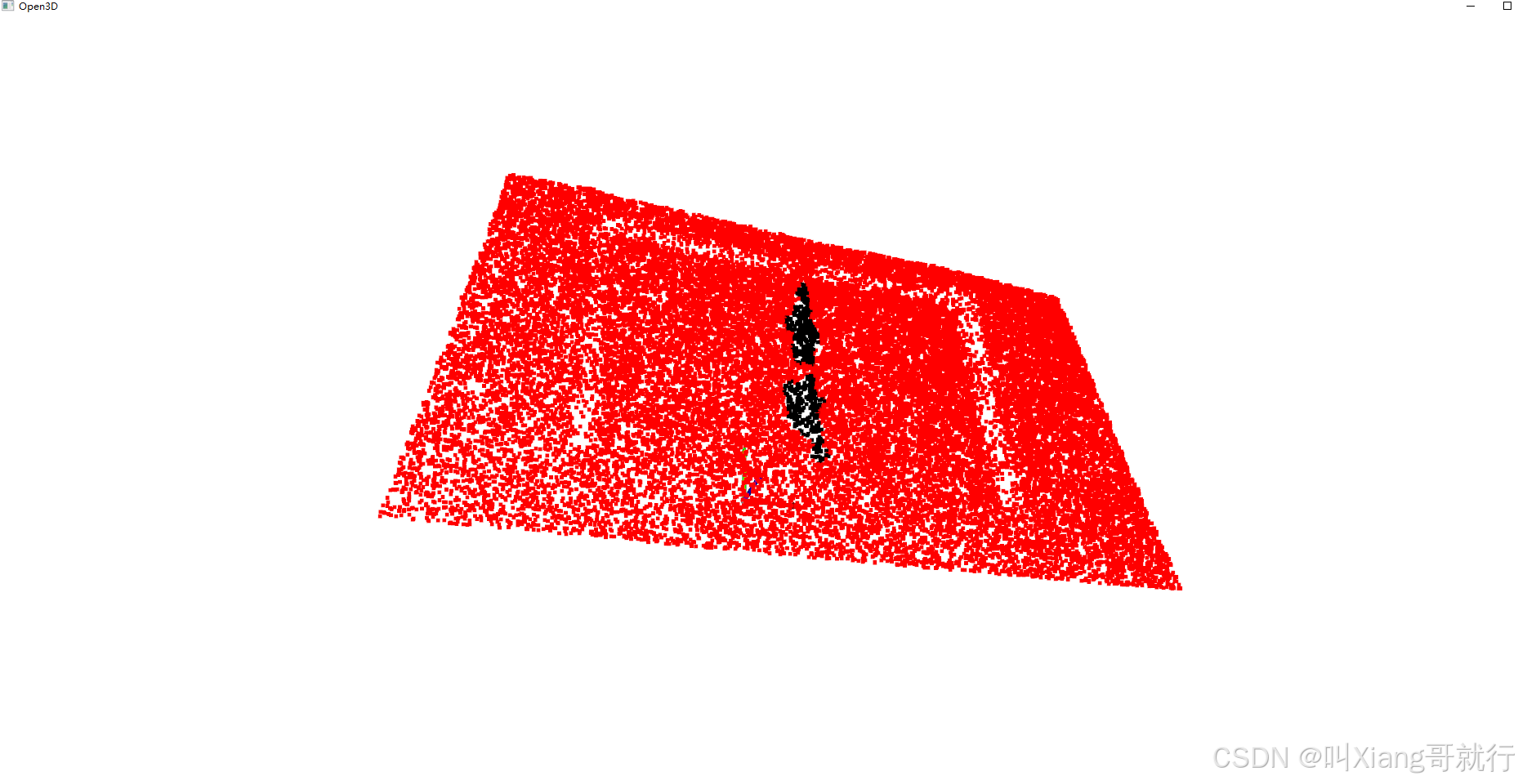

训练结果可视化。
这里我们参考了如下三位博主，非常感谢，说的很详细！
PointNet++分割预测结果可视化
PointNet++训练自己的数据集并完成可视化并保存txt结果
PointNet++ partseg训练结果使用matplotlib可视化过程（自制数据集，没有创新，纯跑通而已）
话不多说，直接上两个代码，这是两种可视化方法，一种是对于一个数据，直接open3d展示，一个是遍历整个文件夹下的文件，生成各个预测文件（txt），生成推理图片，各区所需：
1.仅仅对一个文件进行测试，open3D直接展示：
#可视化代码参考csdn的
# https://blog.csdn.net/m0_63108038/article/details/139250573?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522214c5efa414336fe0cf2a194844a950f%2522%252C%2522scm%2522%253A%252220140713.130102334..%2522%257D&request_id=214c5efa414336fe0cf2a194844a950f&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~baidu_landing_v2~default-1-139250573-null-null.142^v102^pc_search_result_base6&utm_term=pointnet%2B%2B%E9%83%A8%E4%BB%B6%E5%88%86%E5%89%B2%E5%8F%AF%E8%A7%86%E5%8C%96&spm=1018.2226.3001.4187
import tqdm
import matplotlib
import torch
import os
import warnings
import numpy as np
import open3d as o3d
from torch.utils.data import Dataset
# import pybullet as p
from pointnet2_part_seg_ssg import get_model as pointnet2
import time
warnings.filterwarnings('ignore')
matplotlib.use("Agg")
#以上两行，很重要，不加的话，可能会在绘图的过程中报错。
def pc_normalize(pc):
centroid = np.mean(pc, axis=0)
pc = pc - centroid
m = np.max(np.sqrt(np.sum(pc ** 2, axis=1)))
pc = pc / m
return pc, centroid, m
class PartNormalDataset(Dataset):
def __init__(self, point_cloud, npoints=2500, normal_channel= False):
self.npoints = npoints # 采样点数
self.cat = {}
self.normal_channel = normal_channel # 是否使用法向信息
position_data = np.asarray(point_cloud.points)
normal_data = np.asarray(point_cloud.normals)
self.raw_pcd = np.hstack([position_data, normal_data]).astype(np.float32)
# 分类写一下
#self.cat = {'Airplane': '02691156'}
#自己改动 1/6
self.cat = {'book': '12345678'}
# 输出的是元组，('Airplane',123.txt)
# 下面self.classe中的数字是重点，数字代表所选择的类别，比如0是飞机，2是帽子等等
#self.classes = {'Airplane': 0}
# 自己改动 2/6
self.classes = {'book': 0}
data = self.raw_pcd
if not self.normal_channel: # 判断是否使用法向信息
self.point_set = data[:, 0:3]
else:
self.point_set = data[:, 0:6]
self.point_set[:, 0:3], self.centroid, self.m = pc_normalize(self.point_set[:, 0:3]) # 做一个归一化
choice = np.random.choice(self.point_set.shape[0], self.npoints, replace=True) # 对一个类别中的数据进行随机采样 返回索引，允许重复采样
# resample
self.point_set = self.point_set[choice, :] # 根据索引采样
def __getitem__(self, index):
cat = list(self.cat.keys())[0]
cls = self.classes[cat] # 将类名转换为索引
cls = np.array([cls]).astype(np.int32)
return self.point_set, cls, self.centroid, self.m # pointset是点云数据，cls十六个大类别，seg是一个数据中，不同点对应的小类别
def __len__(self):
return 1
class Generate_txt_and_3d_img:
def __init__(self, num_classes, testDataLoader, model, visualize=False):
self.testDataLoader = testDataLoader
self.num_classes = num_classes
self.heat_map = False # 控制是否输出heatmap
self.visualize = visualize # 是否open3d可视化
self.model = model
self.generate_predict()
self.o3d_draw_3d_img()
def __getitem__(self, index):
return self.predict_pcd_colored
def generate_predict(self):
for _, (points, label, centroid, m) in tqdm.tqdm(enumerate(self.testDataLoader),
total=len(self.testDataLoader), smoothing=0.9):
# 点云数据、整个图像的标签、每个点的标签、 没有归一化的点云数据（带标签）torch.Size([1, 7, 2048])
points = points.transpose(2, 1)
# print('1',target.shape) # 1 torch.Size([1, 2048])
xyz_feature_point = points[:, :6, :]
model = self.model
# 下面这行注意改一下，用shapenet的话填16
#seg_pred, _ = model(points, self.to_categorical(label, 16))
#自己改动 3/6
seg_pred, _ = model(points, self.to_categorical(label, 1))#只有一个物体即luntai
seg_pred = seg_pred.cpu().data.numpy()
if self.heat_map:
out = np.asarray(np.sum(seg_pred, axis=2))
seg_pred = ((out - np.min(out) / (np.max(out) - np.min(out))))
else:
seg_pred = np.argmax(seg_pred, axis=-1) # 获得网络的预测结果 b n c
seg_pred = np.concatenate([np.asarray(xyz_feature_point), seg_pred[:, None, :]],
axis=1).transpose((0, 2, 1)).squeeze(0)
#print("seg_pred shape:", seg_pred.shape) (30000, 4)
self.predict_pcd = seg_pred
self.centroid = centroid# tensor([[ 45.2890, -159.3051, 9.7356]]) 平移
self.m = m#一个浮点数 缩放
print("seg_pred shape:", seg_pred.shape)#30000 4
print("seg_pred:", seg_pred)
print("m:",m)#一个浮点数 缩放
print("centroid:", centroid) # tensor([[ 45.2890, -159.3051, 9.7356]]) 平移
def o3d_draw_3d_img(self):
pcd = self.predict_pcd
pcd_vector = o3d.geometry.PointCloud()
print("pcd shape:", pcd.shape)
# 加载点坐标
pcd_vector.points = o3d.utility.Vector3dVector(self.m * pcd[:, :3] + self.centroid) #pcd_vector 除了点，还有颜色 这里括号的计算是影射回原来的点 即114行的缩放和平移
print("pcd_vector.points", pcd_vector.points)#pcd_vector.points std::vector<Eigen::Vector3d> with 30000 elements.
#自己加的代码1/3：点坐标
Points = np.asarray(pcd_vector.points)
print("Points shape:", Points.shape) # 输出形状，例如 (30000, 3)
print("First 5 points:\n", Points[:5]) # 打印前 5 个点的坐标
# colors = np.random.randint(255, size=(2,3))/255
# colors这地方改了一下，注意设置多一些，避免分割多个部分颜色不够
colors = np.array([[1, 0, 0], [0, 0, 0], [0.3, 0.3, 0.3], [0, 1, 0], [0, 0, 1], [0.5, 0.5, 1],[0,1,1],[0.7,0.7,0.7],[0,0,0],[1,1,1]])#颜色个数大于等于 部件总数，这里槽底槽顶两个部件，两个颜色就好
#print("pcd shape:", pcd.shape) #(30000, 4)
print("pcd:", pcd)
#自己改动 4/6
pcd_vector.colors = o3d.utility.Vector3dVector(colors[list(map(int, pcd[:, 3])), :])
#自己加的代码2/3：颜色
Colors=np.asarray(pcd_vector.colors)
print("Colors shape:", Colors.shape) # 输出形状，例如 (30000, 3)
print("First 5 colors:\n", Colors[:5]) # 打印前 5 个点的颜色
# 自己加的代码3/3：打印点的坐标和分类颜色
combined_data = np.hstack((Points, Colors))# 合并坐标和颜色为一个 (N, 6) 的数组 xyzrgb
# 指定输出文件名
output_file = r"F:\pointnet2\log\part_seg\test\pointnet2_out.txt"
# 将数据保存到文件
# 每行格式为：x \t y \t z \t r \t g \t b
np.savetxt(output_file, combined_data, delimiter="\t", fmt="%.6f")
#print("pcd_vector shape:", pcd_vector.points)
if self.visualize:
coord_mesh = o3d.geometry.TriangleMesh.create_coordinate_frame(size=0.1, origin=[0, 0, 0])
o3d.visualization.draw_geometries([pcd_vector, coord_mesh])
self.predict_pcd_colored = pcd_vector
def to_categorical(self, y, num_classes):
""" 1-hot encodes a tensor """
print(y)
print(num_classes)
print(y.cpu().data.numpy())
new_y = torch.eye(num_classes)[y.cpu().data.numpy(),]
if (y.is_cuda):
return new_y.cuda()
return new_y
#自己改动 5/6 改50改为2 True改为False
def load_models(model_dict={'PonintNet': [pointnet2(num_classes=2, normal_channel=False).eval(),
r'F:\pointnet2\log\part_seg\pointnet2_part_seg_ssg\checkpoints']}):
model = list(model_dict.values())[0][0]
checkpoints_dir = list(model_dict.values())[0][1]
weight_dict = torch.load(os.path.join(checkpoints_dir, 'best_model.pth'))
model.load_state_dict(weight_dict['model_state_dict'])
return model
class Open3dVisualizer():
def __init__(self):
self.point_cloud = o3d.geometry.PointCloud()
self.o3d_started = False
self.vis = o3d.visualization.VisualizerWithKeyCallback()
self.vis.create_window()
def __call__(self, points, colors):
self.update(points, colors)
return False
def update(self, points, colors):
coord_mesh = o3d.geometry.TriangleMesh.create_coordinate_frame(size=0.15, origin=[0, 0, 0])
self.point_cloud.points = points
self.point_cloud.colors = colors
# self.point_cloud.transform([[1,0,0,0],[0,-1,0,0],[0,0,-1,0],[0,0,0,1]])
# self.vis.clear_geometries()
# Add geometries if it is the first time
if not self.o3d_started:
self.vis.add_geometry(self.point_cloud)
self.vis.add_geometry(coord_mesh)
self.o3d_started = True
else:
self.vis.update_geometry(self.point_cloud)
self.vis.update_geometry(coord_mesh)
self.vis.poll_events()
self.vis.update_renderer()
if __name__ == '__main__':
# 这地方改一下
#num_classes = 50 # 填写数据集的类别数 如果是s3dis这里就填13 shapenet这里就填50
#自己改 6/6
num_classes = 2 #1个物体 的2个部件
# color_image = o3d.io.read_image('image/rgb1.jpg')
# depth_image = o3d.io.read_image('image/depth1.png')
#txt_path = 'D:\\YinParker\\Desktop\\AllFileFolder\\A_Other_projects_in_laboratory\\pointNet2/Pointnet_Pointnet2_pytorch-master/data/shapenetcore_partanno_segmentation_benchmark_v0_normal/01234567/2.txt'
txt_path = r'F:\pointnet2\data\test\1.txt'
# 通过numpy读取txt点云
pcd = np.genfromtxt(txt_path, delimiter=" ") #注意以啥进行分割 我是分隔符
print("pcd 的形状:", pcd.shape) # 应该是 (n, 3) (14737, 3)
point_cloud = o3d.geometry.PointCloud()
# 加载点坐标
# txt点云前三个数值一般对应x、y、z坐标，可以通过open3d.geometry.PointCloud().points加载
# 如果有法线或颜色，那么可以分别通过open3d.geometry.PointCloud().normals或open3d.geometry.PointCloud().colors加载
point_cloud.points = o3d.utility.Vector3dVector(pcd[:, :3])
# point_cloud.normals = o3d.utility.Vector3dVector(pcd[:, 3:6])
point_cloud.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.03, max_nn=30))
#print(np.asarray(point_cloud.points))
#print(np.asarray(point_cloud.normals))
#TEST_DATASET = PartNormalDataset(point_cloud, 30000, True)
TEST_DATASET = PartNormalDataset(point_cloud, 30000, False)
testDataLoader = torch.utils.data.DataLoader(TEST_DATASET, batch_size=1, shuffle=False, num_workers=0,
drop_last=True)
predict_pcd = Generate_txt_and_3d_img(num_classes, testDataLoader, load_models(), visualize=True)
2.遍历整个文件夹：
"传入模型权重文件，读取预测点，生成预测的txt文件"
import tqdm
import matplotlib.pyplot as plt
import matplotlib
import torch
import os
import json
import warnings
import numpy as np
from torch.utils.data import Dataset
warnings.filterwarnings('ignore')
matplotlib.use("Agg")
def pc_normalize(pc):
centroid = np.mean(pc, axis=0)
pc = pc - centroid
m = np.max(np.sqrt(np.sum(pc ** 2, axis=1)))
pc = pc / m
return pc
class PartNormalDataset(Dataset):
def __init__(self, root=r'F:\pointnet2\data\book_seam_dataset', npoints=2500,
split='train', class_choice=None, normal_channel=False):
self.npoints = npoints # 采样点数
self.root = root # 文件根路径
self.catfile = os.path.join(self.root, 'synsetoffset2category.txt') # 类别和文件夹名字对应的路径
self.cat = {}
self.normal_channel = normal_channel # 是否使用rgb信息
with open(self.catfile, 'r') as f:
for line in f:
ls = line.strip().split()
self.cat[ls[0]] = ls[1]
self.cat = {k: v for k, v in
self.cat.items()} # {'Airplane': '02691156', 'Bag': '02773838', 'Cap': '02954340', 'Car': '02958343', 'Chair': '03001627', 'Earphone': '03261776', 'Guitar': '03467517', 'Knife': '03624134', 'Lamp': '03636649', 'Laptop': '03642806', 'Motorbike': '03790512', 'Mug': '03797390', 'Pistol': '03948459', 'Rocket': '04099429', 'Skateboard': '04225987', 'Table': '04379243'}
self.classes_original = dict(zip(self.cat, range(
len(self.cat)))) # {'Airplane': 0, 'Bag': 1, 'Cap': 2, 'Car': 3, 'Chair': 4, 'Earphone': 5, 'Guitar': 6, 'Knife': 7, 'Lamp': 8, 'Laptop': 9, 'Motorbike': 10, 'Mug': 11, 'Pistol': 12, 'Rocket': 13, 'Skateboard': 14, 'Table': 15}
if not class_choice is None: # 选择一些类别进行训练 好像没有使用这个功能
self.cat = {k: v for k, v in self.cat.items() if k in class_choice}
# print(self.cat)
self.meta = {} # 读取分好类的文件夹jason文件 并将他们的名字放入列表中
with open(os.path.join(self.root, 'train_test_split', 'shuffled_train_file_list.json'), 'r') as f:
train_ids = set([str(d.split('/')[2]) for d in json.load(f)]) # '928c86eabc0be624c2bf2dcc31ba1713' 这是第一个值
with open(os.path.join(self.root, 'train_test_split', 'shuffled_val_file_list.json'), 'r') as f:
val_ids = set([str(d.split('/')[2]) for d in json.load(f)])
with open(os.path.join(self.root, 'train_test_split', 'shuffled_test_file_list.json'), 'r') as f:
test_ids = set([str(d.split('/')[2]) for d in json.load(f)])
for item in self.cat:
self.meta[item] = []
dir_point = os.path.join(self.root, self.cat[item]) # # 拿到对应一个文件夹的路径 例如第一个文件夹02691156
fns = sorted(os.listdir(dir_point)) # 根据路径拿到文件夹下的每个txt文件 放入列表中
# print(fns[0][0:-4])
if split == 'trainval':
fns = [fn for fn in fns if ((fn[0:-4] in train_ids) or (fn[0:-4] in val_ids))]
elif split == 'train':
fns = [fn for fn in fns if
fn[0:-4] in train_ids] # 判断文件夹中的txt文件是否在 训练txt中，如果是，那么fns中拿到的txt文件就是这个类别中所有txt文件中需要训练的文件，放入fns中
elif split == 'val':
fns = [fn for fn in fns if fn[0:-4] in val_ids]
elif split == 'test':
fns = [fn for fn in fns if fn[0:-4] in test_ids]
else:
print('Unknown split: %s. Exiting..' % (split))
exit(-1)
# print(os.path.basename(fns))
for fn in fns:
"第i次循环 fns中拿到的是第i个文件夹中符合训练的txt文件夹的名字"
token = (os.path.splitext(os.path.basename(fn))[0])
self.meta[item].append(
os.path.join(dir_point, token + '.txt')) # 生成一个字典，将类别名字和训练的路径组合起来 作为一个大类中符合训练的数据
# 上面的代码执行完之后，就实现了将所有需要训练或验证的数据放入了一个字典中，字典的键是该数据所属的类别，例如飞机。值是他对应数据的全部路径
# {Airplane:[路径1，路径2........]}
#####################################################################################################################################################
self.datapath = []
for item in self.cat: # self.cat 是类别名称和文件夹对应的字典
for fn in self.meta[item]:
self.datapath.append((item, fn)) # 生成标签和点云路径的元组， 将self.met 中的字典转换成了一个元组
self.classes = {}
for i in self.cat.keys():
self.classes[i] = self.classes_original[i]
## self.classes 将类别的名称和索引对应起来 例如 飞机 <----> 0
# Mapping from category ('Chair') to a list of int [10,11,12,13] as segmentation labels
"""
shapenet 有16 个大类，然后每个大类有一些部件 ，例如飞机 'Airplane': [0, 1, 2, 3] 其中标签为0 1 2 3 的四个小类都属于飞机这个大类
self.seg_classes 就是将大类和小类对应起来
"""
# self.seg_classes = {'Earphone': [16, 17, 18], 'Motorbike': [30, 31, 32, 33, 34, 35], 'Rocket': [41, 42, 43],
# 'Car': [8, 9, 10, 11], 'Laptop': [28, 29], 'Cap': [6, 7], 'Skateboard': [44, 45, 46],
# 'Mug': [36, 37], 'Guitar': [19, 20, 21], 'Bag': [4, 5], 'Lamp': [24, 25, 26, 27],
# 'Table': [47, 48, 49], 'Airplane': [0, 1, 2, 3], 'Pistol': [38, 39, 40],
# 'Chair': [12, 13, 14, 15], 'Knife': [22, 23]}
self.seg_classes = {'book': [0, 1]}
# for cat in sorted(self.seg_classes.keys()):
# print(cat, self.seg_classes[cat])
self.cache = {} # from index to (point_set, cls, seg) tuple
self.cache_size = 20000
def __getitem__(self, index):
if index in self.cache: # 初始slef.cache为一个空字典，这个的作用是用来存放取到的数据，并按照(point_set, cls, seg)放好 同时避免重复采样
point_set, cls, seg = self.cache[index]
else:
fn = self.datapath[index] # 根据索引 拿到训练数据的路径self.datepath是一个元组（类名，路径）
cat = self.datapath[index][0] # 拿到类名
cls = self.classes[cat] # 将类名转换为索引
cls = np.array([cls]).astype(np.int32)
data = np.loadtxt(fn[1]).astype(np.float32) # size 20488,7 读入这个txt文件，共20488个点，每个点xyz rgb +小类别的标签
if not self.normal_channel: # 判断是否使用rgb信息
point_set = data[:, 0:3]
else:
point_set = data[:, 0:6]
seg = data[:, -1].astype(np.int32) # 拿到小类别的标签
if len(self.cache) < self.cache_size:
self.cache[index] = (point_set, cls, seg)
point_set[:, 0:3] = pc_normalize(point_set[:, 0:3]) # 做一个归一化
choice = np.random.choice(len(seg), self.npoints, replace=True) # 对一个类别中的数据进行随机采样 返回索引，允许重复采样
# resample
point_set = point_set[choice, :] # 根据索引采样
seg = seg[choice]
return point_set, cls, seg # pointset是点云数据，cls十六个大类别，seg是一个数据中，不同点对应的小类别
def __len__(self):
return len(self.datapath)
class S3DISDataset(Dataset):
def __init__(self, split='train', data_root='trainval_fullarea', num_point=4096, test_area=5, block_size=1.0,
sample_rate=1.0, transform=None):
super().__init__()
self.num_point = num_point # 4096
self.block_size = block_size # 1.0
self.transform = transform
rooms = sorted(os.listdir(data_root)) # data_root = 'data/s3dis/stanford_indoor3d/'
rooms = [room for room in rooms if 'Area_' in room] # 'Area_1_WC_1.npy' # 'Area_1_conferenceRoom_1.npy'
"rooms里面存放的是之前转换好的npy数据的名字，例如：Area_1_conferenceRoom1.npy....这样的数据"
if split == 'train':
rooms_split = [room for room in rooms if
not 'Area_{}'.format(test_area) in room] # area 1,2,3,4,6为训练区域，5为测试区域
else:
rooms_split = [room for room in rooms if 'Area_{}'.format(test_area) in room]
"按照指定的test_area划分为训练集和测试集，默认是将区域5作为测试集"
# 创建一些储存数据的列表
self.room_points, self.room_labels = [], [] # 每个房间的点云和标签
self.room_coord_min, self.room_coord_max = [], [] # 每个房间的最大值和最小值
num_point_all = [] # 初始化每个房间点的总数的列表
labelweights = np.zeros(13) # 初始标签权重，后面用来统计标签的权重
# 每层初始化数据集的时候会执行以下代码
for room_name in tqdm.tqdm(rooms_split, total=len(rooms_split)):
# 每次拿到的room_namej就是之前划分好的'Area_1_WC_1.npy'
room_path = os.path.join(data_root, room_name) # 每个小房间的绝对路径，根路径+.npy
room_data = np.load(room_path) # 加载数据 xyzrgbl, (1112933, 7) N*7 room中点云的值 最后一个是标签#
points, labels = room_data[:, 0:6], room_data[:, 6] # xyzrgb, N*6; l, N 将训练数据与标签分开
"前面已经将标签进行了分离，那么这里 np.histogram就是统计每个房间里所有标签的总数，例如，第一个元素就是属于类别0的点的总数"
"将数据集所有点统计一次之后，就知道每个类别占总类别的比例，为后面加权计算损失做准备"
tmp, _ = np.histogram(labels, range(
14)) # 统计标签的分布情况 [192039 185764 488740 0 0 0 28008 0 0 0, 0 0 218382]
# 也就是有多少个点属于第i个类别
labelweights += tmp # 将它们累计起来
coord_min, coord_max = np.amin(points, axis=0)[:3], np.amax(points, axis=0)[:3] # 获取当前房间坐标的最值
self.room_points.append(points), self.room_labels.append(labels)
self.room_coord_min.append(coord_min), self.room_coord_max.append(coord_max)
num_point_all.append(labels.size) # 标签的数量 也就是点的数量
"通过for循环后，所有的房间里类别分布情况和坐标情况都被放入了相应的变量中，后面就是计算权重了"
labelweights = labelweights.astype(np.float32)
labelweights = labelweights / np.sum(labelweights) # 计算标签的权重，每个类别的点云总数/总的点云总数
"感觉这里应该是为了避免有的点数量比较少，计算出训练的iou占miou的比重太大，所以在这里计算一下加权（根据点标签的数量进行加权）"
self.labelweights = np.power(np.amax(labelweights) / labelweights, 1 / 3.0) # 为什么这里还要开三次方？？？
print('label weight\n')
print(self.labelweights)
sample_prob = num_point_all / np.sum(num_point_all) # 每个房间占总的房间的比例
num_iter = int(np.sum(num_point_all) * sample_rate / num_point) # 如果按 sample rate进行采样，那么每个区域用4096个点 计算需要采样的次数
room_idxs = []
# 这里求的应该就是一个划分房间的索引
for index in range(len(rooms_split)):
room_idxs.extend([index] * int(round(sample_prob[index] * num_iter)))
self.room_idxs = np.array(room_idxs)
print("Totally {} samples in {} set.".format(len(self.room_idxs), split))
def __getitem__(self, idx):
room_idx = self.room_idxs[idx]
points = self.room_points[room_idx] # N * 6 --》 debug 1112933,6
labels = self.room_labels[room_idx] # N
N_points = points.shape[0]
while (True): # 这里是不是对应的就是将一个房间的点云切分为一个区域
center = points[np.random.choice(N_points)][:3] # 从该个房间随机选一个点作为中心点
block_min = center - [self.block_size / 2.0, self.block_size / 2.0, 0]
block_max = center + [self.block_size / 2.0, self.block_size / 2.0, 0]
"找到符合要求点的索引（min<=x,y,z<=max），坐标被限制在最小和最大值之间"
point_idxs = np.where(
(points[:, 0] >= block_min[0]) & (points[:, 0] <= block_max[0]) & (points[:, 1] >= block_min[1]) & (
points[:, 1] <= block_max[1]))[0]
"如果符合要求的点至少有1024个，那么跳出循环，否则继续随机选择中心点，继续寻找"
if point_idxs.size > 1024:
break
"这里可以尝试修改一下1024这个参数，感觉采4096个点的话，可能存在太多重复的点"
if point_idxs.size >= self.num_point: # 如果找到符合条件的点大于给定的4096个点，那么随机采样4096个点作为被选择的点
selected_point_idxs = np.random.choice(point_idxs, self.num_point, replace=False)
else: # 如果符合条件的点小于4096 则随机重复采样凑够4096个点
selected_point_idxs = np.random.choice(point_idxs, self.num_point, replace=True) #
# normalize
selected_points = points[selected_point_idxs, :] # num_point * 6 拿到筛选后的4096个点
current_points = np.zeros((self.num_point, 9)) # num_point * 9
current_points[:, 6] = selected_points[:, 0] / self.room_coord_max[room_idx][0] # 选择点的坐标/被选择房间的最大值 做坐标的归一化
current_points[:, 7] = selected_points[:, 1] / self.room_coord_max[room_idx][1]
current_points[:, 8] = selected_points[:, 2] / self.room_coord_max[room_idx][2]
selected_points[:, 0] = selected_points[:, 0] - center[0] # 再将坐标移至随机采样的中心点
selected_points[:, 1] = selected_points[:, 1] - center[1]
selected_points[:, 3:6] /= 255.0 # 颜色信息归一化
current_points[:, 0:6] = selected_points
current_labels = labels[selected_point_idxs]
if self.transform is not None:
current_points, current_labels = self.transform(current_points, current_labels)
return current_points, current_labels, current_labels
def __len__(self):
return len(self.room_idxs)
class Generate_txt_and_3d_img:
def __init__(self, img_root, target_root, num_classes, testDataLoader, model_dict, color_map=None):
self.img_root = img_root # 点云数据路径
self.target_root = target_root # 生成txt标签和预测结果路径
self.testDataLoader = testDataLoader
self.num_classes = num_classes
self.color_map = color_map
self.heat_map = False # 控制是否输出heatmap
self.label_path_txt = os.path.join(self.target_root, 'label_txt') # 存放label的txt文件
self.make_dir(self.label_path_txt)
# 拿到模型 并加载权重
self.model_name = []
self.model = []
self.model_weight_path = []
for k, v in model_dict.items():
self.model_name.append(k)
self.model.append(v[0])
self.model_weight_path.append(v[1])
# 加载权重
self.load_cheackpoint_for_models(self.model_name, self.model, self.model_weight_path)
# 创建文件夹
self.all_pred_image_path = [] # 所有预测结果的路径列表
self.all_pred_txt_path = [] # 所有预测txt的路径列表
for n in self.model_name:
self.make_dir(os.path.join(self.target_root, n + '_predict_txt'))
self.make_dir(os.path.join(self.target_root, n + '_predict_image'))
self.all_pred_txt_path.append(os.path.join(self.target_root, n + '_predict_txt'))
self.all_pred_image_path.append(os.path.join(self.target_root, n + '_predict_image'))
"将模型对应的预测txt结果和img结果生成出来，对应几个模型就在列表中添加几个元素"
self.generate_predict_to_txt() # 生成预测txt
self.draw_3d_img() # 画图
def generate_predict_to_txt(self):
for batch_id, (points, label, target) in tqdm.tqdm(enumerate(self.testDataLoader),
total=len(self.testDataLoader), smoothing=0.9):
# 点云数据、整个图像的标签、每个点的标签、 没有归一化的点云数据（带标签）torch.Size([1, 7, 2048])
points = points.transpose(2, 1)
# print('1',target.shape) # 1 torch.Size([1, 2048])
xyz_feature_point = points[:, :6, :]
# 将标签保存为txt文件
point_set_without_normal = np.asarray(
torch.cat([points.permute(0, 2, 1), target[:, :, None]], dim=-1)).squeeze(0) # 代标签 没有归一化的点云数据 的numpy形式
np.savetxt(os.path.join(self.label_path_txt, f'{batch_id}_label.txt'), point_set_without_normal,
fmt='%.04f') # 将其存储为txt文件
" points torch.Size([16, 2048, 6]) label torch.Size([16, 1]) target torch.Size([16, 2048])"
assert len(self.model) == len(self.all_pred_txt_path), '路径与模型数量不匹配，请检查'
for n, model, pred_path in zip(self.model_name, self.model, self.all_pred_txt_path):
seg_pred, trans_feat = model(points, self.to_categorical(label, 1))
seg_pred = seg_pred.cpu().data.numpy()
# =================================================
# seg_pred = np.argmax(seg_pred, axis=-1) # 获得网络的预测结果 b n c
if self.heat_map:
out = np.asarray(np.sum(seg_pred, axis=2))
seg_pred = ((out - np.min(out) / (np.max(out) - np.min(out))))
else:
seg_pred = np.argmax(seg_pred, axis=-1) # 获得网络的预测结果 b n c
# =================================================
seg_pred = np.concatenate([np.asarray(xyz_feature_point), seg_pred[:, None, :]],
axis=1).transpose((0, 2, 1)).squeeze(0) # 将点云与预测结果进行拼接，准备生成txt文件
svae_path = os.path.join(pred_path, f'{n}_{batch_id}.txt')
np.savetxt(svae_path, seg_pred, fmt='%.04f')
def draw_3d_img(self):
# 调用matpltlib 画3d图像
each_label = os.listdir(self.label_path_txt) # 所有标签txt路径
self.label_path_3d_img = os.path.join(self.target_root, 'label_3d_img')
self.make_dir(self.label_path_3d_img)
assert len(self.all_pred_txt_path) == len(self.all_pred_image_path)
for i, (pre_txt_path, save_img_path, name) in enumerate(
zip(self.all_pred_txt_path, self.all_pred_image_path, self.model_name)):
each_txt_path = os.listdir(pre_txt_path) # 拿到txt文件的全部名字
for idx, (txt, lab) in tqdm.tqdm(enumerate(zip(each_txt_path, each_label)), total=len(each_txt_path)):
if i == 0:
self.draw_each_img(os.path.join(self.label_path_txt, lab), idx, heat_maps=False)
self.draw_each_img(os.path.join(pre_txt_path, txt), idx, name=name, save_path=save_img_path,
heat_maps=self.heat_map)
print(f'所有预测图片已生成完毕，请前往：{self.all_pred_image_path} 查看')
def draw_each_img(self, root, idx, name=None, skip=1, save_path=None, heat_maps=False):
"root：每个txt文件的路径"
points = np.loadtxt(root)[:, :3] # 点云的xyz坐标
points_all = np.loadtxt(root) # 点云的所有坐标
points = self.pc_normalize(points)
skip = skip # Skip every n points
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
point_range = range(0, points.shape[0], skip) # skip points to prevent crash
x = points[point_range, 0]
z = points[point_range, 1]
y = points[point_range, 2]
"根据传入的类别数 自定义生成染色板 标签 0对应 随机颜色1 标签1 对应随机颜色2"
if self.color_map is not None:
color_map = self.color_map
else:
color_map = {idx: i for idx, i in enumerate(np.linspace(0, 0.9, num_classes))}
Label = points_all[point_range, -1] # 拿到标签
# 将标签传入前面的字典，找到对应的颜色 并放入列表
Color = list(map(lambda x: color_map[x], Label))
ax.scatter(x, # x
y, # y
z, # z
c=Color, # Color, # height data for color
s=25,
marker=".")
ax.axis('auto') # {equal, scaled}
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.set_zlabel('Z')
ax.axis('off') # 设置坐标轴不可见
ax.grid(False) # 设置背景网格不可见
ax.view_init(elev=0, azim=0)
if save_path is None:
plt.savefig(os.path.join(self.label_path_3d_img, f'{idx}_label_img.png'), dpi=300, bbox_inches='tight',
transparent=True)
else:
plt.savefig(os.path.join(save_path, f'{idx}_{name}_img.png'), dpi=300, bbox_inches='tight',
transparent=True)
def pc_normalize(self, pc):
l = pc.shape[0]
centroid = np.mean(pc, axis=0)
pc = pc - centroid
m = np.max(np.sqrt(np.sum(pc ** 2, axis=1)))
pc = pc / m
return pc
def make_dir(self, root):
if os.path.exists(root):
print(f'{root} 路径已存在 无需创建')
else:
os.mkdir(root)
def to_categorical(self, y, num_classes):
""" 1-hot encodes a tensor """
new_y = torch.eye(num_classes)[y.cpu().data.numpy(),]
if (y.is_cuda):
return new_y.cuda()
return new_y
def load_cheackpoint_for_models(self, name, model, cheackpoints):
assert cheackpoints is not None, '请填写权重文件'
assert model is not None, '请实例化模型'
for n, m, c in zip(name, model, cheackpoints):
print(f'正在加载{n}的权重.....')
weight_dict = torch.load(os.path.join(c, 'best_model.pth'))
m.load_state_dict(weight_dict['model_state_dict'])
print(f'{n}权重加载完毕')
if __name__ == '__main__':
import copy
img_root = r'F:\pointnet2\data\book_seam_dataset' # 数据集路径
target_root = r'F:\pointnet2\log\part_seg\test' # 输出结果路径
num_classes = 2 # 填写数据集的类别数 如果是s3dis这里就填13 shapenet这里就填50
choice_dataset = 'ShapeNet' # 预测ShapNet数据集
# 导入模型 部分
"所有的模型以PointNet++为标准 输入两个参数 输出两个参数，如果模型仅输出一个，可以将其修改为多输出一个None！！！！"
# ==============================================
from models.pointnet2_part_seg_ssg import get_model as pointnet2
# from models.finally_csa_part_seg import get_model as csa
# from models.pointcouldtransformer_part_seg import get_model as pct
model1 = pointnet2(num_classes=num_classes).eval()
# model2 = csa(num_classes, normal_channel=True).eval()
# model3 = pct(num_class=num_classes, normal_channel=False).eval()
# ============================================
# 实例化数据集
"Dataset同理，都按ShapeNet格式输出三个变量 point_set, cls, seg # pointset是点云数据，cls十六个大类别，seg是一个数据中，不同点对应的小类别"
"不是这个格式的话就手动添加一个"
if choice_dataset == 'ShapeNet':
print('实例化ShapeNet')
TEST_DATASET = PartNormalDataset(root=img_root, npoints=2048, split='test', normal_channel=False) #原本normalchannel 为true
testDataLoader = torch.utils.data.DataLoader(TEST_DATASET, batch_size=1, shuffle=False, num_workers=0,
drop_last=True)
color_map = {idx: i for idx, i in enumerate(np.linspace(0, 0.9, num_classes))}
else:
TEST_DATASET = S3DISDataset(split='test', data_root=img_root, num_point=4096, test_area=5,
block_size=1.0, sample_rate=1.0, transform=None)
testDataLoader = torch.utils.data.DataLoader(TEST_DATASET, batch_size=1, shuffle=False, num_workers=0,
pin_memory=True, drop_last=True)
color_maps = [(152, 223, 138), (174, 199, 232), (255, 127, 14), (91, 163, 138), (255, 187, 120), (188, 189, 34),
(140, 86, 75)
, (255, 152, 150), (214, 39, 40), (197, 176, 213), (196, 156, 148), (23, 190, 207), (112, 128, 144)]
color_map = []
for i in color_maps:
tem = ()
for j in i:
j = j / 255
tem += (j,)
color_map.append(tem)
print('实例化S3DIS')
# 将模型和权重路径填写到字典中，以下面这个格式填写就可以了
# 如果加载权重报错，可以查看类里面的加载权重部分，进行对应修改即可
model_dict = {'PonintNet': [model1, r'F:\pointnet2\log\part_seg\pointnet2_part_seg_ssg\checkpoints']}
# model_dict = {
# 'PonintNet': [model1, r'权重路径1'],
# 'CSA': [model2, r'权重路径2'],
# 'PCT': [model3, r'权重路径3']
# }
c = Generate_txt_and_3d_img(img_root, target_root, num_classes, testDataLoader, model_dict, color_map)
以上两个代码，大家可以直接复制去使用，在代码里面也都说得很清楚了如何去改，不懂可以继续问我，我后面根据不懂的对内容进行修改。
展示一下open3d的效果：
对于基础差的我来说，跑通真的费事，很感谢这几位博主的帮助，我也是整理了，供大家参考！
互相学习！
扫一扫
1849
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
