前言

在许多设计中，常常伴随着对时钟的各种需求，如需要进行偶数倍分频，奇数倍分频；对于时钟的处理也很重要，如何防止时钟截断，时钟毛刺，减少累计时钟偏移；在低功耗设计中，如何降低时钟网络和其中寄存器的功耗；
进而衍生出各种技术，如行波计数器、计数分频器、门控时钟、锁存器门控时钟等待。
在数字设计中，产生时钟信号的方法主要有两种，一种是通过PLL锁相环对时钟源进行分频或倍频，另一种是在设计的模块中用硬件描述语言描述分频逻辑。
在本文中将对这些技术进行简要的介绍，并给出若干设计实例。

一、开源资料下载链接

https://hihii11.github.io/verilog_clockmanager.html

二、行波计数器

2.1 行波计数器介绍

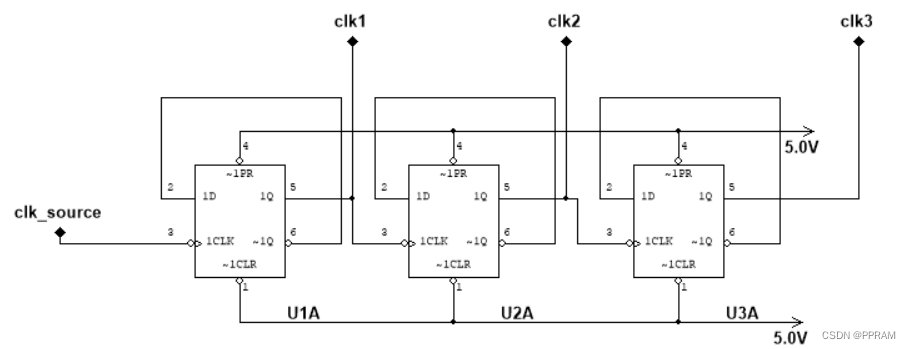

图2.1给出了一个三级行波计数器，每个D触发器的反相输出端~Q与输入端D相连。正向输出端作为下一级触发器的时钟信号。
在这里插入图片描述 图2.1 三级行波计数器

这样设计的行波计数器相对于其他分频器来说，其具有以下特点。
1.每级D触发器可对源时钟进行2ⁿ分频。
如上图2.1中，
clk1 = clk_source / 2；
clk2 = clk_source / 4；
clk3 = clk_source / 8；

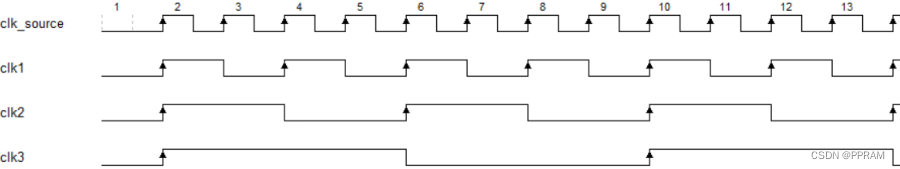

其各级时钟波形如图2.2所示。
在这里插入图片描述
图2.2 各级时钟波形
2.资源消耗少
由于行波计数器仅通过若干个触发器级联产生时钟，所以其没有附加的组合逻辑，故消耗资源较少。
3.功耗低
由于行波计数器消耗资源少，故在CLK发生反转时，所带动的处于活跃的组合逻辑部分也较少，因此由这部分逻辑产生的峰值功耗大大降低。
在低功耗设计中常用行波计数器。

行波计数器也存在以下缺点：
1.行波计数器有较严重的级联效应
由于行波计数器的级联结构，其每一级时钟都会产生一定的滞后。
如：
clk1 相较于 clk_source 会产生由U1A所引入的触发器延时及布线延时（t_U1A）。
clk2 相较于 clk1 会产生由U2A所引入的触发器延时（t_U2A）。
clk3 同理。

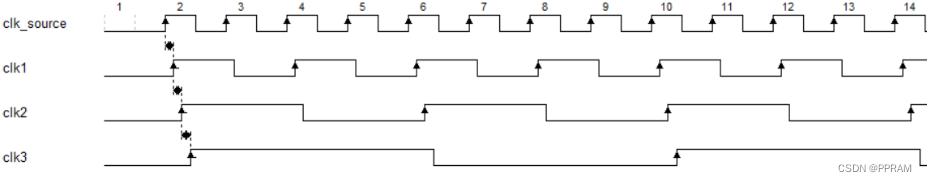

由此一来，延迟会不断积累，如图2.3所示。
在这里插入图片描述
图2.3 行波计数器的级联效应
一方面这种延迟可能会引入毛刺，另一方面在同步电路设计中，有可能会违背数据的建立保持时间。
因为行波计数器产生的时钟本质上是异步的，依赖其产生的时钟的模块，在进行数据交互时，属于跨时钟域。
2.会对STA工具和综合工具带来麻烦
行波计数器在各阶段创建时钟所引入的级联效应导致的问题，会增加STA工具和综合工具的工作量。

2.2 设计实例

1.模块代码

module travel_wave_counter#(
       parameter integer LEVELs = 3
)
(
       input  wire                  CLK_IN,
       input  wire                    nRST,
       output wire [LEVELs-1:0]    CLK_OUT
    );

    genvar i;
    generate
        for(i = 0;i < LEVELs;i = i+1)
        begin
            if(i == 0)
            begin
                travel_wave_level travel_wave_level_inist0(
                   .CLK_IN(CLK_IN),.nRST(nRST),.DOUT(CLK_OUT[i]));
            end
            else
            begin
                travel_wave_level travel_wave_level_inist0(
                   .CLK_IN(CLK_OUT[i-1]),.nRST(nRST),.DOUT(CLK_OUT[i]));
            end
        end
    endgenerate
endmodule

module travel_wave_level(
       input  wire  CLK_IN,
       input  wire    nRST,
       output wire    DOUT
);
    reg dout;
    assign DOUT = dout;
    always@(posedge CLK_IN,negedge nRST)
    begin
        if(~nRST)
        begin
            dout <= 1'b0;
        end
        else
        begin
            dout <= ~dout;
        end
    end
endmodule

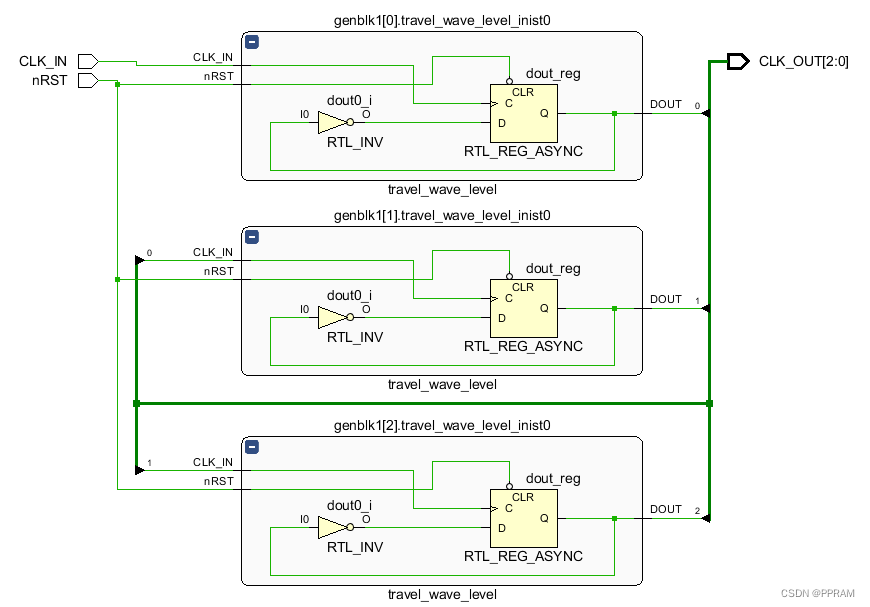

2.综合电路框图
在这里插入图片描述

2.3 总结

行波计数器产生时钟属于异步，同步应当避免。
在低功耗设计等情况下，可以尝试使用行波计数器，但需要严格控制。

三、计数分频器

3.1 计数分频器介绍

针对上述行波计数器的缺点，在同步电路设计中，可以采用计数器或状态机来产生分频时钟。
利用计数器产生分频器需要注意：
1.应由寄存器直接产生时钟信号，永远不要对计数器或状态机输出进行译码。
原因是状态改变时信号会产生竞争冒险，从而导致逻辑错误，产生的时钟信号出现毛刺，会导致电路逻辑错误。
2.对主频进行分频时，应使用同步计数器或状态机。

3.2 设计实例

典型的计数分频器设计：（注意本小节计数器均为偶数分频）
1.使用两个同步always逻辑块

module div_counter#(
        parameter integer DIV_NUM = 2
)(
        input  wire  CLK_IN,
        input  wire    nRST,
        output wire CLK_OUT
    );

    reg [15:0] clk_cnt;
    reg clk_out;
    assign CLK_OUT = clk_out;
    always@(posedge CLK_IN)
    begin
        if(~nRST)
        begin
            clk_cnt <= 16'd0;
        end
        else
        begin
            if(clk_cnt != DIV_NUM - 1)
                clk_cnt <= clk_cnt + 16'd1;
            else
                clk_cnt <= 16'd0;
        end
    end

    always@(posedge CLK_IN)
    begin
        if(~nRST)
        begin
            clk_out <= 1'b0;
        end
        else
        begin
            if(clk_cnt < DIV_NUM/2)
                clk_out <= 1'b1;
            else
                clk_out <= 1'b0;
        end
    end
endmodule

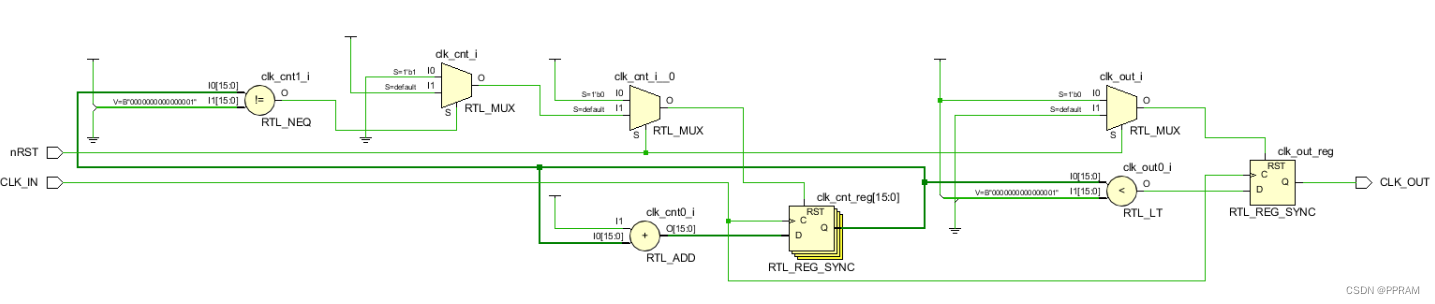

综合后电路：
在这里插入图片描述 2.一个always逻辑块，一个组合逻辑

module div_counter#(
        parameter integer DIV_NUM = 2
)(
        input  wire  CLK_IN,
        input  wire    nRST,
        output wire CLK_OUT
    );

    reg [15:0] clk_cnt;
    reg clk_out;
    assign CLK_OUT = (clk_cnt < DIV_NUM/2)?1'b1:1'b0;
    always@(posedge CLK_IN)
    begin
        if(~nRST)
        begin
            clk_cnt <= 16'd0;
        end
        else
        begin
            if(clk_cnt != DIV_NUM - 1)
                clk_cnt <= clk_cnt + 16'd1;
            else
                clk_cnt <= 16'd0;
        end
    end
endmodule

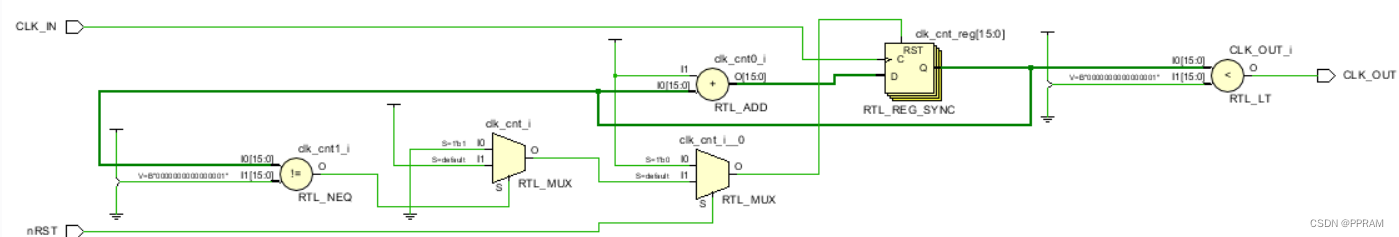

综合后电路：
在这里插入图片描述两种设计方式的区别在于，第一种设计时钟信号是通过时序逻辑驱动产生的，而第二种是直接通过组合逻辑产生。
第二种设计对于信号毛刺的抗干扰性较差，第一种可以很好地滤除毛刺。

3.3 总结

对于行波计数器的缺点，可采取计数器的方法进行时钟分频。
完全同步的设计，时钟偏移现象相对行波计数器较轻。
消耗的资源较行波计数器较多，且功耗较大。

四、门控时钟设计

4.1 门控时钟介绍

门控时钟是减少功耗的有力手段，在时钟被门控关闭后，该时钟网络和其中的寄存器都会停止翻转，因此功耗会显著减低。
但门控时钟也会带来一些问题：
1.门控时钟属于非同步设计，会增加设计时间和验证工作量。
2.门控时钟会在时钟链路上增加额外的时钟偏移。
3.门控时钟对毛刺敏感，可能导致设计失败。

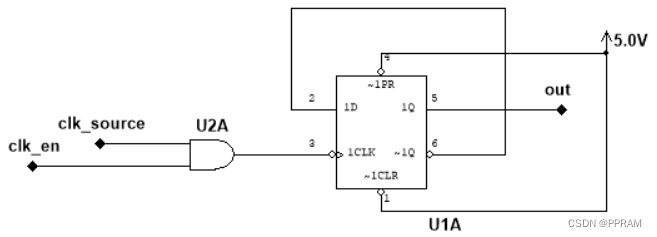

传统的门控时钟设计如图3.1所示：
在这里插入图片描述
图4.1 典型门控时钟电路
对于时钟源clk_source经过一个额外的与门U2A，当clk_en为高时，clk_source能过通过到达U1A触发器，当clk_en为低时clk_source无法到达触发器。
当clk_en为低时，触发器及其时钟网络中的所有组合逻辑停止翻转，out端保持不变。
由于clk_source经过了U2A与门，所有会产生一定的时钟偏移。

4.2伪门控时钟

上述问题可以通过同步设计来解决。

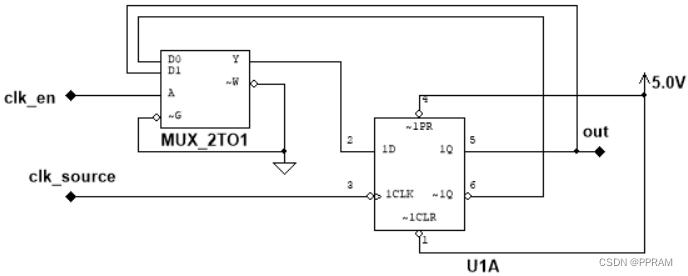

使用MUX的同步设计方案：
在这里插入图片描述
图4.2 伪门控时钟电路
可以通过clk_en来控制触发器输入端口D的数据，若此时选择的数据为out端口，则触发器输出将保持不变。
但由于并未切断时钟树，所以触发器内部包括组合逻辑都处于活跃状态，功耗并未得到实质性降低。

4.3 基于锁存器的门控时钟

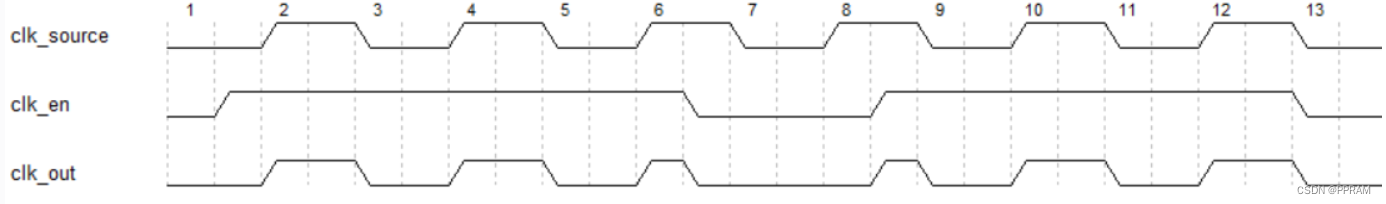

传统的门控时钟仅有一级与门进行门控控制，其会产生时钟截断情况：
在这里插入图片描述
图4.3 传统门控时钟的时钟截断现象
在6时刻，因为clk_en由高变低，所以其输出clk_out被截断，同理在8时刻，由于clk_en变高，clk_out同样被截断。
这样的截断会产生以下一些问题：
1.时钟占空比不平衡。
2.产生的脉冲尖峰（干扰）会引起保持建立时间的问题。

故在设计中可采用锁存器来避免时钟截断。

4.3 基于锁存器的门控时钟设计实例

基于锁存器门控时钟的verilog描述：

module gata_clock(
        input  wire     CLK_IN,
        input  wire    CLK_ENI,
        output wire    CLK_OUT
    );
    reg clk_eno;

    assign CLK_OUT = clk_eno & CLK_IN;

    always@(~CLK_IN)
    begin
        clk_eno <= CLK_ENI;
    end
endmodule

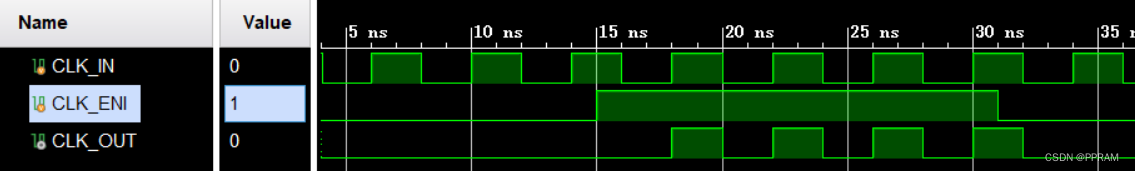

时钟截断仿真：
在这里插入图片描述
由于在FPGA设计中，板上资源有时没有锁存器；
此时可以将锁存器换为触发器；

module gata_clock(
        input  wire     CLK_IN,
        input  wire    CLK_ENI,
        output wire    CLK_OUT
    );
    (*KEEP="true"*)reg clk_eno;

    assign CLK_OUT = clk_eno & CLK_IN;

    always@(posedge CLK_IN)
    begin
        clk_eno <= CLK_ENI;
    end
endmodule

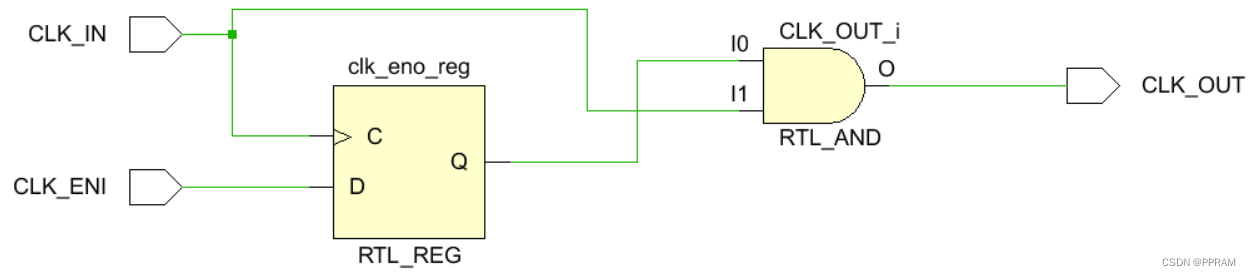

综合后电路：
在这里插入图片描述

4.4 总结

合理使用门控时钟可以降低模块功耗。
在FPGA设计中，可以使用带触发器的门控时钟来消除时钟截断现象。

五、奇数分频器

5.1 奇数分频器简介

对于偶数倍的分频，可以使用行波计数器或计数器等方式实现；
但对于占空比要求为百分之50的奇数分频，上述几种设计就难以实现了；
对于奇数倍的分频，可以采取以下设计方法：
1.创建一个模N计数器，计数值为0-(N-1)
2.创建两个T触发器，用于产生时钟产生逻辑LOGIC0，LOGIC1
需要注意产生LOGIC0的T触发器需在输入时钟的上升沿采样
产生LOGIC1的T触发器在输入时钟的下降沿采样
3.创建两个T触发器使能信号TFF_EN0，TFF_EN1
TFF_EN0在第1步中，计数值为1的时候置位
TFF_EN1在第1步中，计数值为(N+1)/2时置位
4.创建产生时钟逻辑，CLK_OUT = LOGIC0 ^ LOGIC1

5.2 设计实例

奇数分频器设计代码:

module odd_clk_div#(
        parameter integer DIV_NUM = 3
)(
       input  wire  CLK_IN,
       input  wire    nRST,
       output wire  TFF_EN0,
       output wire  TFF_EN1,
       output wire   LOGIC0,
       output wire   LOGIC1,
       output wire   [15:0] CLK_CNT,
       output wire CLK_OUT
    );

    reg [15:0] clk_cnt;//clock counter
    wire tff_en0,tff_en1;
    assign CLK_CNT = clk_cnt;
    assign tff_en0 = (clk_cnt == 'd0)?1'b1:1'b0;
    assign tff_en1 = (clk_cnt == (DIV_NUM+1)/2)?1'b1:1'b0;
    assign TFF_EN0 = tff_en0;
    assign TFF_EN1 = tff_en1;
    //counter
    always@(posedge CLK_IN)
    begin
        if(~nRST)
        begin
            clk_cnt <= 16'd0;
        end
        else
        begin
            if(clk_cnt != DIV_NUM - 1)
            begin
                clk_cnt <= clk_cnt + 16'd1;
            end
            else clk_cnt <= 16'd0;
        end
    end

    //clock bulid logic
    reg clk_div0_lgic;//sample tff_en0 at clk posegde
    reg clk_div1_lgic;//sample tff_en1 at clk negedge
    assign CLK_OUT = clk_div0_lgic ^ clk_div1_lgic;
    assign LOGIC0 = clk_div0_lgic;
    assign LOGIC1 = clk_div1_lgic;
    //TFF 0
    always@(posedge CLK_IN)
    begin
        if(~nRST)
        begin
            clk_div0_lgic <= 1'b0;
        end
        else
        begin
            if(tff_en0)
                clk_div0_lgic <= ~clk_div0_lgic;
            else
                clk_div0_lgic <= clk_div0_lgic;
        end
    end
    //TFF 1
    always@(negedge CLK_IN)
    begin
        if(~nRST)
        begin
            clk_div1_lgic <= 1'b0;
        end
        else
        begin
             if(tff_en1)
                clk_div1_lgic <= ~clk_div1_lgic;
            else
                clk_div1_lgic <= clk_div1_lgic;
        end
    end

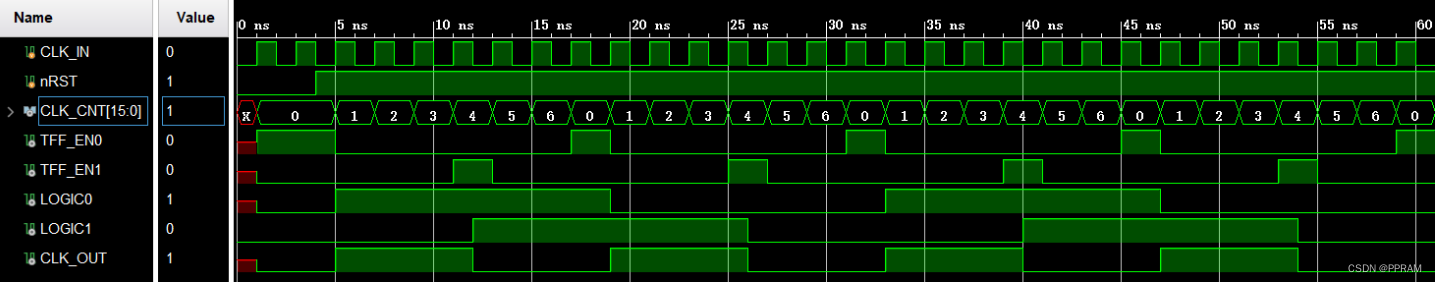

当DIV_NUM = 7时，仿真波形如下:

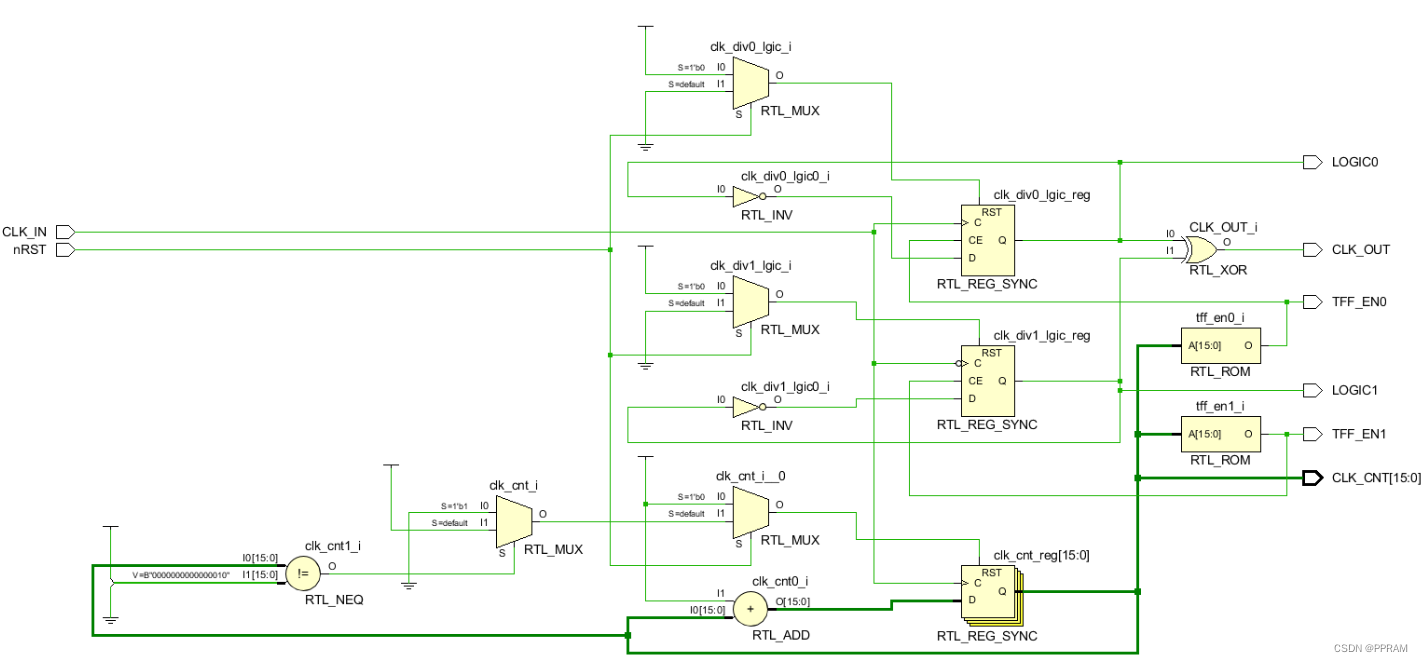

在这里插入图片描述上述设计综合：

5.3 另一种设计思路

本质上来说，这种奇数倍分频产生了两个2N倍的偶数分频信号，只不过利用两个分频信号的相位差进行逻辑异或得到N分频的信号；
因此也可以采用以下的设计思路:
1.首先创建两个模2N的计数器
第一个计数器在clk上升沿采样，初值为0
第二个计数器在clk下降沿采样，初值为(DIV_NUM+1)/2 - 1
2.根据两个计数器的值产生两个2N倍偶数分频信号
3.将产生的偶数分频信号进行异或产生时钟

module odd_clk_div#(
        parameter integer DIV_NUM = 3
)(
       input  wire  CLK_IN,
       input  wire    nRST,
       output wire   LOGIC0,
       output wire   LOGIC1,
       output wire   [15:0] CLK_CNT0,
       output wire   [15:0] CLK_CNT1,
       output wire CLK_OUT
    );

    reg [15:0] clk_cnt0;//clock counter
    reg [15:0] clk_cnt1;//clock counter
    wire logic0,logic1;
    assign LOGIC0 = logic0;
    assign LOGIC1 = logic1;
    assign CLK_CNT0 = clk_cnt0;
    assign CLK_CNT1 = clk_cnt1;



    assign CLK_OUT = logic0 ^ logic1;
    assign logic0 = (clk_cnt0 < DIV_NUM ) ? 1'b1:1'b0;
    assign logic1 = (clk_cnt1 < DIV_NUM ) ? 1'b1:1'b0;
    //counter
    always@(posedge CLK_IN)
    begin
        if(~nRST)
        begin
            clk_cnt0 <= 16'd0;
        end
        else
        begin
            if(clk_cnt0 != 2*DIV_NUM - 1)
            begin
                clk_cnt0 <= clk_cnt0 + 16'd1;
            end
            else clk_cnt0 <= 16'd0;
        end
    end
    always@(negedge CLK_IN)
    begin
        if(~nRST)
        begin
            clk_cnt1 <= (DIV_NUM+1)/2 - 1;
        end
        else
        begin
            if(clk_cnt1 != 2*DIV_NUM - 1)
            begin
                clk_cnt1 <= clk_cnt1 + 16'd1;
            end
            else clk_cnt1 <= 16'd0;
        end
    end

endmodule

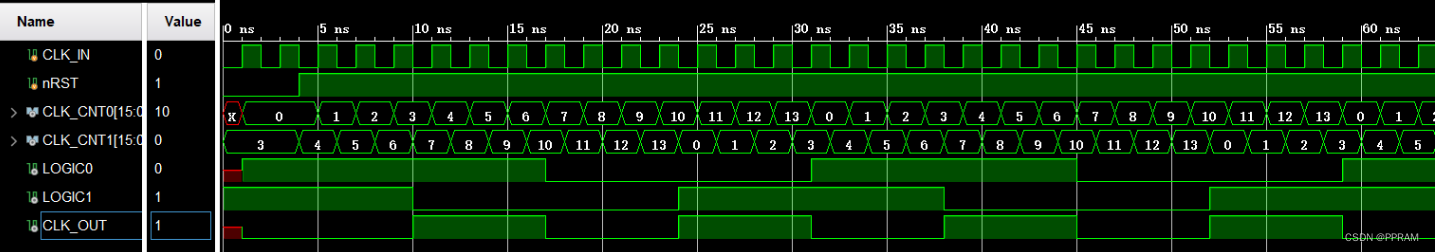

仿真：
在这里插入图片描述

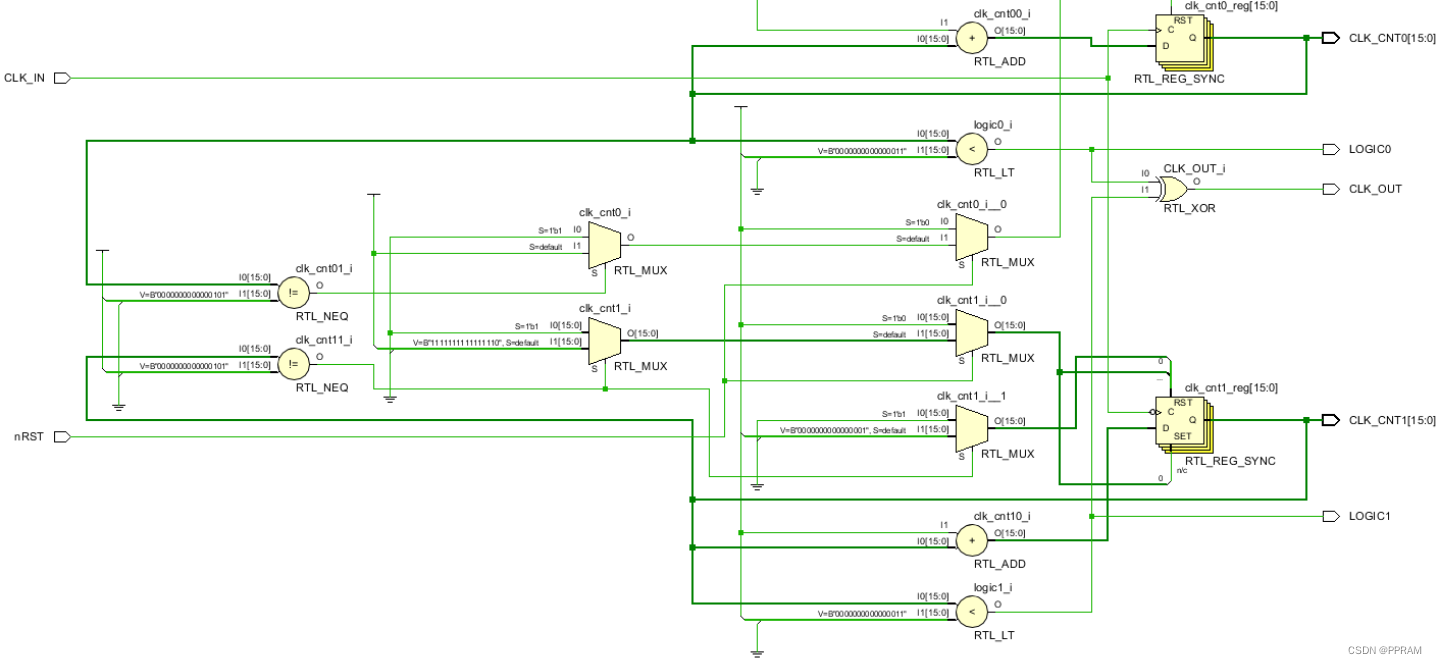

设计综合：

5.4 总结

奇数分频可通过产生两个相位不同的2N倍分频，异或产生

文献参考

1.《硬件架构的艺术-数字电路的设计方法与技术》
