基于FPGA的时序分析-时序路径（引脚到寄存器）

系列文章目录

第一章 基于FPGA的时序分析-时序路径（寄存器到寄存器）

---

---

一、系统同步接口

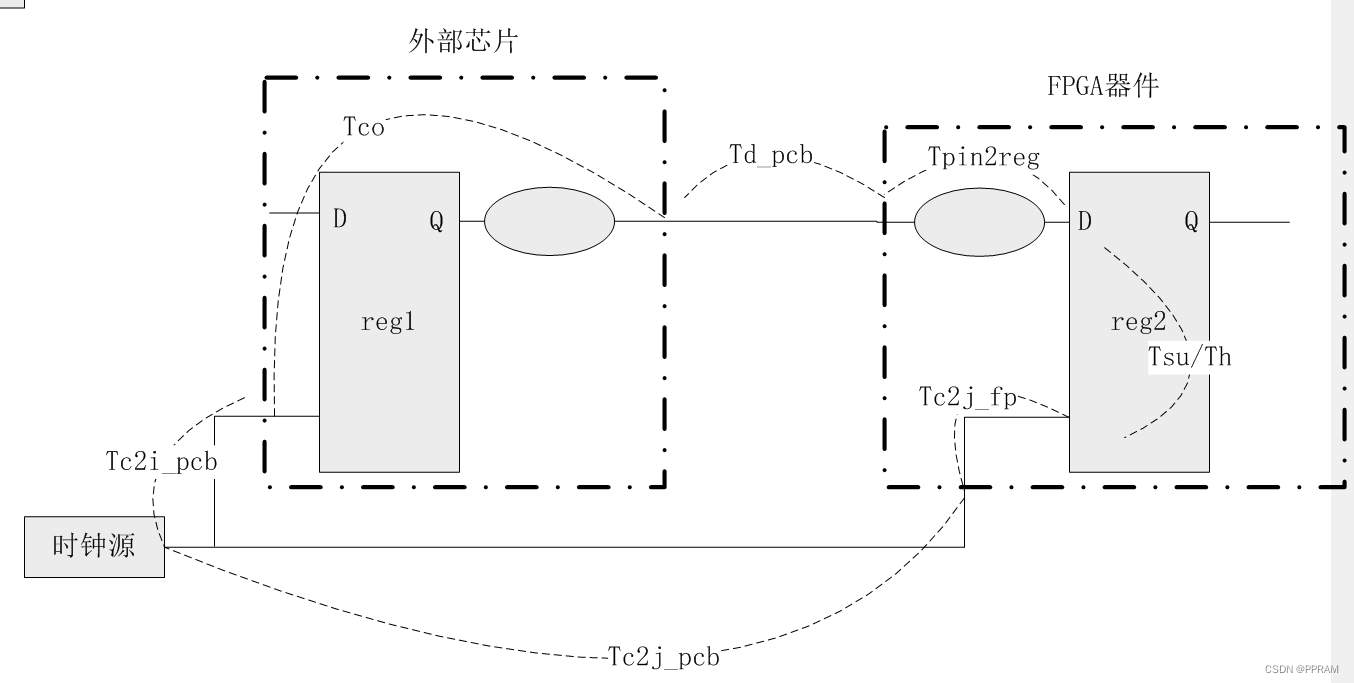

二、系统同步接口路径分析

• Tci_pcb:时钟从时钟源到达外部芯片所经过的PCB走线延迟；
• Tco:时钟到达外部芯片引脚，一直到外部芯片数据输出所经过的延迟；（源时钟到寄存器引脚+数据经过寄存器时间）
• Td_pcb：数据信号在PCB线上经过的延迟；
• Tpin2reg：数据信号从FPGA引脚到达目的寄存器reg2所经过的延迟；
• Tc2j_pcb：源时钟经过PCB到达FPGA所经过的延迟；
• Tc2j_fp：时钟从FPGA引脚到达reg2寄存器所经过的延迟；

---

建立时间：
Data Arrival Time = Launch Edge + Tc2i_pcb(max) + Tco(max) + Td_pcb(max) + Tpin2reg(max)
Data Required Time = Latch Edge + Tc2j_pcb(min) + Tc2j_fp(min) - Tsu -Clock Uncertain
Setup Time = Data Required Time - Data Arrival Time = Latch Edge - Launch Edge + Tc2j_pcb(min) - Tc2i_pcb(max) - Tco(max) -Td_pcb(max) + Tc2j_fp(min) - Tpin2reg(max) - Tsu -Clock Uncertain
保持时间：
Data Arrival Time = Launch Edge + Tc2i_pcb(min) + Tco(min) + Td_pcb(min) + Tpin2reg(min)
Data Required Time = Latch Edge + Tc2j_pcb(max) + Tc2j_fp(max) + Th + Clock Uncertain
hold Time = Data Arrival Time - Data Required Time
变量中除了Tpin2reg与Tc2j_fp未知其余变量均可查询手册；

由建立时间公式进行变形：
Data Arrival Time = Launch Edge + Tc2i_pcb(max) - Tc2j_pcb(min) + Tco(max) + Td_pcb(max) + Tpin2reg(max)
Data Required Time = Latch Edge + Tc2j_fp(min) - Tsu -Clock Uncertain
可得需要进行输入最大延迟约束时间为：
set_input_delay(max) = Tc2i_pcb(max) - Tc2j_pcb(min) + Tco(max) + Td_pcb(max)

由保持时间公式变形：
Data Arrival Time = Launch Edge + Tc2i_pcb(min) - Tc2j_pcb(max) + Tco(min) + Td_pcb(min) + Tpin2reg(min)
Data Required Time = Latch Edge + Tc2j_fp(max) + Th + Clock Uncertain
可得需要进行输入最小延迟约束时间为：
set_input_delay(min) = Tc2i_pcb(min) - Tc2j_pcb(max) + Tco(min) + Td_pcb(min)

---

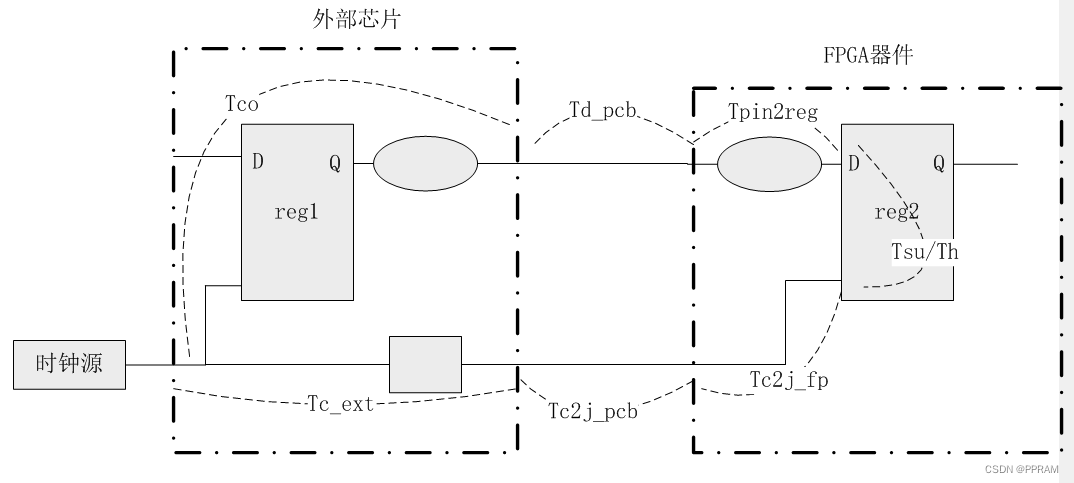

三、源同步接口路径分析

• Tc_ext:外部芯片的时钟走线延时,已经包含在外部芯片Tco中，可以认为是0

建立时间：
Data Arrival Time = Launch Time + Tco(max) + Td_pcb(max) + Tpin2reg(max)
Data required Time = Latch Time + Tc2j_pcb(min) + Tc2j_fp(min) - Tsu - Clock uncertain
变形：
Data Arrival Time = Launch Time - Tc2j_pcb(min) + Tco(max) + Td_pcb(max) + Tpin2reg(max)
Data required Time = Latch Time + Tc2j_fp(min) - Tsu - Clock uncertain
Setup Time Slack = Data required Time - Data Arrival Time = Latch Time - Launch Time + Tc2j_fp(min) + Tc2j_pcb(min) - Tco(max) - Td_pcb(max) - Tpin2reg(max) - Tsu - Clock uncertain
保持时间：
Data Arrival Time = Launch Time - Tc2j_pcb(max) + Tco(min) + Td_pcb(min) + Tpin2reg(min)
Data required Time = Latch Time + Tc2j_fp(max) + Th + Clock uncertain
Hold Time Slack = Data Arrival Time - Data required Time
set_input_delay的最大最小值为：
set_input_delay(max) = - Tc2j_pcb(min) + Tco(max) + Td_pcb(max)
set_input_delay(min) = - Tc2j_pcb(max) + Tco(min) + Td_pcb(min)
