开发者分享｜Versal GTY - 如何在 IP 集成器中将单工 TX / RX 核合并到多个 Quad

要为 Versal 的多个 Quad 创建收发器设置，建议从 Transceiver Bridge IP 开始，在其中选择所需的设置，然后交由 Vivado 通过块自动化设置来为此设置创建必要的 Quad。
Bridge IP 仅支持单一设置。以下展示了关于同一个收发器内为 TX 和 RX 采用不同的设置的具体方法示例。其中部分示例支持块自动化设置，但部分示例则需要适当的手动调整。

示例 1

单 RX 核与单 TX 核，各含 8 条通道，置于两个 Quad 内

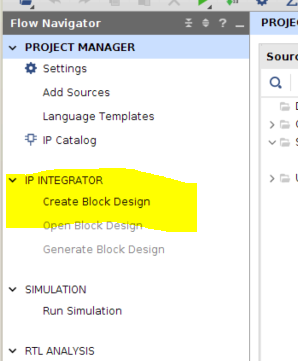

首先，为 Versal 器件创建一个工程，并打开块设计：

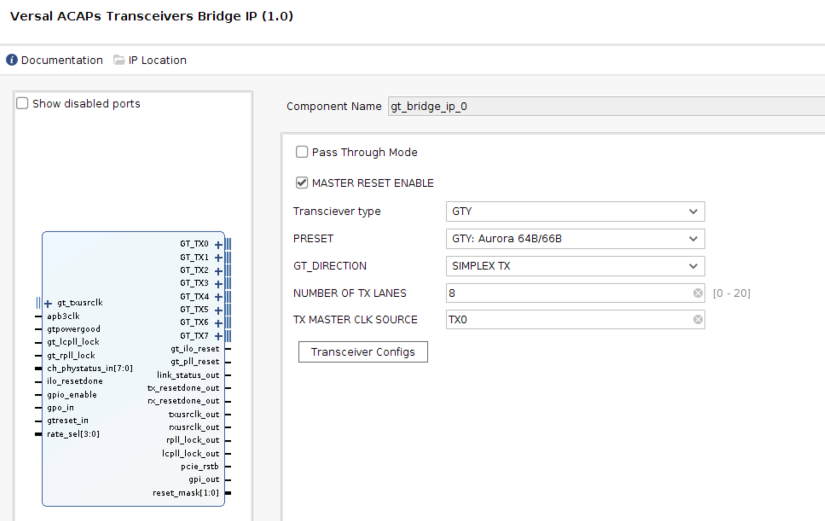

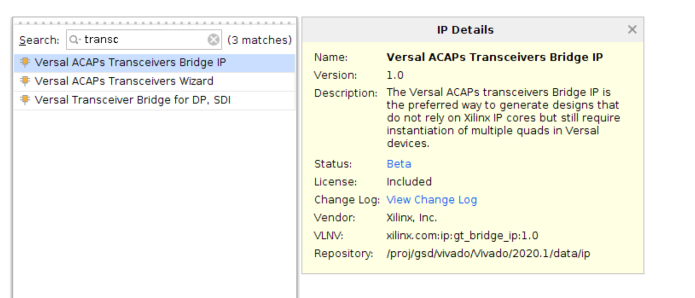

在此块设计中添加一个 Transceivers Bridge IP，并对其进行配置：

此处选择的是 Aurora 模板，针对这 8 条通道选中了 Simplex TX。
随后进入“Transceiver Configs”（收发器配置），选择要使用的线速率和 PLL：

然后，为此 Transceivers Bridge IP 运行“Block Automation”（块自动化设置）：

这样即可得到适用于该核的设置：

现在，添加另一个 Transceivers Bridge IP。

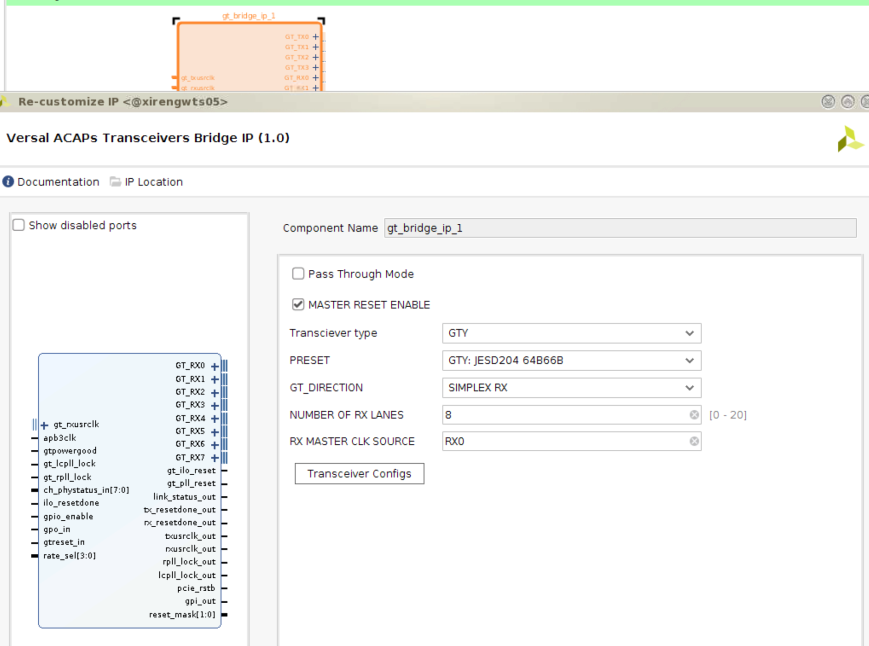

此处选择的是“JESD204 64B66B”，针对 8 条通道选中 Simplex RX：

可以看到，此 RX 设置所选的线速率和 PLL 与前者不同。

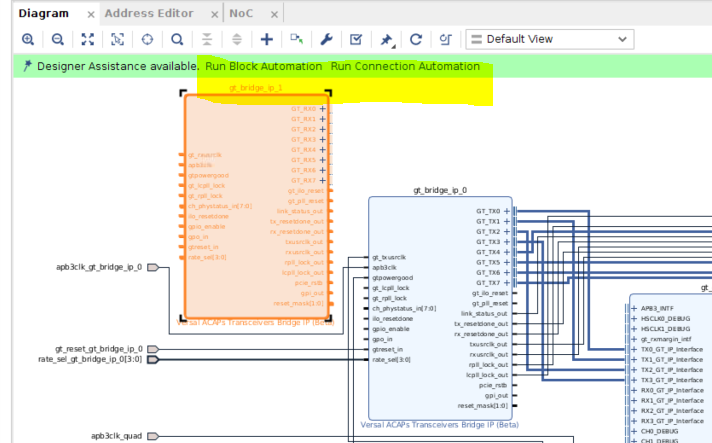

为此新 Transceivers Bridge IP 运行块自动化设置：

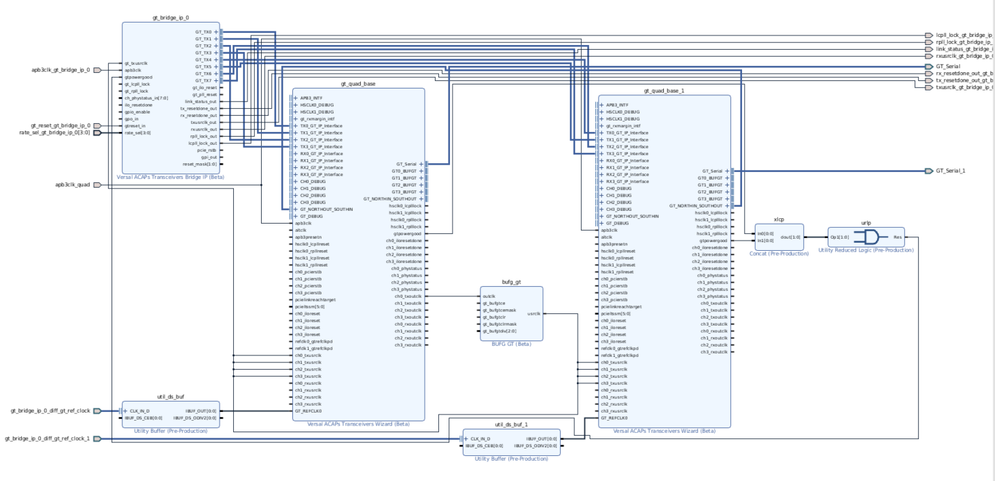

现在可看到，两个 Transceivers Bridge IP 均已连接到以上相同的 Quad IP。

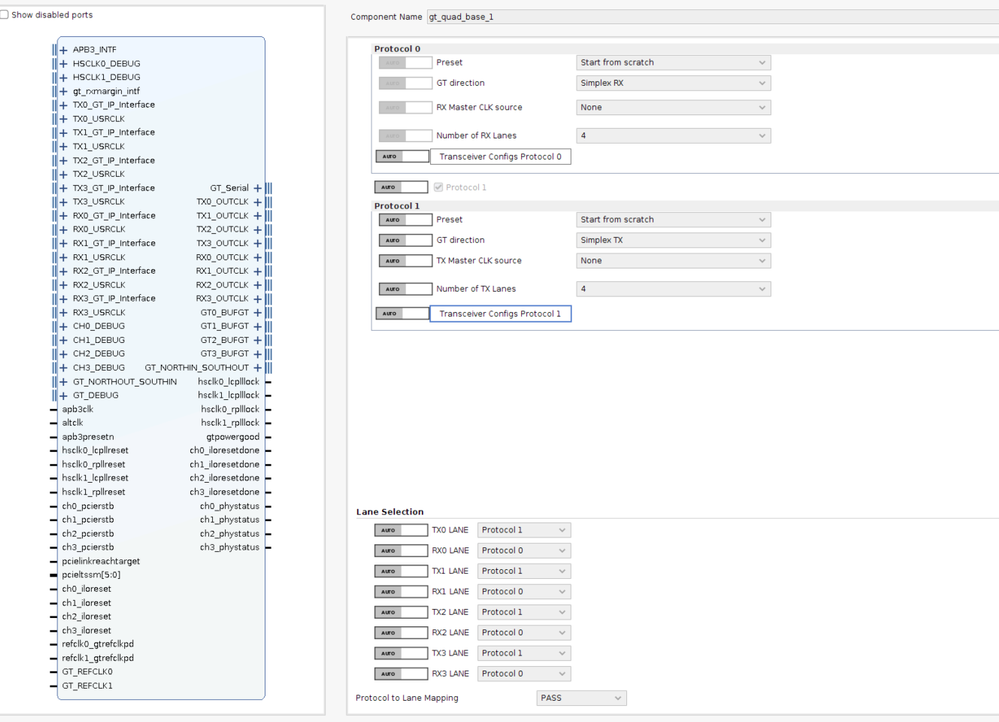

查看 Transceiver Quad IP 可以发现，两个单工设置的协议均已同步到 Quad IP。至此，此示例已完成。下一步，只需照常为 Quad 设置位置即可。

示例 2

单 RX 核与三 TX 核（共含 12 条通道，置于三个 Quad 内）

此设置将采用单个含 12 条通道的 Aurora RX 核（12Gbps 和 RPLL）和 3 TX 核（各含 4 条通道）。

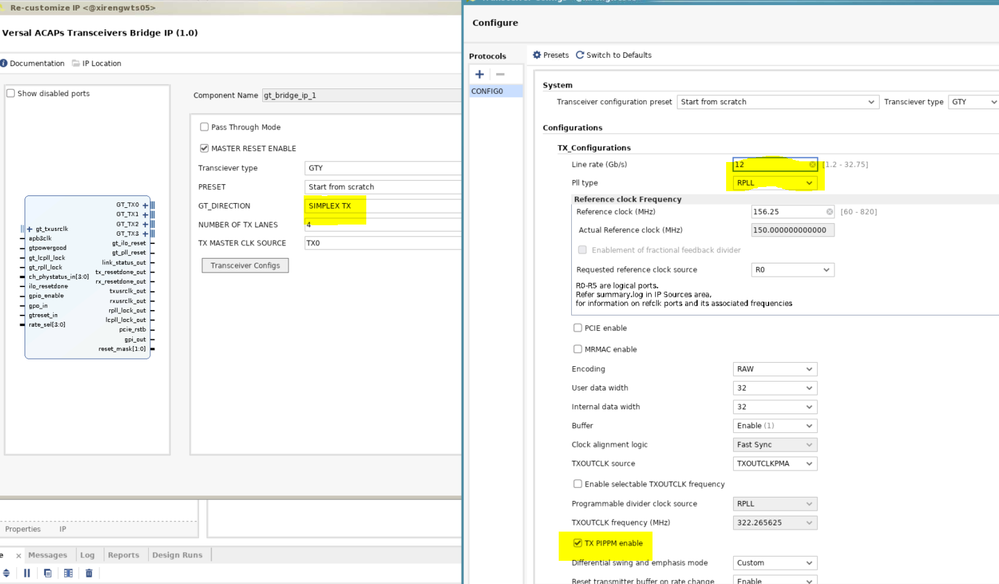

一个 TX 核采用默认原始设置，含 12Gbps 和 TXPI 控制。

一个 TX 核采用 8B10B 编码和 6Gbps。

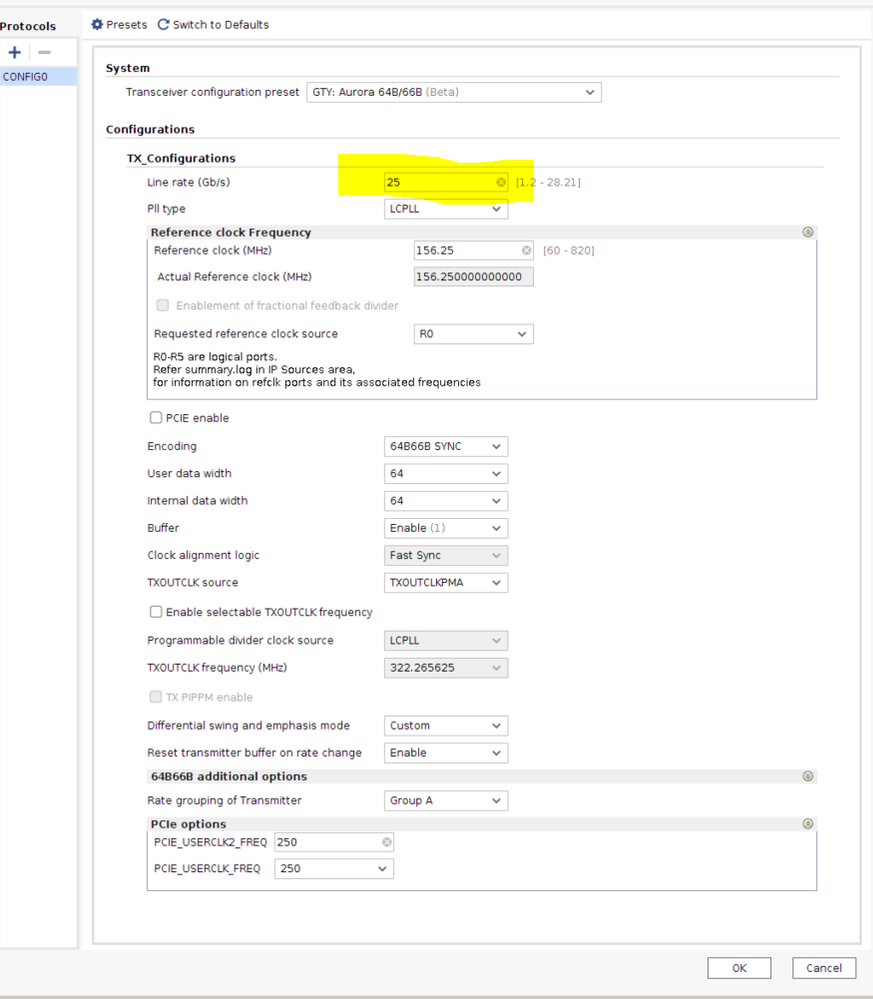

一个 TX 核采用 23Gbps 和 64B66B 编码（同步变速箱）。

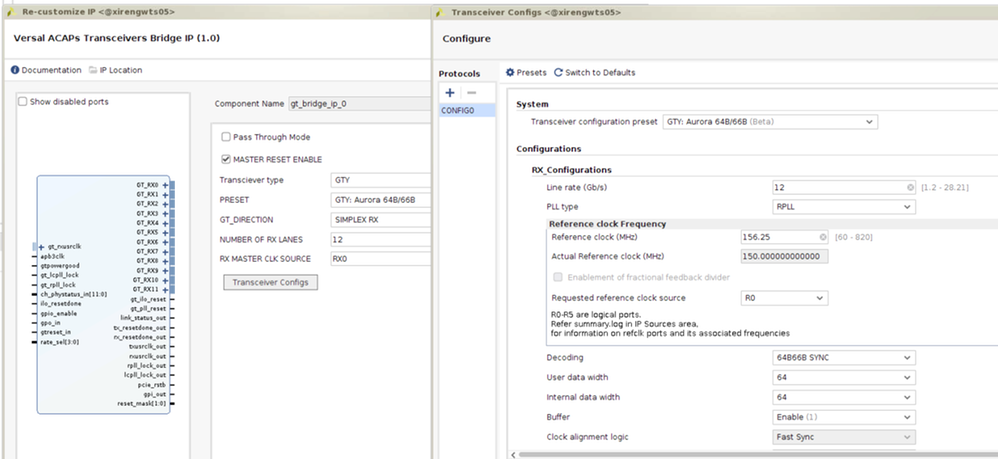

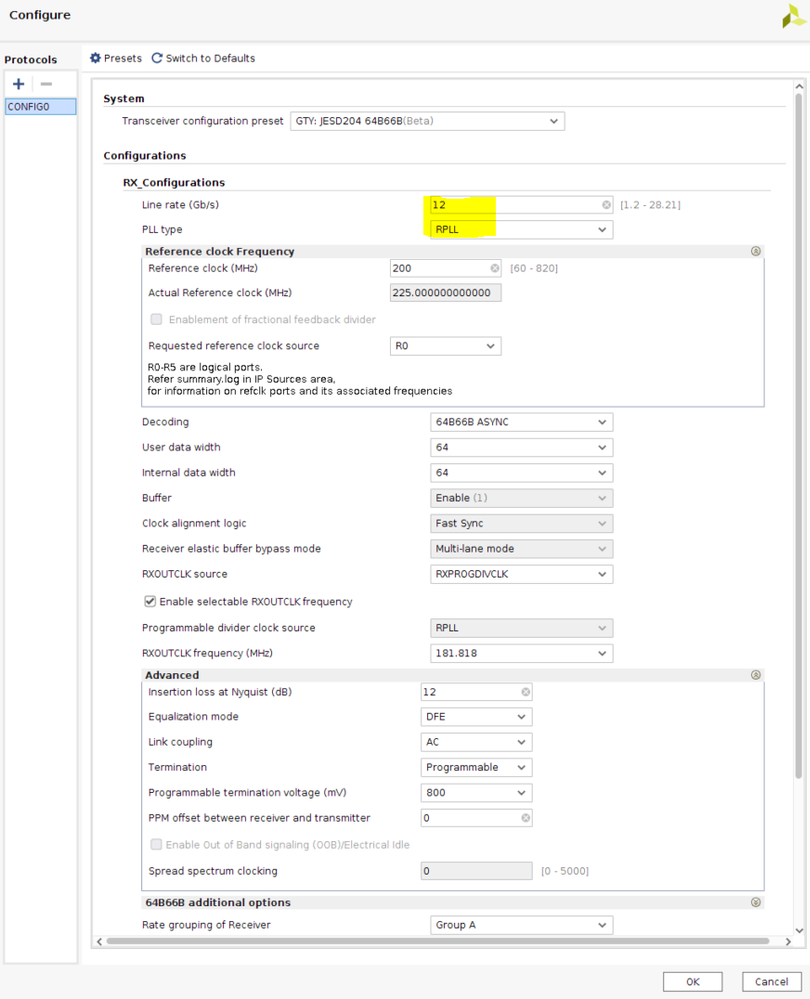

创建工程和块设计后，首先请为 12 条通道创建一个 RX 核，配置为 Aurora 64B66B 并使用 RPLL:

接下来，运行块自动化设置：

在此可以看到含 3 个 Quad IP 的 RX  bridge IP。

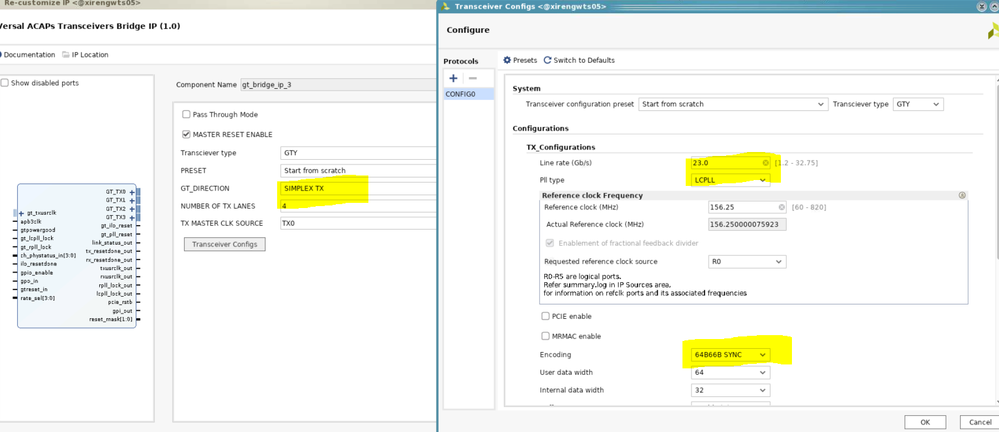

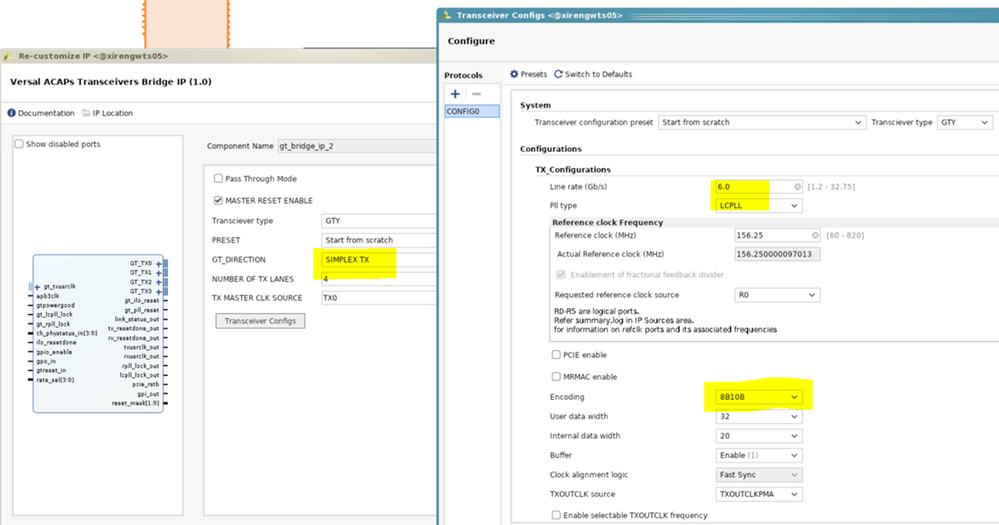

创建首个 TX 核，如下所示：

运行块自动化设置，这样即可看到：

此 TX 核连接到其中一个 Quad IP。
如果要使用另一个 Quad 的各条通道，则需要手动更改到另一个四通道的连接（已高亮）以及时钟信号和控制信号。
此外还需要在这些 Quad 之间移植 TX 协议。目前暂时无需执行这些操作。

添加第二个 TX 核：

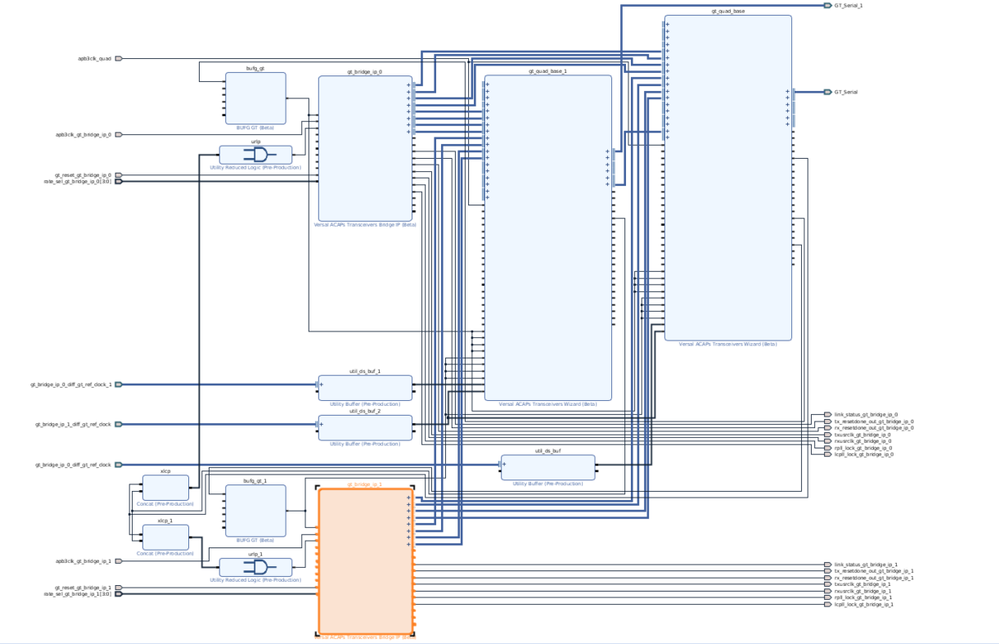

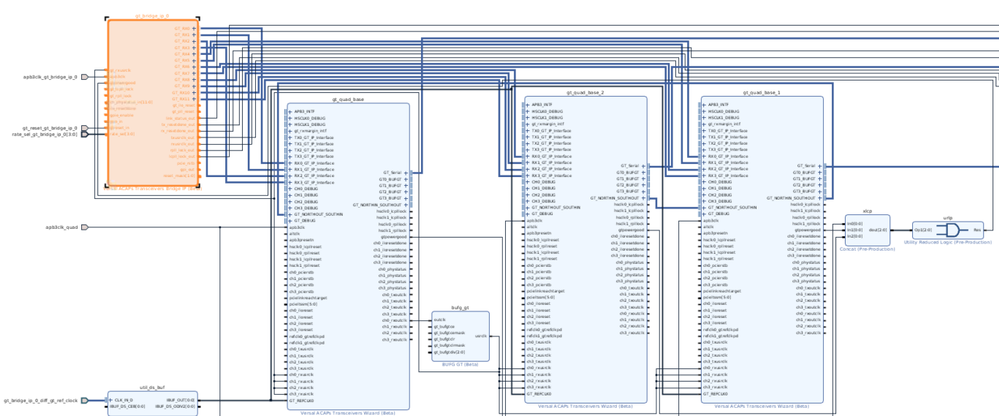

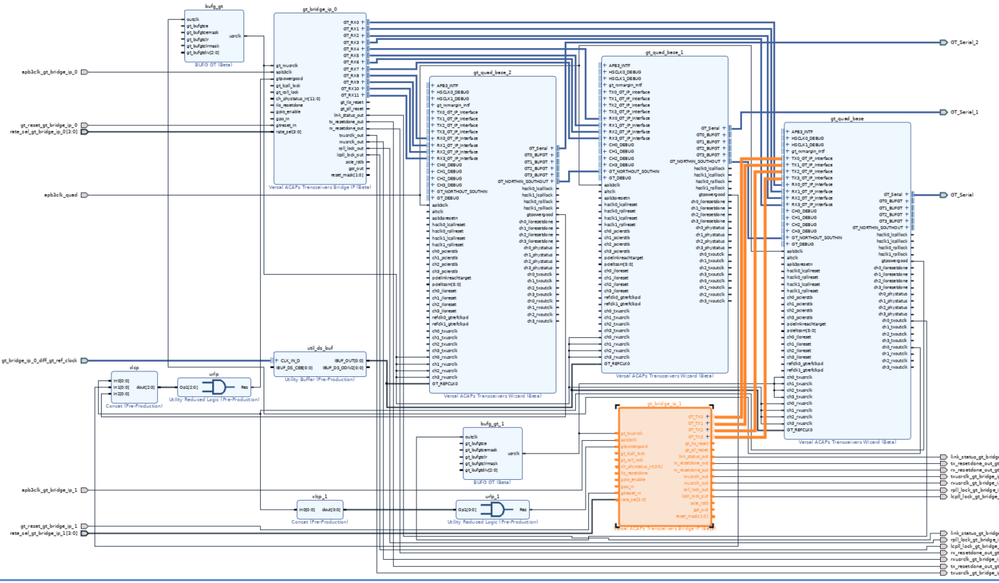

通过执行块自动化设置和自动连接，可得到如下结果：

可看到，块自动化设置会选择下一个 Quad 以连接 4 条通道。
同样，如果希望使用另一个 Quad，需要手动更改连接和协议。

添加第三个 TX 核：

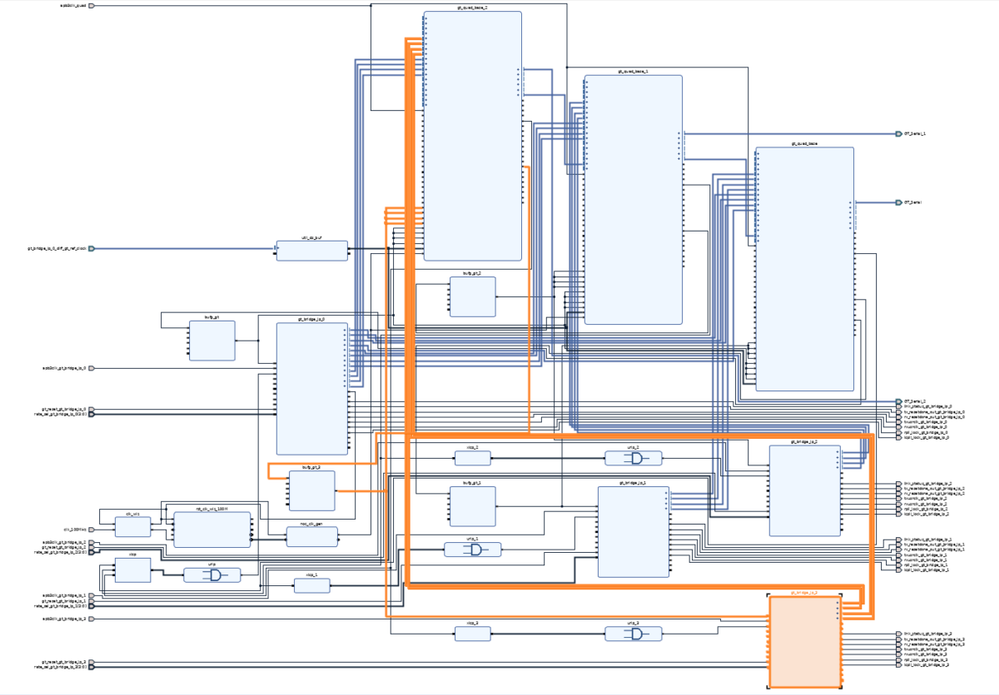

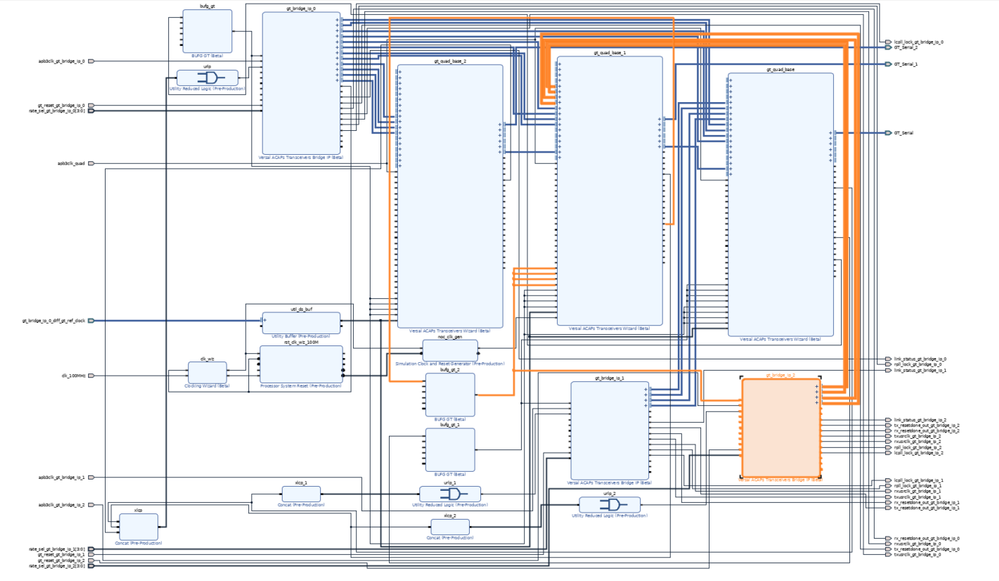

运行块自动化设置和自动连接：

同上，块自动化设置使用可用的 Quad 来连接 TX 通道。

现在，可确认 BD 并通过设置位置约束来照常实现此设计。
