新华三H3CNE网络工程师认证—VLAN的hybrid接口类型

想象一下，交换机上的端口（网口）有三种“性格”：
Access口：一根筋，只认一个VLAN（像快递员只送一个小区）。
Trunk口：老油条，能带多个VLAN标签（像快递员能同时送多个小区，但必须贴标签）。
Hybrid口：灵活派，既能带标签也能不带标签，还能自己决定“脱不脱马甲”（重点！）。
Hybrid接口最大的特点就是灵活控制VLAN标签的“穿脱”规则，特别适合复杂场景！

一、Hybrid接口

1、 特点

（1）自由模式

同一端口可以同时收发带标签（Tagged）和不带标签（Untagged）的流量。

（2）权限控制

可以手动设置哪些VLAN的流量要“脱标签”（Untagged），哪些保持原样（Tagged）。

（3）省设备

一个Hybrid口能当多个Access或Trunk口用，不用频繁换配置。

举例： 假设端口1是Hybrid口，配置了：

VLAN10的流量脱标签发送（像扒掉快递单，直接给收件人）。

VLAN20的流量带标签发送（保留快递单，让下一站处理）。

2、工作原理

Hybrid口的核心是两张表

允许通过的VLAN列表（允许哪些VLAN流量通过）。

脱标签规则（哪些VLAN的流量要脱掉标签再发出去）。

（1）关键逻辑

• 收数据时

如果数据带标签，检查是否在“允许列表”里，不在就丢弃。

如果不带标签，打上端口的PVID（默认VLAN标签）。

• 发数据时

检查目标VLAN是否在“允许列表”里。

如果在，再检查是否要脱标签：

脱标签（Untagged）：扒掉VLAN标签，发出去。

带标签（Tagged）：保留标签，发出去。

3、Hybrid接口收发过程

举个实际场景：

端口配置：Hybrid口允许VLAN10和VLAN20，其中VLAN10发数据时脱标签，VLAN20带标签。

PVID：端口默认VLAN是VLAN1（假设）。

（1）步骤1：收数据

如果收到一个不带标签的数据包：

打上PVID（VLAN1），但发现VLAN1不在允许列表里 → 丢弃！

如果收到一个带VLAN10标签的数据包：

VLAN10在允许列表里 → 接收并处理。

（2）步骤2：发数据

要发送一个VLAN10的数据包：

VLAN10在允许列表里，且配置为Untagged → 脱掉标签，发出去。

要发送一个VLAN20的数据包：

VLAN20在允许列表里，且配置为Tagged → 保留标签，发出去。

4、Hybrid收发流程图

为了更直观，可以想象Hybrid口是个“智能分拣员”：

（1）收快递（数据）：

检查快递单（VLAN标签）→ 有单且允许？收下！

没单？贴个默认单（PVID）→ 如果默认单不被允许，扔掉！

（2）发快递（数据）：

查发货规则 → 要撕单（Untagged）还是保留单（Tagged）？

按规则处理，发往下一站！

二、Hybrid接口配置实验

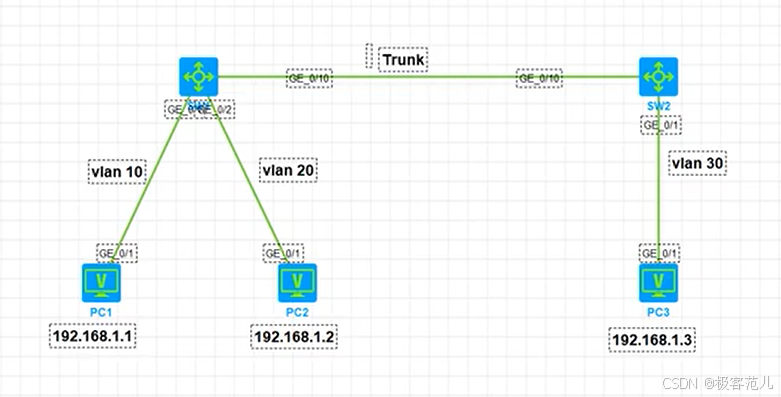

1、实验拓扑图

PC1属于VLAN10，IP：192.168.1.1

PC2属于VLAN20，IP：192.168.1.2

PC3属于VLAN20，IP：192.168.1.3

目标：PC1与PC2之间不能互通，但是能够与PC3之间互通（PC3是可以访问PC1/PC2）

2、实验要求

Switch连接PC1的端口配置为Hybrid，PVID=10，允许VLAN10和VLAN20通过。

VLAN10发数据时脱标签，VLAN20发数据时带标签。

Switch连接PC2的端口同理，但PVID=20。

验证PC1和PC2能否互通。

3、实验配置（H3C命令）

# 配置连接PC1的端口（假设为G1/0/1）
system-view
vlan 10
vlan 20
interface GigabitEthernet1/0/1
 port link-type hybrid
 port hybrid pvid vlan 10          # 设置PVID为10
 port hybrid vlan 10 20 untagged   # VLAN10和20的数据发出去时脱标签
 port hybrid vlan 10 20 tagged     # 允许接收VLAN10和20的带标签数据（实际H3C需分开配置）

# 配置连接PC2的端口（假设为G1/0/2）
interface GigabitEthernet1/0/2
 port link-type hybrid
 port hybrid pvid vlan 20
 port hybrid vlan 10 20 untagged
 port hybrid vlan 10 20 tagged

4、实验测试

PC1 ping PC2：

PC1发送的数据不带标签（VLAN10被脱掉），到达Switch后根据IP路由到VLAN20。

Switch向PC2发送数据时，VLAN20的数据脱标签 → PC2能收到！

抓包验证：
在PC1和PC2的端口抓包，确认VLAN标签是否按规则脱掉。

三、总结

1、Hybrid接口是VLAN中的“多面手”，能同时处理带标签和不带标签的流量。

2、核心配置：

设置PVID（默认VLAN）。

指定哪些VLAN发数据时脱标签（Untagged）或带标签（Tagged）。

3、适用场景：

需要同一端口连接不同VLAN设备（如服务器同时属于多个VLAN）。

特殊组网中减少端口配置复杂度。

一句话记牢：Hybrid口就像个“标签魔术师”，收数据时看标签、发数据时撕标签，灵活控制VLAN流量！
