HMC7044调试说明

已于 2023-07-01 17:19:10 修改
阅读量3.7k 收藏 25
点赞数
CC 4.0 BY-SA版权
文章标签： fpga开发
于 2022-11-26 08:32:02 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Pual_Georg/article/details/128041047
本文详细介绍了HMC7044的调试过程，包括如何在使用PLL2VCO（外时钟模式）和不使用PLL2VCO（参考时钟模式）时的配置步骤。特别强调了外时钟输入、分频数设置以及通道分频比的注意事项，同时分享了在实际调试中遇到的错误和修正方法。



1.VCO与VCXO（压控振荡器），PD与PFD(鉴相器)两者的区别暂时

Hmc7044调试说明

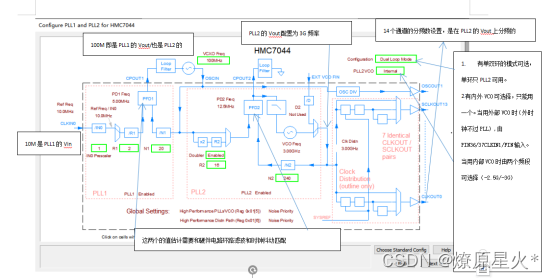

一：首先确定是否使用PLL2VCO

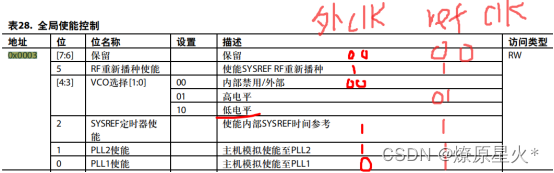

  1. 使用PLL2VCO（外时钟模式）
  1. 首先任需要PLL2VIN（由OSCIN脚进）:eg100M,而PLL1就直接禁用了(单环模式)。
