deepstream配置文件介绍

目录

1.deepstream概念

2.deepstream的配置文件介绍

2.1 Gst-nvinfer组件介绍

2.2 关于Gst-nvinfer组件中net-scale-factor和offsets参数。

2.3示例分析

---

1.deepstream概念

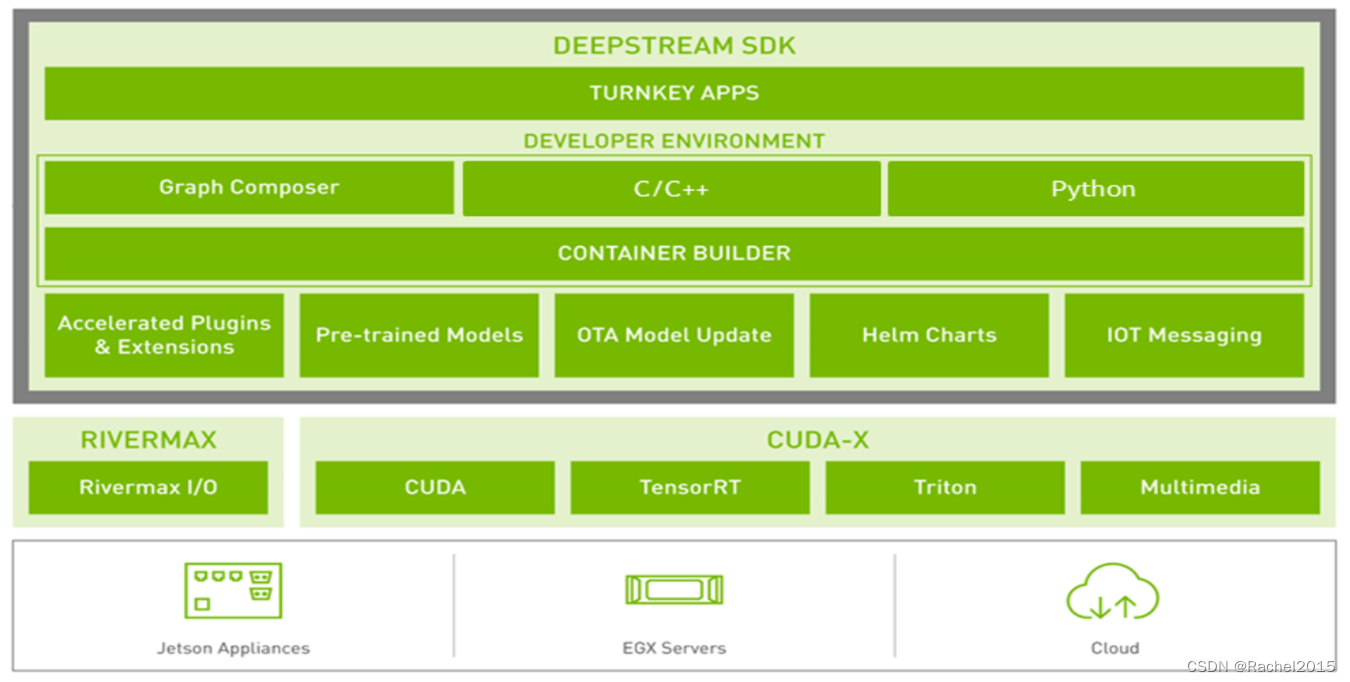

DeepStream是一套NVIDIA技术组装的智能视频分析（Intelligent Video Analytics）套件，将深度神经网络和其他复杂的处理任务引入到流处理管道中，以此来达到对视频和其他传感器数据的接近实时分析工作。DeepStream应用程序框架具有硬件加速构建块，可将深层神经网络和其他复杂处理任务带入流处理管道。开发者只需专注于构建核心深度学习网络和IP，而不是从头开始设计端到端解决方案。Deep Stream 工作流程也称为实时视频流分析，又叫视频结构化，包含实时视频解码和NN神经网络进行推理，应用广泛。

2.deepstream的配置文件介绍

通过配置文件对deepstream的进行配置操作，是deepstream最基础的运行方式之一，可以对deepstream的多个组件进行操作，常用的组件包括[application] / [source%d] / [sink0] / [primary-gie] / [secondary-gie]等，通过对不同组件中不同参数进行配置，可以实现对模型的运行和推理的管理，如果是一些复杂的操作或者deepstream中尚未提供相应的参数，就需要自定义相应的pipeline，并在实现pipeline的app中使用相应的函数进行自定义，将会在接下来的部分中讲到。

2.1 Gst-nvinfer组件介绍

Gst-nvinfer目前工作在以下类型的网络上：多目标检测；多标签分类；语义分割；实例分割。
Gst-nvinfer组件可以在三种模式下工作：1.主模式，全帧运行；2.次要模式，操作上游组件在meta中添加的对象；3.预处理张量输入模式，作用于与上游分量相连的张量。

在预处理张量输入模式下，Gst-nvinfer内部的预处理被完全跳过。插件寻找附加到输入缓冲区的GstNvDsPreProcessBatchMeta，并将张量原样传递给TensorRT推断函数，不做任何修改。该模式目前支持全帧和ROI处理。GstNvDsPreProcessBatchMeta是由Gst-nvdspreprocess插件附加的。

当Gst-nvinfer组件与跟踪器一起作为二级分类器运行时，它试图通过避免在每一帧中对相同对象进行重新推断来提高性能。它通过在映射中缓存分类输出，并将对象的唯一ID来实现这一点。只有当对象第一次出现在帧中(基于这个对象ID)或当对象的大小(边界框区域)增加20%或更多时，才会进行推理。只有当跟踪器作为二级分类器的上游元素添加时，这种优化才可能实现。TensorRT接口的详细文档请参见:Developer Guide :: NVIDIA Deep Learning TensorRT Documentation 该组件也支持自定义层的IPlugin接口。详细信息请参考IPlugin接口。该组件还支持自定义函数的接口，用于解析对象检测器的输出，并在有多个输入层的情况下初始化非图像输入层。参考sources/includes/nvdsinfer_custom_impl.h了解模型的自定义方法实现。

sources/includes/nvdsinfer_custom_impl.h中提供的不同模型的自定义解析函数命名如下

目标检测：NvDsInferParseCustomXXX()。如果有自定义目标检测模型的解析函数，需要在[property]组件的parse-bbox-func-name参数中说明。
分类：NvDsInferClassiferParseCustomXXX()。如果有自定义目标检测模型的解析函数，需要在[property]组件的parse-classifier-func-name参数中说明。
语义分割：NvDsInferInstanceMaskParseCustomXXX()。如果有自定义目标检测模型的解析函数，需要在[property]组件的parse-bbox-instance-mask-func-name参数中说明。

2.2 关于Gst-nvinfer组件中net-scale-factor和offsets参数。

Gst-nvinfer插件根据网络需求对输入帧执行转换(格式转换和缩放)，并将转换后的数据传递给底层库。底层库对转换后的帧进行预处理(执行归一化和均值减法)，并产生最终的浮动数传递给TensorRT引擎进行推理。这里执行归一化和均值减法的预处理公式如下：

y = net scale factor*(x-mean)

其中，x是输入的像素值，它是一个范围为[0,255]的int8类型。

mean是对应的平均值，可以从Mean文件中读取，也可以作为offset [c]，其中c是输入像素所属的通道，offset是配置文件中指定的数组。它是一个浮点数。

Net-scale-factor是配置文件中指定的像素缩放系数。它是一个浮点数。

Y为对应的输出像素值。它是一个浮点数。

例如，在使用SCRFD进行人脸检测的推理过程中，需要对输入图像的三个通道数据进行减均值127.5f后，乘以归一化因子0.0078125f的操作，在[property]组件中的配置方法如下：

net-scale-factor: 0.0078125
offsets: 127.5;127.5;127.5

2.3示例分析

以/opt/nvidia/deepstream/deepstream-6.1/samples/configs/deepstream-app/source30_1080p_dec_infer-resnet_tiled_display_int8.txt为例分析如下

执行命令：

deepstream-app -c source30_1080p_dec_infer-resnet_tiled_display_int8.txt

或

deepstream-app -c source30_1080p_dec_infer-resnet_tiled_display_int8.yml

该配置文件主要实现了使用resnet10_caffemodel来同时推理30路h264视频并绘制显示的功能，在NVIDIA NX平台上，30路同时进行推理运行，帧率大概为14fps，运行的结果视频如下：

out

对配置文件source30_1080p_dec_infer-resnet_tiled_display_int8.txt的内容解析如下，参考https://docs.nvidia.com/metropolis/deepstream/dev-guide/text/DS_ref_app_deepstream.html

[application] enable-perf-measurement=1   #是否启用应用程序性能度量 perf-measurement-interval-sec=5 #对性能指标进行采样和打印的间隔（秒） #gie-kitti-output-dir=streamscl #应用程序以修改后的KITTI元数据格式存储主检测器输出的现有目录的路径名 [tiled-display] #平铺显示 enable=1    #是否启用平铺显示 rows=5  #平铺二维数组中的行数 columns=6 width=1280  #平铺二维数组的宽度（像素） height=720 gpu-id=0    # 如果有多个GPU，则元素将使用GPU几号（只适用于dGPU,不适用于Jetson） #(0): nvbuf-mem-default - Default memory allocated, specific to particular platform #(1): nvbuf-mem-cuda-pinned - Allocate Pinned/Host cuda memory, applicable for Tesla #(2): nvbuf-mem-cuda-device - Allocate Device cuda memory, applicable for Tesla #(3): nvbuf-mem-cuda-unified - Allocate Unified cuda memory, applicable for Tesla #(4): nvbuf-mem-surface-array - Allocate Surface Array memory, applicable for Jetson nvbuf-memory-type=0 #对于dGPU：所有值都有效；对于Jetson：只有0（零）是有效的。 #源组指定源的属性。DeepStream应用程序支持多个同时的源。对于每个源，必须在配置文件中添加一个组名为（如源%d）的单独组。 [source0] enable=1    #启用或禁用源 #Type - 1=CameraV4L2 2=URI 3=MultiURI 4=RTSP。uri编码流的URI，URI可以是文件、HTTP URI或RTSP实时源。当类型为2或3时有效。对于MultiURI，还可以使用%d格式说明符指定多个源（如uri=http://127.0.0.1/source.mp4，uri=file:///home/ubuntu/source_%d.mp4等）。应用程序从0迭代到num sources以生成当前uri。 type=3 uri=file://../../streams/sample_1080p_h264.mp4 num-sources=15  #来源数量。仅当type=3时有效。 #drop-frame-interval=2  #放置帧的间隔。例如，5表示解码器每5帧输出一次；0表示不丢弃任何帧。 gpu-id=0    #多个GPU时元素使用的GPU ID # (0): memtype_device   - Memory type Device # (1): memtype_pinned   - Memory type Host Pinned # (2): memtype_unified  - Memory type Unified cudadec-memtype=0 [source1] enable=1 #Type - 1=CameraV4L2 2=URI 3=MultiURI 4=RTSP type=3 uri=file://../../streams/sample_1080p_h264.mp4 num-sources=15 gpu-id=0 # (0): memtype_device   - Memory type Device # (1): memtype_pinned   - Memory type Host Pinned # (2): memtype_unified  - Memory type Unified cudadec-memtype=0 [sink0] #sink组指定属性并修改sink组件的行为以进行渲染、编码和文件保存 enable=1 #Type - 1=FakeSink，显示时候啥都没有； 2=EglSink，EGL based windowed sink (nveglglessink) 显示出窗口； 3：解码+分离+存文件；4：RTSP流；5：仅Jetson；6：云端 type=2 sync=1  #指示流的呈现速度。 0:尽快 1： 同步地 source-id=0 # 此接收器必须使用其缓冲区的源的ID。源ID包含在源组名称中。例如，对于组[source1]source id=1。 gpu-id=0 nvbuf-memory-type=0 #CUDA内存类型的插件是分配输出缓冲区。0 :平台特定的默认值；1：host CUDA 内存；2：设备CUDA内存；3：统一CUDA内存；dGPU:所有值都是有效的。Jetson:只有0(零)是有效的 [sink1] enable=0 type=3 container=1 #用于文件保存的容器。仅对类型=3有效。1：MP4标准 2：MKV公司。 #1=h264 2=h265 codec=1 #encoder type 0=Hardware 1=Software enc-type=0  #编码引擎：0：NVENC（GPU）1：CPU sync=0 #iframeinterval=10 bitrate=2000000 #编码比特率（bit/s），只对type=3（存文件）和type=4（RTSP流）时有效。 #H264 Profile - 0=Baseline 2=Main 4=High #H265 Profile - 0=Main 1=Main10 profile=0   #编码器的配置文件格式 output-file=out.mp4 source-id=0 [sink2] enable=0 #Type - 1=FakeSink 2=EglSink 3=File 4=RTSPStreaming type=4 #1=h264 2=h265 codec=1 #encoder type 0=Hardware 1=Software enc-type=0 sync=0 bitrate=4000000 #H264 Profile - 0=Baseline 2=Main 4=High #H265 Profile - 0=Main 1=Main10 profile=0 # set below properties in case of RTSPStreaming rtsp-port=8554  #RTSP服务端口 udp-port=5400   #udp端口 [osd]   #OSD组,指定OSD组件的属性，并修改OSD组件的行为，在视频帧上覆盖文本和矩形。 enable=1    #启用/禁用OSD (On-Screen Display)功能。 gpu-id=0    #在有多个GPU的情况下，元素使用的GPU。 border-width=1  #为对象绘制的包围框的边框宽度，以像素为单位。 text-size=15    #描述对象的文本大小(以点为单位)。 text-color=1;1;1;1; #描述对象的文本的颜色,RGBA格式。 text-bg-color=0.3;0.3;0.3;1 #描述对象的文本的背景色,RGBA格式。 font=Serif  #描述对象的文本的字体名称。 show-clock=0    #是否显示时钟。 clock-x-offset=800  #时钟时间文本的水平偏移量，以像素为单位。 clock-y-offset=820 clock-text-size=12 clock-color=1;0;0;0 nvbuf-memory-type=0 #元素分配给输出缓冲区的CUDA内存类型。0 (nvbuf-mem-default):特定于平台的默认值；1 (nvbuf-mem-cuda-pinned):固定/主机CUDA内存；2 (nvbuf-mem-cuda-device):设备CUDA内存；3 (nvbuf-mem-cuda-unified):统一CUDA内存，对于dGPU:所有值都有效。对于Jetson:只有0(零)是有效的。 [streammux] #指定和修改Gst-nvstreammux插件的属性。 gpu-id=0 ##Boolean property to inform muxer that sources are live live-source=0   #Informs the muxer that sources are live. batch-size=30 ##time out in usec, to wait after the first buffer is available ##to push the batch even if the complete batch is not formed batched-push-timeout=40000 ## Set muxer output width and height width=1920 height=1080 ##Enable to maintain aspect ratio wrt source, and allow black borders, works ##along with width, height properties enable-padding=0    #指示通过添加黑带缩放时是否保持源宽高比。 nvbuf-memory-type=0 ## If set to TRUE, system timestamp will be attached as ntp timestamp ## If set to FALSE, ntp timestamp from rtspsrc, if available, will be attached # attach-sys-ts-as-ntp=1 # config-file property is mandatory for any gie section. # Other properties are optional and if set will override the properties set in # the infer config file. [primary-gie] enable=1 gpu-id=0 model-engine-file=../../models/Primary_Detector/resnet10.caffemodel_b30_gpu0_int8.engine    #模式预生成的序列化引擎文件的路径。 #Required to display the PGIE labels, should be added even when using config-file #property batch-size=30   #在批处理中一起推断的帧数(P.GIE)/对象数(S.GIE)。 #Required by the app for OSD, not a plugin property bbox-border-color0=1;0;0;1 bbox-border-color1=0;1;1;1 bbox-border-color2=0;0;1;1 bbox-border-color3=0;1;0;1 interval=0 #Required by the app for SGIE, when used along with config-file property gie-unique-id=1 #分配给nvinfer实例的唯一组件ID。用于标识实例生成的元数据。 nvbuf-memory-type=0 config-file=config_infer_primary.txt    #指定Gst-nvinfer插件属性的配置文件的路径名。除了config-file本身，它可以包含该表中描述的任何属性。属性必须定义在名为[property]的组中。有关参数的详细信息，请参见《DeepStream 4.0插件手册》中的“Gst-nvinfer文件配置规范”。 [tests] #测试组用于诊断和调试。 file-loop=0 #指示输入文件是否应无限的循环。

config-file对应的config_infer_primary.tx，内容如下，参考https://docs.nvidia.com/metropolis/deepstream/dev-guide/text/DS_plugin_gst-nvinfer.html

[property] gpu-id=0 net-scale-factor=0.0039215697906911373  #指定的像素缩放系数。它是一个浮点数。 model-file=../../models/Primary_Detector/resnet10.caffemodel proto-file=../../models/Primary_Detector/resnet10.prototxt model-engine-file=../../models/Primary_Detector/resnet10.caffemodel_b30_gpu0_int8.engine labelfile-path=../../models/Primary_Detector/labels.txt int8-calib-file=../../models/Primary_Detector/cal_trt.bin batch-size=30 process-mode=1  #主处理器为1，从处理器为2，#1-Primary 2-Secondary. model-color-format=0    #输入的处理数据格式Integer 0: RGB 1: BGR 2: GRAY ## 0=FP32, 1=INT8, 2=FP16 mode network-mode=1 num-detected-classes=4 interval=0 gie-unique-id=1 #分配给GIE的唯一ID，使应用程序和其他元素能够识别检测到的边界框和标签 output-blob-names=conv2d_bbox;conv2d_cov/Sigmoid    #输出层名称数组 force-implicit-batch-dim=1  ##当网络同时支持隐式批处理维度和全维时，强制使用隐式批处理维度模式。 #parse-bbox-func-name=NvDsInferParseCustomResnet    #自定义边界框解析函数的名称。如果没有指定，Gst-nvinfer使用SDK提供的resnet模型的内部函数。 #custom-lib-path=/path/to/libnvdsparsebbox.so ## 1=DBSCAN, 2=NMS, 3= DBSCAN+NMS Hybrid, 4 = None(No clustering) cluster-mode=2 #scaling-filter=0 #scaling-compute-hw=0 #Use the config params below for dbscan clustering mode #[class-attrs-all] #detected-min-w=4 #detected-min-h=4 #minBoxes=3 #Use the config params below for NMS clustering mode [class-attrs-all]   #组配置所有类的检测参数。组[class-attrs-<class-id>]配置类<class-id>的检测参数。例如，组[class-attrs-23]配置类ID为23的检测参数。[class-attrs-all]配置所有类型的有与相同的参数。 topk=20 #只保留检测分数最高的前K个对象。 nms-iou-threshold=0.5   #非极大值抑制的IOU阈值 pre-cluster-threshold=0.2   #在聚类操作之前应用的检测阈值 ## Per class configurations [class-attrs-0] #配置类ID为0的检测参数 topk=20 nms-iou-threshold=0.5 pre-cluster-threshold=0.4
