【AD错误】Un-Routed Net Constraint: Unplated Pad S1-1(2.54mm,20.322mm) on Multi-Layer...解决办法

最新推荐文章于 2025-03-12 10:29:47 发布
最新推荐文章于 2025-03-12 10:29:47 发布
阅读量2.1w 收藏 27
点赞数 15
分类专栏： # Altium Designer
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ReCclay/article/details/82966964
版权
本文讨论了在使用三端纽子开关封装时遇到的问题，即未电镀导致的顶层与底层不连通。文章详细解释了unplated的含义，并提供了解决方案：勾选对应的plated选项。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

问题及原因分析

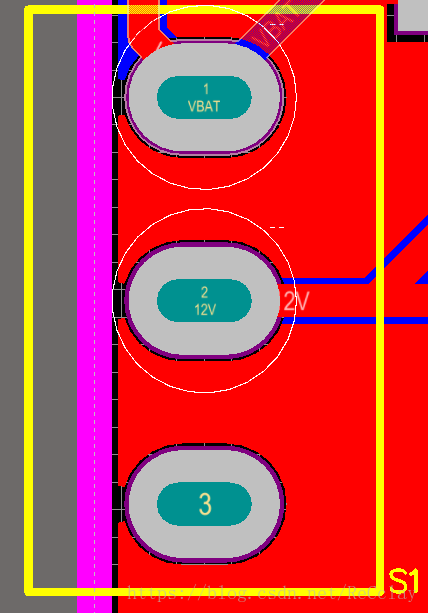

问题出现在了一个三端纽子开关的封装，因为是从别处copy的，没想到出现了此等问题。

在这里插入图片描述

在这里插入图片描述

unplated 意思是没有电镀的，如果没有电镀那么顶层和底层之间是没有沉铜的，就是不连的。

解决办法

勾选对应的plated。

在这里插入图片描述
