解读ADC采样芯片（EV10AQ190A）的工作模式（四通道模式）

上篇博文讲了EV10AQ190A这种ADC芯片的工作模式：双通道模式

我十分重视这些内容，因为这是我认识硬件工作模式的起点，当然这也只是理论上的内容，实际采样过程中也许会遇到这样那样的问题，那就需要自己慢慢探索了，理想与工程还是会有一定的差距的！

这篇博文主要讲四通道模式：

这种模式的框架或者组态（configuration）（我真的不知道这个单词如何用中文准确的翻译处理，我总感觉应该是原理框图），算了以后就叫做组态吧，强行翻译。

由上图可知，四通道模式有4个输入端口，我们分别称其为A端口，B端口，C端口，与D端口，四个端口分别对应四个通道，也就是说四个输入端口中每个端口分别对应一个ADC采样通道，例如当模拟输入从A端口输入时，就有ADC A进行采样。

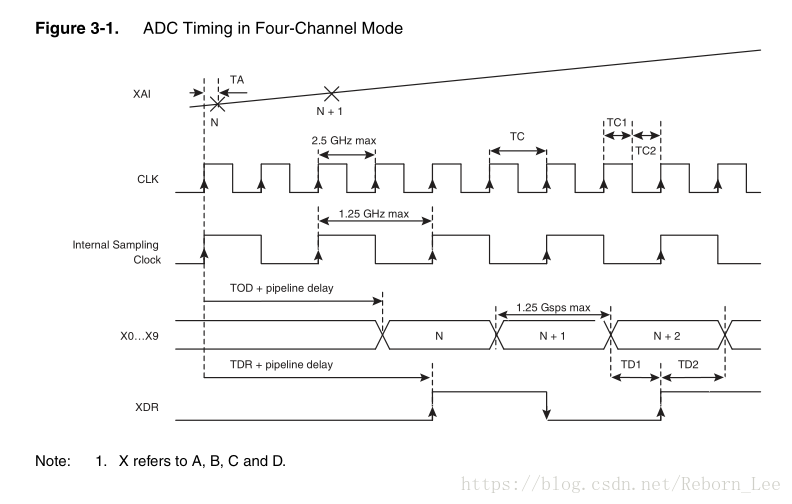

从上图我们还可以得知，外部2.5GHz的时钟为该ADC芯片提供时钟源，进入内部时钟电路（Clock Circuit），内部时钟电路相当于一个二分频的作用，产生1.25GHz的时钟信号分别输入四个通道，为其提供时钟信号。

每个通道都是一个ADC核，所以说这个ADC有四个核，（有关这里的时钟关系等我单独一篇博文研究吧
