电阻（Resistor）和电容（Capacitor）是电子电路中最基本的两种元件。它们在电路中起着至关重要的作用。电阻控制电流的流动，而电容则影响电荷的存储与释放。这篇文章将介绍电阻与电容的常用封装、耐压和功率参数，并探讨它们在电路中的应用与作用。（其实促使我对其整理归纳的原因是之前被面试的时候面试官问的一个相关问题我并没有回答上来(*/ω＼*)）

一、电阻的基本概念与常见封装

电阻是限制电流流动的元件，遵循欧姆定律（V=IR）。根据不同的应用，电阻有着不同的封装和额定参数。

1.1 常见电阻封装类型

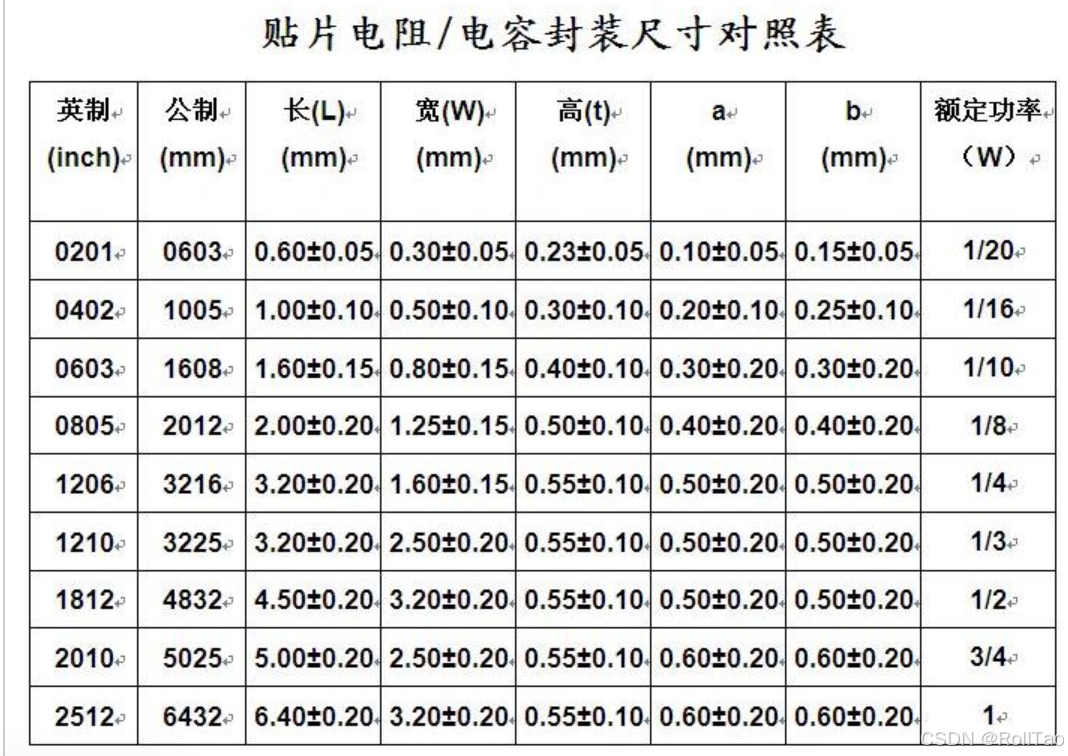

电阻的封装形式根据其用途、体积以及功率大小的不同，可以分为如下几种：

1.1.1SMD（表面贴装）封装

0201（0.6mm x 0.05mm）:功率一般为1/20W。
0603（1.6mm x 0.8mm）：适用于小型电子设备，功率一般为0.1W。
0805（2.0mm x 1.25mm）：常用于较为普通的电路，功率一般为0.125W。
1206（3.2mm x 1.6mm）：适用于需要较大功率的电路，功率一般为0.25W。
2512（6.3mm x 3.1mm）：功率可达1W，适用于高功率应用。

1.1.2 轴向封装

传统的圆柱形封装，通常用于较大的功率电阻，如1W、2W电阻。适合于需要耐高温的应用。

1.2 电阻的耐压与功率

电阻的耐压通常与其工作环境、封装以及材料的耐压等级相关。一般来说，封装体积越大，耐压也越高。例如，0805封装的电阻一般耐压在50V以下，而2512封装的电阻可以达到250V甚至更高。
功率是电阻能够持续承受的最大功率。选择电阻时，功率应该大于或等于电路中预期的功率，以免电阻过热损坏。例如，0805封装的电阻功率通常为0.125W，1206封装为0.25W。

1.2.1 电阻数据手册分析

之前还从未看过电阻的数据手册，结果发现还有很多参数是不了解的，也记录在此。这里是查看的是厚声电子的数据手册，但手册描述的参数都差不多。

1.2.1.1 厂家提供的封装大小

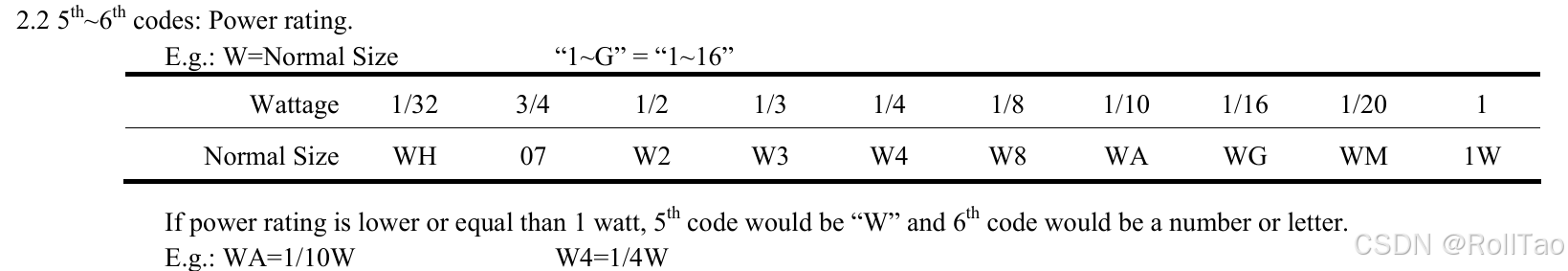

1.2.1.2 PowerRating功率等级

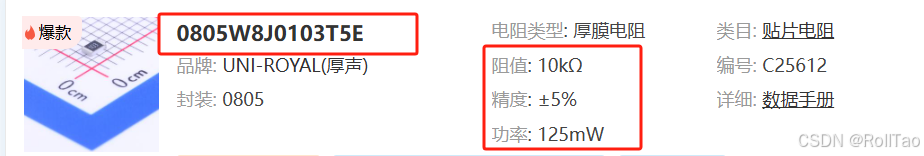

例如我这里选取的型号为 0805W8J0103T5E。0805对应功率为1/8w，也就是上表中的功率等级为W8。

1.2.1.3 精度和阻值大小

型号为 0805W8J0103T5E所对应的第七位表示精度就是J , $\pm 5$ %的精度。

第十一位就是该电阻的阻值,3 = $10^{3}$ 。

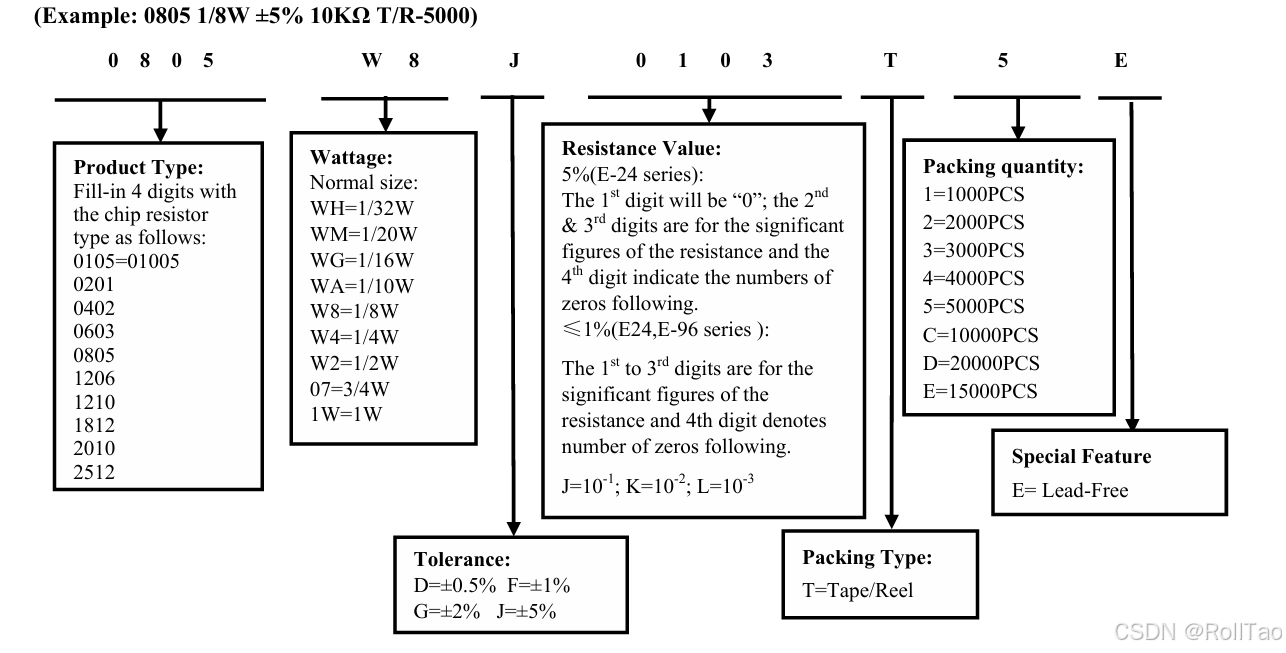

当然数据手册也有对编号的解释。

二、电容的基本概念与常见封装

电容是储存电荷的元件，它在电路中起着滤波、耦合、去耦、稳定电压等多种作用。电容的基本特性由其电容量、耐压值以及漏电流等参数决定。

2.1 常见电容封装类型

2.1.1 SMD（表面贴装）封装

0603、0805、1206：这些封装规格主要用于小容量电容，通常用于滤波、耦合电路中，容量一般为几纳法（nF）到几微法（µF）不等，耐压通常在10V到50V之间。
1812：这种封装适用于较大容量（例如几十微法）的电容，耐压可达到100V甚至更高。

2.1.2 DIP封装

常用于较大容量电解电容，通常用于电源滤波、稳压等高电流应用中，容量可达几百微法，耐压可达数百伏特。

2.2 电容的耐压与功率

耐压：电容的耐压表示其在不击穿的情况下，能够承受的最大电压。选择电容时，通常耐压应当大于电路中可能出现的最大电压。例如，常见的陶瓷电容的耐压范围通常为6V到500V之间。
功率：电容的功率主要与电流通过电容时产生的热量有关。在大功率应用中，电容需要有足够的电流承载能力，且应考虑电容的ESR（等效串联电阻）以减少能量损耗。

2.2.1 电容数据手册分析

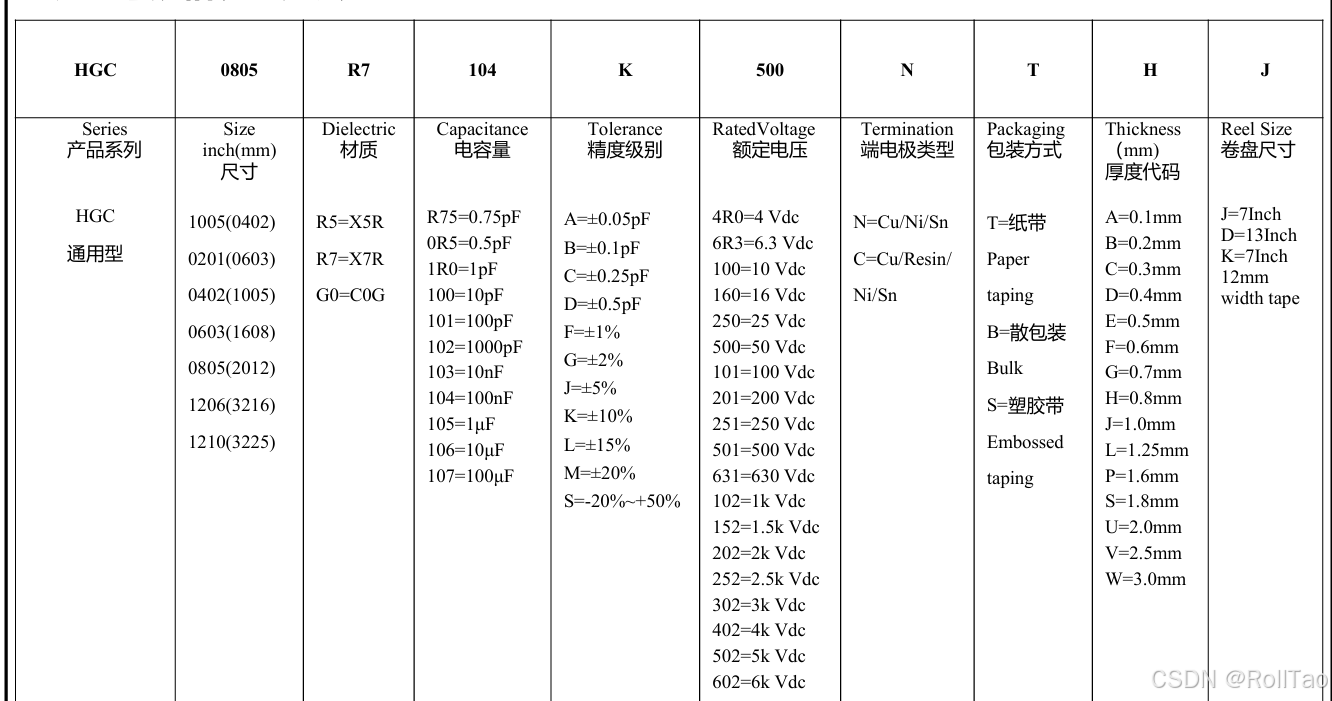

电容的数据手册上的相关数据直接以表格展示。这里选择的是华瓷的HGC1206R5106K500NSPJ的相关手册。

2.2.2 电容选型

2.2.2.1 额定电压（Rated Voltage）

电容器能够承受的最大直流电压（或峰值交流电压）。电容的额定电压必须大于电路中可能出现的最高工作电压，通常建议留有20%-50%的裕量。在高频电路或脉冲电路中，还需要考虑电容的瞬态电压承受能力。例如，如果电路工作电压为12V，建议选择耐压16V或25V的电容。也就是常说的降额使用。

2.2.2.2 温度范围（Temperature Range）

电容能够正常工作的温度范围，通常以最低和最高温度表示。根据应用场景选择合适的温度范围。例如，工业环境可能需要-40°C至+125°C的电容，而消费类电子产品通常需要-20°C至+85°C的电容。温度变化可能会影响电容的性能，尤其是陶瓷电容的容量稳定性。

2.2.2.3 容差（Tolerance）

电容的标称值与实际值之间允许的偏差，常见容差有±5%、±10%、±20%。在对精度要求较高的电路中（如振荡器或定时电路），应选择低容差的电容（如±5%），对于滤波电路等要求不高的场景，容差较大的电容（如±20%）通常也可接受。

2.2.2.4 漏电流（Leakage Current）

电容器在施加直流电压时，由于绝缘不完美而产生的电流。漏电流越小越好，尤其是在长时间储能或低功耗应用中（如电源备用系统），电解电容的漏电流通常较大，而陶瓷和薄膜电容的漏电流较小。

2.2.2.5 等效串联电阻（Equivalent Series Resistance, ESR）

电容器的等效串联电阻，反映了电容的损耗。在滤波和高频应用中，应选择低ESR电容以减少能量损耗，ESR会影响电容在高频电路中的性能，尤其是在开关电源或射频电路中。

2.2.2.6 频率特性（Frequency Characteristics）

电容器在不同频率下的性能，包括电容量、ESR和阻抗的变化。高频电路中应选择高频性能良好的电容（如C0G/NPO型陶瓷电容或薄膜电容），电解电容适用于低频应用，但高频特性较差，不适合高频信号滤波。

2.2.2.7 寿命与可靠性（Lifetime and Reliability）

电容在特定条件下能够正常工作的时间。电解电容的寿命通常较短（几千到几万小时），需要根据环境温度和工作条件评估寿命，陶瓷和薄膜电容寿命较长，更适合需要高可靠性的场合。

2.2.2.8 尺寸与封装（Size and Package）

电容的外形尺寸和封装类型（如SMD贴片、径向引脚、轴向引脚）。根据电路板空间选择合适的封装。SMD电容更适合紧凑设计，而径向/轴向电容适用于大功率应用，确保电容的物理尺寸满足PCB布局和装配要求。

2.2.2.9 电容类型（Capacitor Type）

常见类型：

陶瓷电容：适用于高频和小容量应用，耐压较高，ESR低。
电解电容：适合大容量和低频应用，如电源滤波。
薄膜电容：性能稳定，适用于高精度或高频电路。
钽电容：体积小、稳定性好，但耐过载能力较差。

2.2.2.10特殊需求参数

自愈性：薄膜电容常具有自愈特性，在过压或击穿后可恢复正常工作。
抗浪涌能力：电解电容和钽电容对浪涌电流的承受能力需特别关注，过大浪涌可能损坏电容。
噪声抑制：某些应用中需要特定的电容类型（如Y电容或X电容）来抑制电磁干扰（EMI）。

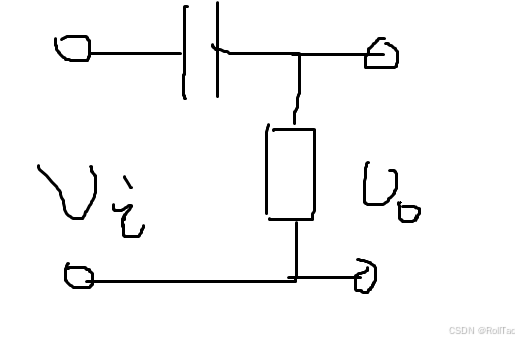

三，电阻电容构成的电路与作用

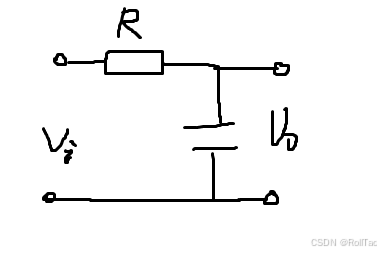

3.1 RC低通滤波器

电阻和电容构成的低通滤波器能够滤除信号中的高频噪声，允许低频信号通过。其原理是电容对高频信号呈现低阻抗，而对低频信号呈现高阻抗，从而达到滤波效果。

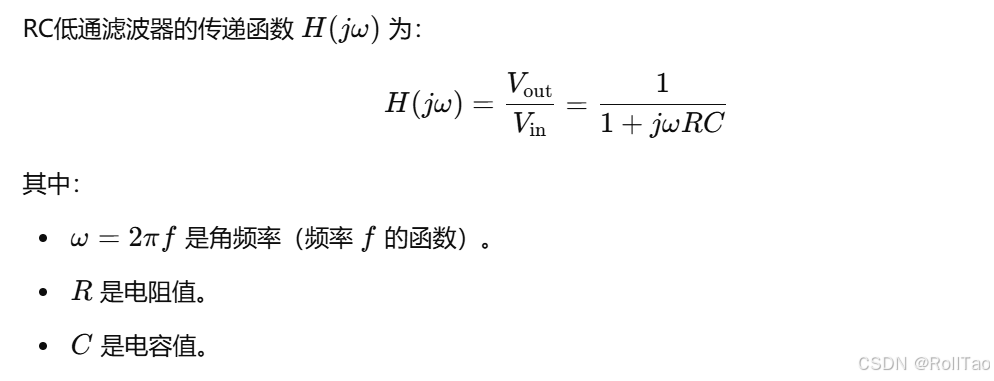

RC低通滤波器的相关参数：

时间常数 $\tau = RC$ 是描述RC电路响应速度的参数

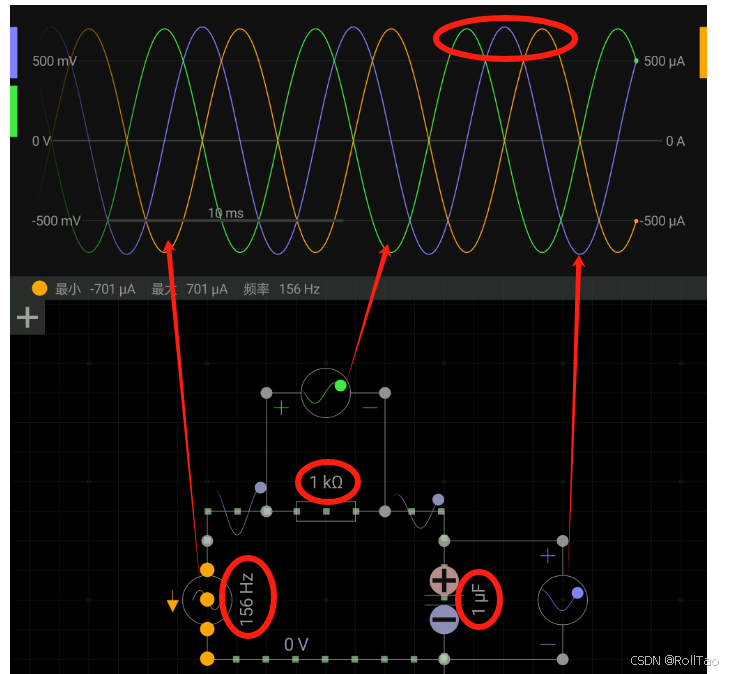

截止频率 $f = 1/(2\pi RC)$ 是RC电路的频率特性参数，用于区分通过信号和被衰减信号的分界点，截止频率 fc是信号幅值衰减到其最大值的 70.7%（或信号功率降至 50%）时对应的频率

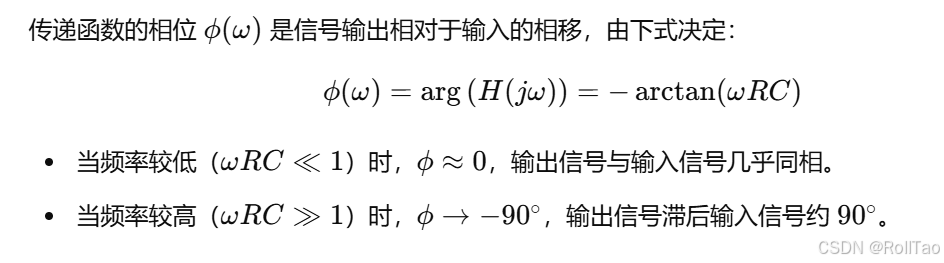

在RC低通滤波器中：f<fc：信号几乎不被衰减（低频通过）;f>fc：信号被显著衰减（高频衰减）。
时间常数：决定信号的平滑程度。例如，用于电源滤波时，较大的时间常数可以更好地平滑电源纹波。
截止频率：决定滤波器的带宽。例如，用于音频信号处理时，需选择适当的截止频率以保留有效音频信号。
