概念

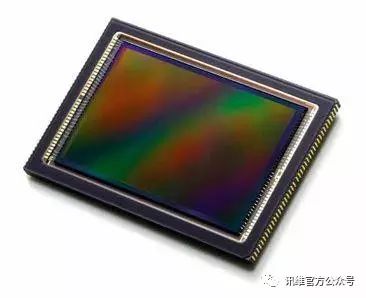

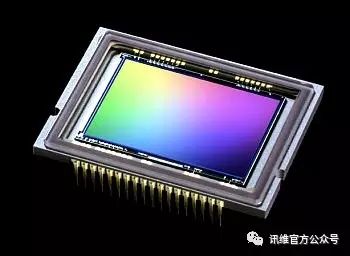

　　图像传感器，是组成数字摄像头的重要组成部分。根据元件的不同，可分为CCD（Charge Coupled Device，电荷耦合元件）和CMOS（Complementary Metal-Oxide Semiconductor，金属氧化物半导体元件）两大类。



　　CCD是应用在摄影摄像方面的高端技术元件，CMOS则应用于较低影像品质的产品中，它的优点是制造成本较CCD更低，功耗也低得多，这也是市场很多采用USB接口的产品无须外接电源且价格便宜的原因。尽管在技术上有较大的不同，但CCD和CMOS两者性能差距不是很大，只是CMOS摄像头对光源的要求要高一些，但现在该问题已经基本得到解决。目前CCD元件的尺寸多为1/3英寸或者1/4英寸，在相同的分辨率下，宜选择元件尺寸较大的为好。图像传感器又叫感光元件。

　　CMOS图像传感器于80年代发明以来，由于当时CMOS工艺制程的技术不高，以致于传感器在应用中的杂讯较大，商品化进程一直较慢。时至今日，CMOS传感器的应用范围也开始非常的广泛，包括数码相机 、PC Camera、影像电话、第三代手机、视讯会议、智能型保全系统、汽车倒车雷达、玩具，以及工业、医疗等用途。在低档产品方面，其画质质量已接近低档CCD的解析度，相关业者希望用CMOS器件取代CCD的努力正在逐渐明朗。CMOS传感器有可细分为：被动式像素传感器CMOS（Passive Pixel Sensor CMOS）与主动式像素传感器CMOS（Active Pixel Sensor CMOS）。



　　区别



　　CCD和CMOS在制造上的主要区别是CCD是集成在半导体单晶材料上，而CMOS是集成在被称做金属氧化物的半导体材料上，工作原理没有本质的区别。 从制造工艺上说CCD制造工艺较复杂，只有少数几个厂商，如索尼、松下、夏普等掌握这种技术，因此CCD摄像机的价格会相对比较贵。事实上经过技术改造，目前CCD和高级CMOS的实际效果的差距已经非常小了。而且CMOS的制造成本和功耗都要低于CCD，所以很多低档摄像头生产厂商采用普通CMOS感光元件作为核心组件。



　　成像方面，在相同像素下CCD的成像通透性、明锐度都很好，色彩还原、曝光可以保证基本准确。而普通CMOS的产品往往通透性一般，对实物的色彩还原能力偏弱，曝光也都不太好，由于自身物理特性的原因，普通CMOS的成像质量和CCD还是有一定差距。但由于低廉的价格以及高度的整合性，因此在摄像头领域还是得到了广泛的应用。

　　在原理上，CMOS的信号是以点为单位的电荷信号，而CCD是以行为单位的电流信号，前者更为敏感，速度也更快，更为省电。现在高级的CMOS并不比一般CCD差，但是CMOS工艺还不是十分成熟，普通的CMOS一般分辨率较低而成像质量也较差。



　　目前，许多低档入门型的摄像机使用廉价的低档CMOS芯片，成像质量比较差。普及型、高级型及专业型摄像机使用不同档次的CCD，个别专业型或准专业型数码相机使用高级的CMOS芯片。代表成像技术未来发展的X3芯片实际也是一种CMOS芯片。



　　图像传感器又分为1/2",1/3",1/4"之分。1/2最好.目前以1/3和1/4为多。从产品的技术发展趋势看，无论是CCD还是CMOS，其体积小型化及高像素化仍是业界积极研发的目标。因为像素尺寸小则图像产品的分辨率越高、清晰度越好、体积越小，其应用面更广泛。
