buck电路的前馈电容

一 dcdc的环路分析

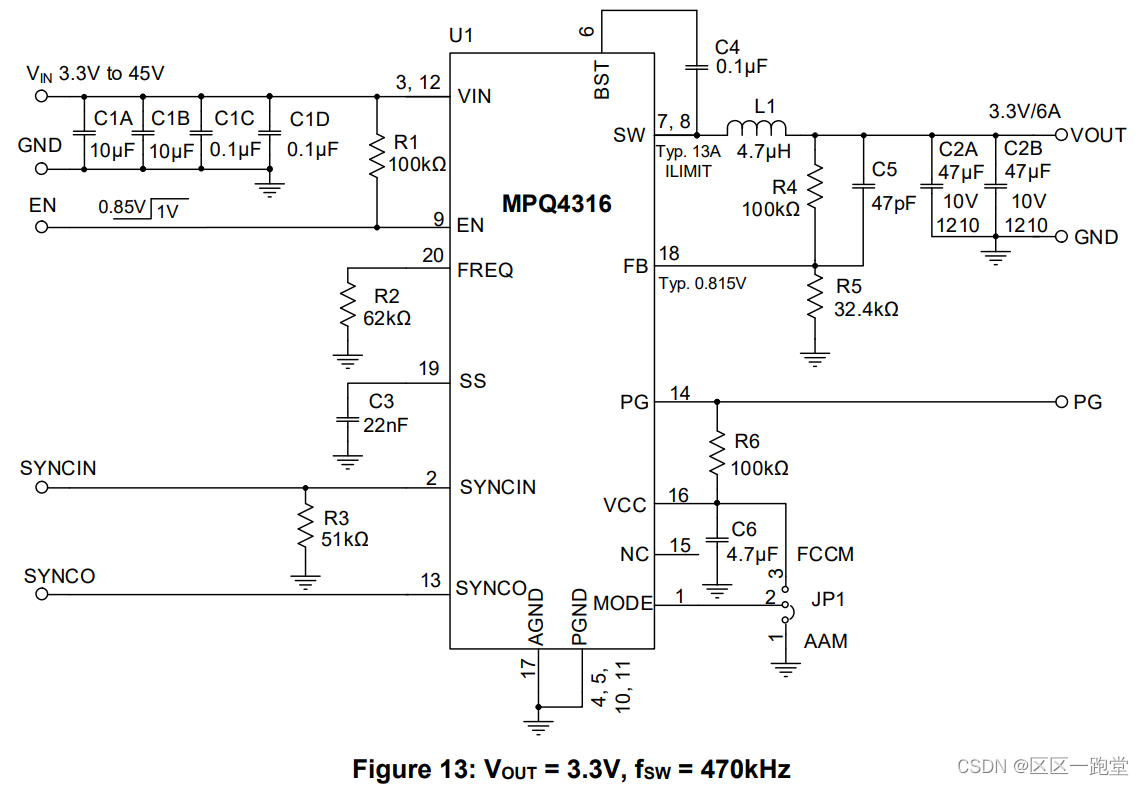

下图为降压dcdc MPQ4316的应用电路图，R4，R5，C5构成分压反馈电路，由

Vfb= R5 /  (R5+R4 // 1/jwc) *Vout

Vfb / Vout =( R4*R5*jwc +R5 ) /( R4*R5*jwc + R4+R5)

零点fz = 1 / 2pi*R4*C5

极点fp=(1 / 2pi*C5 ) * (1/R4 + 1/R5)

二 前馈电容大小对环路的影响

1 47pF的前馈电容

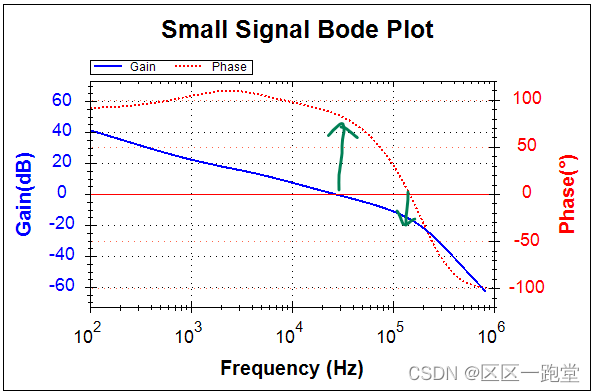

按上面的电路分析环路的bode图，当前馈电容为47pF时的相位裕度为83°左右，穿越频率为25kHz

零点fz = 1 / 2pi*R4*C5  =34kHz

极点fp=(1 / 2pi*C5 ) * (1/R4 + 1/R5)  = 138kHz

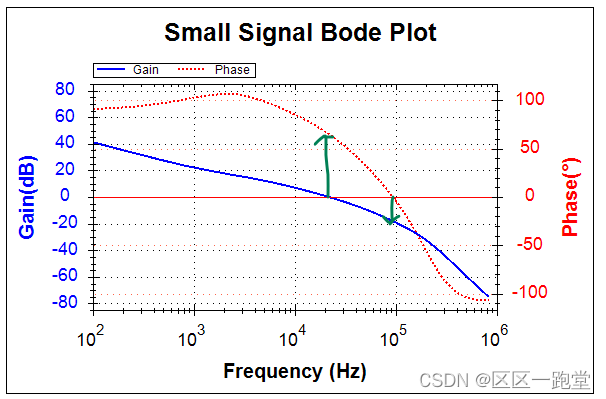

2、无前馈电容的情况

不加前馈电容时的相位裕度只有63°,穿越频率为20kHz，可以看到相位裕度不如加47pF时的情况好。相位裕度少了20°。

3 较大的前馈电容

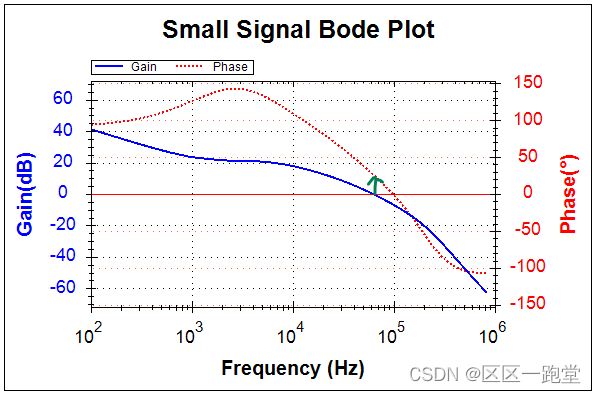

把前馈电容C5的值改为1nF，相位裕度只有30°，穿越频率变为65kHz

零点fz = 1 / 2pi*R4*C5  =1.5kHz

极点fp=(1 / 2pi*C5 ) * (1/R4 + 1/R5)  = 6.4kHz

相位裕度也是远不如加47pF时的情况好。

4 结论

从上面的无前馈电容，47pF，1nF的环路响应变化，可以看出：

1、前馈电容越大，穿越频率越大。

2、无前馈电容，前馈电容过大都会使相位裕量变小。

三 如果选择前馈电容的大小

前馈电容大小的计算方法：

先确定无前馈电容时环路的穿越频率fc，利用增加前馈电容后零极点的算数平均值等于穿越频率计算。有

fc= √fz*fp

按照上面无前馈电容时穿越频率为20kHz，则有

fc= √（1 /2pi*R4*C5 ）*(1 / 2pi*C5 ) * (1/R4 + 1/R5)

C5= 1 / 2pi * fc  * √(1/R4)*(1/R4 + 1/R5)

    =  140pF

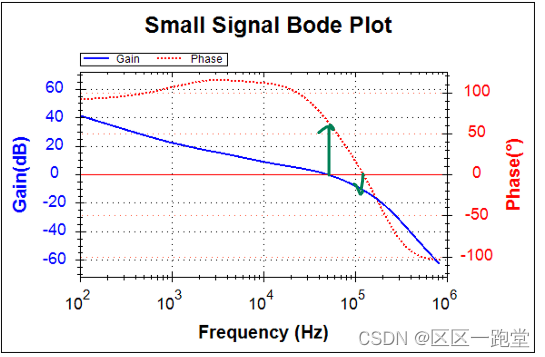

修改C5为140p,环路响应如下图所示。穿越频率50k，相位裕量64°

四 前馈电容对系统动态响应的影响

对比无前馈电容，47pf，140pF，1nF电容时系统的动态响应，通过大的负载切换时，看电压的波动大小。

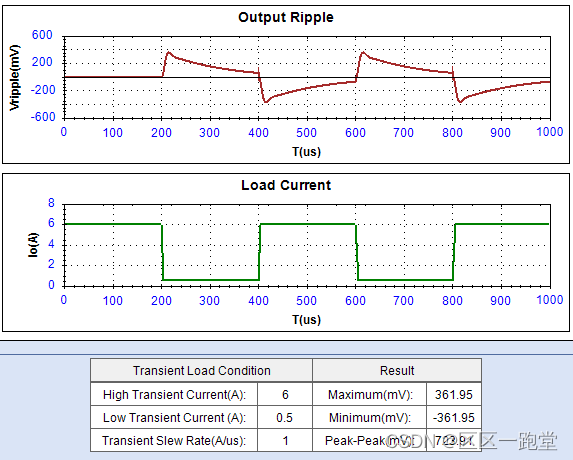

1 无前馈电容

输出纹波变化较大，调节的比较缓慢，最大纹波电压361mV。

2 前馈电容47pF

纹波有一定的缩小，有295mV。

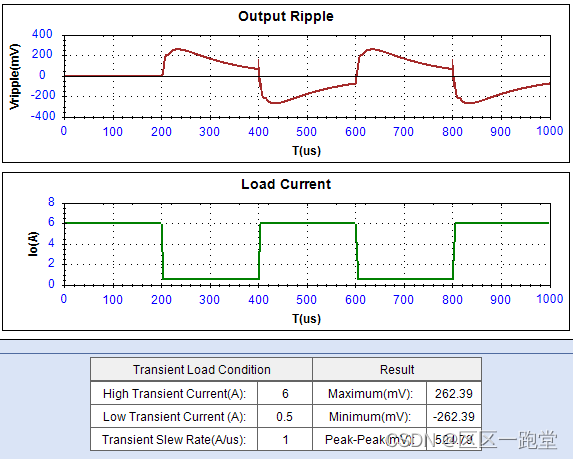

3 前馈电容140pF

纹波进一步缩小，262mV。

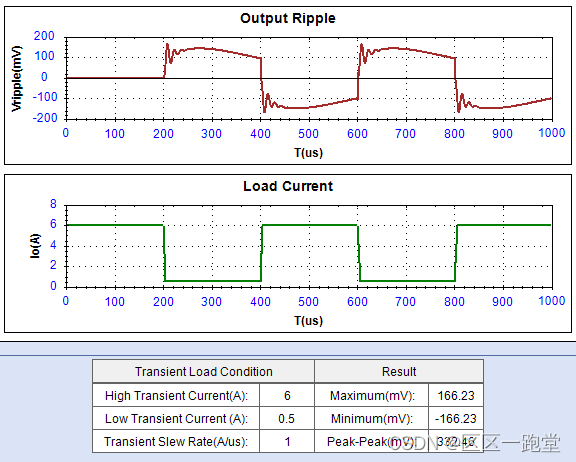

4 前馈电容1nF

纹波最小，只有166mV。

5 结论

前馈电容越大，高频的增益更高，系统就会调整的更快，动态性能就更好，但是1nF的相位裕量只有30°，系统容易不稳定，所以选择140pF的前馈电容是比较好的选择。
