轴承底座的静力学强度分析案例 | SupreStat公测招募中

为帮助读者更好地理解和应用SupreStat静力学功能模块,我们将陆续推出实际工程案例分析系列。本文是系列第一期,将以轴承座强度分析为例,展示完整的分析流程和方法。后续我们会分享更多不同类型的工程案例,敬请关注!

前言

轴承座作为机械行业的关键支撑部件,需承受径向力和轴向冲击,在交变应力下易产生磨损和偏心振动等问题,其结构设计直接影响使用寿命。一个可靠的轴承座对于减轻轴的偏心振动,保证机械设备的作业具有重要作用。

传统解析法在计算其承载性能时误差较大,而有限元法可有效模拟复杂几何结构,通过网格划分实现精确计算。目前,基于自适应网格的轴承座分析研究较少,本文将基于SupreStat静力学功能模块,进行轴承座的强度分析研究。

模型建立

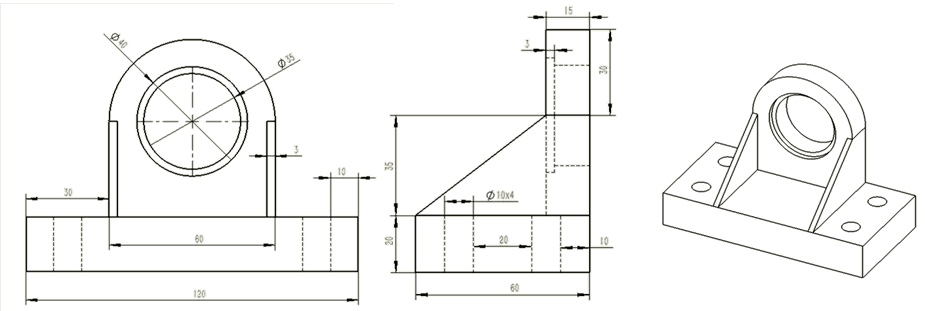

轴承座的零部件由底板、支承板、圆筒、轴瓦等组成,根据轴承座的尺寸在SolidWork中将其建模。轴承座的主要结构参数如图1所示。


图 1 几何尺寸

由于轴承座结构与载荷均为上下、左右对称,仅需建立轴承座座体半侧模型即可。这种简化不仅减少计算时间和硬件需求,还便于设置符合结构实际变形情况的边界条件。基于结构参数优化后的半侧模型如图2-3所示。

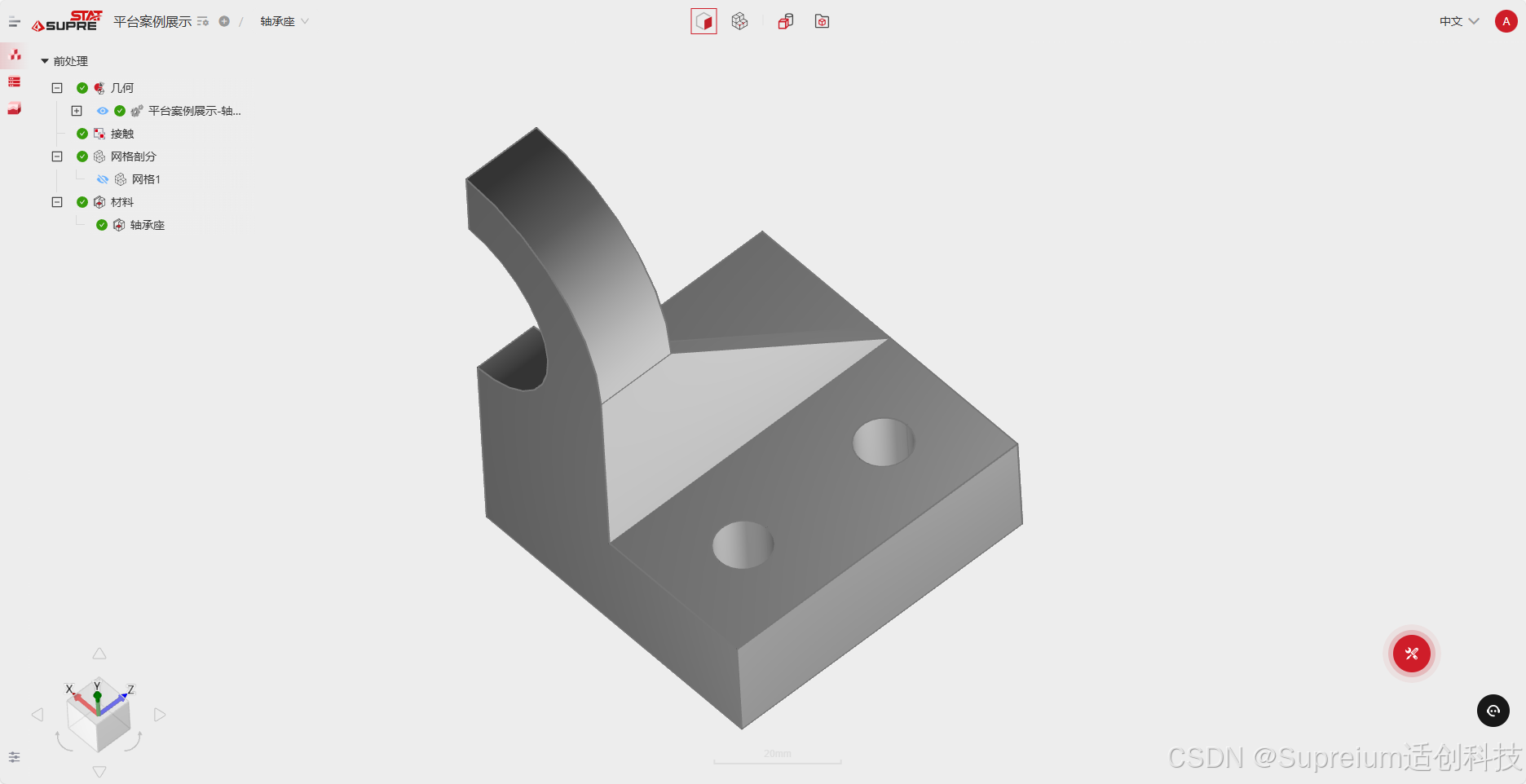

图 2 半侧模型

图 3 半侧模型

网格划分

采用SupreStat自适应网格系统进行划分,在保证网格精度前提下,可大幅降低总体网格规模,提高计算效率。

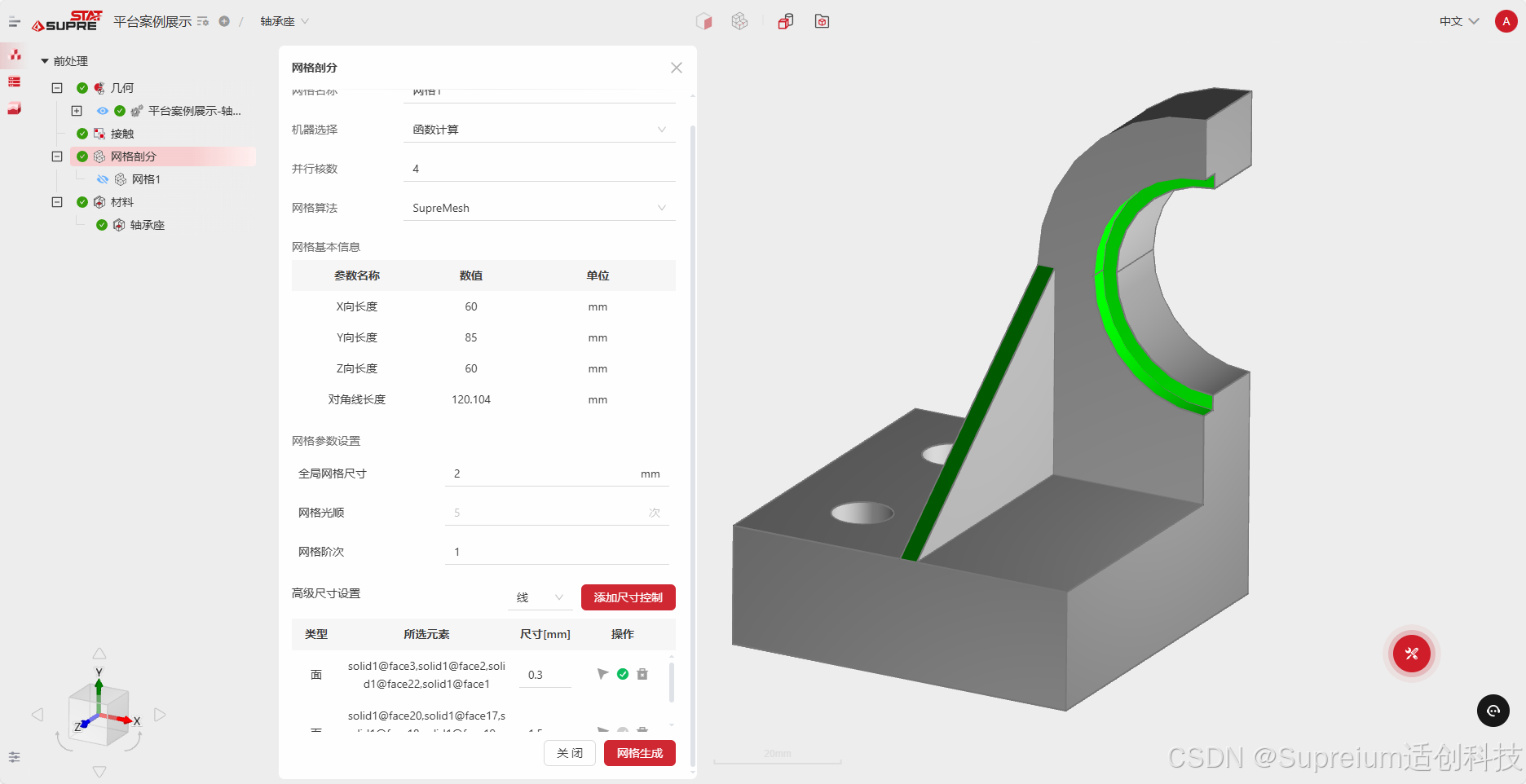

设置全局网格尺寸为3.0mm,网格光顺5次,设置局部面加密,尺寸控制为0.3mm范围,如图4所示;尺寸控制为1.5mm范围,如图5所示。

图 4 网格尺寸设置

图 4 网格尺寸设置

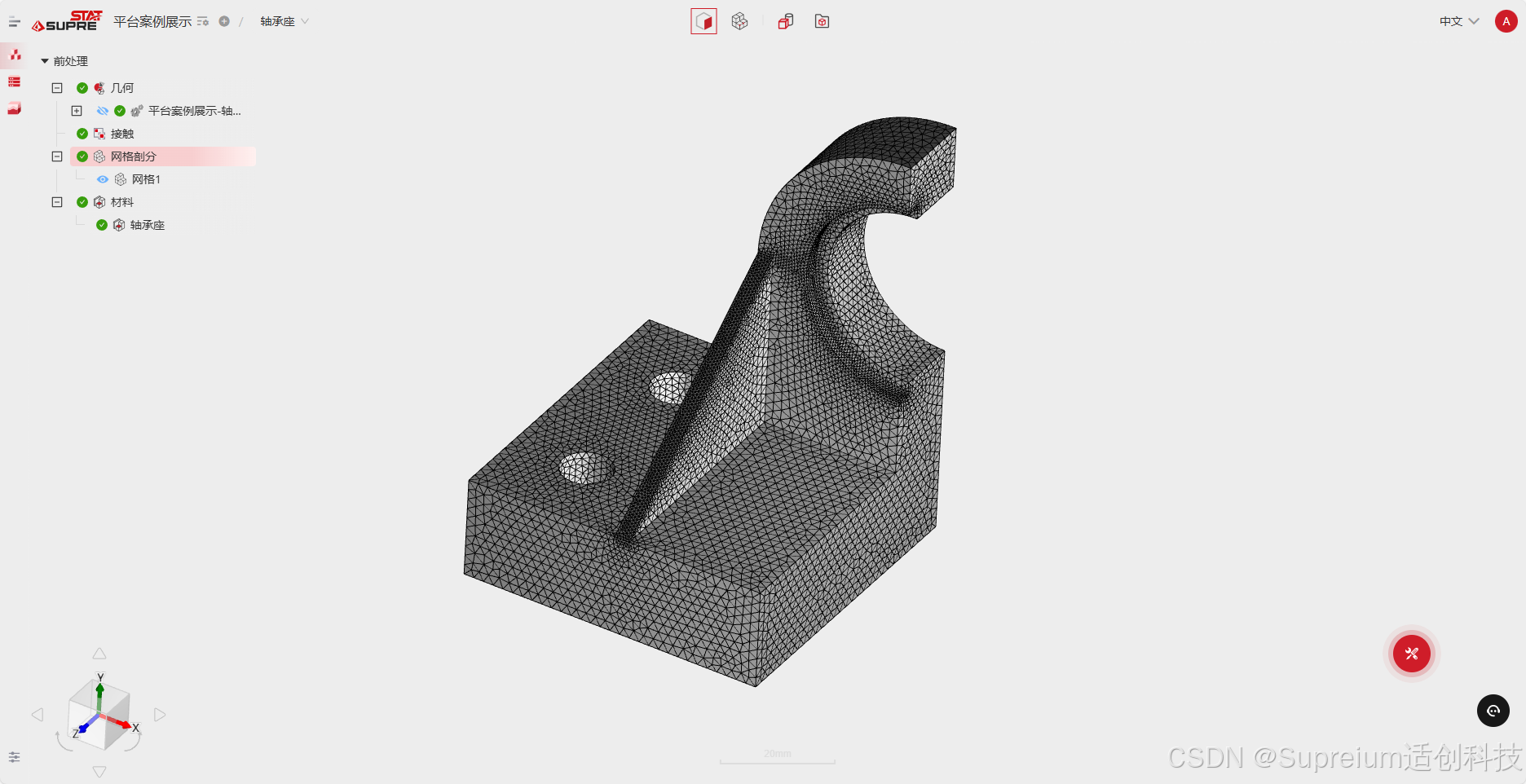

网格模型如图6-7所示,节点数量为10511个,单元数为58490个,网格质量绝大部分在0.7以上,最低为0.3,网格质量较好。

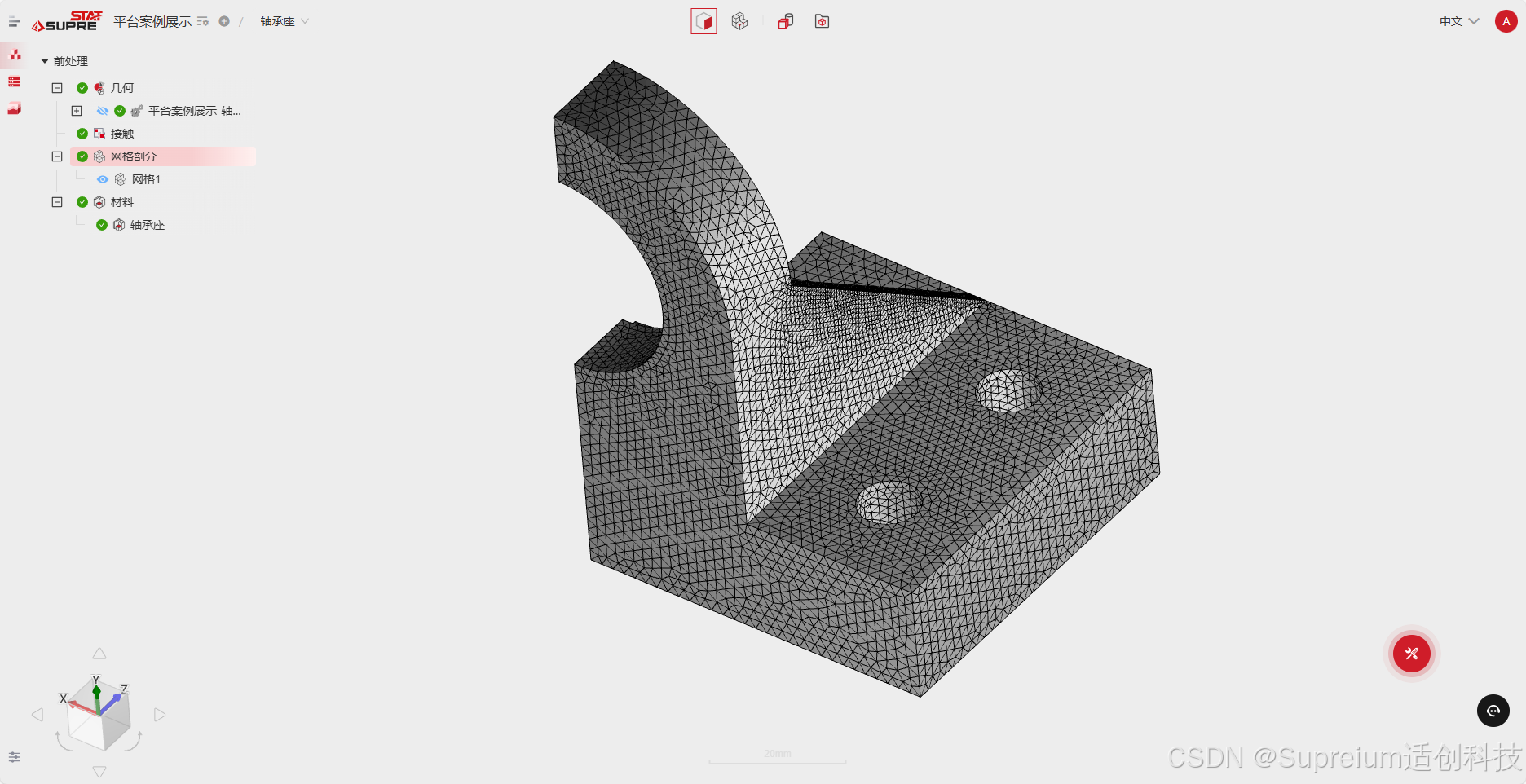

图 6 网格模型

图 7 网格模型

边界条件定义与载荷施加

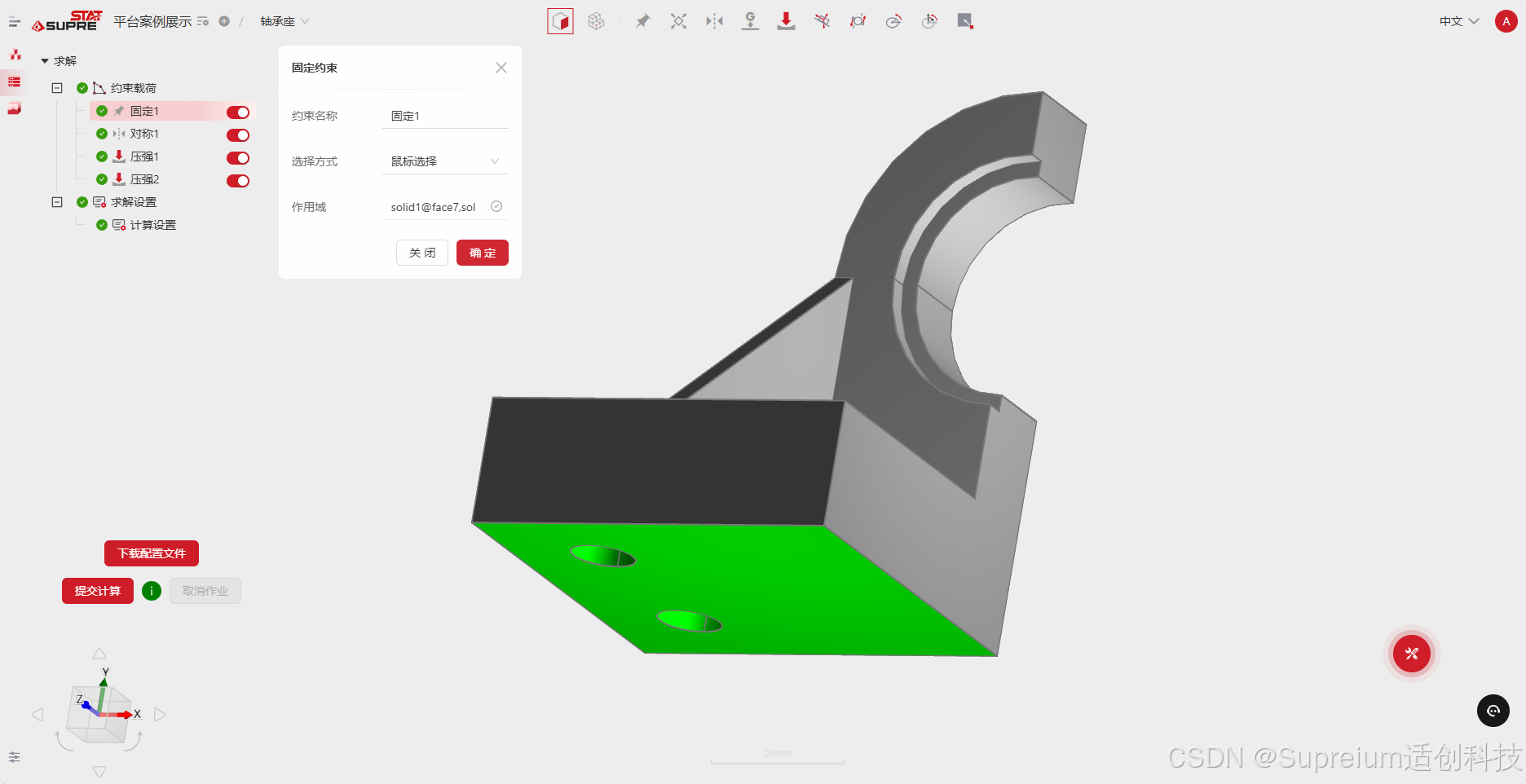

在进行有限元分析检验时,由于此模型使用4个安装孔对轴承座进行固定,所以边界条件设置为通过4个安装孔和基座底面实施完全固定约束,如图8所示。

图 8 设置固定约束

因为只建立了轴承座座体的一半模型,需要设置对称面约束,如图9所示。

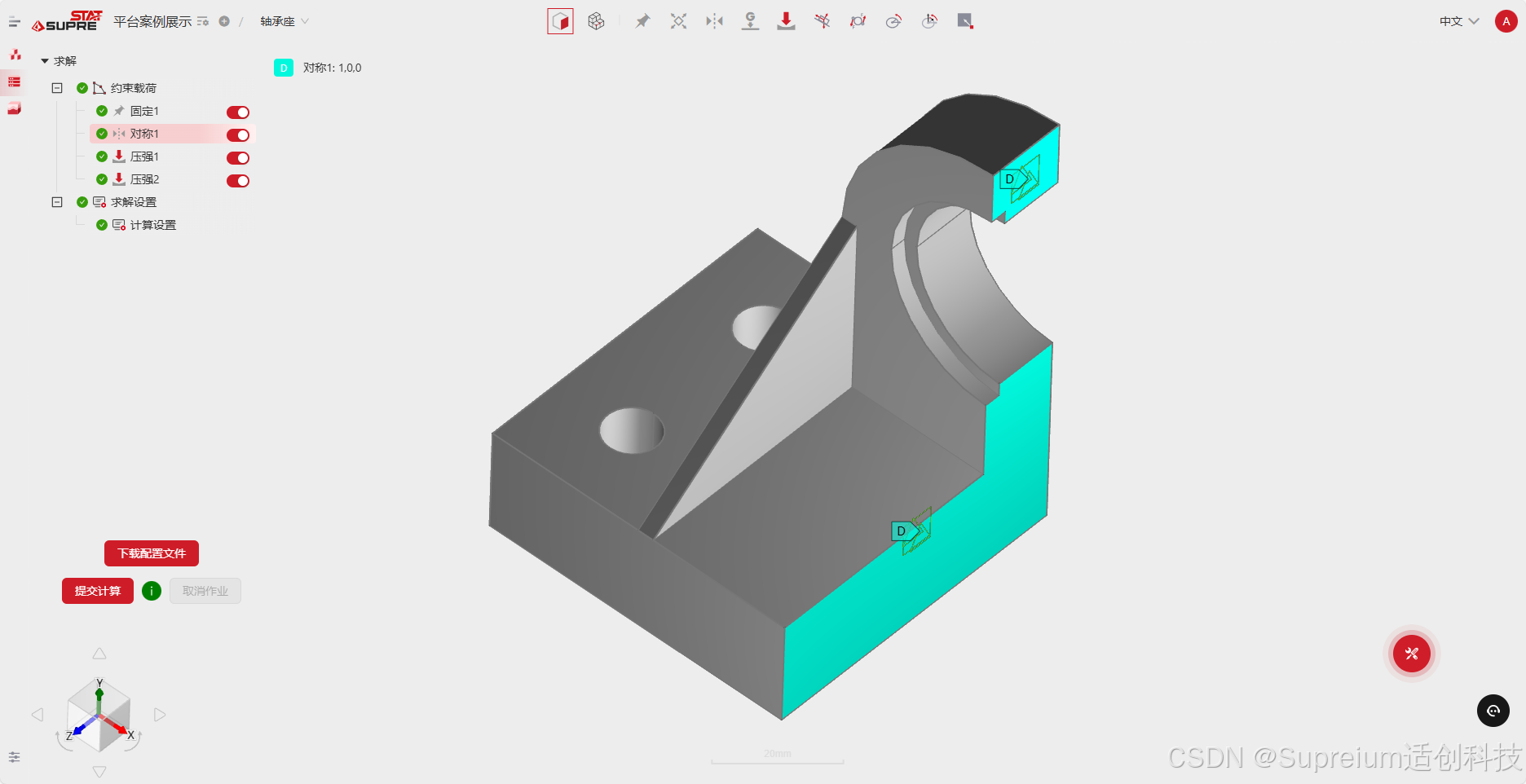

图 9 设置对称面约束

材料选用STEEL 4340 AISI OQ 1000 F 4 IN. ROUND(密度7833.4kg/m³,弹性模量2.068×10^9Pa,泊松比0.29)。

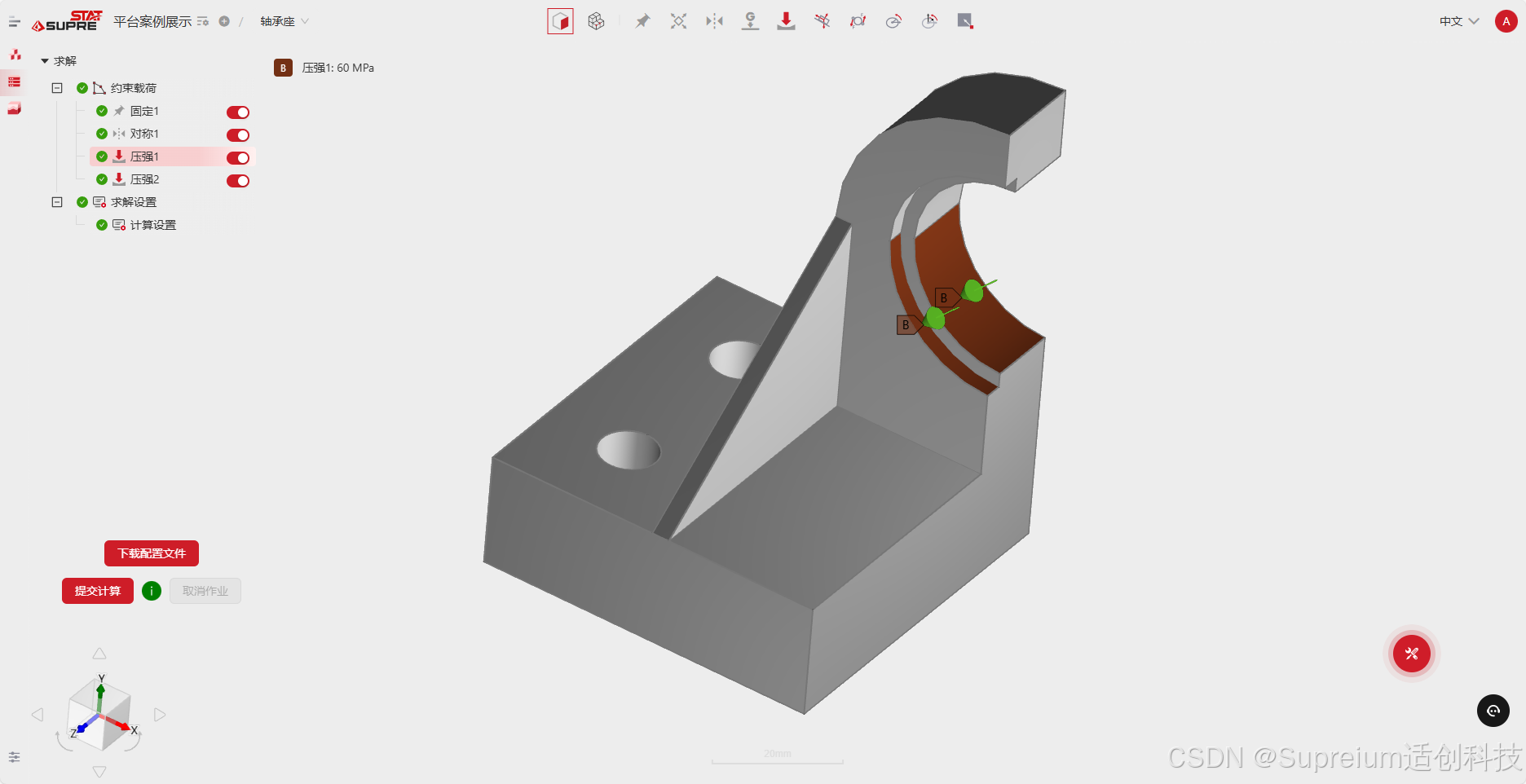

轴承所受的载荷远大于自身的重量,忽略自重影响所引起的应力应变,施加载荷。轴承孔下表面径向压力60MPa,如图10所示;轴承孔垂直圆周面受到轴瓦的轴向压力为12 MPa,如图11所示。

图 10 径向压力

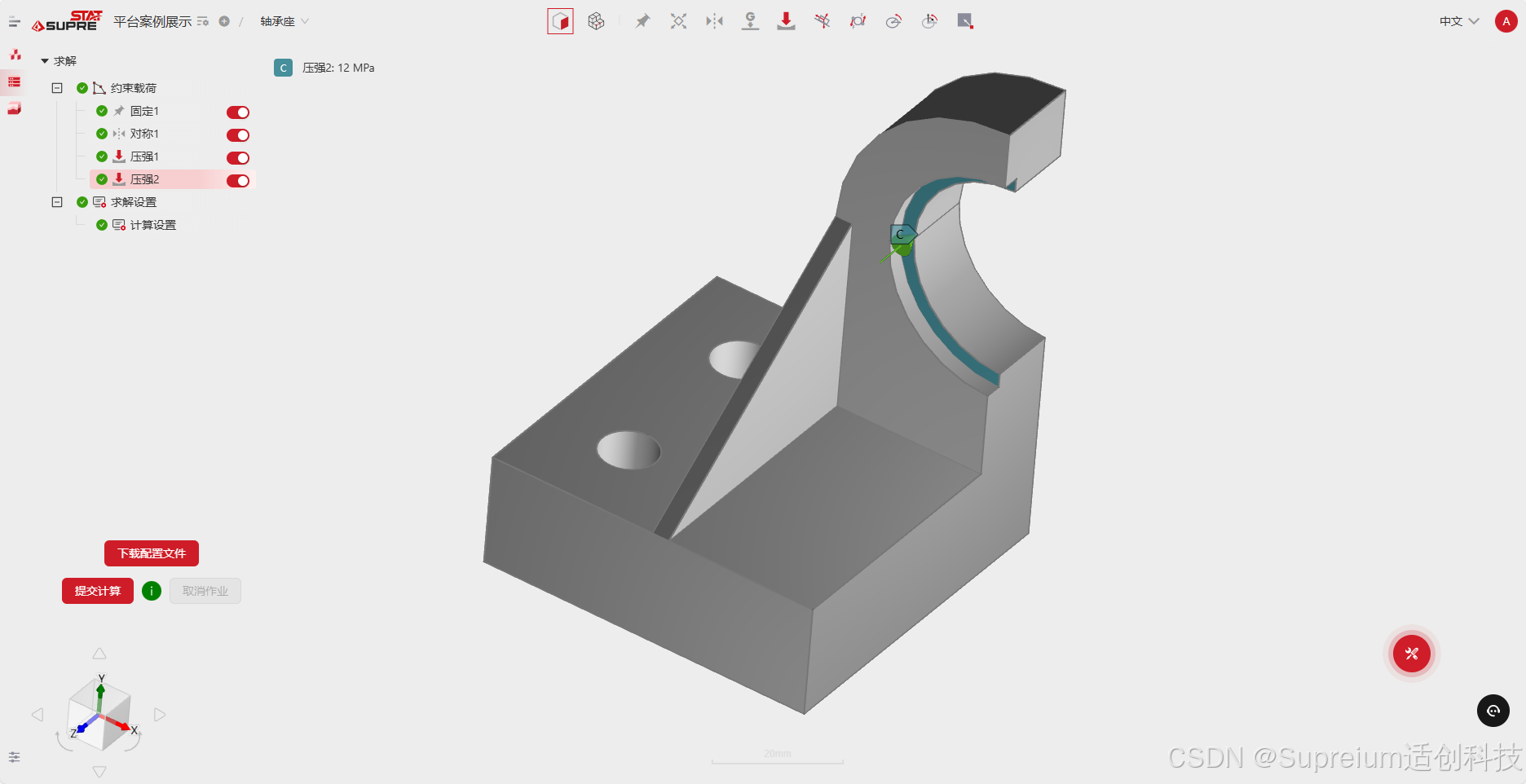

图 11 轴向压力

计算结果

将模型与边界条件提交至SupreStat进行计算,得到米赛斯应力分布云图,位移矢量图、位移云图和Z方向位移云图,如图12-17所示。

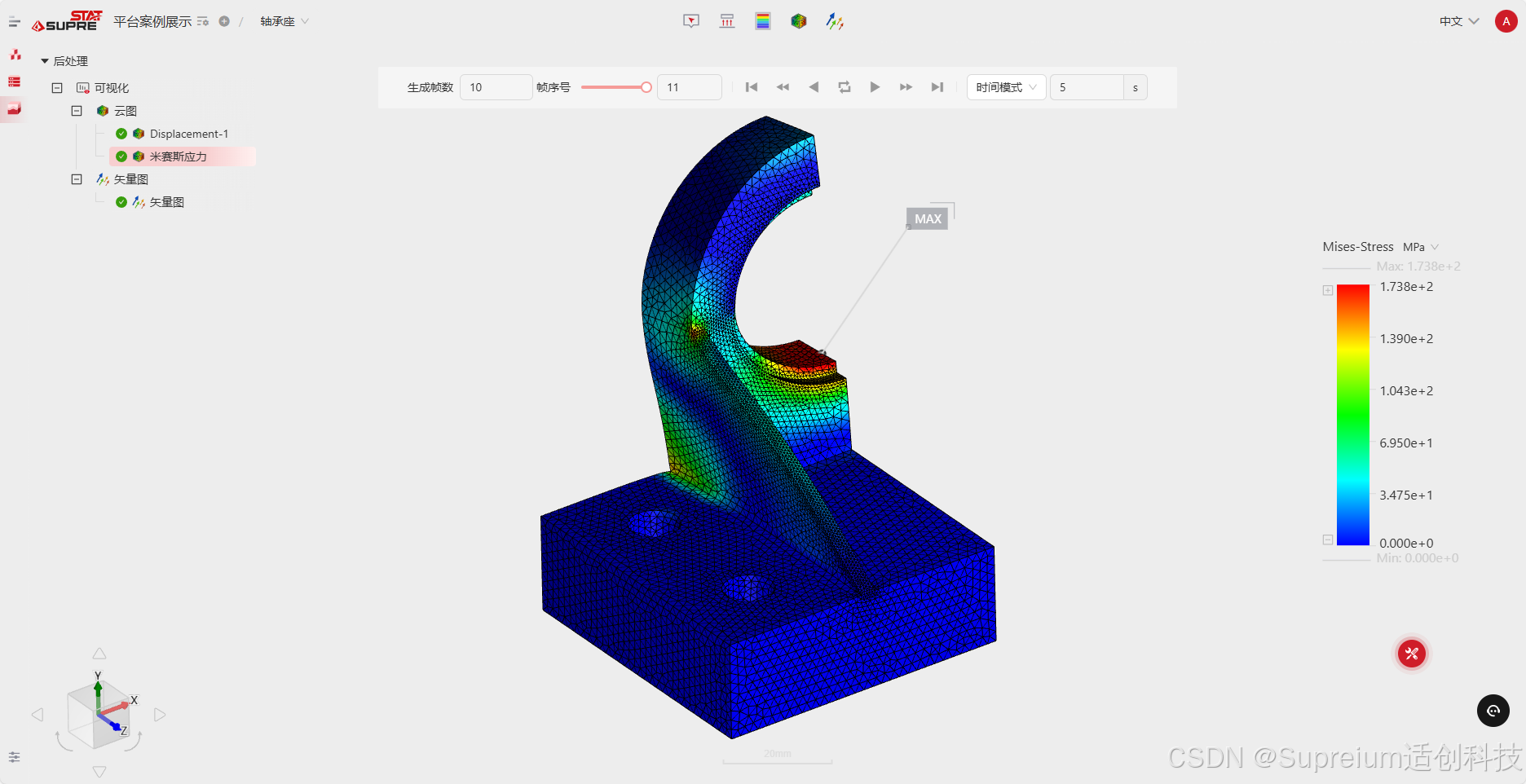

云图显示最大应力值为175.5Mpa,位于轴承孔下部圆柱面。该值低于材料屈服强度,证实轴承座设计满足要求。

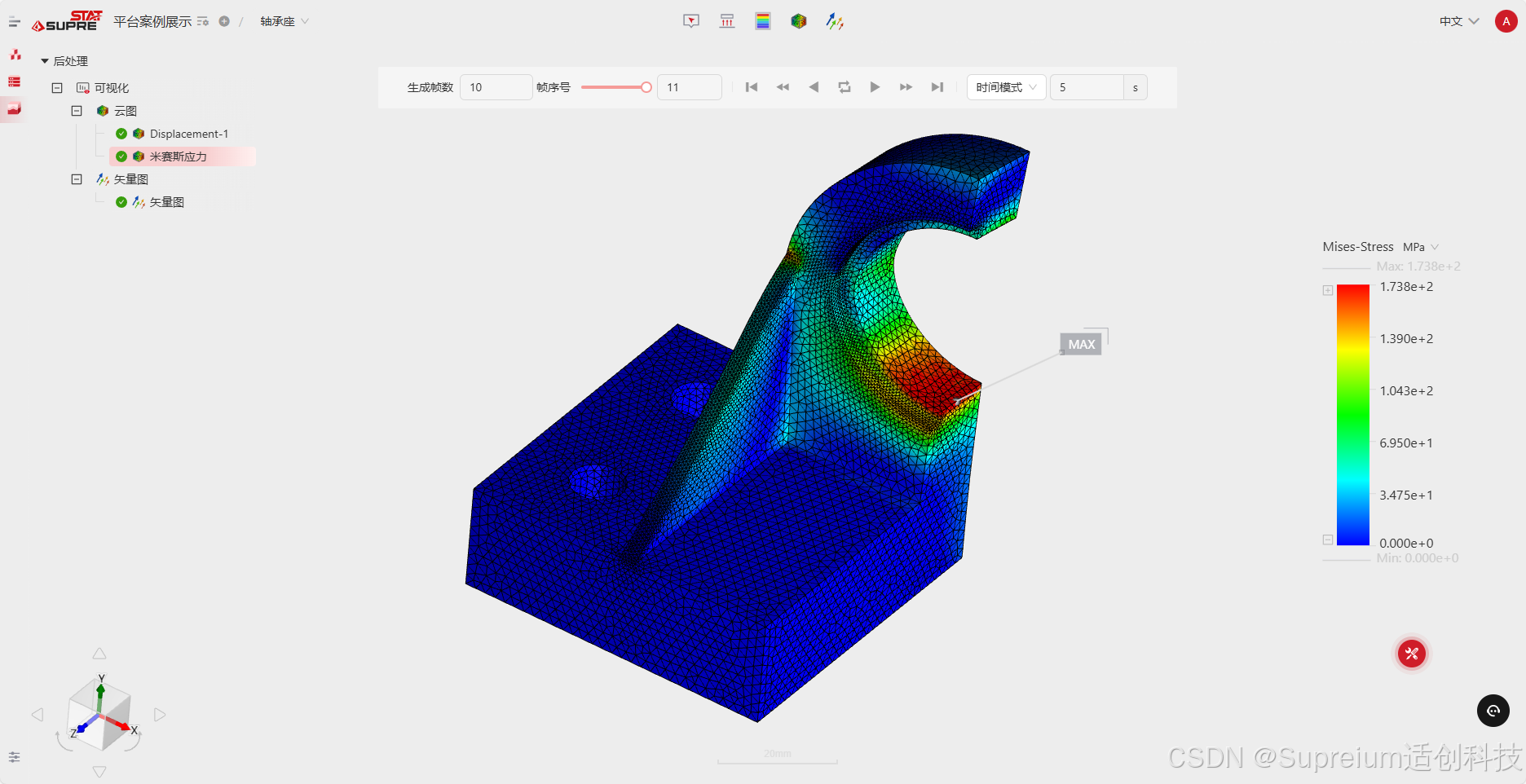

图 12 米赛斯应力分布云图

图 13 米赛斯应力分布云图

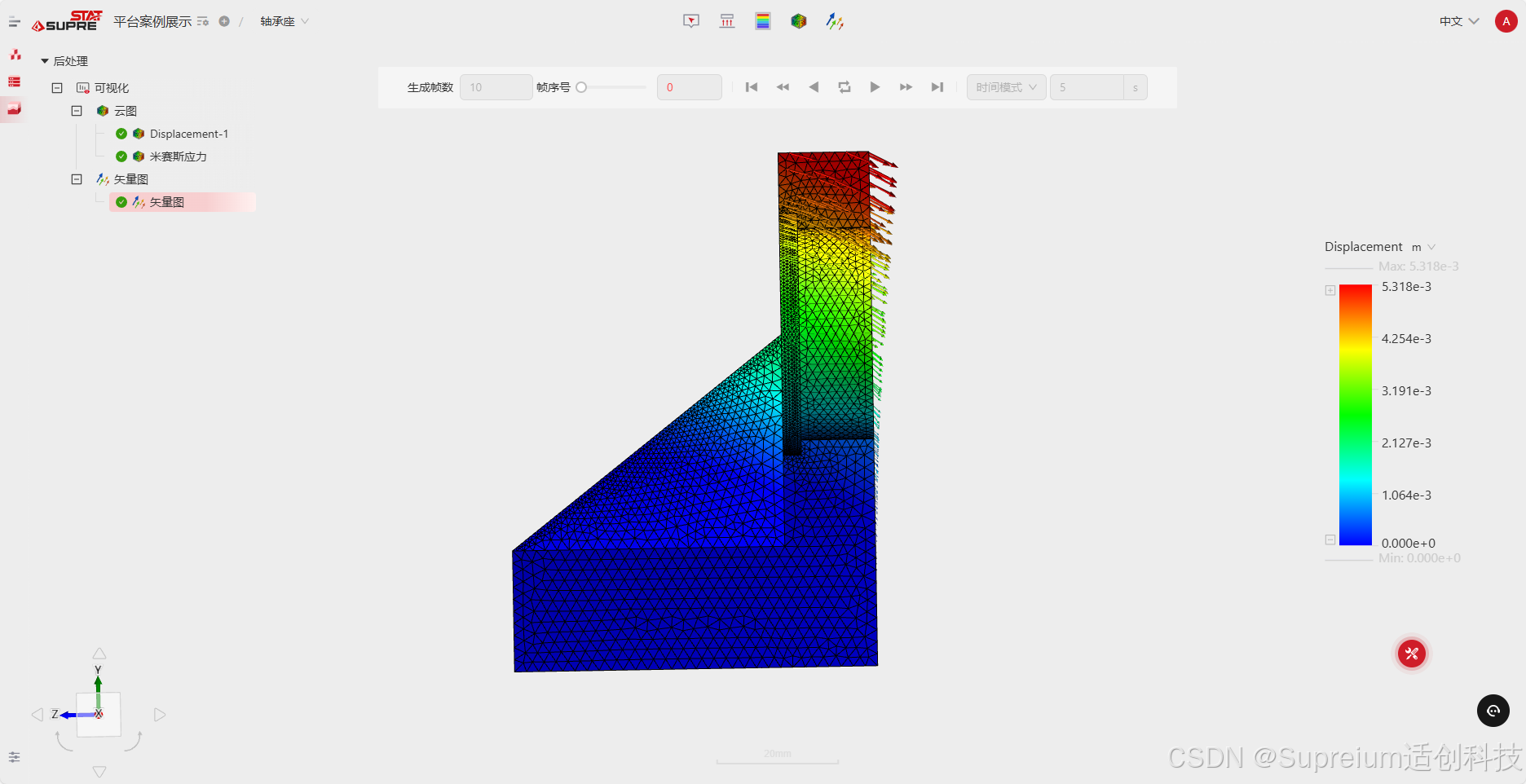

图 14 位移矢量图

图 15 位移矢量图

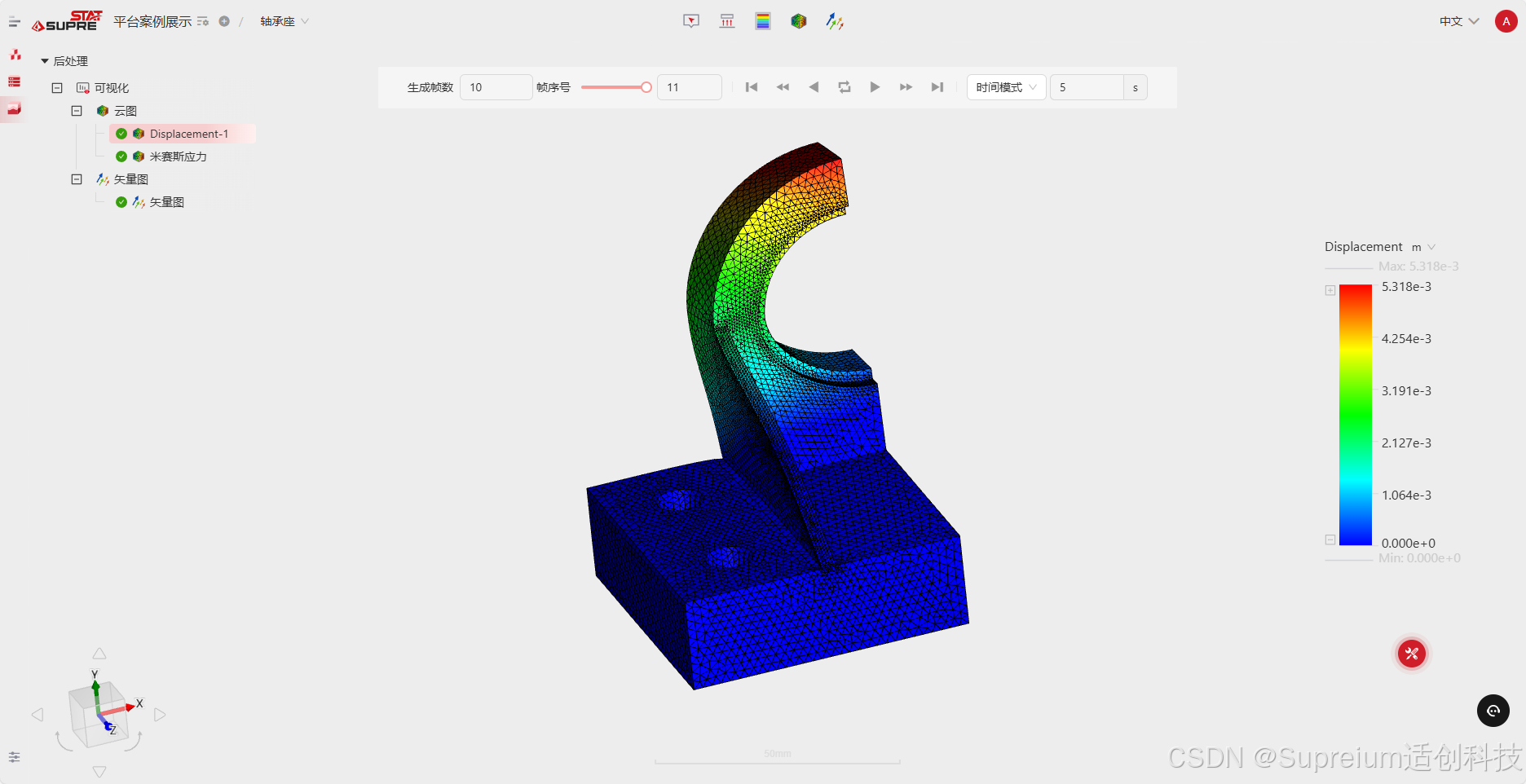

图 16 位移云图

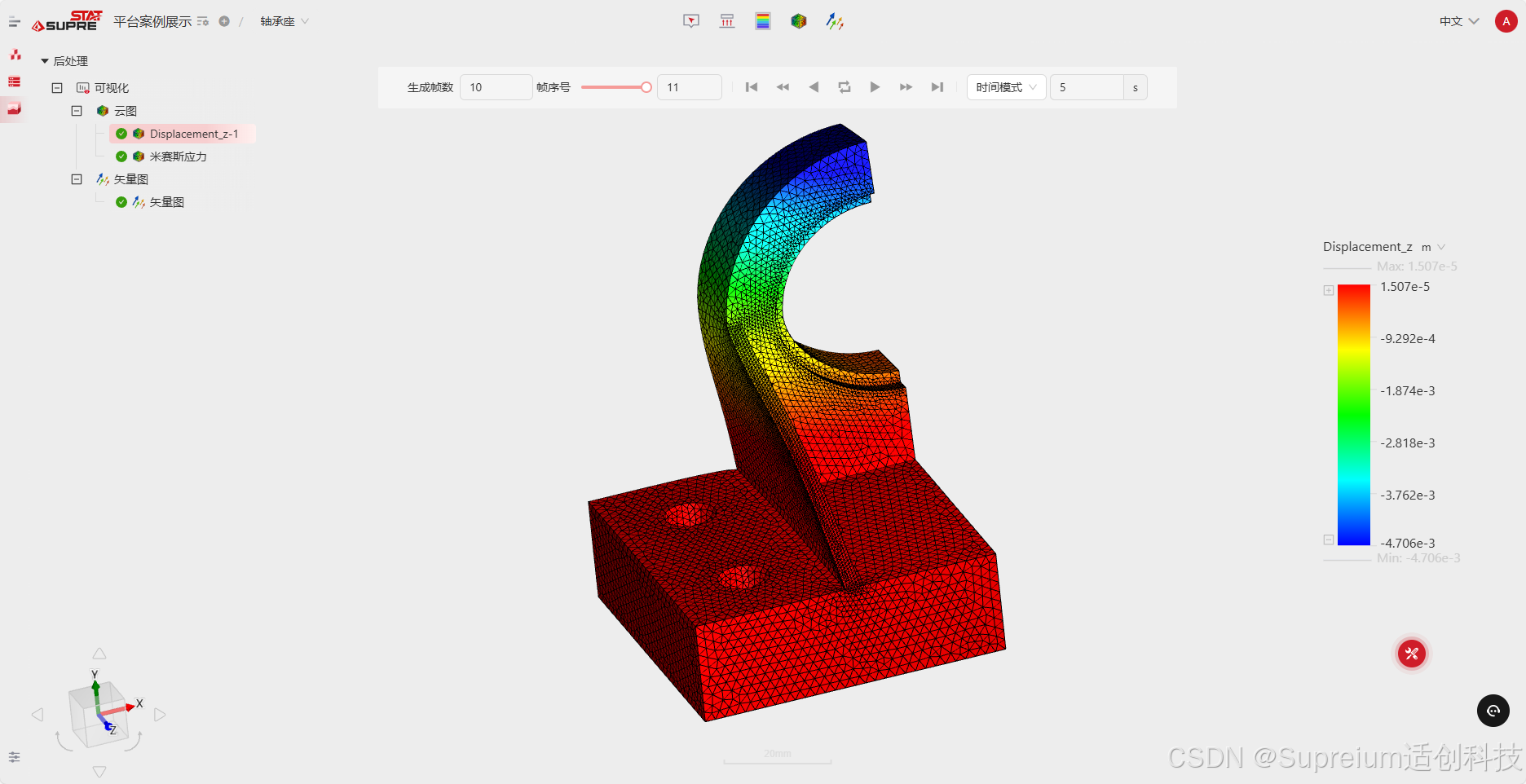

图 17 Z方向位移云图

公测邀请

SupreStat作为新一代静力学仿真APP,具有云端高效计算、自适应网格划分系统、非线性分析能力、便捷交互体验等优势,可显著提升分析效率。公测期间,用户可使用全部功能,并获得专业技术支持。

腾讯问卷—SupreStat静力学公测报名

我们诚邀广大工程师和研究人员参与,扫描下方二维码即可领取公测资格,您的每一个建议,都将帮助我们打造更好的产品!

参考文献

[1]   詹军,徐向荣,尹忠杰. 轴承座装配体的有限元分析[J]. 机械研究与应用,2016,29(5):9-11,14. DOI:10.16576/j.cnki.1007-4414.2016.05.003.

[2]   尹忠杰,詹军,杨恒基,等. 基于ANSYS接触单元的轴承座强度分析[J]. 机械工程师,2016(10):65-67. DOI:10.3969/j.issn.1002-2333.2016.10.024.

[3]   黄从阳,李旭锋. 基于ABAQUS的轴承座静力学和动力学分析[J]. 农业装备与车辆工程,2020,58(11):125-128. DOI:10.3969/j.issn.1673-3142.2020.11.031.
