二极管ROM的工作原理解读

本文深入探讨了存储矩阵的工作原理,分析了字线电平如何决定输出状态,揭示了二极管在或逻辑关系中的作用。同时,详细解释了地址译码器电路,展示了如何通过A0A1的不同组合实现唯一高电平输出,体现了与逻辑关系。文章还补充了最小项的定义及其数量计算方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

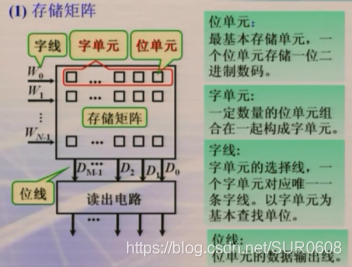

1、存储矩阵
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

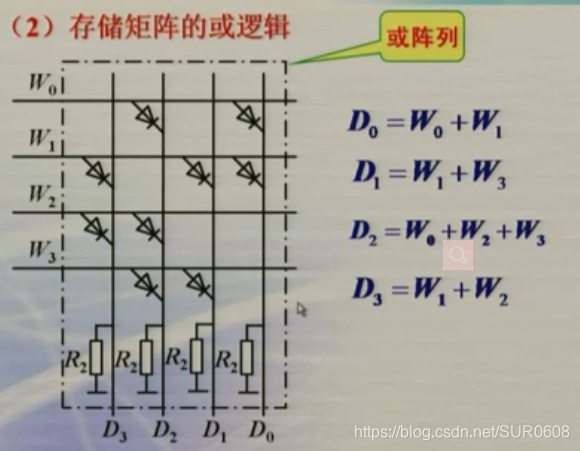

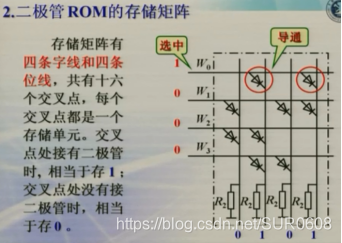

在这里插入图片描述【分析】(用字线上的电平)字线W0 =1其他为0时,交叉点无二极管时,输出D接地(),当有二极管时,输入1二极管导通,经过压降R,输出D为高电平; 或的逻辑关系,二极管形成的或门

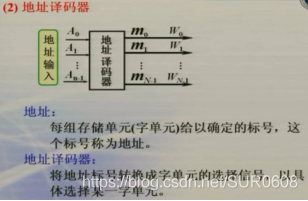

2、地址译码器
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

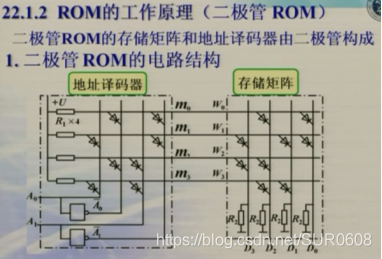

【分析】比如:当只有A0A1是只有四种组合
根据地址译码器的电路可知:
即无论A0A1取何值时,4条字线只有一条为高电平;与的逻辑关系,二极管形成的与门(导通的情况下产生电流,电阻R1的压降比二极管的压降要大的多,所以Y电位被0电位拉低,没导通的情况下,没有电流,Y端和VCC连接为一体)
**

【注意】

**为什么会是这样呢?本人猜测应该是:有二极管的交叉点是将字线和位线连接,没有二极管的话是字线和位线在该交叉点没有连接,这样就能解释通了;
在这里插入图片描述

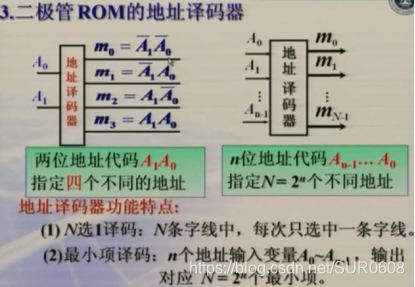

【补充】最小项的定义:在一个有n个变量的逻辑函数中,包含有其全部变量的乘积项(每个变量必须而且只能以原变量(比如:A0) 或者反变量(比如:A0)形式出现一次)该乘积项称为最小项;所以N个变量,构成的包含N个变量的乘积项有2的N次方个(就拿上图中A0A1情况举例);
总结:有些地方课程没有讲清,不认同我的猜测可以下方留言
