数字后端基本概念介绍<Area IO>

今天我们要介绍的数字后端概念是Area I/O。AreaI/O是什么呢?其实就是摆在core里面的IO，一般用于Flip Chip的design，用来连接bump cell，并且给bump供电，简称为AIO。相比与放在core四周的I/O, AreaI/O可以明显地降低net delay。但是同样地缺点明显，就是过多地占据了standard cell的位置，影响standard cell placement和power stripe的结果。

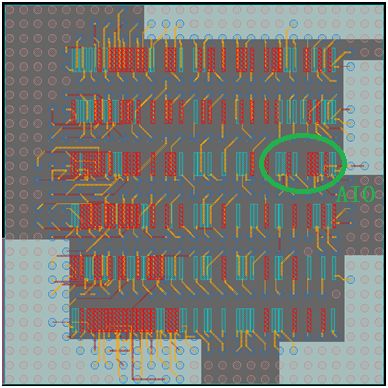

AreaI/O的摆放情况如下图所示：

如果需要使用AreaI/O，在LEF中，我们需要定义该cell的CLASS为PAD AREAIO

MACRO PVDD1DGZ

CLASS PAD AREAIO ;

FOREIGN PVDD1DGZ 0.000 0.000 ;

ORIGIN 0.000 0.000;

SIZE 40.000 BY 35.280 ;

SYMMETRY x y r90;

SITE IO1 ;

使用方法

place_io
