SIMULINK中电气元件参数设置的一些问题

二极管参数设置：

一般而言，为了降低关断损耗和尖峰电压，需要在开关管两端并联RC缓冲电路以改善电路的性能。此二极管模型带有缓冲电路，R默认500欧姆。然而如果需要电路工作频率较大时，需要将这个缓冲电阻设置大一些，否则此电阻上消耗的能量会非常大。例如，当其两端电压为700V，工作角频率1KHz以上时，建议设置Rs大于100K欧姆，Cs 可以设置小于1nF。

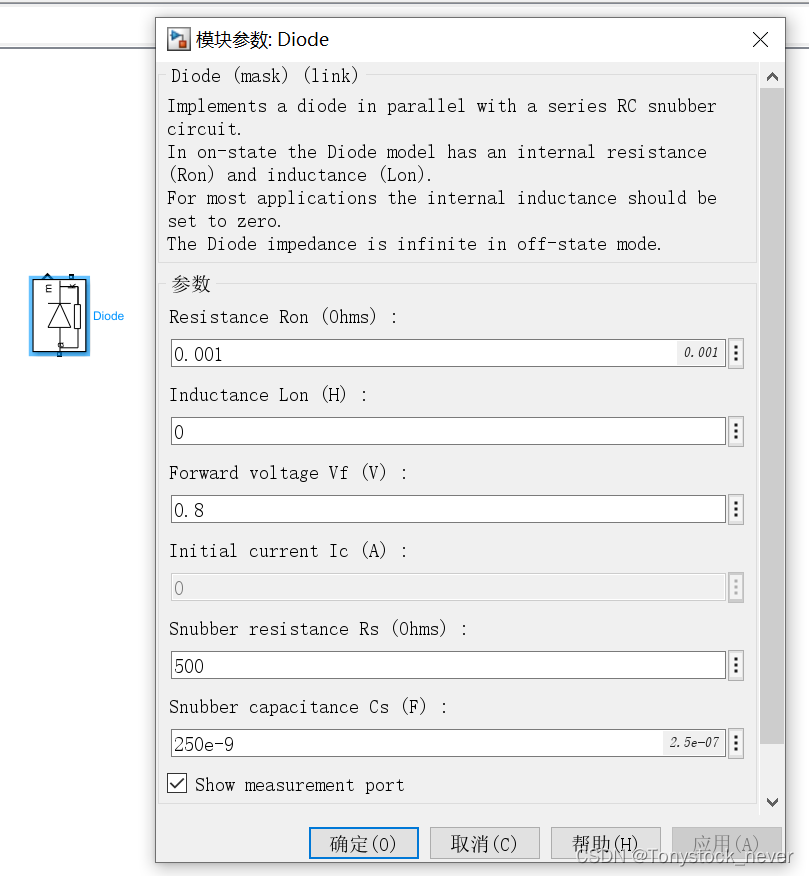

在这里插入图片描述

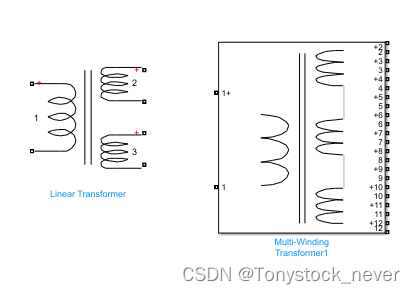

变压器设置：
如果变压器前是谐振电路，比如LLC谐振，不可以把变压器的励磁电感和励磁电阻设置为无穷大来当做理想变压器使用，这样励磁电感会影响谐振回路。如果是LLC谐振，需要根据实际使用的变压器参数，设置好Lm和Rm(不能设置为无穷大)。

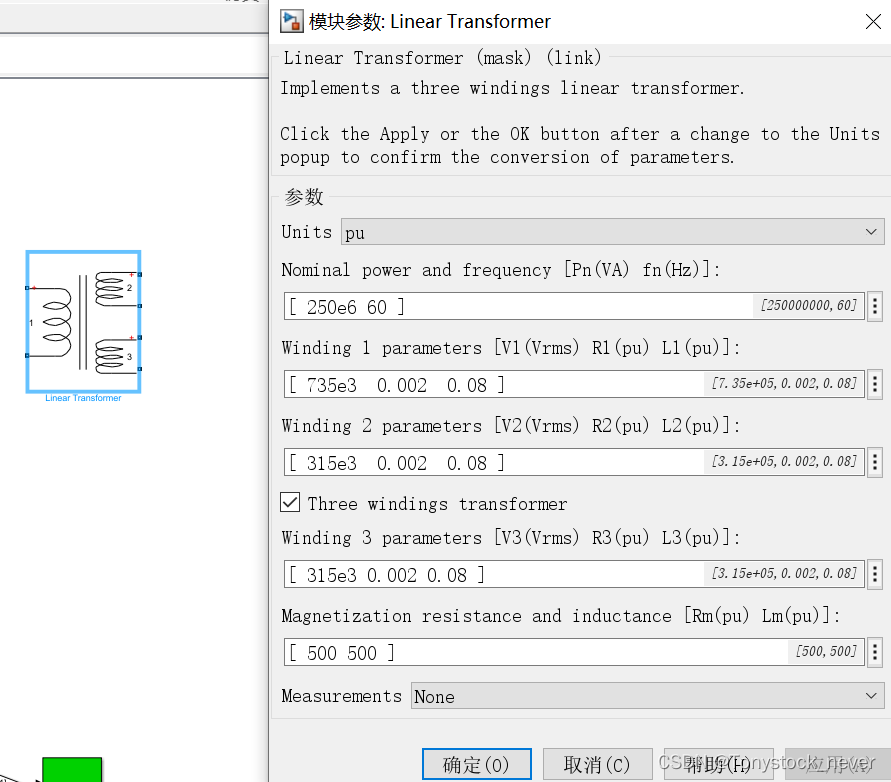

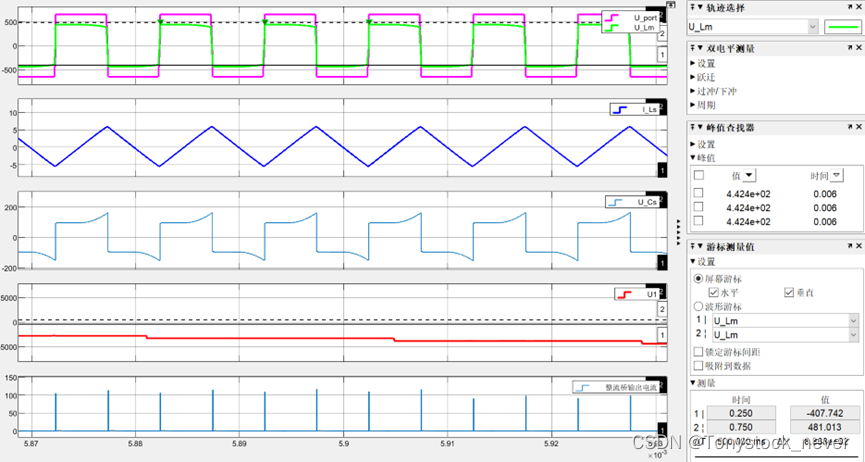

在这里插入图片描述

在这里插入图片描述

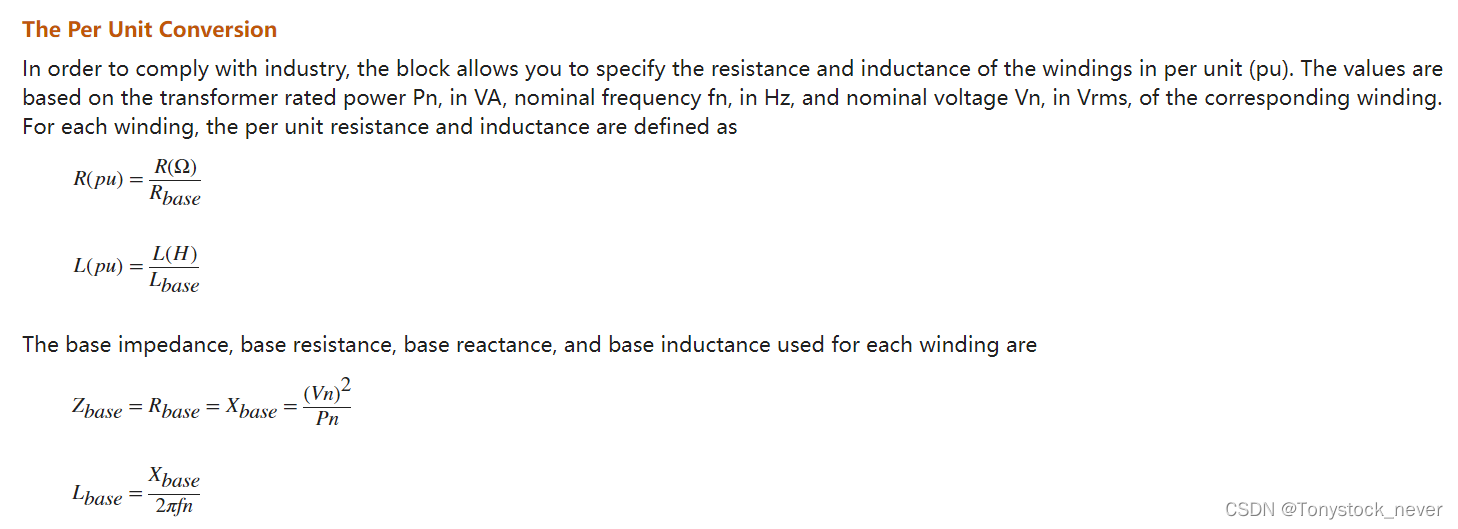

模型中标幺值的定义：
