本文介绍了基于全志T3处理器的AD采集开发案例，涉及8/16通道AD数据采集，并使用Qt显示波形。案例包括ad_display和ad_capture两个部分，支持单步和连续模式，适用于国产CL1606/CL1616及ADI AD7606/AD7616芯片。硬件连接、程序流程和测试步骤详述，提供源码和案例说明。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前 言

本文主要介绍基于全志科技T3(ARM Cortex-A7)国产处理器的8/16通道AD采集开发案例，使用核芯互联CL1606/CL1616国产AD芯片，亦适用于ADI AD7606/AD7616。CL1606/CL1616与AD7606/AD7616软硬件兼容。

备注：

（1）创龙科技TL7606I模块使用AD芯片为核芯互联CL1606或ADI AD7606，两者均测试通过，且测试步骤无差别。

（2）创龙科技TL7616P模块使用AD芯片为核芯互联CL1616或ADI AD7616，两者均测试通过，且测试步骤无差别。

*硬件平台：

创龙科技T3工业评估板

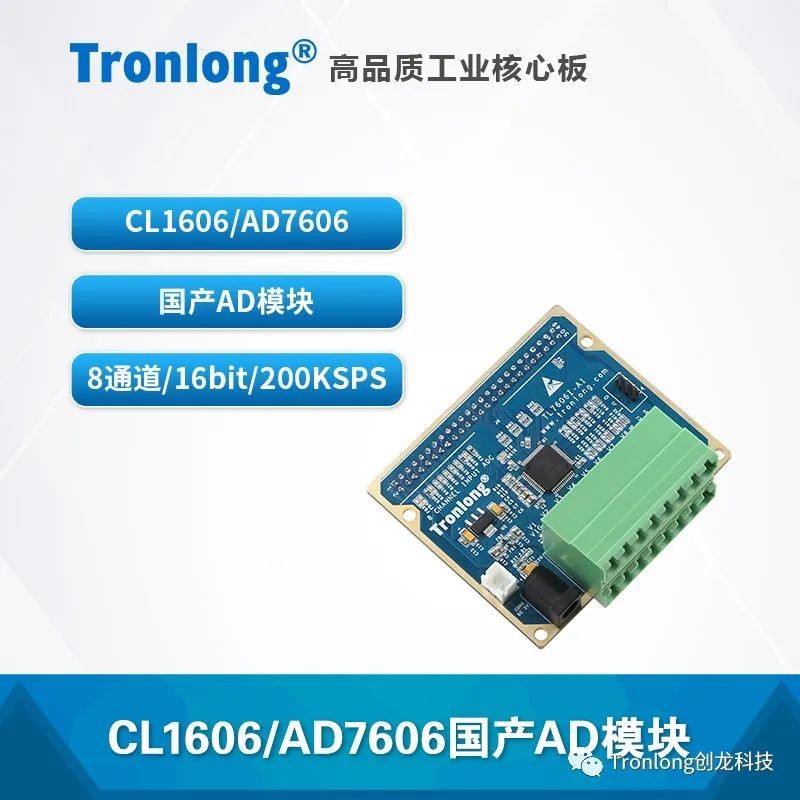

TL7606I多通道AD模块


TL7616P多通道A
