round-robin Verilog实现思路

思路源于网络，细致计算下来发现，这真的是一个万能公式。

假设上一次的Arbiter结果为0000 0001，则下一次的结果应该为1~7位中的最低请求位。

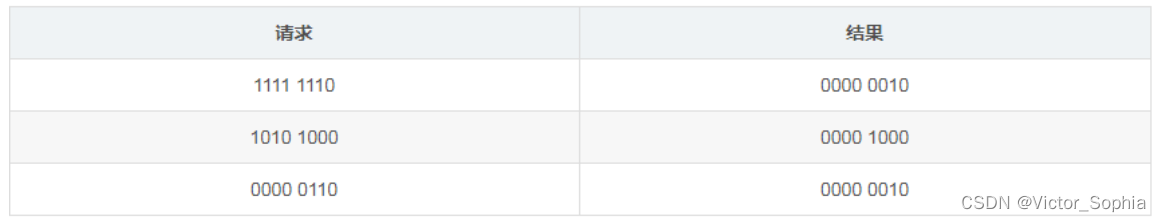

比如：

 以表格最后一行为例：请求A = 0000 0110，上一次的Round-Robin结果为 B = 0000 0001，需要求本次的Round-Robin结果C。

计算过程
解：
A = 0000 0110 ， B = 0000 0001
AA = 0000 0110 0000 0110
AA& ~（AA-B）
=（0000 0110 0000 0110）& ~（0000 0110 0000 0110 - 0000 0001）
=（0000 0110 0000 0110）& ~（0000 0110 0000 0101）
=（0000 0110 0000 0110）& （1111 1001 1111 1010）
= 0000 0000 0000 0010
= DE
D = 0000 0000 ， E = 0000 0010
C = D|E = 0000 0010
综上所述，本次Round-Robin Arbiter 的计算结果为C = 0000 0010，与预期结果一致，符合要求。

module round_robin
 #(parameter NUM_REQ = 4)
 (
 input [NUM_REQ-1:0] req,
 input [NUM_REQ-1:0] base,
 output [NUM_REQ-1:0] gnt
 );

 wire[2*NUM_REQ-1:0] double_req = {req,req};
 wire[2*NUM_REQ-1:0] double_gnt = double_req & ~(double_req - base);

 assign gnt = double_gnt[NUM_REQ-1:0] | double_gnt[2*NUM_REQ-1:NUM_REQ];

 endmodule

注意事项：

请求输入不可以为全零，否则通用计算公式无效。
请求输入不能包含上一次结果位。比如上一次Round-Robin 结果为0001，如果本次请求为0111，那么应先进行 0111 - 0001 = 0110计算，然后再将0110 当做请求套入公式中。
