一文带你了解HC-SR04超声波模块

已于 2024-01-23 03:13:45 修改
阅读量3.5k 收藏 19
点赞数 14
文章标签： 单片机 stm32 嵌入式硬件 51单片机 c语言
于 2024-01-05 14:14:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Xhw3f586/article/details/135407378
版权
本文详细介绍了HC-SR04超声波传感器的工作原理，包括信号发送控制、接收控制以及测量距离的方法。并提供了使用51单片机（如STC15F2K60S）进行编程的示例，展示了如何通过定时器计算回波时间来确定距离。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

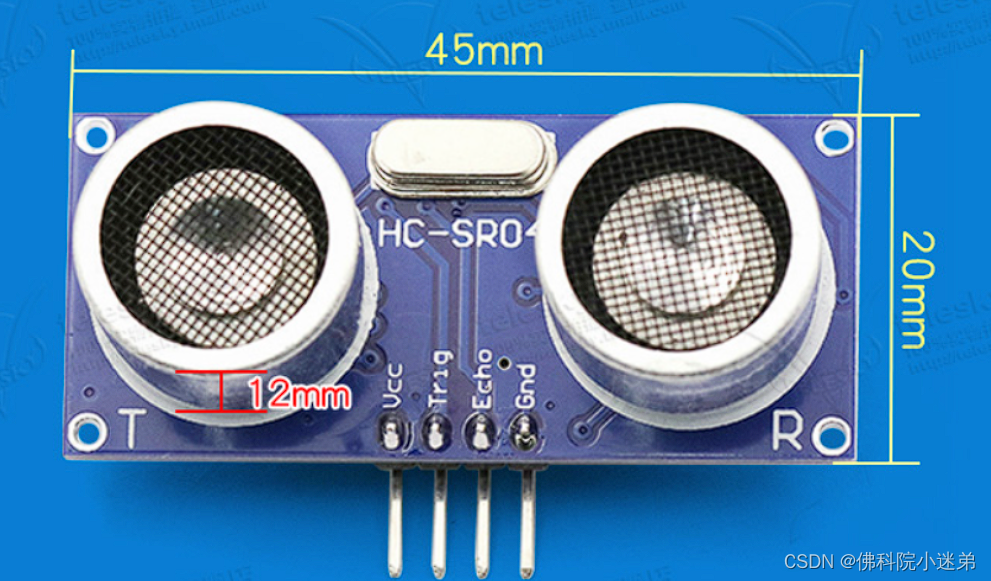

一，引脚定义与工作特性




VCC：电源电压3.3V-5V

Trig：信号发送控制引脚

Echo：信号接收控制引脚

GND：电源地、电源负

测量距离：2cm-400cm（3.3v）、2cm-450cm（5V）

探测角度：<15°

工作温度：-20℃~80℃



二，工作原理与驱动方式

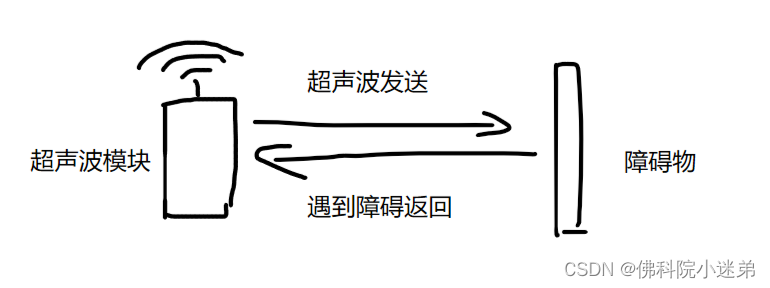

工作原理：


超声波的工作原理很简单，就是声音遇到障碍物会反弹，我们只需要计算超声波从发送到反弹回来的时间间隔，就可以根据速度与位移的公式，计算距离。

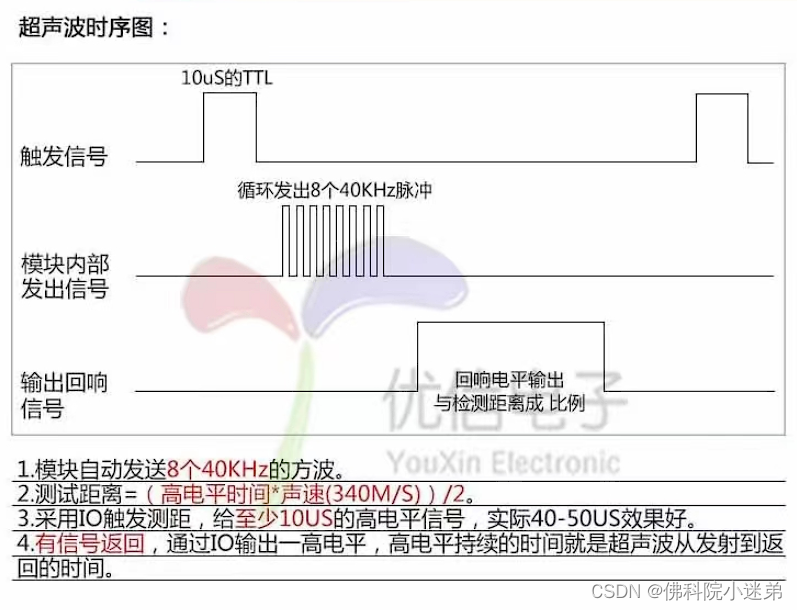

时序分析：

Trig置高电平至少10us之后置低电平，成功激活之后，发送探头会向外发送40kHz的超声波
