IEEE14节点系统在如短路分析,潮流研究,互连电网中的研究(Simulink)

文章介绍了节点电压法作为电路分析的基本方法,强调了其在解决线性电路问题中的重要性。讨论了在处理特定情况,如含短路支路和受控源时可能遇到的问题,并引用了IEEE14节点系统作为示例。此外,提到了Simulink在模拟这些电路中的作用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

💥 💥 💞 💞 欢迎来到本博客 ❤️ ❤️ 💥 💥


🏆 博主优势: 🌞 🌞 🌞博客内容尽量做到思维缜密,逻辑清晰,为了方便读者。


座右铭:行百里者,半于九十。

📋 📋 📋 本文目录如下: 🎁 🎁 🎁
目录
💥1 概述
📚2 运行结果

🎉3 参考文献
🌈4 Simulink实现

💥1 概述

节点电压法是以节点电压为未知量分析电路的方法,是求解线性电路的一种常用的方法。在国

内的教材和授课过程中,往往会把节点电压法归纳推广为一般的节点电压方程的标准形式,只要记住该方程形式各个系数的含义,学生就可以利用该标准形式求解节点电压,从而得到电路的响应[1~6]。

例如一个具有n+1个独立节点的电路,n个节点电压方程的标准形式为:

式中,unk为未知待求的节点 k 的节点电压;Gkk 为节点k的自电导,恒为正;Gjk为节点j和节点k之间的互电导,恒为负;iSkk为流入节点k的所有电流源电流的代数和,这里的电流源也包括由实际电压源经等效变换得到的电流源。 节点电压方程的标准形式简单,规律性较强,学生只要多加练习,就可以较容易地掌握并运用。但当应用节点电压方程的标准形式(式1)求解电路时,还是会遇到一些问题。如对于含有短路支路,并且该支路电流是受控源控制量时,仍然采用传统的标准形式就无法得出正确的结果。

IEEE 14节点系统被广泛用作各种研究的案例,如短路分析,潮流研究,互连电网问题等。

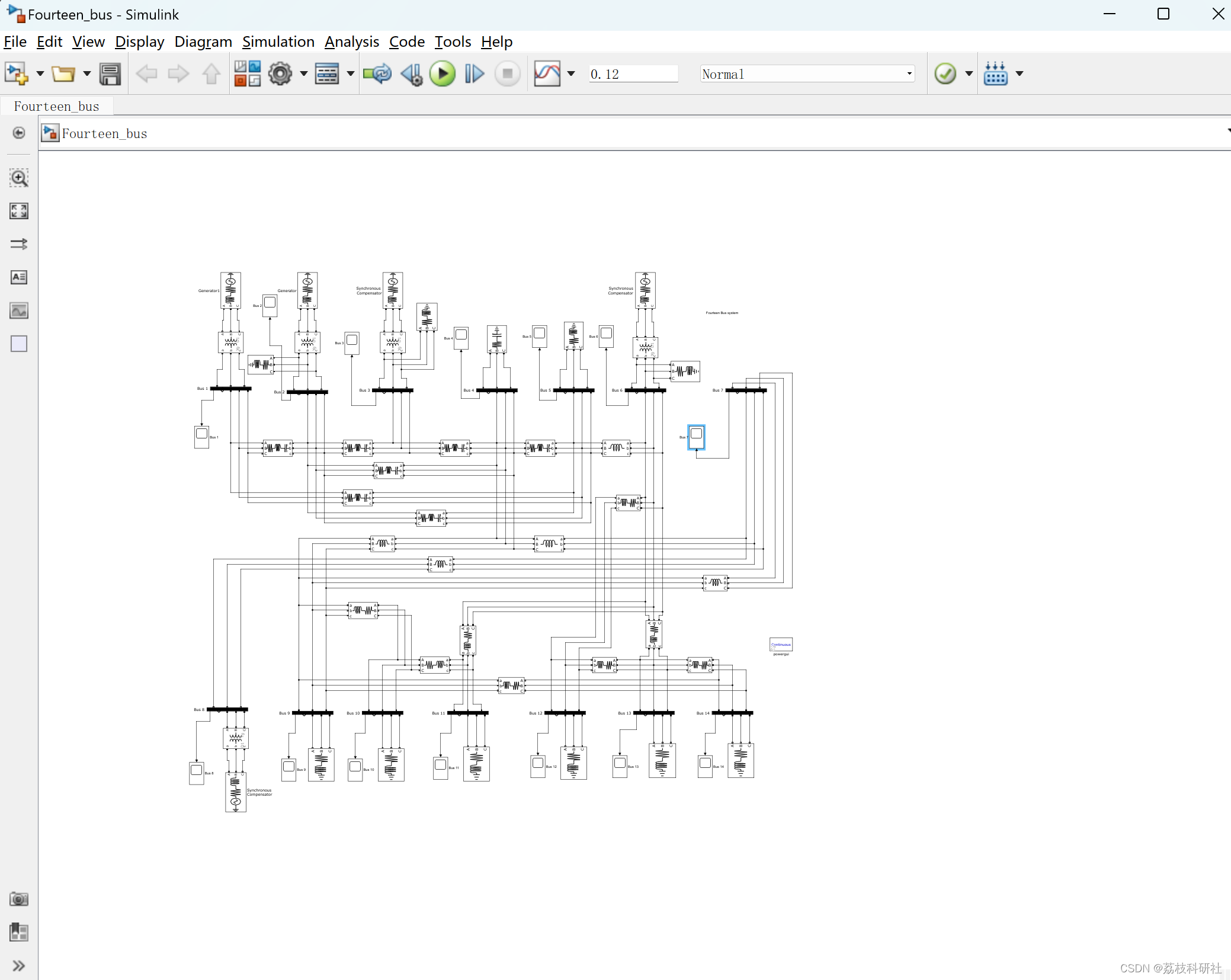

下面展现接线图:

📚2 运行结果

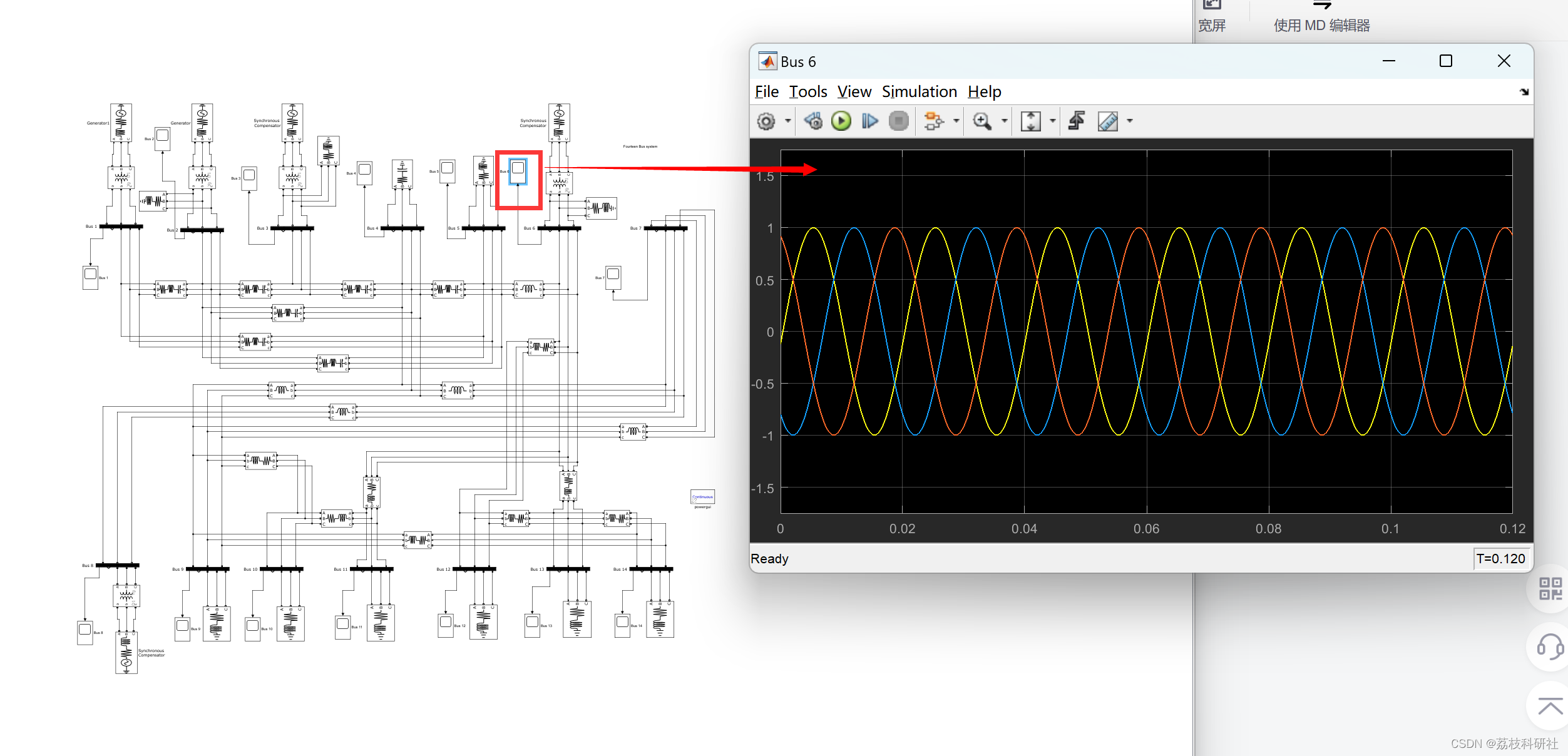

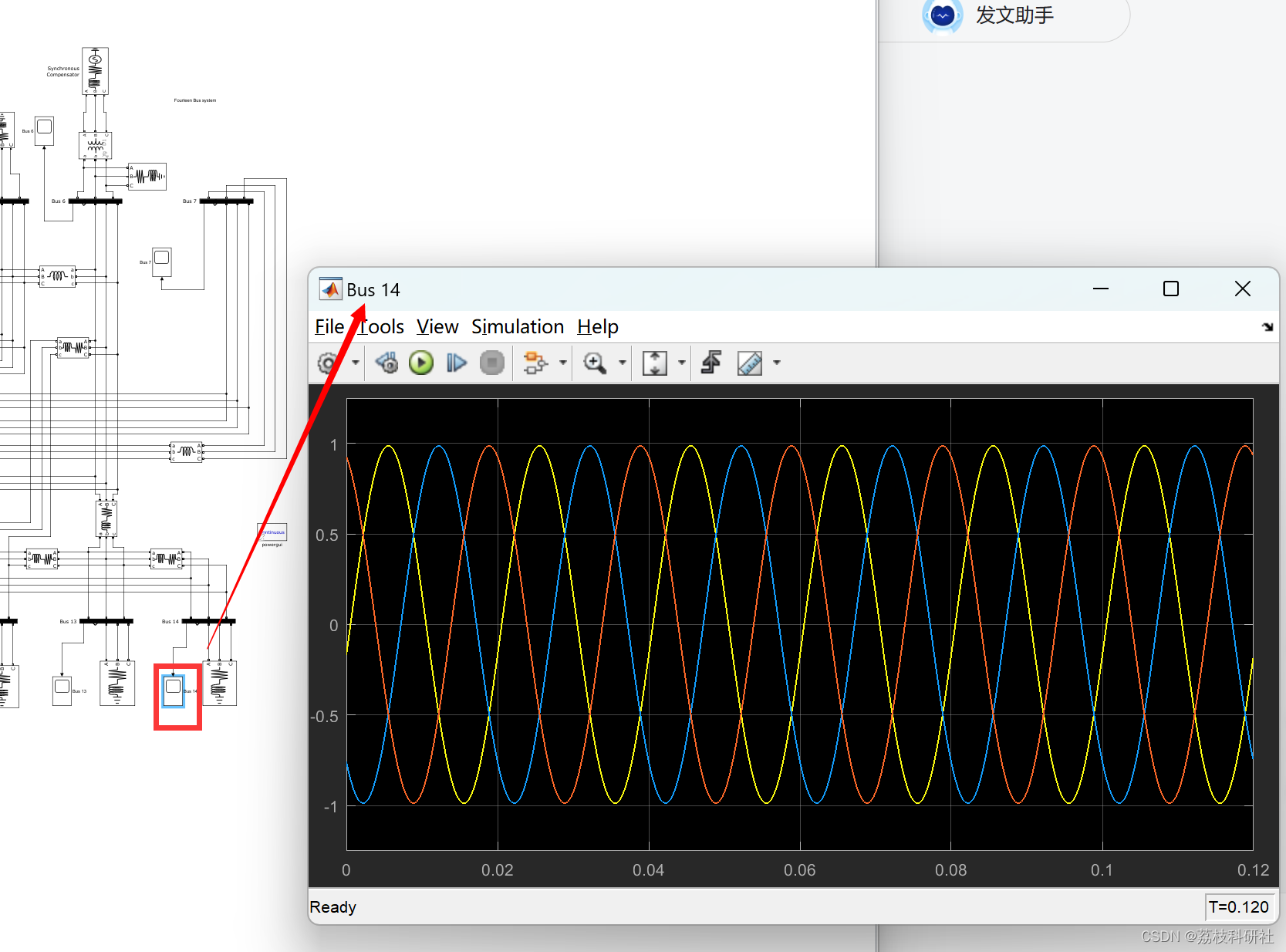

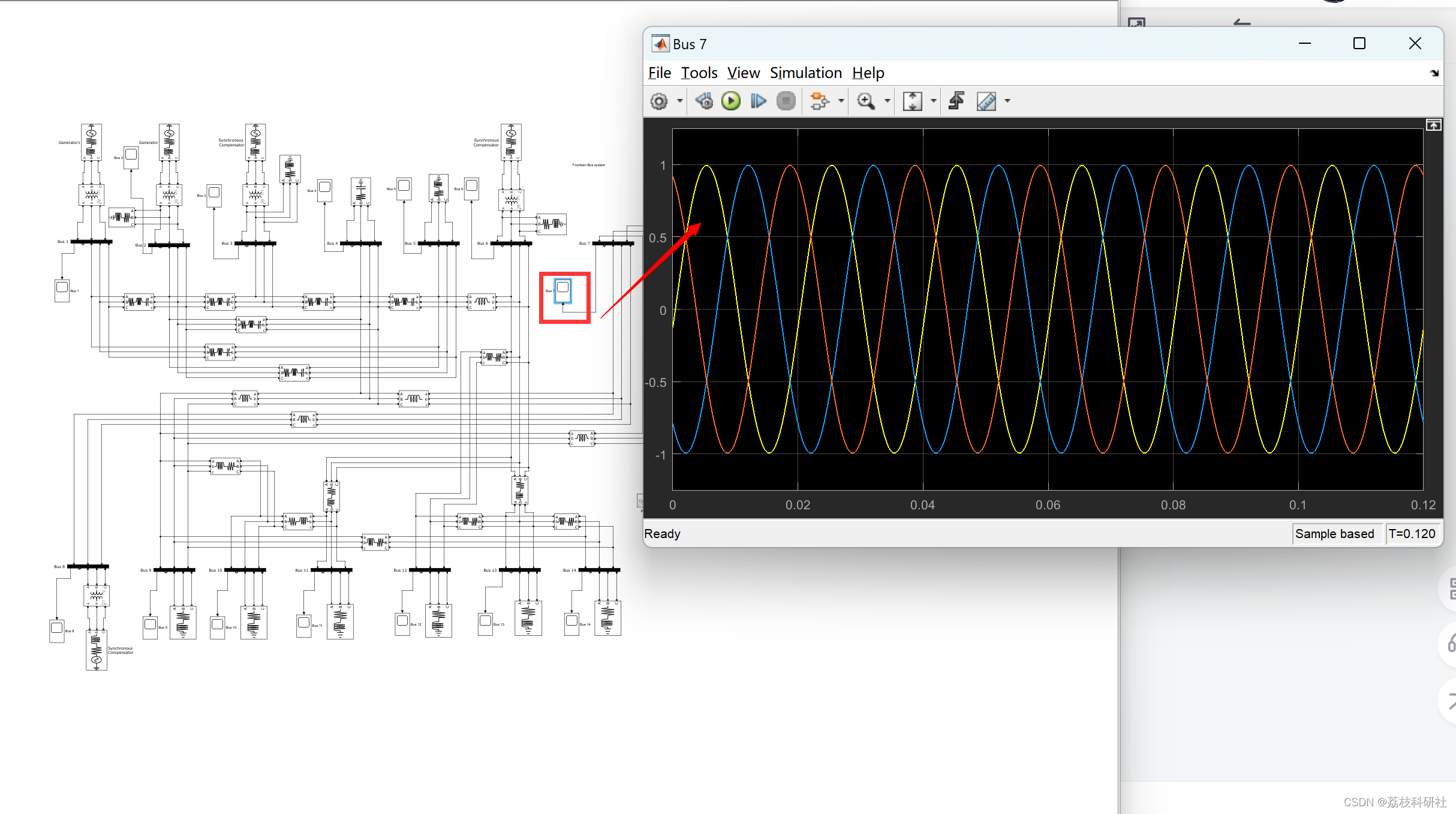

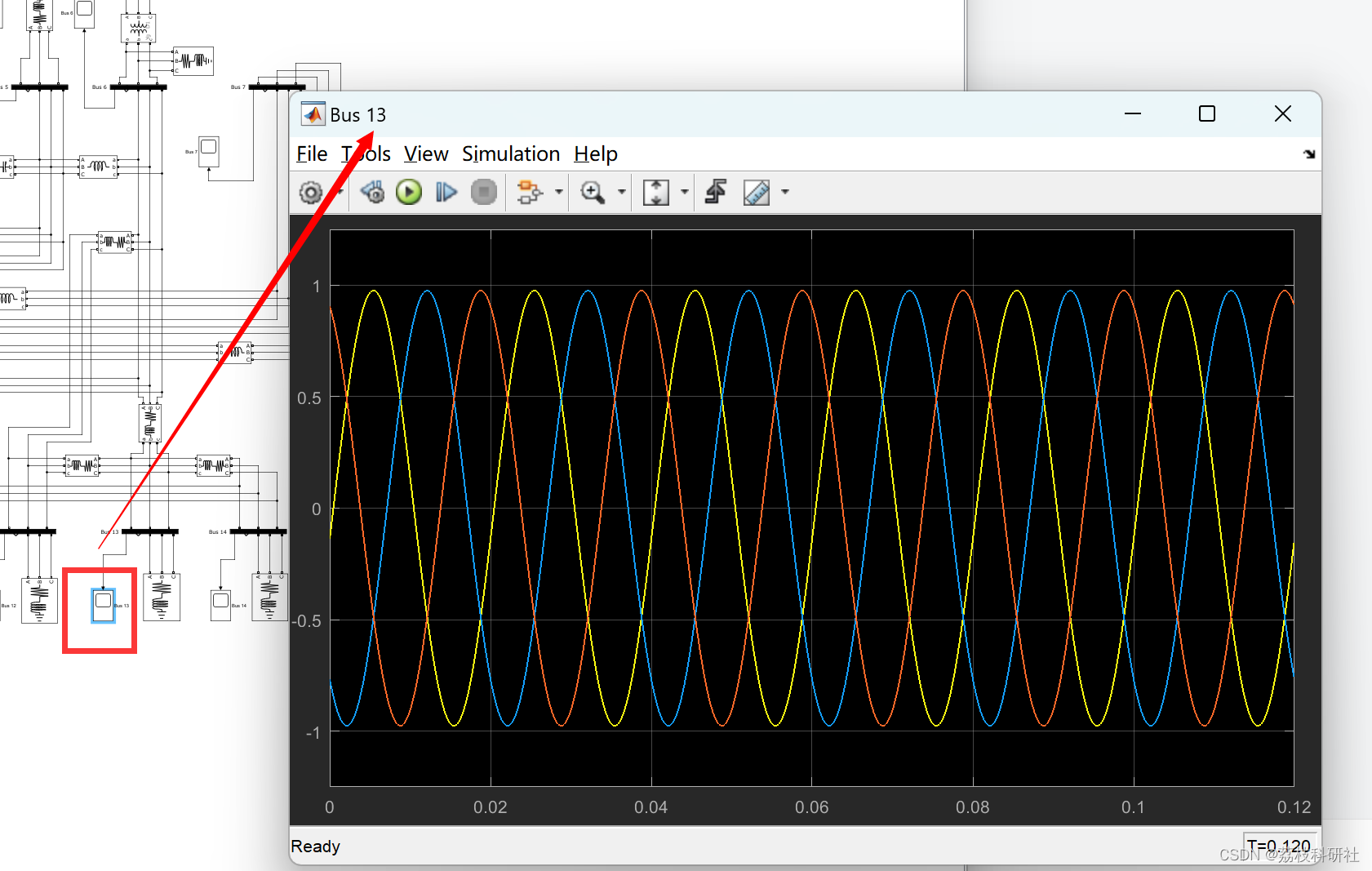

部分运行结果图:

编辑

🎉3 参考文献

部分理论来源于网络,如有侵权请联系删除。

[1]Bharath Yk (2023). IEEE 14 Bus System Simulink Model

[2]赵春江.短路电流为控制量的节点电压法分析[J].西昌学院学报(自然科学版),2019,33(04):58-60.DOI:10.16104/j.issn.1673-1891.2019.04.012.

[3]沈鑫,曹敏,张家洪,李英娜,李川.基于IEEE14节点模型的电气参量分析与窃电指标判别[J].软件,2018,39(12):141-145.

🌈4 Simulink实现

IEEE14节点是一种常用的电力系统网络模型,用来研究电力系统的稳定性、功率流分析短路计算等问题。SimulinkMATLAB软件中的一个功能强大的建模和仿真工具,可以进行多领域的系统仿真。 在设计IEEE14节点Simulink模型时,首先需要建立电力系统的拓扑结构。可以使用Simulink中的图形化绘图工具,将各节点、传输线和变压器等元件连接起来,形成一个网络结构。 接下来,需要定义电力系统中各节点的参数。包括发电机的额定功率、发电机的转子惯性、负载的功率需求等。这些参数可以通过实际电力系统的数据来确定,也可以通过仿真实验进行得到。 然后,需要在Simulink模型中加入运行控制部分,包括发电机的机械功率控制、电压和频率控制等。可以根据电力系统的不同运行状态,设定相应的控制策略,通过数学模型进行仿真求解。 最后,通过Simulink进行模型仿真。可以选择恒定功率负载或变动负载,通过模型仿真得到电压和频率随时间的变化情况。根据仿真结果,可以分析节点的稳定性、功率流分布以及短路电流等电力系统的重要参数。 总之,IEEE14节点Simulink模型是一个全面仿真电力系统的工具,可以对电力系统进行各种运行状态下的模拟实验,分析系统的稳定性和各节点的特性,并且可以为电力系统的运行和改造提供科学的支持。
