💥1 概述
一、引言
正交幅度调制（QAM）是一种将两种调幅信号汇合到一个信道的方法，可以双倍扩展有效带宽，被广泛应用于数字通信系统中。16-QAM调制作为QAM的一种，每个符号可以表示4个比特的信息，具有较高的频谱效率。本文将对16-QAM调制的波形和星座图，以及消息信号、传输信号和接收信号的波形进行研究。
二、16-QAM调制的波形
- 消息信号：消息信号是待传输的原始数据信号，可以是模拟信号或数字信号。在数字通信系统中，消息信号通常被转换为一系列的数字比特流。
- 16-QAM调制波形：16-QAM调制波形是通过改变信号的振幅和相位来表示不同的数据符号。在16-QAM中，每个符号代表4个比特的信息，因此有16个可能的符号。这些符号在信号空间中均匀分布，形成一个4x4的矩阵。每个符号的振幅和相位由其在矩阵中的位置确定。

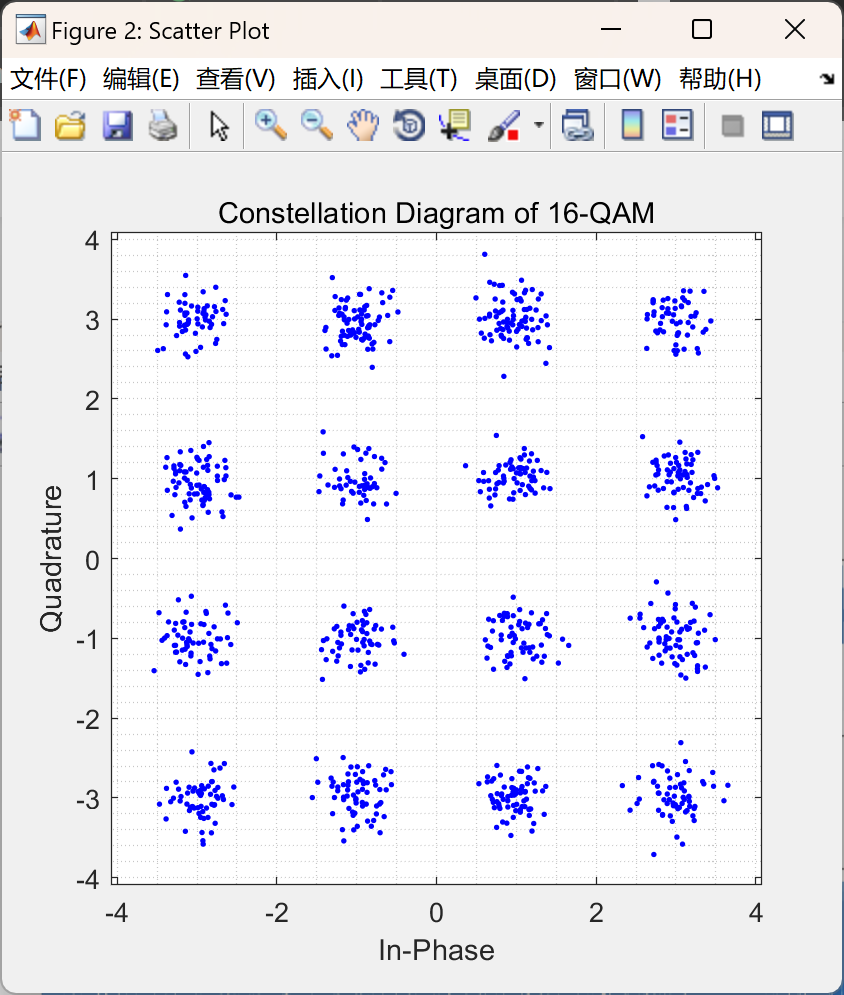

三、16-QAM调制的星座图
星座图是调制信号在IQ平面上的所有符号点的组合，它定义了调制技术的信号分布与调制数字比特之间的映射关系。在16-QAM中，星座图包含16个符号点，每个点代表一个4比特的组合。星座图有助于理解调制信号的结构和特性，也是解调过程中恢复原始数据的关键。
四、传输信号和接收信号的波形
- 传输信号：传输信号是经过调制后的信号，它包含了消息信号的信息，并适应了在信道中传输的特性。在具有指数衰减多径信道的系统中，传输信号会受到信道的影响，产生衰减和时延。
- 接收信号：接收信号是传输信号经过信道后到达接收机的信号。由于信道的影响，接收信号可能会受到噪声、干扰和失真等因素的影响。接收机需要对接收信号进行处理，以恢复原始的消息信号。
五、波形和星座图的研究
- 波形分析：通过对消息信号、传输信号和接收信号的波形进行分析，可以了解信号在传输过程中的变化情况。这有助于评估系统的性能，并优化发射机和接收机的设计。
- 星座图分析：通过对星座图的分析，可以了解调制信号的结构和特性，以及符号间的距离和分布。这有助于优化解调算法，提高系统的解调性能和抗噪声能力。
六、结论
16-QAM调制作为一种高效的数字调制方式，具有较高的频谱效率和数据传输速率。通过对16-QAM调制的波形和星座图，以及消息信号、传输信号和接收信号的波形进行研究，可以深入了解系统的性能和特性，为优化系统设计提供有力支持。

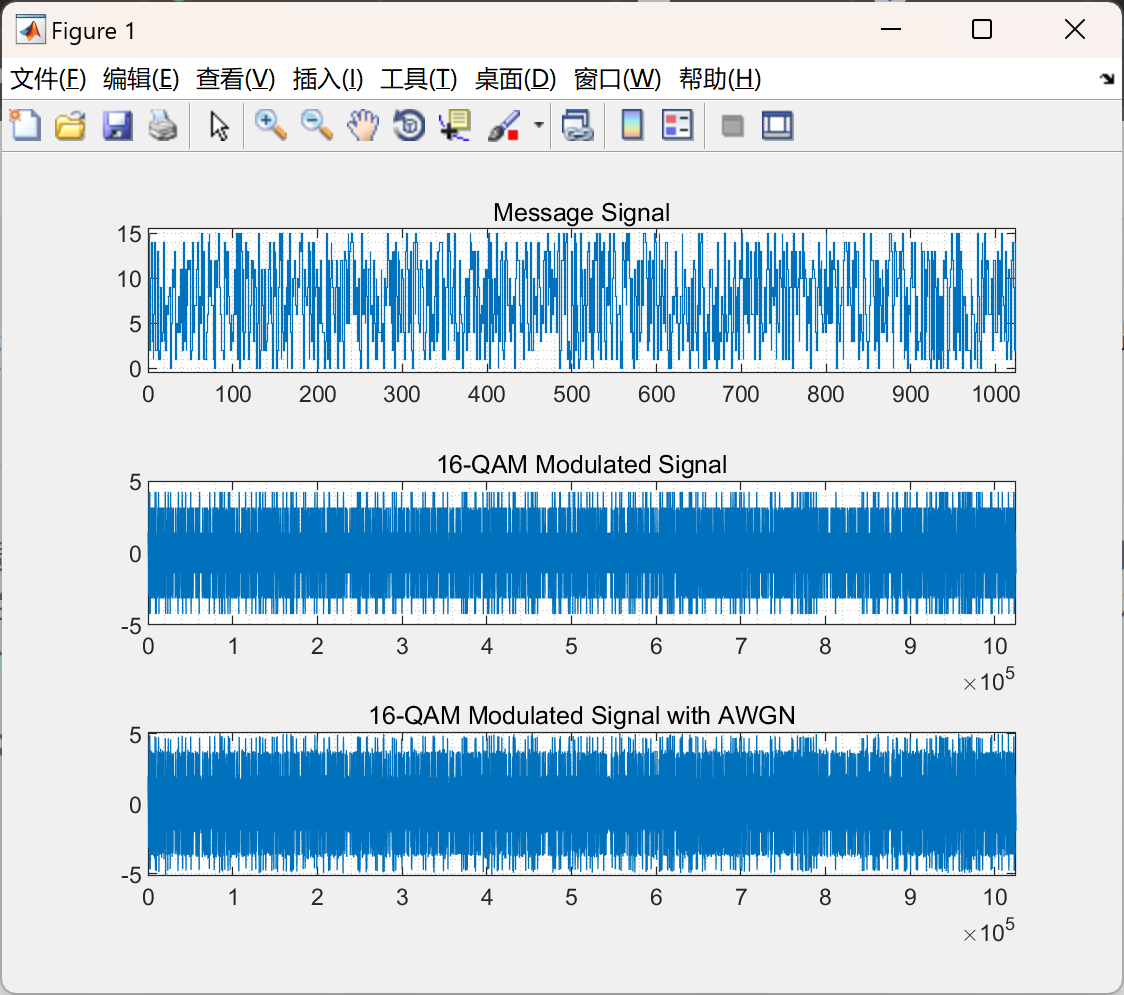

📚2 运行结果
部分代码：
N = 1024; %Number of bits
M = 16; %Modulation Order 16
data = randi([0 M-1],1,N); %Message Infromation
s = qammod(data,M); %Modulated data
%AWGN for Constellation points
SNR = 20; %SNR in dB
r = awgn(s,SNR,'measured');
bit_rate = 10.^3;
f = bit_rate; %minimum carrier frequency
Tb = 1/bit_rate ; %bit duration
t = 0:(Tb/1000):Tb ;
%Transmitted Signal waveform
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]李兴生,杜蔚轩,李德毅.一种基于云模型的PSK/QAM信号调制识别方法[J].测控技术, 2003, 22(3):5.
[2]王婷婷,龚晓峰.基于星座图的PSK、QAM信号联合识别算法应用[J].计算机应用研究, 2015, 32(7):3.
