💥1 概述
针对新能源汽车车载双向OBC(On-Board Charger,车载充电机)、PFC(功率因数校正)、LLC(一种谐振变换器拓扑结构,但此处可能特指双向DC/DC变换器中的某种结构,不过更多时候LLC与CLLC在描述谐振变换器时可能有所混淆,但核心意思相近)、V2G(Vehicle-to-Grid,车辆对电网)双向DAB(此处DAB可能是一个误写或特定上下文中的缩写,但通常不直接用于描述这种系统,更可能是指双向DC/DC变换器的一部分或功能,因此下文将基于双向DC/DC变换器的理解进行阐述)充电桩、电动汽车车载充电机充放电机模型的研究文档,以下是根据提供的信息和相关知识整合的内容:
一、研究背景与意义
随着全球能源危机和环境问题的日益严重,新能源汽车作为一种绿色、环保的交通工具,受到了越来越多的关注和青睐。为了进一步推动新能源汽车的普及和应用,研发高效稳定的车载充电机显得尤为重要。本研究旨在基于V2G技术,设计并建立一种双向AC/DC、DC/DC充放电机的MATLAB仿真模型,探索其在新能源汽车领域的应用。
二、系统模型与设计

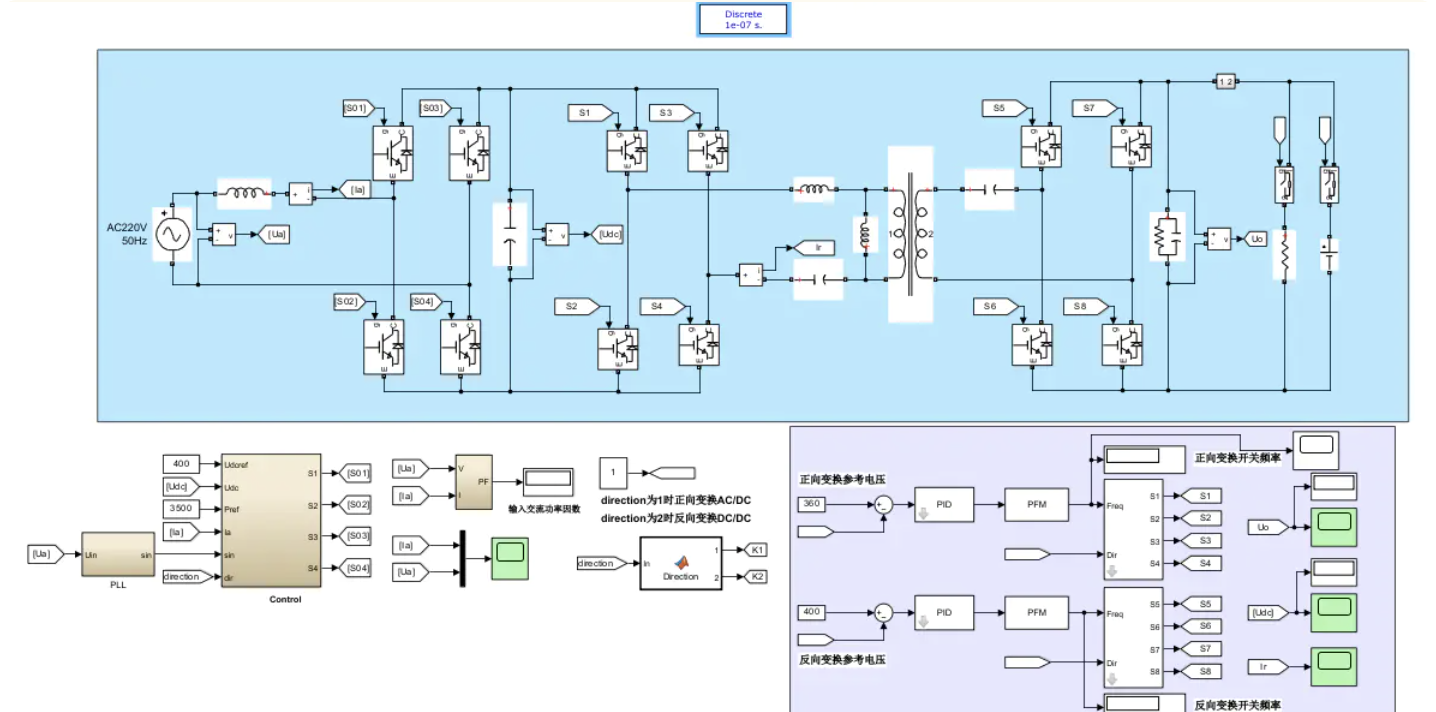

1. 基于V2G技术的双向AC/DC、DC/DC充放电机MATLAB仿真模型
该模型主要包括前级电路和后级电路两部分。前级电路负责将交流电转换为直流电,并实现电能的双向传输;后级电路则负责进一步调节直流电的电压和电流,以满足电动汽车的充电需求或向电网回馈能量。
2. 前级电路设计
前级电路采用双向AC/DC单相PWM整流器,输入交流电压为AC220V,输入功率因数为单位功率因数(PF=1)。该整流器能够将交流电转换为直流电,并通过PWM控制技术实现对输入电流的精确控制。
3. 后级电路设计
后级电路采用双向DC/DC变换器,具体为双向CLLC谐振变换器。该变换器具有谐振频率为150kHz的特点,并采用PFM变频控制方式来实现对输出电流的精确控制,使其输出电压为DC360V。谐振变换器的应用可以有效降低功率损耗,提高能量转化效率。
三、仿真结果与分析
1. 仿真功率
通过对仿真模型进行测试,得到了其仿真功率为3.5kW的结果。这一功率水平能够满足大多数新能源汽车的充电需求。
2. 正向变换与反向变换
在正向变换时,充电机将交流电网的能量转化为直流电,并输出给电动汽车,从而满足其充电需求;而在反向变换时,电动汽车可以将多余的能量反馈给电网,实现能量的互动。这种双向能量传输的方式大大提高了能源利用效率。
四、结论与展望
本研究基于V2G技术设计了一种双向AC/DC、DC/DC充放电机MATLAB仿真模型,并进行了详细的性能分析。仿真结果表明,该充放电机能够满足电动汽车的充电需求,并实现能量的回馈和负荷调节。然而,由于本研究只是在MATLAB平台进行了仿真模拟,后续的实际实验工作还需进一步开展,以验证仿真结果的准确性和可行性。
未来,随着新能源汽车产业的快速发展和技术的不断进步,双向车载充电机将有望成为新能源汽车领域的重要发展方向。通过不断优化设计和提高性能,双向车载充电机将能够更好地满足新能源汽车的充电需求,并促进新能源汽车产业的可持续发展。
📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。(文章内容仅供参考,具体效果以运行结果为准)
[1]马文宇,陆紫赟,张喆,等.一种电动汽车双向充电系统电路设计与仿真[J].中国科技信息, 2024(23).
[2]姜俊丞.电动汽车开关磁阻电机集成充电变换器的研究[D].北京化工大学,2019.
[3]黄金伟.CLLC谐振型双向车载充电DC-DC变换器建模与设计[D].中国矿业大学,2022.
🌈4 Simulink仿真实现
