💥1 概述

内燃机Simulink仿真模型研究

一、内燃机建模的基本原理与关键参数
  1. 热力学与工作循环

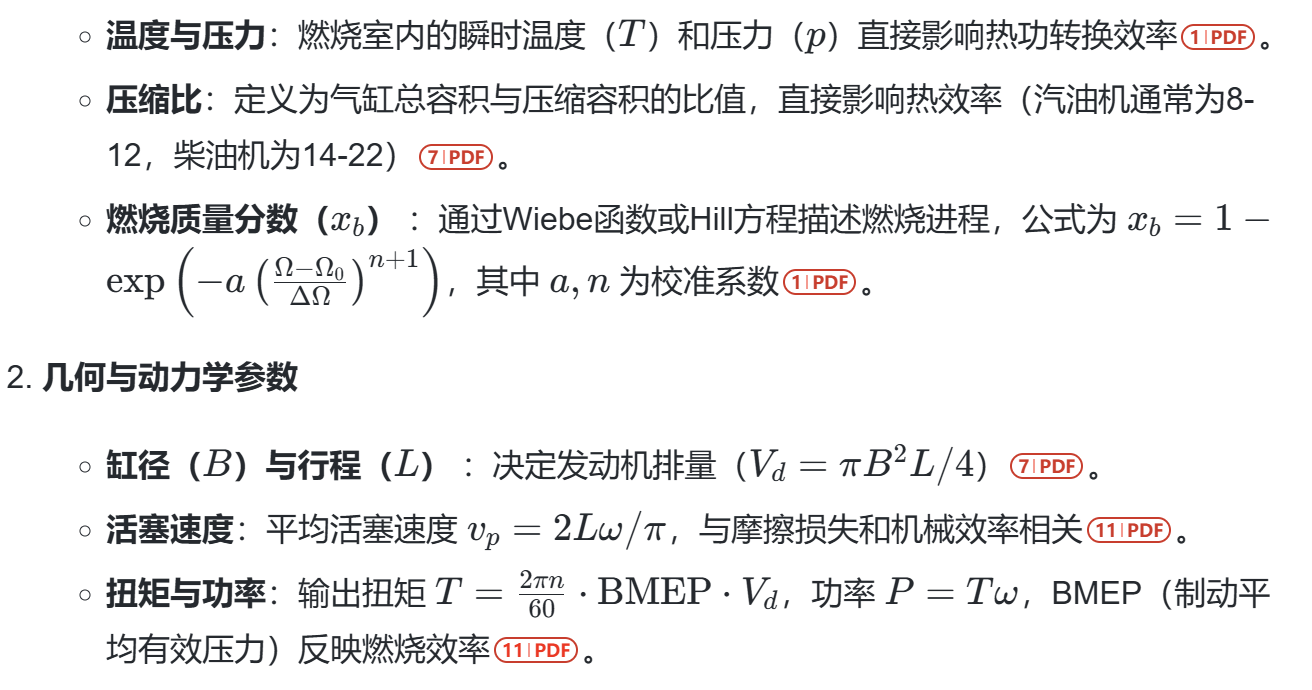

    内燃机通过燃料燃烧将化学能转化为机械能,其核心原理基于热力学循环(如奥托循环、柴油循环)。关键参数包括:

  2. 燃烧模型分类

    • 经验模型(如Wiebe函数):依赖实验数据拟合,适用于特定工况。
    • 半预测模型(如ECFM、G-Equation):结合物理定律与经验参数,可在宽工况范围内应用。
    • 详细化学动力学模型(如SAGE、CTC):适用于爆震和排放预测,但计算成本高。

二、Simulink中的内燃机仿真模块与库
  1. 核心模块

    • 通用发动机模块(R2021a+):支持配置多缸结构、燃料类型(汽油/柴油)和燃烧参数(如空燃比、点火角)。
    • 活塞与活塞发动机模块(R2022a+):模拟往复运动动力学,支持可变排量和压缩比设置。
    • 点火发动机模块:专为自然吸气汽油机设计,集成进气歧管动力学与点火控制逻辑。
  2. 热力学与流体力学模块

    • Simscape Fluids库:提供气体属性模块(如理想气体模型)、管道流动模型,用于模拟进排气过程。
    • Thermal库:用于热传导与散热分析,例如气缸壁温度(TwTw​)对燃烧的影响。
  3. 控制系统开发

    • Stateflow模块:实现状态机逻辑(如点火时序、爆震控制)。
    • PID控制器模块:用于空燃比闭环控制,结合传感器模型(如氧传感器)优化燃烧效率。
  4. 动力总成集成

    • Powertrain Blockset:支持混合动力系统建模,内燃机与电机协同控制。
    • ASM(Automotive Simulation Models) :提供预置的发动机模型库,支持硬件在环(HIL)测试。

三、现有内燃机Simulink仿真案例
  1. 柴油机零维模型

    • 模型构建:基于缸内压力-容积曲线,使用Simulink积分器模块计算指示功(IMEP),误差<5%。
    • 控制策略:电控共轨燃油喷射系统模型,实现喷油量与正时的动态调节。
  2. 自由活塞氢内燃机

    • 动力学与热力学耦合:MATLAB/Simulink联合仿真显示,点火位置延迟可提升指示热效率至35%。
    • 参数优化:燃空当量比0.7时,功率与效率达到最优平衡。
  3. 汽油机空燃比控制

    • 模型在环(MIL)仿真:AMESim与Simulink联合仿真,PID神经元网络控制器使空燃比波动减少30%。

四、Simulink模型实现方法
  1. 模块化建模流程

    • 系统分解:将发动机分为进排气、燃烧、曲柄连杆、控制等子系统,每个子系统对应独立模块。
    • 物理模型与数学运算结合:例如,燃烧过程使用热力学模块,曲轴运动通过机械库中的旋转部件实现。
  2. 参数配置与校准

    • 燃烧模型参数:通过实验数据调整Wiebe函数中的燃烧弧(ΔΩΔΩ)和Hill系数(ζ,nζ,n)。
    • 摩擦损失模型:摩擦平均有效压力(FMEP)与转速、温度相关,需结合实验标定。
  3. 联合仿真与扩展

    • GT-Power与Simulink耦合:利用MATLAB脚本自动修改GT-Power输入文件(*.gtm),实现参数批量优化。
    • Python集成:调用机器学习库(如Scikit-learn)优化控制策略,提升仿真智能化水平。

五、模型验证与优化方法
  1. 验证流程

    • 参数辨识:通过台架实验获取缸压曲线、排气温度等数据,与仿真结果对比(误差需<10%)。
    • V&V(验证与确认)技术:采用有限元分析验证结构强度模型,确保曲轴应力分布符合实际。
  2. 优化算法应用

    • 遗传算法:用于配气相位优化,某案例中燃油消耗率降低2.5%,功率提升7.3%。
    • 多目标优化(MOO) :同时考虑摩擦损失与制造成本,通过AVL Excite工具优化活塞-曲轴系统公差。
  3. 实时仿真与HIL测试

    • Speedgoat实时平台:支持1ms步长的实时仿真,用于ECU控制逻辑验证。
    • 硬件在环测试:ASM模型与dSPACE硬件集成,验证发动机启停控制的响应时间。

六、结论与未来方向
  1. Simulink的优势

    • 高保真度建模:支持从零维到三维的多尺度仿真。
    • 模块化与可扩展性:便于集成新型燃烧技术(如HCCI)和混合动力系统。
  2. 挑战与趋势

    • 智能化建模:结合AI算法(如深度学习)实现自适应燃烧控制。
    • 多物理场耦合:深化流体-结构-热耦合分析,提升爆震与NVH预测精度。

通过上述方法,Simulink为内燃机设计与优化提供了全生命周期的仿真支持,显著降低开发成本并加速技术创新。

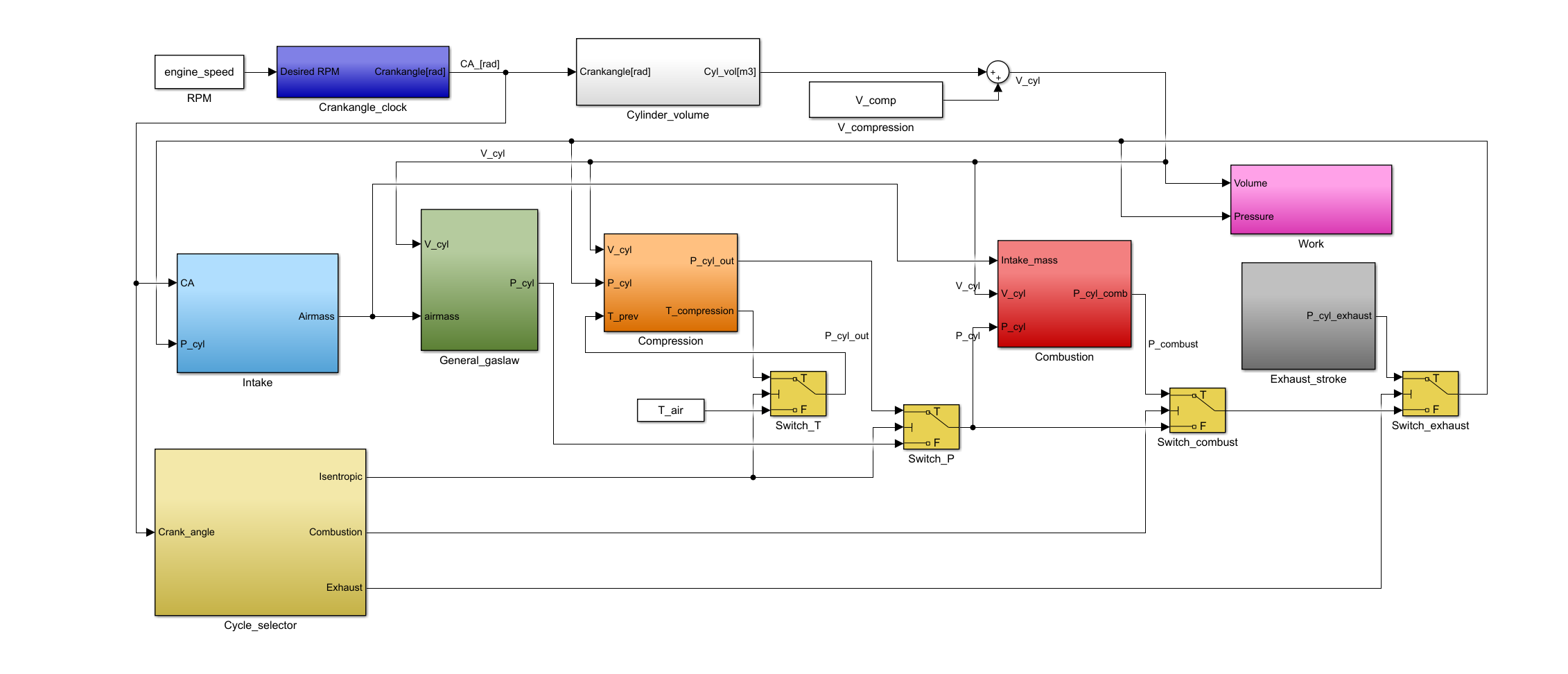

📚2 运行结果

部分代码:

load('workspace')               % Import workspace for validation data


steps=1000;                     % calculation-steps per engine revolution.
engine_speed=3000;              % rpm
stepsize=(60/engine_speed)/steps;
sim_time=stepsize*(2*steps-1)   % two engine revolutions, one cycle
R      = 287;                   % Specific Universal gas constant(J/kg.K)
Rho    = 1.27;                  % Density of air (kg/m^3)

gma    = 1.32;                  % Specific heat ratio
MAP    = 80000;                 % Manifold Absolute Pressure [Pa]
P_ambient = 100000;             % Ambient pressure [Pa]
P_exhaust = 120000;             % Pressure in cylindre during exhaust stroke.
CR     = 10.1;                    % Compression ratio
Bore   = 73.4*10^-3;            %[m]
Stroke = 72.6*10^-3;              %[m]
V_cyl  =(Bore/2)^2*pi*Stroke;   % cylindre volume
V_comp =V_cyl/(CR-1);           % Compression ratio
CrankRadius=Stroke/2;
ConRod =137.2*10^-3;              % Length of conrod
Valve_lift=9*10^-3;
Nr_of_valves=2;
Valve_dia=30*10^-3;
Cd=0.35;                        % discharge coefficient of flow over intake valve
P_0=100000;                     % Pa,  atmosferic, at start of intake stroke
T_air=323;                      %air temperature at start of intake stroke
m_0=P_0*(V_comp)/(R*T_air);     %mass of air inside cylinder, at start of intake
V_sonic = 20.0457*sqrt(T_air);         % Sonic velocity (m/s)


% fuel
% energy content
LHV=44400*10^3;  % J/kg
AFR =14.7;       % actual Air Fuel ratio,  [kg/kg]

AFR_stoich=14.7; % Stoichiometric air fuel ratio for the applied fuel.
AFR_effective=max(AFR_stoich,AFR);

%% Simulating
sim('EngineModel_student2')

%% Plotting PV diagram
figure(1)
hold on

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。(文章内容仅供参考,具体效果以运行结果为准)

[1]左玉梅,王守尊.基于Matlab/Simulink的内燃机凸轮挺柱磨损数值计算的仿真研究[J].海军工程大学学报, 2005, 17(2):4.

[2]刘孟祥,龚金科,隆曙红,等.基于Simulink内燃机Vibe燃烧规律的建模与仿真技术研究[J].湖南大学学报:自然科学版, 2001(S1):5.

[3]张岭,邵天章,栗彦辉,et al.内燃机驱动的自激异步发电系统建模仿真研究[J].工矿自动化, 2011(5):6.
