💥1 概述

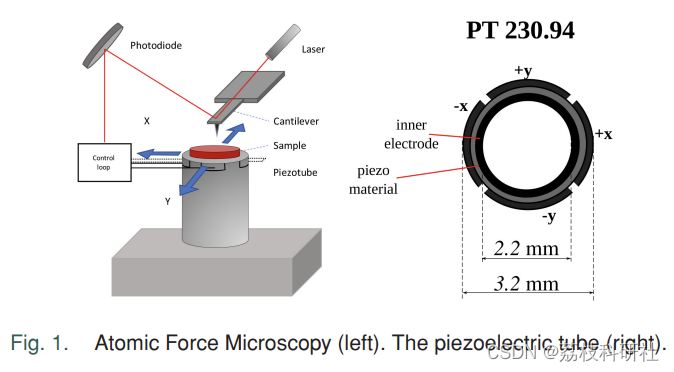

本文研究了边界控制的无限维波特-哈密顿系统的鲁棒输出跟踪和抗扰，包括欧拉-伯努利梁方程等二阶模型。控制设计采用内部模型原理，稳定性分析采用李雅普诺夫方法实现。与关于同一主题的现有工作相反，没有对所考虑的偏微分方程类的外部适定性做出假设。研究结果应用于原子力成像中使用的压电驱动管的鲁棒跟踪。

分布式港口-哈密顿系统（Port-Hamiltonian）鲁棒调控的李雅普诺夫方法研究

一、分布式港口-哈密顿系统的基本定义与特性

分布式港口-哈密顿系统（Distributed-Parameter Port-Hamiltonian Systems, DPHS）是一种基于能量守恒和几何结构的建模框架，适用于描述具有空间分布特性的物理系统（如振动弦、传输线、电磁场等）。其核心要素包括：

斯托克斯-迪拉克结构（Stokes-Dirac Structure） ：定义了系统内部能量流的分布与守恒关系，通过边界端口（Boundary Ports）实现能量输入/输出[2][5]。该结构在弱形式下可通过混合Galerkin离散化方法进行有限维近似，保留原系统的几何特性[2]。
哈密顿密度与能量函数：系统总能量由哈密顿密度在空间域上的积分表示，例如对于机械系统，哈密顿函数包含动能和势能[5]。
互连与耗散机制：由J（互连矩阵）和R（耗散矩阵）分别描述能量守恒的拓扑结构和能量损失特性[3][1]。例如，J的斜对称性保证能量守恒，而R的半正定性确保能量耗散[3]。

特性：

几何结构保持：离散化后仍保留原系统的Dirac结构和能量守恒特性[2]。
边界能量交换：通过边界端口实现与外部环境的能量交互，适用于分布式控制设计[5]。
多物理场耦合：支持机电、热流等复杂系统的统一建模[15]。

二、鲁棒调控的核心要求与实现方法

鲁棒控制的目标是确保系统在参数不确定性、外部扰动和建模误差下仍保持稳定性和性能。核心要求包括：

稳定性保证：所有不确定性条件下系统需满足Lyapunov稳定性或输入-输出稳定性[60][31]。
最小化敏感度：降低控制器对系统参数变化的敏感度，例如通过H∞控制抑制扰动传递[57][34]。
性能优化：在保证稳定性的同时优化动态响应，如快速跟踪、低超调[60]。

实现方法：

H∞控制：通过最小化系统传递函数的H∞范数，实现最坏情况下的性能鲁棒性[57]。
结构奇异值（μ-synthesis） ：处理结构化的不确定性，优化鲁棒稳定裕度[55]。
自适应控制：结合参数估计和反馈调节，应对时变不确定性[59]。

三、李雅普诺夫方法在分布式Port-Hamiltonian系统中的应用

李雅普诺夫方法通过构造能量类函数分析系统稳定性，尤其适用于非线性与分布式系统：

直接法：构造正定Lyapunov函数V(x)V(x)，并验证其导数V˙(x)≤0V˙(x)≤0。例如，将系统哈密顿函数作为Lyapunov候选函数，结合耗散项证明稳定性[85][90]。
间接法：对线性化系统进行特征值分析，推断原系统的局部稳定性[66]。

在DPHS中的具体应用：

能量函数构造：以哈密顿函数H(x)H(x)为基础，结合耗散项设计Lyapunov函数，例如V(x)=H(x)+∫Zϕ(∂x) dzV(x)=H(x)+∫Zϕ(∂x)dz，其中ϕϕ为边界能量项[91]。
边界控制稳定性：针对无限维系统（如Euler-Bernoulli梁），通过边界控制输入设计Lyapunov函数，证明闭环系统的渐近稳定性[110][22]。

四、分布式Port-Hamiltonian系统的鲁棒调控挑战

无限维特性：分布式系统的状态空间为无限维，传统有限维控制方法（如状态反馈）难以直接应用，需通过空间离散化或模态截断[91]。
边界控制复杂性：能量输入/输出集中于边界（如梁的端点），导致控制作用受限，需结合内部模型原理（Internal Model Principle）实现鲁棒跟踪[110][22]。
模型不确定性：参数摄动（如材料刚度变化）和未建模动态需通过鲁棒自适应策略补偿[106]。
离散化误差：几何离散化方法（如Whitney有限元）可能引入数值耗散，破坏原系统的守恒特性[2]。

五、现有研究案例与进展

案例1：欧拉-伯努利梁的鲁棒跟踪
- 控制设计：采用内部模型原理设计边界控制器，结合Lyapunov方法证明跟踪误差的渐近收敛性[110][22]。
- Matlab实现：通过离散化参数（如长度分段数NN）构建互连矩阵JJ和能量矩阵QQ，仿真验证抗扰性能[22]。
案例2：随机Port-Hamiltonian系统的容错控制
- 方法：设计鲁棒自适应控制器，通过匹配条件（Matching Condition）补偿执行器故障，利用Itō公式分析随机稳定性[106]。
分布式能源系统优化
- 应用：在含风电的集成能源系统中，采用分布鲁棒机会约束规划（DRO）优化电解器和电锅炉的配置，平衡经济性与鲁棒性[98]。

六、未来研究方向

混合有限维-无限维系统：研究有限维控制器与无限维被控对象的互连稳定性，例如通过Casimir函数实现能量协调[91]。
数据驱动鲁棒控制：结合机器学习与Port-Hamiltonian框架，处理高维不确定性[59]。
多时间尺度问题：针对含快慢动态的系统（如热-力耦合），设计分层Lyapunov函数[90]。

结论

分布式Port-Hamiltonian系统为复杂物理系统建模提供了几何与能量视角，而李雅普诺夫方法在鲁棒调控中发挥了核心作用。当前研究已解决部分边界控制与自适应问题，但无限维系统的稳定性证明、高精度离散化方法及多物理场耦合控制仍需进一步探索。未来结合数据驱动技术与传统几何方法，有望推动该领域在机器人、能源系统等场景中的实际应用。

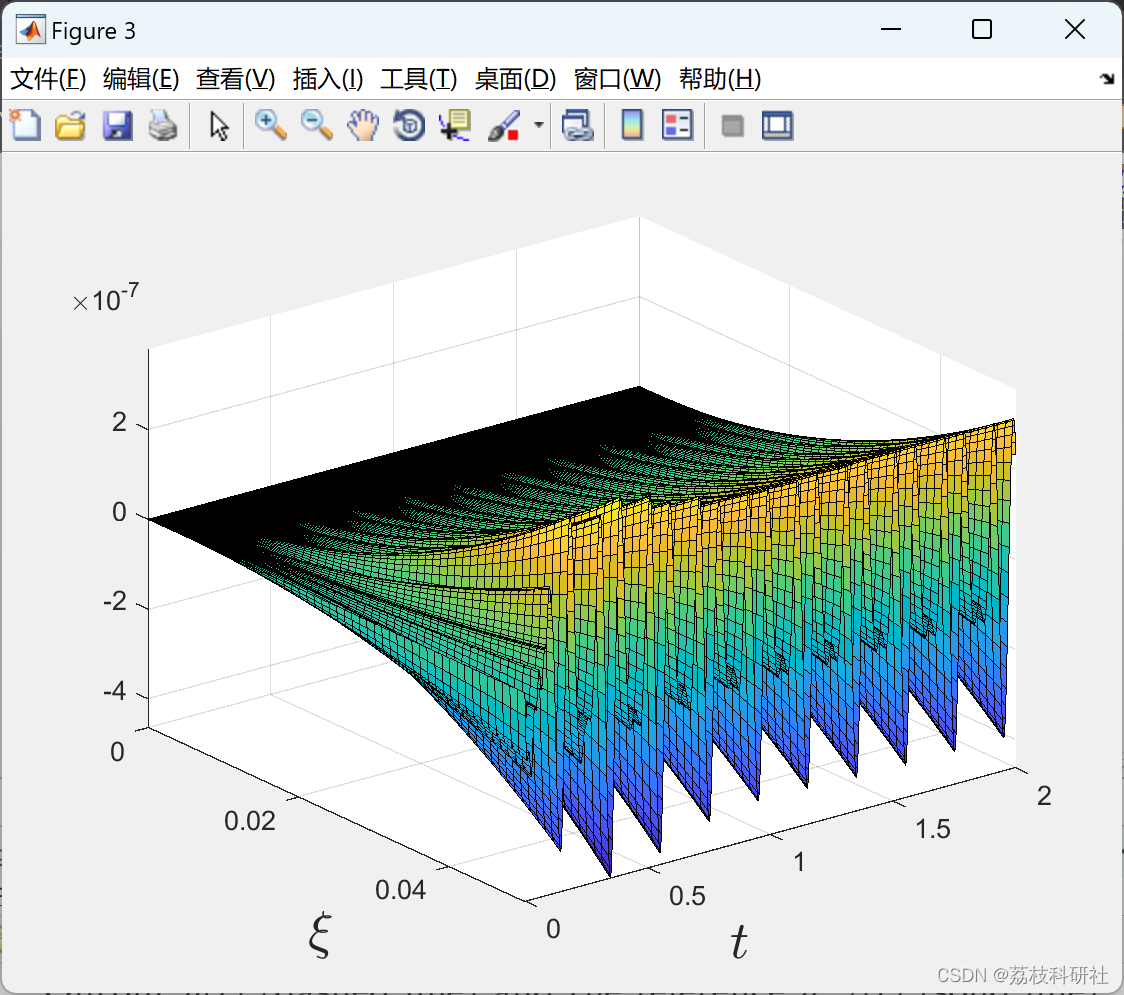

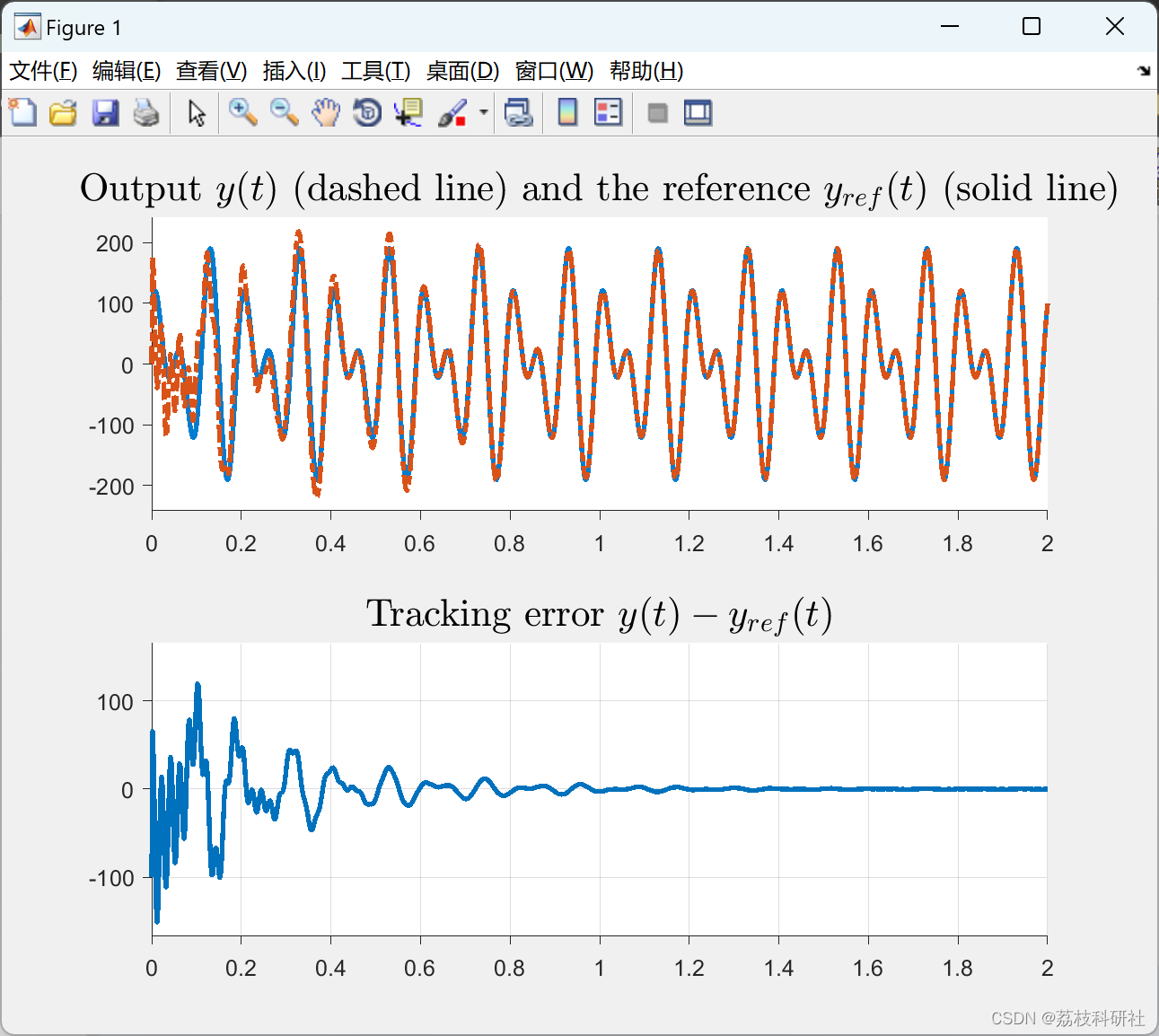

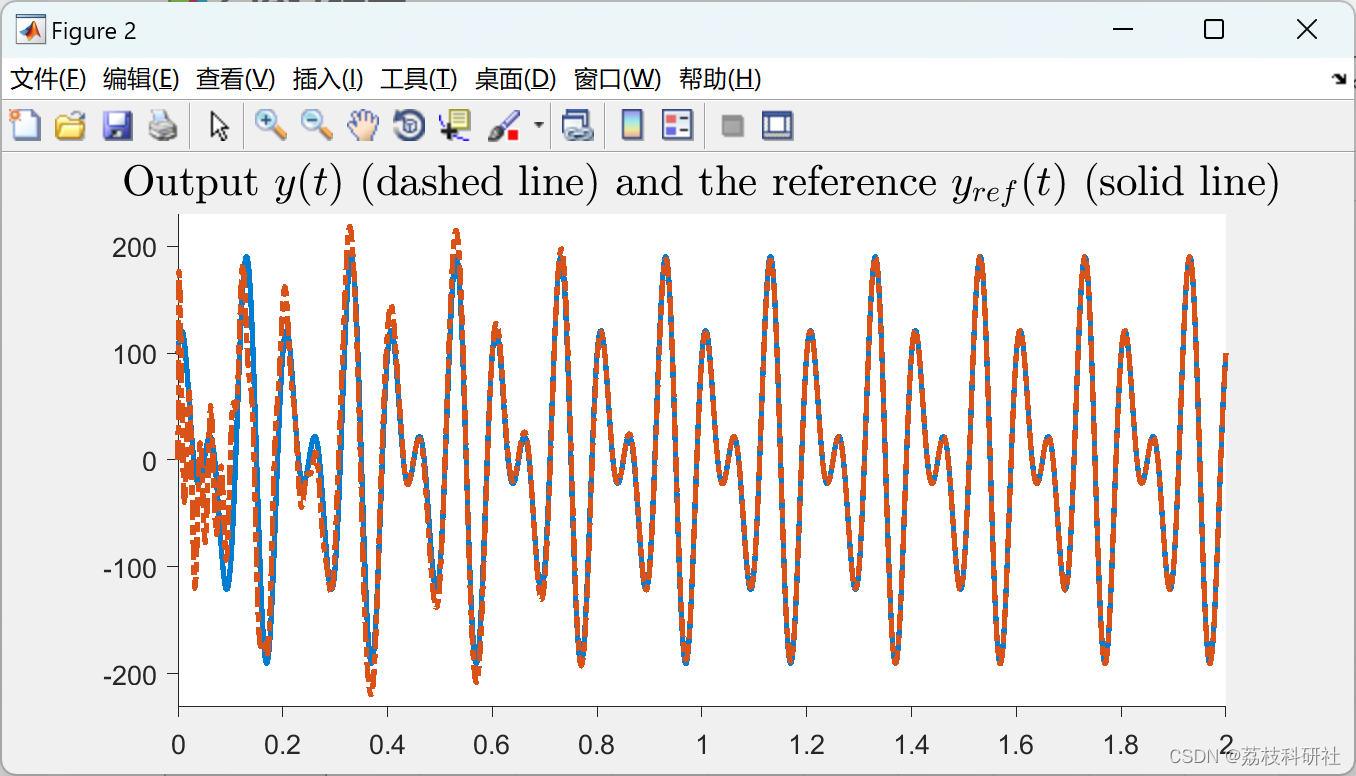

📚2 运行结果

部分代码：

% %%--Beam Parameters--%%

L = 0.05; % Lenght
La = 0.003; % Width
Ep = 0.002; % Thickness
As = La*Ep; % Trasversal section Surface
rho = 936; % Density
E = 4.14e+09; % Elastic modulus
Kp = E/(2*(1+0.46)); % Shear modulus
I = (Ep^3*La)/12; % Moment of inertia
Irho = I*rho;
EI = E*I;
rhoA = rho*As;
rt=1e-4; % Translational Dissipation
rr=1e-4; % Totational Dissipation

%%--Discretization parameters--%%

Lab = L/N;

spgrid = linspace(0,L,N+1);

%%--Discretized system parameters--%%

Rho_ab = rhoA*Lab;
Irho_ab = Irho*Lab;
Kp_ab = Kp/Lab;
EI_ab = EI/Lab;

%%--Matrices construction--%%

%--Interconnection matrix--%
Ji = zeros(N);
for k=1:N
for j=1:N
if k == j
Ji(k,j) = -2;
elseif j > k
Ji(k,j) = 0;
else
Ji(k,j) = 4*(-1)^(k+j-1);
end
end
end

S = zeros(N);
for k=1:N
for j=1:N
if k == j
S(k,j) = -Lab;
end
end
end

J=[zeros(N), Ji, zeros(N), S;
-Ji', zeros(N), zeros(N) , zeros(N);
zeros(N), zeros(N), zeros(N), Ji;
-S', zeros(N), -Ji', zeros(N)];

%--Energy Matrix--%

Q = zeros(4*N);
for i=1:4*N
for j=1:4*N
if i==j
if i<=N
Q(i,j)=Kp_ab;
elseif (i>N) && (i<=2*N)
Q(i,j)=1/Rho_ab;
elseif (i>2*N) && (i<=3*N)
Q(i,j)=EI_ab;
elseif (i>3*N) && (i<=4*N)
Q(i,j)= 1/Irho_ab;
end
end
end
end

%--Dissipation Matrix--%

Rt=zeros(N);
for i=1:N
for j=1:N
if i == j
Rt(i,j) = rt*Lab;
end
end
end
Rr=zeros(N);
for i=1:N
for j=1:N
if i == j
Rr(i,j) = rr*Lab;
end
end
end
R=[zeros(N,4*N); zeros(N), Rt, zeros(N,2*N); zeros(N,4*N); zeros(N,3*N), Rr];

%%--Dynamic System--%%

A=(J-R)*Q;
B = zeros(4*N, 1);
for j=3*N+1:4*N
B(j,1)=(-1)*(-0.5)^(j-1)/0.5^j;
end
C=B'*Q;
D = 0;

%%--System Definition--%%
Sys=struct;
Sys.A=A;
Sys.B=B;
Sys.Bd = B; % Input disturbance
Sys.C=C;
Sys.D=D;
Sys.Dd=D; % Input disturbance

% Initial state of the system (the zero initial state x0=0)
x0 = zeros(size(A,1),1);
