IEEE最新！突破室内定位局限性：磁力场辅助惯性导航系统

作者：萧熏儿 | 来源：3DCV

在公众号「3DCV」后台，回复「原论文」可获取论文pdf和链接

添加微信：dddvision，备注：slam，拉你入群。文末附行业细分群

1、导读

室内定位是一个具有挑战性的问题，因为在室内环境中，GPS信号通常无法到达，而传统的惯性导航系统在长时间使用后会出现漂移。为了解决这个问题，研究人员提出了一种基于磁场的惯性导航系统，利用磁场传感器和惯性测量单元（IMU）来实现室内定位。本文对这种系统进行了建模和算法设计，并通过实验评估了其性能。研究结果表明，基于磁场的惯性导航系统在室内定位中具有很大的潜力。

2、研究思路

我们的研究思路是开发一种基于磁场辅助的惯性导航系统，用于室内定位。研究问题主要是在室内环境中，由于缺乏GPS信号，传统的惯性导航系统无法提供准确的位置和方向估计。为了解决这个问题，本研究利用磁场传感器和惯性测量单元（IMU）的数据，提出了一种新的算法来实现磁场辅助的惯性导航系统。

3、方法

在这项研究中，作者提出了一个基于磁场辅助的惯性导航系统（INS）用于室内定位。系统由惯性测量单元（IMU）和30个磁强计组成。作者建立了一个状态空间模型来实现紧密集成的磁场辅助INS。惯性导航方程描述了位置和方向的估计，磁力计阵列的测量模型描述了磁场的测量。整个系统的动态和观测可以通过状态空间模型来描述。作者还介绍了一种基于误差状态的卡尔曼滤波器（ESKF）用于状态估计。该算法通过状态转移模型来传播估计状态，并使用补偿卡尔曼滤波器进行校正。

3.1、状态空间模型

状态空间模型是一种用于描述系统动态行为的数学模型。在这项研究中中，我们提出了一种基于磁场辅助惯性导航系统的状态空间模型。该模型的状态向量包括位置、速度和姿态等导航状态。通过使用惯性测量单元（IMU）和磁力计阵列的测量数据，可以对状态向量进行更新和估计。状态转移方程描述了状态向量的演化过程，其中包括惯性测量单元的动力学模型和磁场模型的更新。观测方程描述了测量数据与状态向量之间的关系。具体而言，状态转移方程可以表示为：

观测方程可以表示为：

状态空间模型还包括过程噪声和测量噪声的协方差矩阵和，用于描述噪声的统计特性。

通过使用状态空间模型，可以利用IMU和磁力计阵列的测量数据对导航状态进行估计和更新，从而实现室内定位。

3.3、惯性导航方程

惯性导航方程是用来估计传感器平台的位置和方向的，方程可以表示为：

3.3、磁力计阵列测量模型

磁力计阵列测量模型描述了在时间k时刻第i个传感器测量到的磁场值。根据文中的描述，该模型可以表示为：

其中，是第个传感器在时间k时刻测量到的磁场值，是第i个磁力计在阵列中的位置，是当前时刻的磁场模型参数，是测量误差，包括测量噪声和磁场模型的不完美性。误差被假设为白噪声，并且服从高斯分布，其协方差矩阵为。

3.4、ESKF

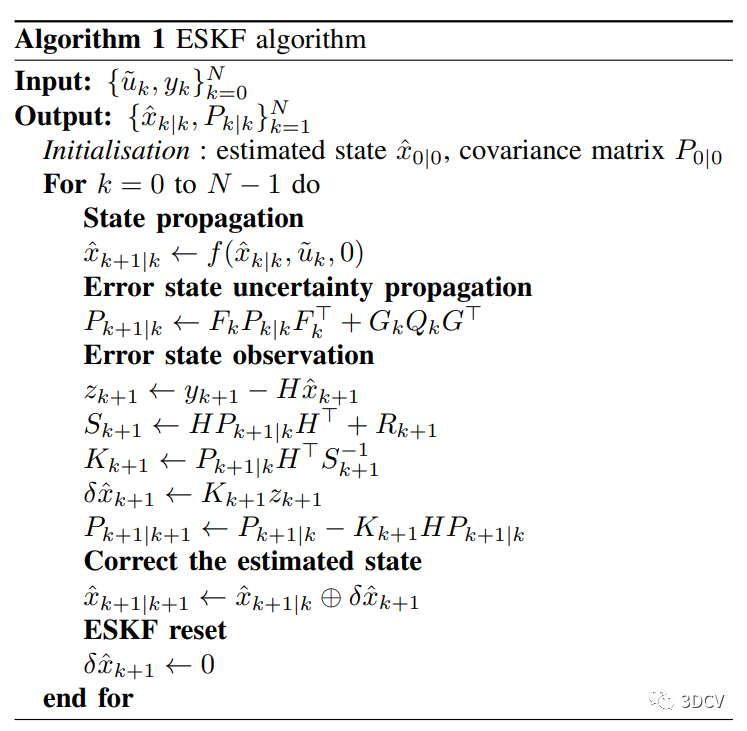

基于误差状态的卡尔曼滤波器（ESKF）是一种用于状态估计的滤波算法。它通过将状态向量分解为估计状态和误差状态，并使用误差状态的动态模型来纠正估计状态，从而提高状态估计的精度。ESKF的算法流程如下：

4、实验结果

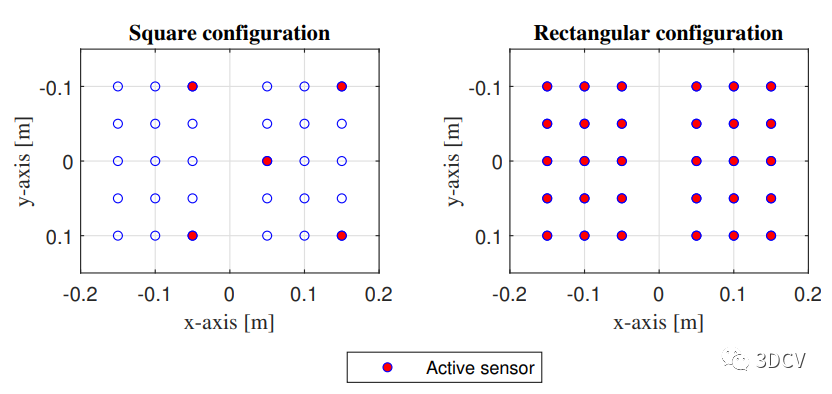

本研究采用了实验方法来评估提出的方法的性能。实验中使用了一个由30个磁强计和一个惯性测量单元（IMU）组成的传感器平台。实验过程如下：

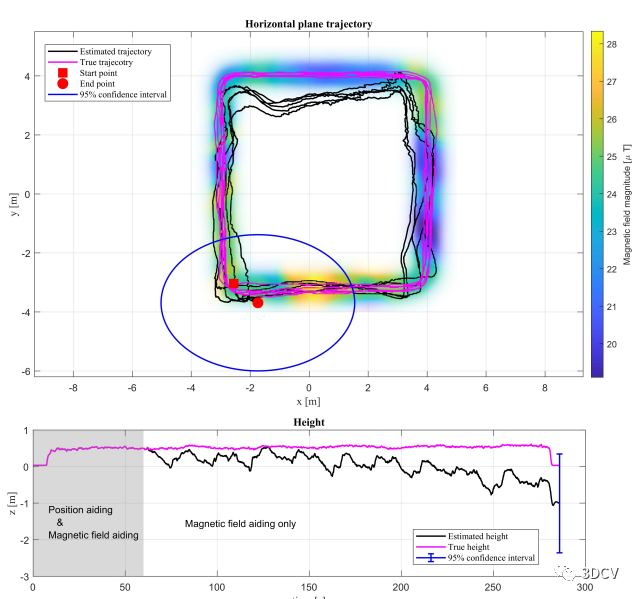

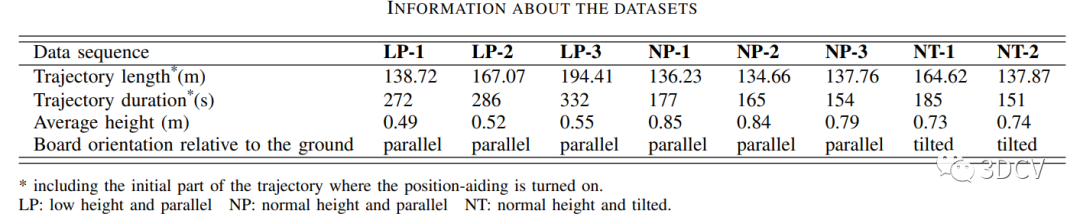

• 实验设置：首先，将磁强计阵列静置在地面上几秒钟，然后由一个人拿起并握在手中，围绕一个正方形路径行走几圈，最后将传感器平台放回地面。通过基于摄像头的运动跟踪系统测量了传感器平台的真实轨迹。总共记录了8个数据集，每个数据集的主要特征在表格中进行了总结。

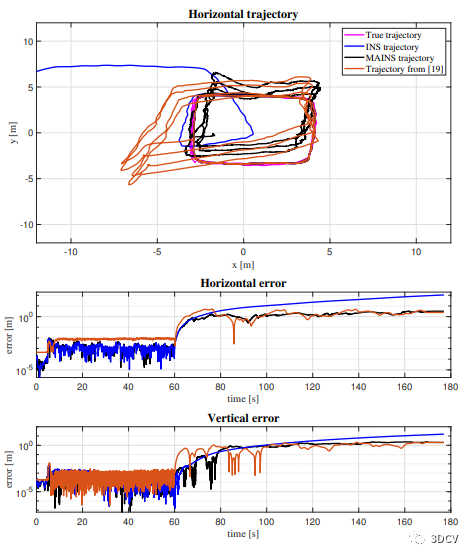

• 算法比较：将这些数据集分别用三种算法进行处理：独立的惯性导航系统（INS）、提出的MAIN算法和文献中提出的方法。首先，将运动跟踪系统测量的位置信息提供给所有算法进行60秒的校准，以校正IMU的偏差并稳定状态估计。然后，所有系统在剩余的轨迹上都不使用位置辅助进行操作。通过绘制三种算法估计的轨迹和相应的位置误差，对它们进行比较和评估。

• 结果分析：从实验结果可以看出，MAIN算法和文献中的方法在水平误差、垂直误差和速度误差方面都表现出优越的性能，相比之下，独立的惯性导航系统（INS）的位置误差增长速度更快。MAIN算法在所有数据集上的速度误差普遍较低，并且平均水平误差也较低。因此，MAIN算法在室内定位中具有较好的性能。

5、总结

我们提出了一种基于磁场辅助的惯性导航系统（MAINS）用于室内定位。该系统利用惯性测量单元（IMU）和磁力计阵列来估计传感器平台的位置和方向。研究表明，通过将磁场信息与惯性测量相结合，可以显著提高室内定位的准确性和稳定性。
