电气柜的电磁兼容性（EMC）问题

作为电气工程师，最让人头疼的问题可能就是电磁兼容的问题，很多奇奇怪怪的问题分析到最后可能都是由于EMC干扰所致，所以了解电气柜的EMC兼容十分必要。下面是一些具体的建议，供大家参考，可以较少一些干扰，具体实施细节还要参照国标、欧标最为可靠。

一、关于电气柜接地保护的重要基础知识

• 屏蔽电缆两端的屏蔽层都需要做好接地。

• 在受到强干扰的场合，建议使用光纤，否则请尽量选用低阻抗的屏蔽电缆。

• 配电柜的每一处均需要做到良好的接地。

• 电缆套管、机器的各部分及其支架均也需要做到良好的接地。

• 为了确保设备长期可靠运行，应当采取可靠的防腐蚀措施。

• 接地电缆必须防腐蚀。

• 接地电缆的截面积需可以承受最大的剩余电流。

二、电气柜在室内安装时的注意事项

• 请尽量采用接地电缆（PE 线）提高数据电缆的抗干扰性能。

• 如果可能，请将接地电缆与数据电缆平行敷设（最好置于同一塑料套管中）。

• 数据电缆的屏蔽层不能当成接地电缆。

• 应确保接地电缆接触良好。

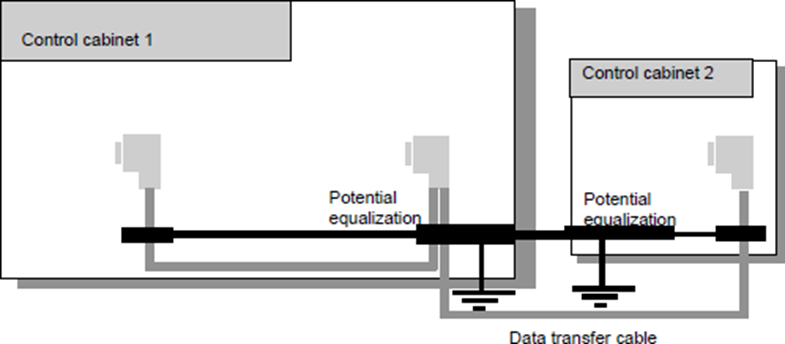

• 各电气柜采用同一接地参考电压。

各电气柜采用同一接地参考电压

三、电气柜在室外安装时的注意事项

• 原则上室内敷设电缆的规则同样适用于室外。同时，为保护电缆，在室外安装时需采用合适的塑料套管。

电缆的室外安装

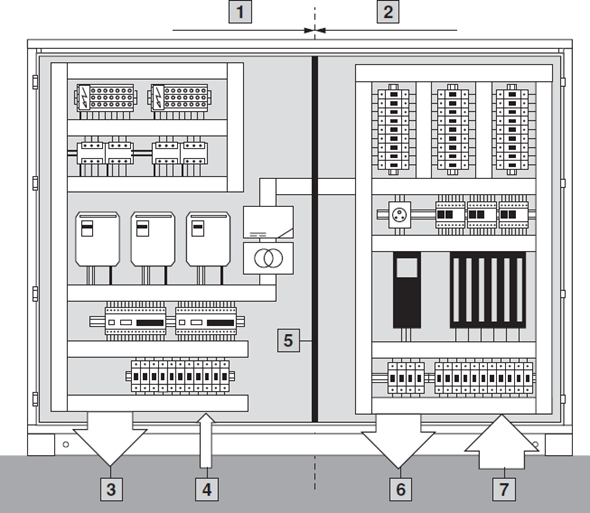

四、根据功能进行电气柜的布局

• 1 - 高电压输出

• 2 - 低电压输出

• 3 - 其他功率器件

• 4 - 主控制器

• 5 - 分割区

• 6 - 执行机构

• 7 - 信号转换、检测

电气柜布局示例

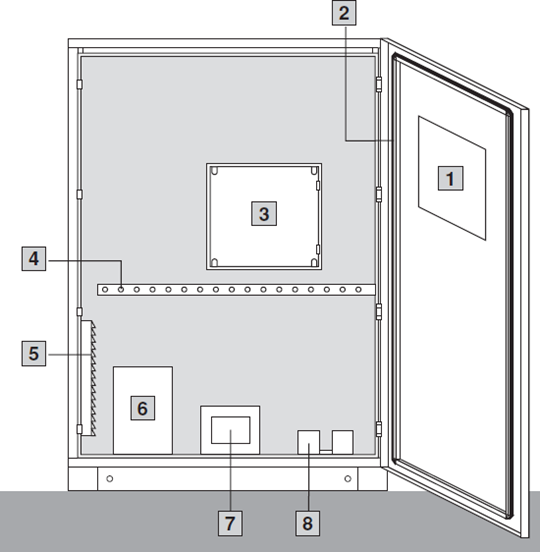

五、增强屏蔽效果的措施

• 1 - 观察窗开口尽可能小。

• 2 - 电气柜与柜门直接做好密封。

• 3 - 柜内设备尽可能用外壳封闭。

• 4 - PE 线请安装在汇流铜牌或导电板

• 5 - 空调带有射频滤波器。

• 6 - 主电路滤波器、过压保护设备安装于入口位置，与电气柜尽可能保持大面积的接触。

• 7 - 非屏蔽电缆通过滤波器连接到电气柜输入口。

• 8 - 屏蔽电缆通过符合 EMC 标准的固件进行固定。

增强屏蔽效果的措施（1）

六、其它增强屏蔽效果的措施

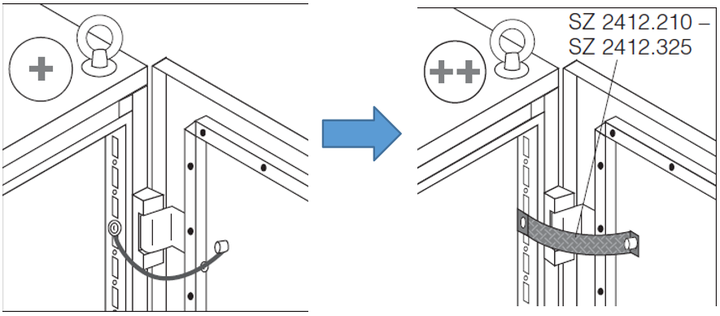

• 用较粗的金属绞带替代 PE 电缆，优化接地效果（注意接触点需清除油漆）。

增强屏蔽效果的措施（2）

• 屏蔽电缆固定时通过符合 EMC标准的固件实现与屏蔽层的充分接触。

增强屏蔽效果的措施（3）

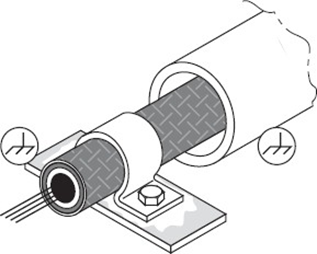

• 在电磁环境较为恶劣的场合，可将多芯电缆套在金属套管中做好屏蔽（金属套管接地）。

增强屏蔽效果的措施（4）

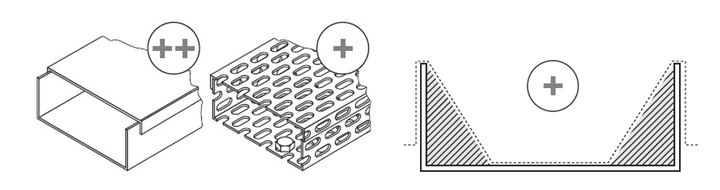

七、电气柜和设备/系统之间的布线

• 选用金属或封闭的金属电缆桥架

• 如选用敞开式桥架必须是金属的

• 不要使用塑料桥架或导管。

选用金属桥架
