自动控制原理 专题——基于STM32的PID控制

参考教程：PID入门教程-电机控制 倒立摆 持续更新中_哔哩哔哩_bilibili

一、PID基本原理回顾与横展

1、PID简介

（1）PID是比例（Proportional）、积分（Integral）、微分（Differential）的缩写。

（2）PID是一种闭环控制算法，它动态改变施加到被控对象的输出值（Out），使得被控对象某一物理量的实际值（Actual），能够快速、准确、稳定地跟踪到指定的目标值（Target）。

（3）PID是一种基于误差（Error）调控的算法，规定“误差＝目标值－实际值”，PID的任务是使误差始终为0。

（4）PID对被控对象模型要求低，无需建模，即使被控对象内部运作规律不明确PID也能进行调控。

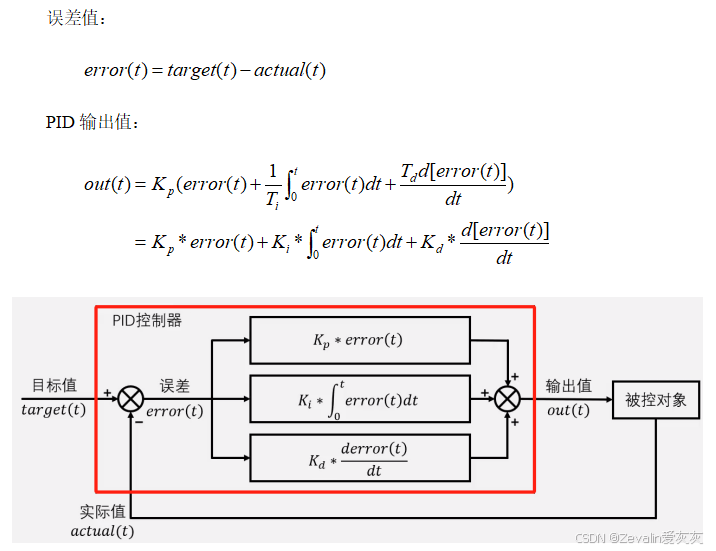

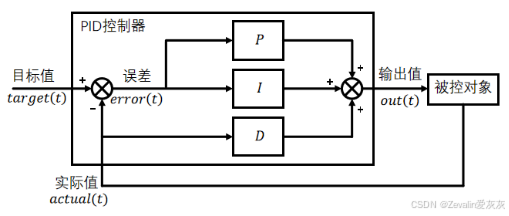

2、PID公式与系统框图

3、PID公式分解分析

（1）比例项（P）：

①若PID控制器只含有比例项，则有，可见，比例项的输出值仅取决于当前时刻的误差，与历史时刻无关。当前存在误差时，比例项输出一个与误差呈正比的值；当前不存在误差时，比例项输出0。

②越大，比例项权重越大，系统响应越快，但超调也会随之增加，甚至可能出现自激振荡，这是不被允许的。（超调的定义见第三章第一节）

③纯比例项控制时，系统一般会存在稳态误差，越大，稳态误差越小。（稳态误差的定义见第三章第六节）

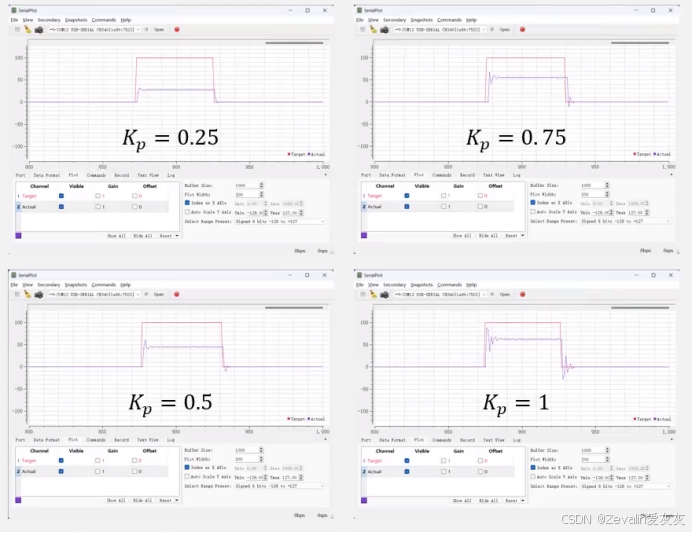

④如下几组实验是使用PID控制调节电机转速，其中PID控制器均只含有比例项，比较目标值波形（红色）和实际值波形（蓝色），可见只有比例项的PID控制器根本无法达到理想的控制效果。

⑤系统进入稳态时，实际值和目标值存在始终一个稳定的差值，接下来以上面几组实验为例说明稳态误差产生的原因：

        纯比例项控制时，若误差为0，比例项结果也为0，对应电机的转速已达到目标转速，由于结果为0，电机将不再产生驱动力，然而电机转动会受到摩擦阻力，这必然会导致转速下降而偏离目标转速，以此往复，最终电机的驱动力会与其受的摩擦阻力平衡，而因为电机有驱动力输出，那么对应的误差也不会为0，这就是稳态误差。

        被控对象输入0时，一般会自发地向一个方向偏移（偏移方向即为稳态误差的方向），产生误差，如果没有自发偏移，说明不存在稳态误差。产生误差后，误差非0，比例项负反馈调控输出，当调控输出力度和自发偏移力度相同时，系统达到稳态。

（2）积分项（I）：

①若PID控制器只含有比例项和积分项，则有（即PI控制），积分项的输出值取决于0~t所有时刻误差的积分，与历史时刻有关。积分项将历史所有时刻的误差累积，乘上积分项系数后作为积分项输出值。

②积分项用于弥补纯比例项产生的稳态误差，若系统持续产生误差，则积分项会不断累积误差，直到控制器产生动作，让稳态误差消失。

③越大，积分项权重越大，稳态误差消失越快，但系统滞后性也会随之增加。

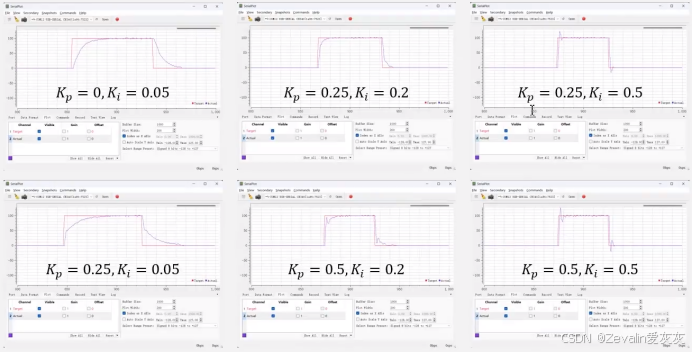

④如下几组实验是使用PID控制调节电机转速，其中PID控制器均只含有比例项和积分项，比较目标值波形（红色）和实际值波形（蓝色），可见只要通过不断地调整PI系数，总会得到一个比较理想的控制效果。

（3）微分项（D）：

①含有比例项、积分项和微分项的控制器是完整的PID控制器，微分项的输出值取决于当前时刻误差变化的斜率，它与当前时刻附近误差变化的趋势有关。当误差急剧变化时，微分项会负反馈输出相反的作用力，阻碍误差急剧变化。

②误差变化的斜率一定程度上反映了误差未来的变化趋势，这使得微分项具有“预测未来提前调控”的特性。

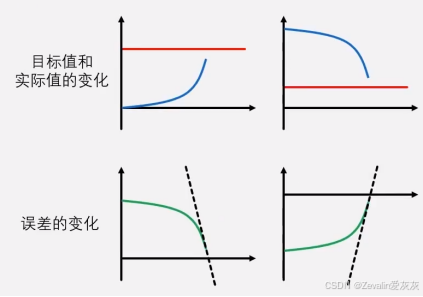

③微分项给系统增加阻尼，可以有效防止系统超调，尤其是惯性比较大的系统。当目标值接近实际值时误差的变化率反而非常大，这种时候就需要考虑增加微分项的权重了，否则实际值必然超调。

④越大，微分项权重越大，系统阻尼越大，但系统卡顿现象也会随之增加。

二、离散形式的PID

1、连续形式PID离散化

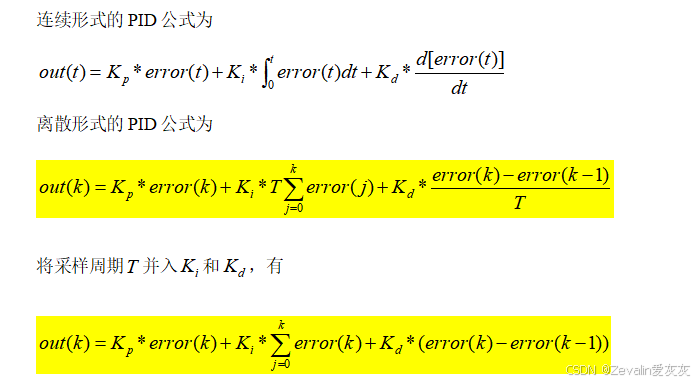

（1）连续域积分器对应离散域的累加器，连续域的微分对应离散域的差分，由此可推出离散形式的PID公式。

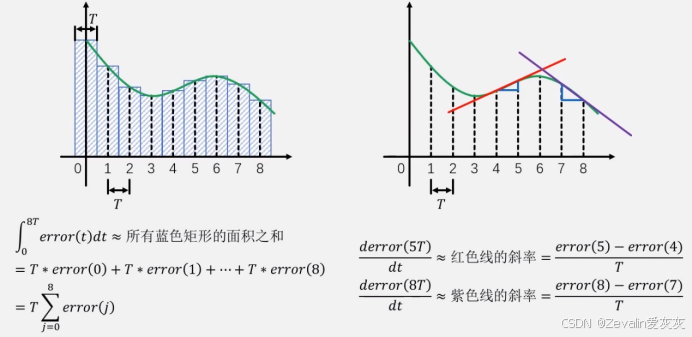

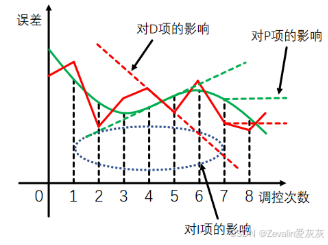

（2）连续形式PID离散化的示意图：

2、位置式PID与增量式PID

（1）增量式PID的推导：

（2）位置式PID与增量式PID的区别与联系：

①位置式PID由连续形式PID直接离散得到，每次计算得到的是全量的输出值可以直接给被控对象。（一般优先考虑使用位置式PID）

②增量式PID由位置式PID推导得到，它不需要累加器，只需要记忆前两个采样时刻的输出值。

③增量式PID每次计算得到的是输出值的增量，如果直接给被控对象输出增量，则需要被控对象内部有积分功能。

④增量式PID也可在控制器内进行积分然后输出积分后的结果，此时增量式PID与位置式PID整体功能没有区别。

⑤位置式PID和增量式PID计算时产生的中间变量不同，如果对这些变量加以调节，可以实现不同的特性。

（3）PID程序实现：

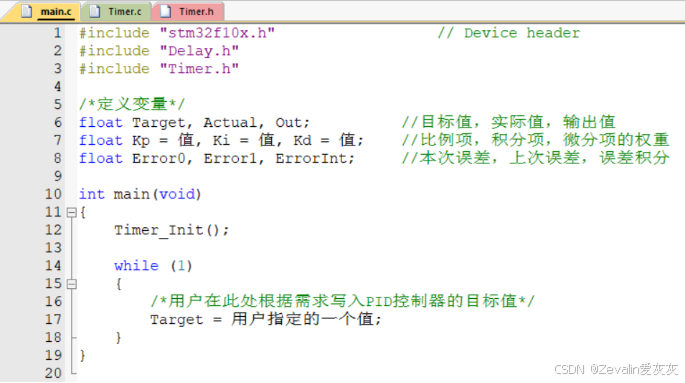

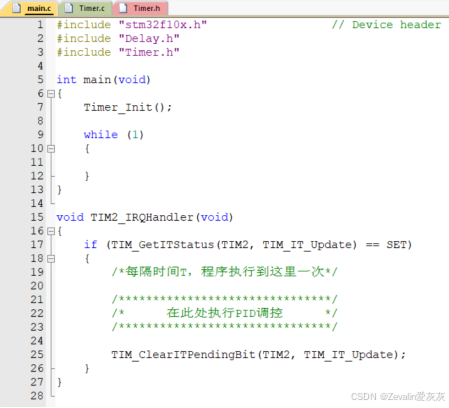

①大体框架如下，确定一个调控周期T，每隔时间T，程序执行一次PID调控（以在中断服务函数中执行为例）。

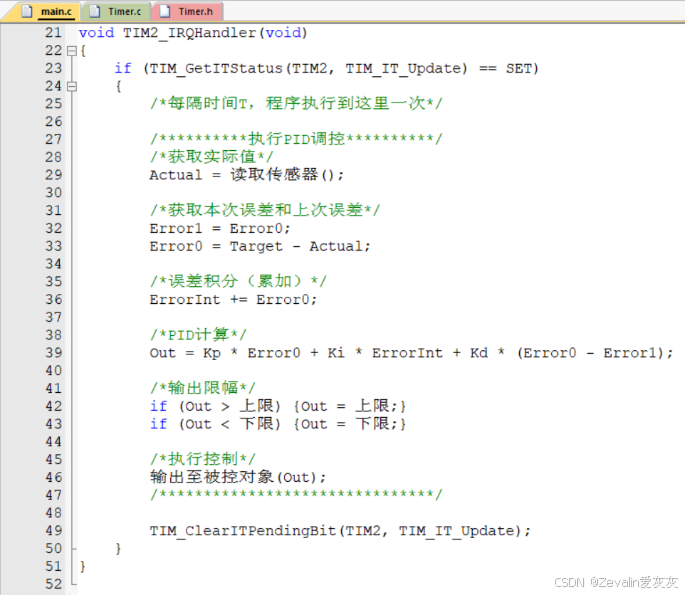

②位置式PID程序实现：

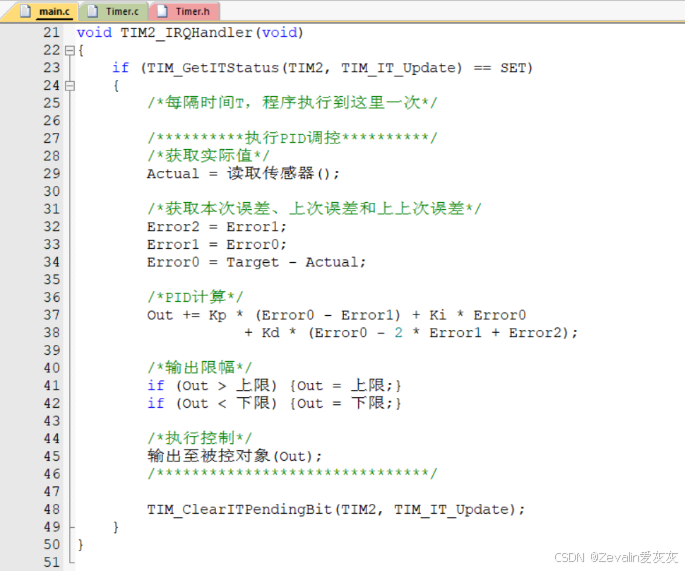

③增量式PID程序实现（控制器内积分，输出全量）：

三、基础驱动代码编写及相关背景和知识储备

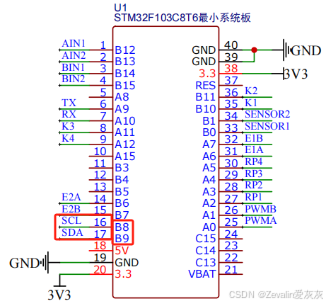

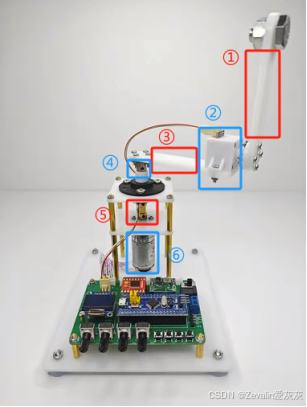

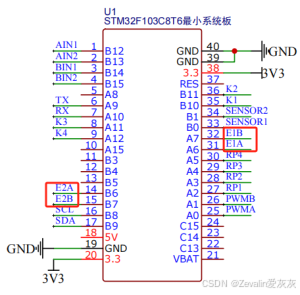

1、实验硬件原理图

（1）OLED模块的I2C通信线分别连接STM32开发板的PB8和PB9引脚，这与STM32教程中的一致。

（2）STM32开发板的PC13引脚连接开发板自身带有的测试LED灯。

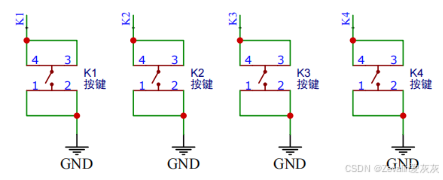

（3）STM32开发板的PB10、PB11、PA11和PA12依次与按键K1、K2、K3和K4的一端连接。

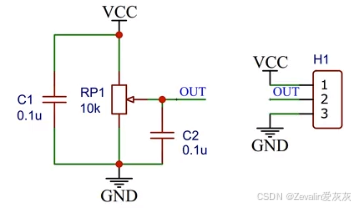

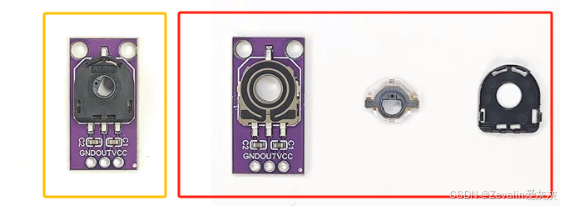

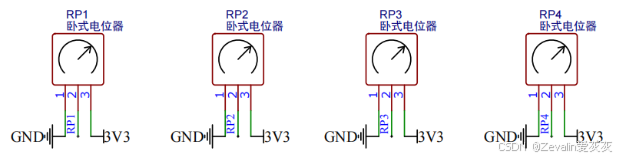

（4）STM32开发板的PA2、PA3、PA4和PA5依次与4个电位器旋钮的模拟输出引脚连接，PA2复用了ADC12的IN2（也即ADC1和ADC2的通道2），PA3复用了ADC12的IN3（也即ADC1和ADC2的通道3），PA4复用了ADC12的IN4（也即ADC1和ADC2的通道4），PA5复用了ADC12的IN5（也即ADC1和ADC2的通道5）。

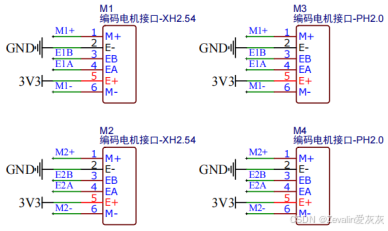

（5）STM32开发板只能同时直连2个编码电机，其中M1和M3共用一个接口，M2和M4共用一个接口。

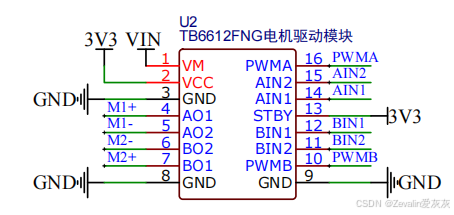

（6）编码电机需要由电机驱动模块驱动，其中M1+和M1-接在了A路输出，其对应的控制引脚为PWMA、AIN1、AIN2，分别连接STM32开发板的PA0、PB12、PB13，M2+和M2-接在了B路输出，其对应的控制引脚为PWMB、BIN1、BIN2，分别连接STM32开发板的PA1、PB14、PB15。（IN引脚负责控制电机旋转方向）

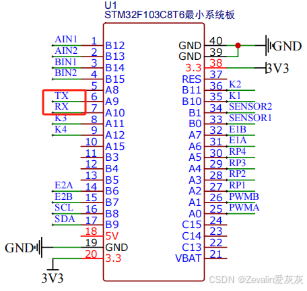

（7）串口与STM32开发板的连接如下图所示。

2、编码电机的工作原理

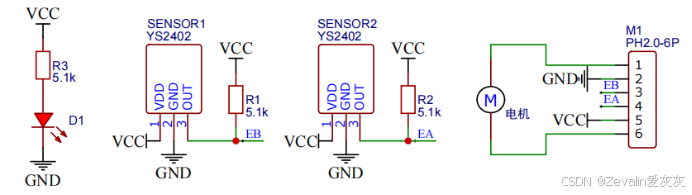

（1）编码电机电路板原理图如下图所示。

①最右端的6个引脚，1与6直接连到电机两端，中间的引脚则属于编码器部分（编码器和电机是两个独立的电路）。

②最左边的是指示灯电路，只要接通电源，LED便被点亮。

③中间两部分是霍尔传感器，它们的信号分别通过EA和EB输出，以下以YS2402型号的霍尔传感器为例进行介绍。

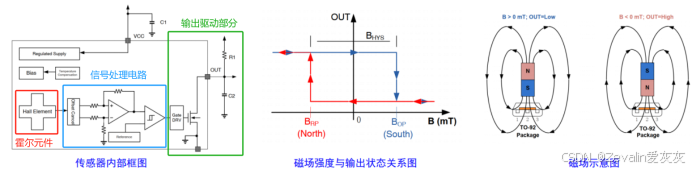

（2）霍尔传感器有很多种类，比如线性型、开关型、单极型、双极型（可区分磁铁的南北极）、锁存型（磁场消失时输出信号可维持先前的状态）、非锁存型等等，本实验使用的是双极锁存型霍尔传感器，如下图所示。

①信号处理电路中包含施密特触发器和迟滞比较器。

②输出驱动部分是一个开漏输出电路，MOS管导通则输出为低电平，OUT引脚输出被强制拉低，MOS管断开则输出为高阻态，OUT引脚输出通过上拉电阻连接VCC，被VCC拉高。

③当磁铁为S极，且强度越过BOP时，OUT信号突变为低电平；当磁铁为S极，且强度越过BRP时，OUT信号突变为高电平；其它情况均保持上一时刻的状态。（由磁滞比较器电路实现）

④当磁铁S极正对霍尔传感器时，OUT输出低电平；当磁铁N极正对霍尔传感器时，OUT输出高电平。

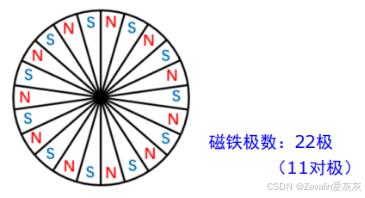

（3）编码电机中有一块跟随电机旋转的磁铁——多级径向磁铁，“多级”对应磁铁有多个N极和S极，“径向”对应N极和S极是朝直径方向分布的，磁铁的级数可以定值，级数越高，编码器分辨率越高，下图时22极型号的多级径向磁铁。

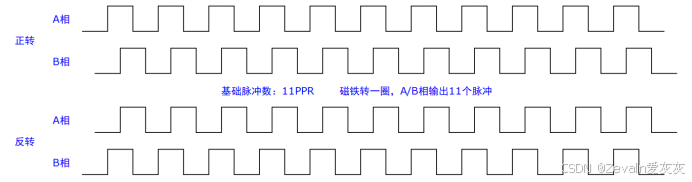

（4）电机带着磁铁旋转，磁铁的N极和S极会分别轮流正对霍尔传感器，这样A相和B相就能各生成一串正交脉冲波形（A相和B相相位相差90°），霍尔传感器的放置位置有如下讲究，当径向磁铁有一极正对霍尔传感器时，另一个霍尔传感器会正对径向磁铁的N-S极分界，如下图所示（一般一对霍尔传感器都以磁铁为圆心呈90°分布，当然，不一定必须要90°，满足讲究的条件即可）。

3、基础驱动代码移植与编写

（1）拷贝一份STM32教程中“使用OLED屏进行显示”的工程文件夹，并更名为“基础驱动代码”。

（2）OLED模块的移植：

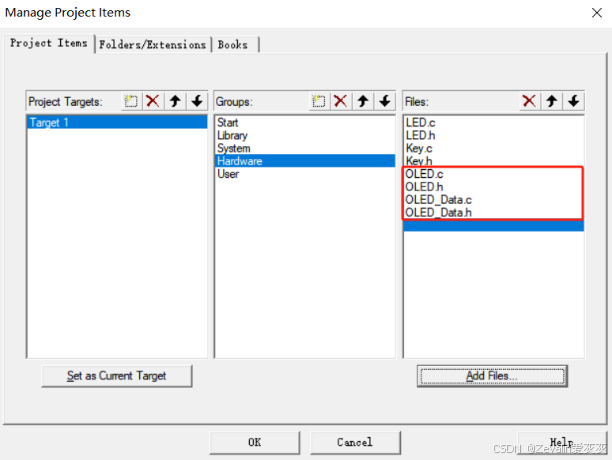

①在STM32教程中的OLED屏篇找到4针脚OLED屏的示例程序（采用UTF-8编码格式），拷贝其中的OLED.c、OLED.h、OLED_Data.c、OLED_Data.h文件，将其添加进“基础驱动代码”工程中（后续将其简称为本实验工程，具体视语境判断），在此之前先移除旧的OLED.c和OLED.h文件，这是因为这两个文件的功能不能够满足本实验的现象展示。

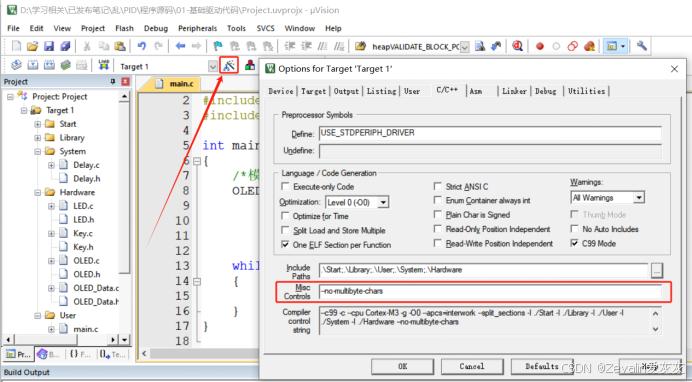

②点击下图红色箭头指示的按钮，进入“C/C++”选项卡，在下图红框所示的位置输入“--no-multibyte-chars”。

（3）测试LED模块的移植：

①由于本实验只有开发板上的测试LED，故需更改LED.c中的函数实现，将原本PA1及PA2的配置和操作函数同步用PC13也写一次，同时移除PA1及PA2的配置和操作函数。

[1]测试LED的初始化：

/**
  * 函    数：LED初始化
  * 参    数：无
  * 返 回 值：无
  */
void LED_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);//开启GPIOC时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);			//将PC13引脚初始化为推挽输出

	/*设置GPIO初始化后的默认电平*/
	GPIO_SetBits(GPIOC, GPIO_Pin_13);				//设置PC13引脚为高电平
}

[2]测试LED亮灯：

/**
  * 函    数：LED开启
  * 参    数：无
  * 返 回 值：无
  */
void LED_ON(void)
{
	GPIO_ResetBits(GPIOC, GPIO_Pin_13);		//设置PC13引脚为低电平
}

[3]测试LED灭灯：

/**
  * 函    数：LED关闭
  * 参    数：无
  * 返 回 值：无
  */
void LED_OFF(void)
{
	GPIO_SetBits(GPIOC, GPIO_Pin_13);		//设置PC13引脚为高电平
}

[4]测试LED状态翻转：

/**
  * 函    数：LED状态翻转
  * 参    数：无
  * 返 回 值：无
  */
void LED_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_13) == 0)	//获取输出寄存器的状态，如果当前引脚输出低电平
	{
		GPIO_SetBits(GPIOC, GPIO_Pin_13);			//则设置PC13引脚为高电平
	}
	else											//否则，即当前引脚输出高电平
	{
		GPIO_ResetBits(GPIOC, GPIO_Pin_13);		//则设置PC13引脚为低电平
	}
}

②LED.h文件中的函数声明也需修改。

#ifndef __LED_H
#define __LED_H

void LED_Init(void);
void LED_ON(void);
void LED_OFF(void);
void LED_Turn(void);

#endif

（4）定时器模块的移植：

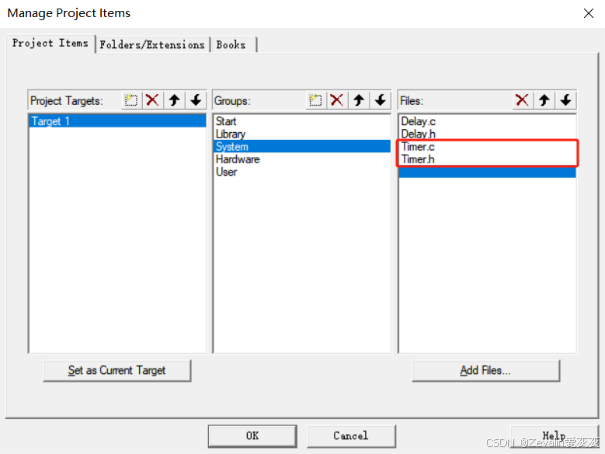

①在STM32教程中的定时器篇找到“定时器定时中断”实验工程，拷贝其中的Timer.h、Timer.c文件，将其添加进本实验工程中。

②在本实验中，定时中断使用TIM1定时器实现，故Timer中原TIM2的配置需迁移到TIM1上，同时配置TIM1的定时时间为1ms。

[1]定时器初始化函数：

void Timer_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);

	TIM_InternalClockConfig(TIM1);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 10 - 1;       //重装载值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;   //预分频系数
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM1, &TIM_TimeBaseInitStructure);

	TIM_ClearFlag(TIM1, TIM_FLAG_Update);
	TIM_ITConfig(TIM1, TIM_IT_Update, ENABLE);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = TIM1_UP_IRQn;        //使用更新中断
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	TIM_Cmd(TIM1, ENABLE);
}

[2]定时中断函数模板：

/*
void TIM1_UP_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM1, TIM_IT_Update) == SET)
	{

		TIM_ClearITPendingBit(TIM1, TIM_IT_Update);
	}
}
*/

（5）按键模块的移植：

①在编程技巧教程中“按键控制LED灯闪烁模式”章节的实验工程里找到Key.c和Key.h文件并拷贝，将其添加进本实验工程中，在此之前先移除旧的Key.c和Key.h文件。

②本实验的硬件环境有4个按键连接了STM32开发板的4个GPIO引脚，因此需分别对这4个引脚（或者说4个按键）进行初始化。

void Key_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	/* 初始化PB10、PB11 */
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	/* 初始化PA11、PA12 */
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
}

③更改获取按键键码的函数。

uint8_t Key_GetState(void)
{
	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10) == 0)
		return 1;   //按键1按下，返回键码1
	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)
		return 2;   //按键2按下，返回键码2
	if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_11) == 0)
		return 3;   //按键3按下，返回键码3
	if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_12) == 0)
		return 4;   //按键4按下，返回键码4
	return 0;   //无按键按下，返回键码0
}

（6）AD模块（电位器旋钮模块要用到模数转换）的移植：

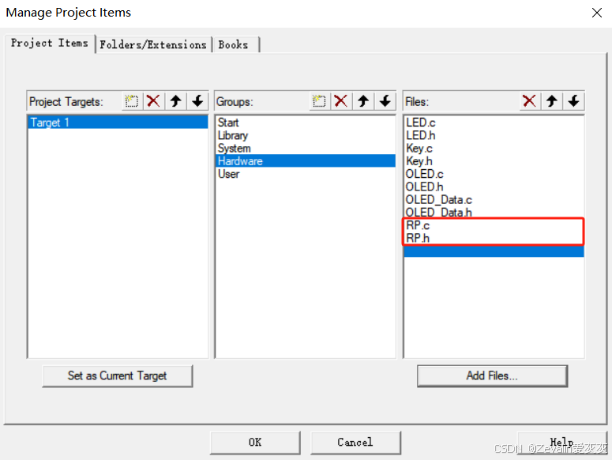

①在STM教程中“AD多通道”的实验工程里找到AD.c和AD.h文件，更名为RP.c和RP.h，将其添加进本实验工程中。

②本实验计划使用ADC2实现电位器旋钮的模数转换，于是需要更改RP.c中的代码，同时RP.h可能也要做出相应更改。

[1]初始化部分：

void RP_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC2, ENABLE);	//开启ADC2时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启GPIOA时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);	//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 |GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);	//将PA2、PA3、PA4和PA5引脚初始化为模拟输入

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;	//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC2, &ADC_InitStructure);	//将结构体变量交给ADC_Init，配置ADC2

	/*ADC使能*/
	ADC_Cmd(ADC2, ENABLE);			//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC2);			//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC2) == SET);
	ADC_StartCalibration(ADC2);
	while (ADC_GetCalibrationStatus(ADC2) == SET);
}

[2]获取相应电位器旋钮（或者说相应通道）模数转换结果的函数：

uint16_t RP_GetValue(uint8_t n)
{
	if(n == 1)       //如为1，返回通道1的模拟值
		ADC_RegularChannelConfig(ADC2, ADC_Channel_2, 1, ADC_SampleTime_55Cycles5);
	else if(n == 2)   //如为2，返回通道2的模拟值
		ADC_RegularChannelConfig(ADC2, ADC_Channel_3, 1, ADC_SampleTime_55Cycles5);
	else if(n == 3)   //如为3，返回通道3的模拟值
		ADC_RegularChannelConfig(ADC2, ADC_Channel_4, 1, ADC_SampleTime_55Cycles5);
	else if(n == 4)   //如为4，返回通道4的模拟值
		ADC_RegularChannelConfig(ADC2, ADC_Channel_5, 1, ADC_SampleTime_55Cycles5);

	ADC_SoftwareStartConvCmd(ADC2, ENABLE);	//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC2, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC2);		//读数据寄存器，得到AD转换的结果
}

[3]由于函数名和文件名也有变更，故RP.h文件也要做相应修改。

#ifndef __RP_H
#define __RP_H

void RP_Init(void);
uint16_t RP_GetValue(uint8_t ADC_Channel);

#endif

（7）直流电机模块的移植：

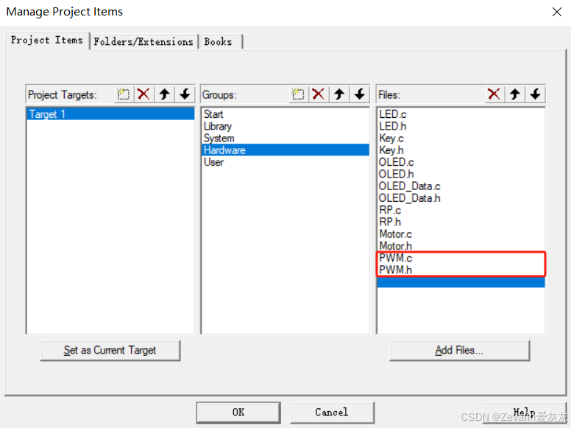

①在STM32教程中的定时器篇找到驱动直流电机的工程，拷贝其中的Motor.c、Motor.h、PWM.c、PWM.h文件，将其添加进本实验工程中。

②计划使用TIM2的通道1输出PWM波驱动M3电机，那么PWM输出模块需要做更改，主要是更改配置的通道以及函数名（头文件也需同步做修改，此处不再赘述）。

[1]初始化函数：

void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);	//开启TIM2时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启GPIOA时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);		//将PA0引脚初始化为复用推挽输出
				//TIM2算是片上外设，受外设控制的引脚，均需要配置为复用模式

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;			//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;    //选择不分频
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;        //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 36 - 1;       //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;   //高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);  //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*输出比较初始化*/
	TIM_OCInitTypeDef TIM_OCInitStructure;	  //定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);  //结构体初始化，若结构体没有完整赋值
	    //则最好执行此函数，给结构体所有成员都赋一个默认值
	    //避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;   //输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;	  //初始的CCR值
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);     //将结构体变量交给TIM_OC1Init，配置TIM2的输出比较通道1

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

[2]设置比较值函数：

void PWM_SetCompare1(uint16_t Compare)
{
	TIM_SetCompare1(TIM2, Compare);		//设置CCR1的值
}

③根据原理图的连接方式，电机M3间接由STM32的PB12和PB13引脚控制转动方向，故电机模块也需做更改，主要是更改配置的GPIO口以及设置转速函数（原本的设置转速函数是开环的，它实际上只设置PWM波，为避免与闭环控速冲突，需将其名字和参数变更，头文件也需同步做修改，此处不再赘述）。

[1]初始化函数：

void Motor_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//开启GPIOB时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12 | GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);	//将PB12和PB13引脚初始化为推挽输出

	PWM_Init();								//初始化直流电机的底层PWM
}

[2]设置PWM波函数：

void Motor_SetPWM(int8_t PWM)
{
	if (PWM >= 0)							//如果设置正转的速度值
	{
		GPIO_SetBits(GPIOB, GPIO_Pin_12);	    //PB12置高电平
		GPIO_ResetBits(GPIOB, GPIO_Pin_13);	//PB13置低电平，设置方向为正转
		PWM_SetCompare1(PWM);				//PWM设置为速度值
	}
	else									    //否则，即设置反转的速度值
	{
		GPIO_ResetBits(GPIOB, GPIO_Pin_12);	//PB12置低电平
		GPIO_SetBits(GPIOB, GPIO_Pin_13);  	//PB13置高电平，设置方向为反转
		PWM_SetCompare1(-PWM);				//PWM设置为负的速度值，因为此时速度值为负数，而PWM只能给正数
	}
}

（8）编码器模块的移植：

①在STM32教程中的定时器篇找到编码器接口测速的工程，拷贝其中的Encoder.c、Encoder.h文件，将其添加进本实验工程中。

②STM32对M3进行信号接收使用的编码器接口是PA6和PA7，源文件原本对编码器接口的配置也是如此，故不需要更改。

③定义电机顺时针转动为正向（速度为正值），逆时针转动为反向（速度为负值），于是编码器接口通道2需要配置为反相，如果定义与配置冲突，在PID调控时会出现目标速度与实际速度异号的情况，从而引发正反馈导致电机失控。

void Encoder_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);	//开启TIM3时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启GPIOA时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);	  //将PA6和PA7引脚初始化为上拉输入

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;
	TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1;
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);

	/*输入捕获初始化*/
	TIM_ICInitTypeDef TIM_ICInitStructure;	//定义结构体变量
	TIM_ICStructInit(&TIM_ICInitStructure);
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;		//选择配置定时器通道1
	TIM_ICInitStructure.TIM_ICFilter = 0xF;
	TIM_ICInit(TIM3, &TIM_ICInitStructure);
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_2;		//选择配置定时器通道2
	TIM_ICInitStructure.TIM_ICFilter = 0xF;
	TIM_ICInit(TIM3, &TIM_ICInitStructure);

	/*编码器接口配置*/
	TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Falling);
	//配置编码器模式以及两个输入通道是否反相
	//注意此时参数的Rising和Falling不代表上升沿和下降沿，而是代表是否反相
	//此函数须在输入捕获初始化后进行，否则输入捕获的配置会覆盖此函数的部分配置

	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

（9）串口模块的移植：

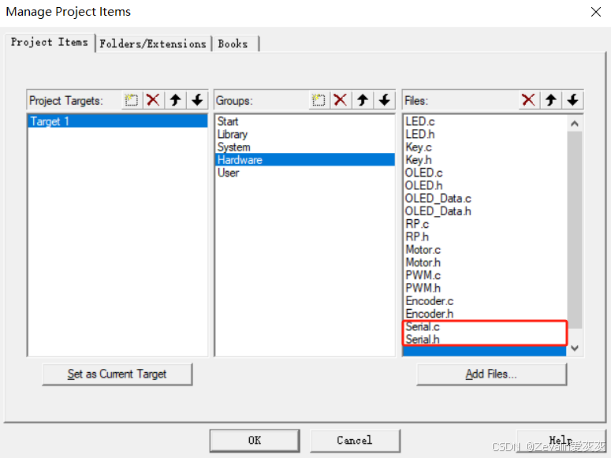

①在STM32教程中的串口篇找到串口发送+接收的工程，拷贝其中的Serial.c、Serial.h文件，将其添加进本实验工程中。

②串口与STM32开发板的连接与STM32教程中的一致，故不需要做任何修改，不过值得注意的是，本实验在调试时需要使用SerialPlot接收STM32发来的数据串，数据串中的各个数据用逗号分隔，SerialPlot会将各个数据以图象的形式呈现，横坐标为程序运行时间（SerialPlot的使用比较简单，和一般的串口助手有异曲同工之妙，这里不再赘述）。

四、PID闭环控制实验

1、位置式PID定速控制实验

（1）复制一份“基础驱动代码”的工程，并更名为“位置式PID定速控制”。

（2）在主函数中写入以下代码，主要执行模块初始化、PID系数和目标值调节以及显示数据等操作。

uint8_t KeyNum;		int16_t PWM, Speed;
float Target, Actual, Out;         //位置式PID控制中的目标值、实际值、输出值
float Kp = 0.3, Ki = 0.2, Kd = 0;   //位置式PID控制中的比例系数、积分系数、微分系数
float Error0, Error1, ErrorInt;     //位置式PID控制中的本次误差、上次误差和总误差

int main(void)
{
	/*模块初始化*/
	OLED_Init();		Key_Init();		Motor_Init();		Encoder_Init();
	Timer_Init();		RP_Init();		Serial_Init();
	OLED_Printf(0, 0, OLED_8X16, "Speed Control");

	while (1)
	{
		KeyNum = Key_GetNum();    //获取按键事件标志位
		/*  按键控制目标转速
		if(KeyNum == 1) Target += 10;  //正向加速/反向减速
		if(KeyNum == 2) Target -= 10;  //正向减速/反向加速
		if(KeyNum == 3) Target = 0;    //电机停转
		*/
		Kp = RP_GetValue(1) / 4095.0 * 2;	//读取RP1的值赋给Kp，取值范围为[0,2]
		Ki = RP_GetValue(2) / 4095.0 * 2;		//读取RP2的值赋给Ki，取值范围为[0,2]
		Kd = RP_GetValue(3) / 4095.0 * 2;	//读取RP3的值赋给Kd，取值范围为[0,2]
		Target = RP_GetValue(4) / 4095.0 * 300 - 150;   //读取RP4的值赋给Target，取值范围为[-150,150]
		OLED_Printf(0, 16, OLED_8X16, "Kp:%+4.2f", Kp);
		OLED_Printf(0, 32, OLED_8X16, "Ki:%+4.2f", Ki);
		OLED_Printf(0, 48, OLED_8X16, "Kd:%+4.2f", Kd);
		OLED_Printf(64, 16, OLED_8X16, "Tar:%+04.0f", Target);
		OLED_Printf(64, 32, OLED_8X16, "Act:%+04.0f", Actual);
		OLED_Printf(64, 48, OLED_8X16, "Out:%+04.0f", Out);
		OLED_Update();    //更新显示
		Serial_Printf("%f,%f,%f\r\n", Target, Actual, Out);    //将PID参数发送至串口
	}
}

（3）在TIM1定时中断函数中写入以下代码，主要执行增量采集（或者说速度采集，周期最好与PID调控周期保持一致）和PID调速的操作。

void TIM1_UP_IRQHandler(void)
{
	static uint16_t Count;
	if (TIM_GetITStatus(TIM1, TIM_IT_Update) == SET)
	{
		Key_Tick();	Count++;
		if(Count >= 40)  //每40ms获取一次增量值，并进行一次PID调控
		{
			Count = 0;
			Speed = Encoder_Get();
			//获取增量的周期最好与PID调控周期保持一致
			//长于PID调控周期，精度虽然更高，但PID效果变差
			//短于PID调控周期，刷新频率虽然更高，但对PID控制没有意义

			/* PID调控 */
			{
				/* 获取实际速度值 */
				Actual = Speed;

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;    //获取本次误差

				/* 误差积分（累加） */
				if(fabs(Ki) > 0.0001)  ErrorInt += Error0; //防止Ki=0时有积分饱和现象
				else ErrorInt = 0;

				/* PID计算 */
				Out = Kp * Error0 + Ki * ErrorInt + Kd * (Error0 - Error1);

				/* 输出限幅 */
				if(Out > 100) 	Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}
		}
		TIM_ClearITPendingBit(TIM1, TIM_IT_Update);
	}
}

（4）基础逻辑完成后，程序可下载到开发板上进行调试，当然，在此之前可以大概预设一下PID的三个系数，系数K预设取值的数量级可由[Out的最值]/[Actual的最值]得出。（其实在程序中更改预设值没有什么意义，主要是电位器旋钮需要旋转到对应的位置上）

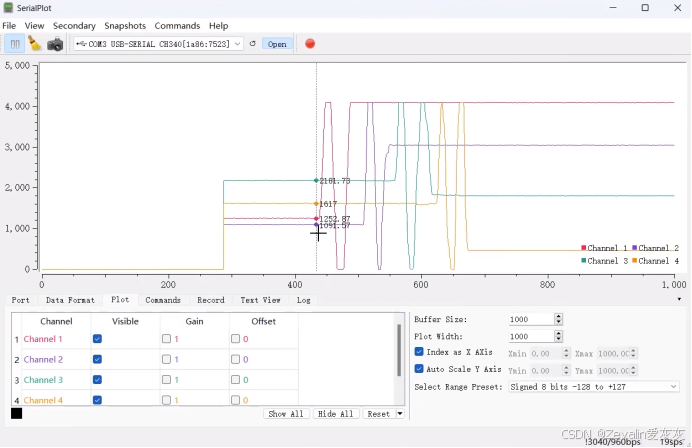

（5）使用串口将开发板与电脑连接，打开SerialPlot。首先旋动第四个电位器旋钮，它会更改电机的目标速度值（Target），通过SerialPlot观察电机实际速度（Actual）跟随目标速度的情况，判断当前的P系数是否合适。旋动第一个电位器旋钮可对Kp进行微调，旋动第二个电位器旋钮可对Ki进行微调，旋动第三个电位器旋钮可对Kd进行微调（如果仅调节前两个参数，电机转速没有超调现象，那么就不需要调节Kd）。

2、增量式PID定速控制实验

（1）复制一份“位置式PID定速控制”的工程，并更名为“增量式PID定速控制”。

（2）更改全局变量的命名，即ErrorInt→Error2，Error2的意义是PID控制的上上次误差。

（3）更改PID调控部分的代码实现。

            /* PID调控 */
			{
				/* 获取实际速度值 */
				Actual = Speed;

				/* 获取本次误差、上次误差和上上次误差 */
				Error2 = Error1;           //获取上上次误差
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;  	//获取本次误差

				/* PID计算（增量计算出来直接累加到Out上） */
				Out += 	Kp * (Error0 - Error1)
						+ Ki * Error0
						+ Kd * (Error0 - 2 * Error1 + Error2);

				/* 输出限幅 */
				if(Out > 100) 	Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}

（4）基础逻辑完成后，程序可下载到开发板上进行调试，使用串口将开发板与电脑连接，打开SerialPlot。首先旋动第四个电位器旋钮，它会更改电机的目标速度值（Target），通过SerialPlot观察电机实际速度（Actual）跟随目标速度的情况，判断当前的P系数是否合适。旋动第一个电位器旋钮可对Kp进行微调，旋动第二个电位器旋钮可对Ki进行微调，旋动第三个电位器旋钮可对Kd进行微调（如果仅调节前两个参数，电机转速没有超调现象，那么就不需要调节Kd）。

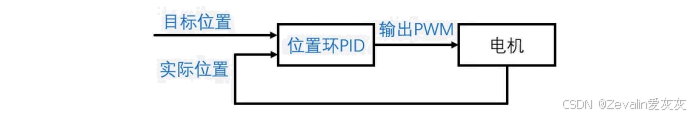

3、位置式PID定位置控制实验

（1）复制一份“位置式PID定速控制”的工程，并更名为“位置式PID定位置控制”。

（2）更改全局变量的命名，即Speed→Location，Location的意义是电机的位置。

（3）预设的Ki参数更改为0，这是因为如果在控制时引入I项，极有可能会造成抖动，当然，I项也并不是毫无用处，当施加一个外力改变电机的位置时，I项可以将偏差不断累积，最终生成一个较大的驱动力将电机复位。（其实程序中更改预设值没有什么意义，主要是电位器旋钮需要旋转到对应的位置上）

uint8_t KeyNum;
int16_t PWM;
int16_t Location;

float Target, Actual, Out;         //位置式PID控制中的目标值、实际值、输出值
float Kp = 0.4, Ki = 0, Kd = 0.2;   //位置式PID控制中的比例系数、积分系数、微分系数
float Error0, Error1, ErrorInt;     //位置式PID控制中的本次误差、上次误差和总误差

（4）电机位置的取值范围为[-408,408]，主函数中RP4的映射区间需要做相应修改。

		Kp = RP_GetValue(1) / 4095.0 * 2;   //读取RP1的值赋给Kp，取值范围为[0,2]
		Ki = RP_GetValue(2) / 4095.0 * 2;   //读取RP2的值赋给Ki，取值范围为[0,2]
		Kd = RP_GetValue(3) / 4095.0 * 2;   //读取RP3的值赋给Kd，取值范围为[0,2]
		Target = RP_GetValue(4) / 4095.0 * 816 - 408;   //读取RP4的值赋给Target，取值范围为[-408,408]

（5）更改TIM1定时中断函数，主要是Speed→Location，且由于是控制位置，那么编码器接口获取的增量可以直接累加到Location上。

void TIM1_UP_IRQHandler(void)
{
	static uint16_t Count;
	if (TIM_GetITStatus(TIM1, TIM_IT_Update) == SET)
	{
		Key_Tick();
		Count++;
		if(Count >= 40)  //每40ms获取一次增量值，并进行一次PID调控
		{
			Count = 0;
			Location += Encoder_Get();

			/* PID调控 */
			{
				/* 获取实际位置值 */
				Actual = Location;

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;    //获取本次误差

				/* 误差积分（累加） */
				if(fabs(Ki) > 0.0001)    //防止Ki为0时出现积分饱和现象
					ErrorInt += Error0;
				else
					ErrorInt = 0;

				/* PID计算 */
				Out = Kp * Error0 + Ki * ErrorInt + Kd * (Error0 - Error1);

				/* 输出限幅 */
				if(Out > 100) 	Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}
		}
		TIM_ClearITPendingBit(TIM1, TIM_IT_Update);
	}
}

（6）基础逻辑完成后，程序可下载到开发板上进行调试，使用串口将开发板与电脑连接，打开SerialPlot。首先旋动第四个电位器旋钮，它会更改电机的目标位置值（Target），通过SerialPlot观察电机实际位置（Actual）跟随目标位置的情况，判断当前的P系数是否合适。旋动第一个电位器旋钮可对Kp进行微调，旋动第二个电位器旋钮可对Ki进行微调，旋动第三个电位器旋钮可对Kd进行微调（引入D项可以减小输出过冲，即在实际位置靠近目标位置时驱动力输出不稳定；如果仅调节Kp和Kd两个参数，电机响应的效果就已经比较理想，那么就不需要引入I项）。

4、增量式PID定位置控制实验

（1）复制一份“增量式PID定速控制”的工程，并更名为“增量式PID定位置控制”。

（2）更改全局变量的命名，即Speed→Location，Location的意义是电机的位置。

（3）预设的Ki参数更改为0.1，如果在控制时不引入I项，频繁大幅度变更Target时可能会出现Target和Actual无法重合（程度不能容忍）的情况，这是因为增量在某次计算时可能会受到噪声干扰，而增量式PID如不引入I项很难消除这种历史累积的误差，使得误差一直保留，亦或者是电机受到外力堵转，没有I项的误差累积，Out输出的驱动力也就不能持续增加，很可能无法与外力抗衡。（其实程序中更改预设值没有什么意义，主要是电位器旋钮需要旋转到对应的位置上）

uint8_t KeyNum;
int16_t PWM;
int16_t Location;

float Target, Actual, Out;        	//位置式PID控制中的目标值、实际值、输出值
float Kp = 0.4, Ki = 0.1, Kd = 0.2; //位置式PID控制中的比例系数、积分系数、微分系数
float Error0, Error1, Error2;     	//位置式PID控制中的本次误差、上次误差和上上次误差

（4）电机位置的取值范围为[-408,408]，主函数中RP4的映射区间需要做相应修改。

		Kp = RP_GetValue(1) / 4095.0 * 2;   //读取RP1的值赋给Kp，取值范围为[0,2]
		Ki = RP_GetValue(2) / 4095.0 * 2;   //读取RP2的值赋给Ki，取值范围为[0,2]
		Kd = RP_GetValue(3) / 4095.0 * 2;   //读取RP3的值赋给Kd，取值范围为[0,2]
		Target = RP_GetValue(4) / 4095.0 * 816 - 408;   //读取RP4的值赋给Target，取值范围为[-408,408]

（5）更改TIM1定时中断函数，主要是Speed→Location，且由于是控制位置，那么编码器接口获取的增量可以直接累加到Location上。

void TIM1_UP_IRQHandler(void)
{
	static uint16_t Count;
	if (TIM_GetITStatus(TIM1, TIM_IT_Update) == SET)
	{
		Key_Tick();
		Count++;
		if(Count >= 40)  //每40ms获取一次增量值，并进行一次PID调控
		{
			Count = 0;
			Location += Encoder_Get();

			/* PID调控 */
			{
				/* 获取实际位置值 */
				Actual = Location;

				/* 获取本次误差、上次误差和上上次误差 */
				Error2 = Error1;           //获取上上次误差
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;    //获取本次误差

				/* PID计算 */
				Out += 	Kp * (Error0 - Error1)
						+ Ki * Error0
						+ Kd * (Error0 - 2 * Error1 + Error2);

				/* 输出限幅 */
				if(Out > 100) 	Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}
		}
		TIM_ClearITPendingBit(TIM1, TIM_IT_Update);
	}
}

（6）基础逻辑完成后，程序可下载到开发板上进行调试，使用串口将开发板与电脑连接，打开SerialPlot。首先旋动第四个电位器旋钮，它会更改电机的目标位置值（Target），通过SerialPlot观察电机实际位置（Actual）跟随目标位置的情况，判断当前的P系数是否合适。旋动第一个电位器旋钮可对Kp进行微调，旋动第二个电位器旋钮可对Ki进行微调，旋动第三个电位器旋钮可对Kd进行微调（引入D项可以减小输出过冲，即在实际位置靠近目标位置时驱动力输出不稳定）。

五、PID算法改进（基于位置式PID介绍）

1、改进方法概览

（1）积分限幅：限制积分的幅度，防止积分深度饱和。

（2）积分分离：误差小于一个限度才开始积分，反之则去掉积分部分。

（3）变速积分：根据误差的大小调整积分的速度。

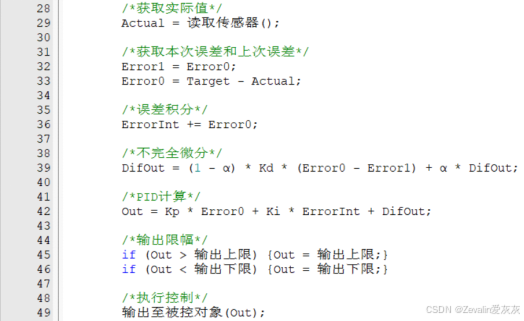

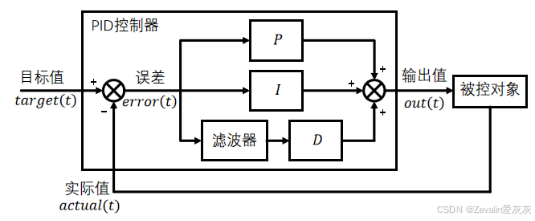

（4）不完全微分：给微分项加入一阶惯性单元（低通滤波器）。

（5）微分先行：将对误差的微分替换为对实际值的微分。

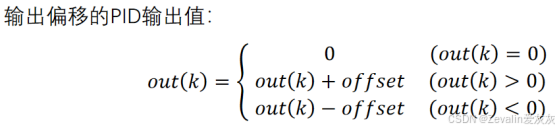

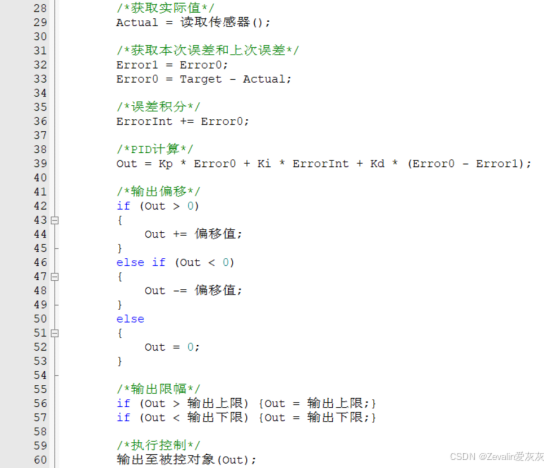

（6）输出偏移：在非0输出时，给输出值加一个固定偏移。

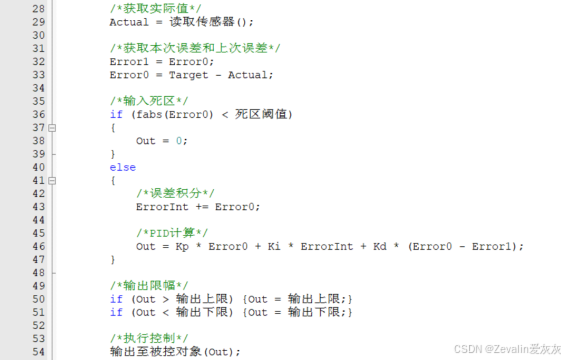

（7）输入死区：误差小于一个限度时不进行调控。

2、积分限幅

（1）积分限幅可解决的问题：如果执行器因为卡住、断电、损坏等原因不能消除误差，则误差积分会无限制加大，进而达到深度饱和状态，此时PID控制器会持续输出最大的调控力，即使后续执行器恢复正常，PID控制器在短时间内也会维持最大的调控力，直到误差积分从深度饱和状态退出，这在某些情况下是非常危险的。

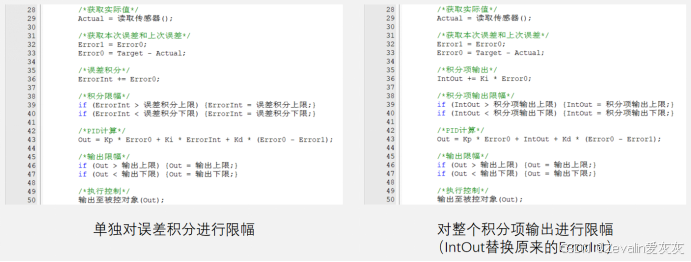

（2）积分限幅实现思路：对误差积分或积分项输出进行判断，如果幅值超过指定阈值，则进行限制。（增量式PID的积分环节可认为并在了Out上，Out在输出时本身就有限制，所以积分饱和一般只会出现在位置式PID中）

（3）复制一份“位置式PID定速控制”的工程，并更名为“位置式PID定速控制 - 积分限幅”，并更改PID调控部分的代码实现，其中积分限幅的上下限可由[输出最值]/[Ki]得出。

			/* PID调控 */
			{
				/* 获取实际速度值 */
				Actual = Speed;

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;  //获取本次误差

				/* 误差积分（累加） */
				ErrorInt += Error0;

				/* 积分限幅 */
				if(ErrorInt > 100 / Ki)  Out = 100;
				if(ErrorInt < -100 / Ki) Out = -100;

				/* PID计算 */
				Out = Kp * Error0 + Ki * ErrorInt + Kd * (Error0 - Error1);

				/* 输出限幅 */
				if(Out > 100) 	Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}

3、积分分离

（1）积分分离可解决的问题：积分项作用一般位于调控后期，用来消除持续的误差，调控前期一般误差较大且不需要积分项作用，如果此时仍然进行积分，则调控进行到后期时，积分项可能已经累积了过大的调控力，这会导致超调。（定速控制因为到达目标转速后电机还需要驱动力对抗转动阻力，I项引发的Out一般不会导致超调，而定位置控制达到目标位置后电机是不需要驱动力的，而I项的误差累积还没有消除，于是Out不为0，从而导致超调）

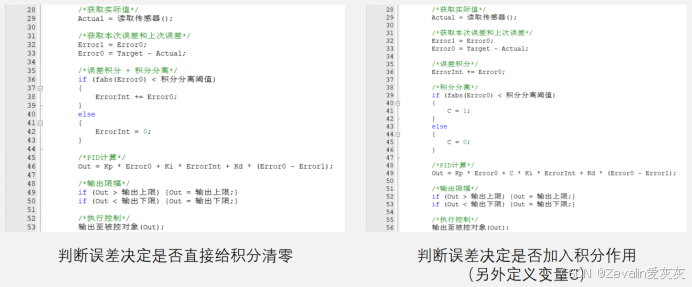

（2）积分分离实现思路：对误差大小进行判断，如果误差绝对值小于指定阈值则加入积分项作用，反之，则直接将误差积分清零或不加入积分项作用。

（3）复制一份“位置式PID定位置控制”的工程，并更名为“位置式PID定位置控制 - 积分分离”，并更改PID调控部分的代码实现，其中阈值可取最终误差正常波动的幅度，再留些余量（积分分离可能不能完全抑制超调，但也会将超调抑制到能够容忍的程度）。

			/* PID调控 */
			{
				/* 获取实际位置值 */
				Actual = Location;

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;    //获取本次误差

				/* 误差积分 + 积分分离 */
				if(fabs(Error0) < 50)  //阈值可取最终误差正常波动的幅度，再留些余量
					ErrorInt += Error0;
				else
					ErrorInt = 0;

				/* PID计算 */
				Out = Kp * Error0 + Ki * ErrorInt + Kd * (Error0 - Error1);

				/* 输出限幅 */
				if(Out > 100)  Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}

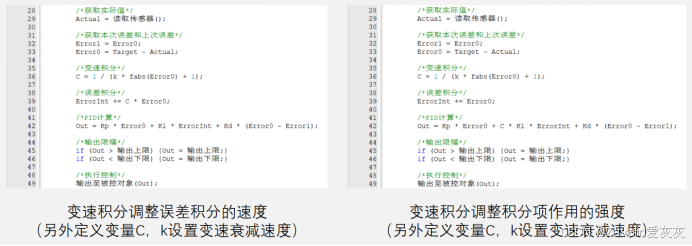

4、变速积分

（1）变速积分可解决的问题：如果积分分离阈值没有设定好，被控对象正好在阈值之外停下来，则此时控制器完全没有积分作用，误差不能消除。

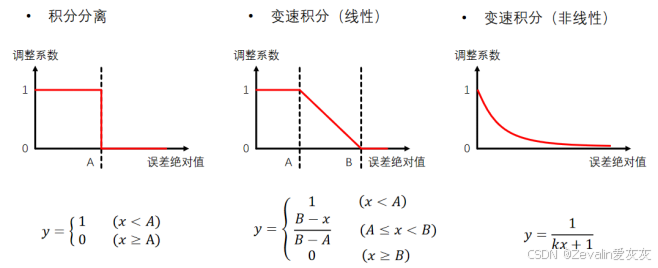

（2）变速积分实现思路：变速积分是积分分离的升级版，变速积分需要设计一个函数值随误差绝对值增大而减小的函数，函数值作为调整系数，用于调整误差积分的速度或积分项作用的强度。

（3）复制一份“位置式PID定位置控制 - 积分分离”的工程，并更名为“位置式PID定位置控制 - 变速积分”，并更改PID调控部分的代码实现。

			/* PID调控 */
			{
				/* 获取实际位置值 */
				Actual = Location;

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;  //获取本次误差

				/* 变速积分 */
				float C = 1 / (0.2 * fabs(Error0) + 1);

				/* 误差积分 + 积分分离 */
				if(fabs(Error0) < 50)  //阈值可取最终误差正常波动的幅度，再留些余量
					ErrorInt += C * Error0;
				else
					ErrorInt = 0;

				/* PID计算 */
				Out = Kp * Error0 + Ki * ErrorInt + Kd * (Error0 - Error1);

				/* 输出限幅 */
				if(Out > 100)  Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}

5、微分先行

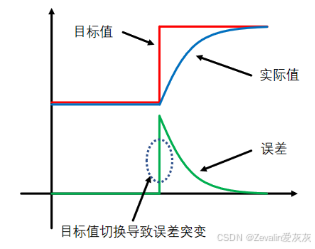

（1）微分先行可解决的问题：普通PID的微分项对误差进行微分，当目标值大幅度跳变时，误差也会瞬间大幅度跳变，这会导致微分项突然输出一个很大的调控力（对误差曲线进行求导，可发现误差在突变的一刻会输出一个接近正无穷大的正向调控力，紧接着又会输出一个很大的负向调控力），如果系统的目标值频繁大幅度切换，则此时的微分项可能会不利于系统稳定，具体需视情况而定。

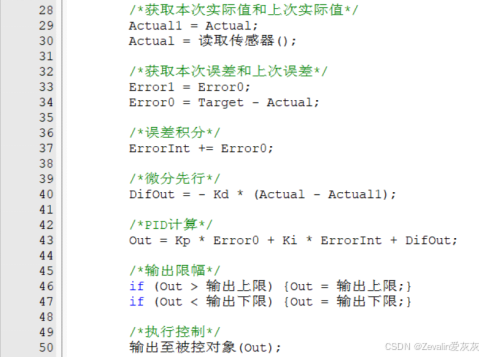

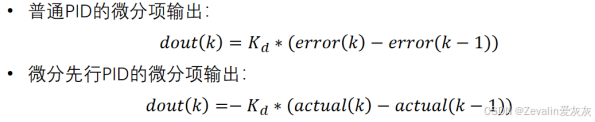

（2）微分先行实现思路：将对误差的微分替换为对实际值的微分。（此方法会使得实际值跟踪目标值变得缓慢）

（3）复制一份“位置式PID定位置控制”的工程，并更名为“位置式PID定位置控制 - 微分先行”。

①增加两个全局变量，分别记录位置式PID控制中的微分项的输出、上次的实际值。

float Target, Actual, Out;         //位置式PID控制中的目标值、实际值、输出值
float Kp = 0.4, Ki = 0, Kd = 0.2;   //位置式PID控制中的比例系数、积分系数、微分系数
float Error0, Error1, ErrorInt;     //位置式PID控制中的本次误差、上次误差和总误差
float DifOut, Actual1;           //位置式PID控制中的微分项的输出、上次的实际值

②更改串口发送的数据串，在末尾增加微分项结果的数值。

Serial_Printf("%f,%f,%f,%f\r\n", Target, Actual, Out, DifOut);    //将PID参数发送至串口

③更改PID调控部分的代码实现。

			/* PID调控 */
			{
				/* 获取上次实际值和本次实际位置值 */
				Actual1 = Actual1;
				Actual = Location;

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;    //获取本次误差

				/* 误差积分（累加） */
				if(fabs(Ki) > 0.0001)    //防止Ki为0时出现积分饱和现象
					ErrorInt += Error0;
				else
					ErrorInt = 0;

				/* PID计算 */
//				DifOut = Kd * (Error0 - Error1);    原PID微分项
				DifOut = -Kd * (Actual - Actual1);
				Out = Kp * Error0 + Ki * ErrorInt + DifOut;

				/* 输出限幅 */
				if(Out > 100)  Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}

6、不完全微分

（1）不完全微分可解决的问题：传感器获取的实际值经常会受到噪声干扰，而PID控制器中的微分项对噪声最为敏感，这些噪声干扰可能会导致微分项输出抖动，进而影响系统性能。

（2）不完全微分实现思路：给微分项加入一阶惯性单元（低通滤波器），如下所示，其中α用于调节滤波强度，不完全微分PID的微分项等于[(1 - α ) * 本次输入 + α * 上次输出]。

（3）复制一份“位置式PID定位置控制”的工程，并更名为“位置式PID定位置控制 - 不完全微分”。

①增加两个全局变量，分别记录位置式PID控制中的微分项的输出、一阶滤波系数α。

float Target, Actual, Out;         //位置式PID控制中的目标值、实际值、输出值
float Kp = 0.4, Ki = 0, Kd = 0.2;   //位置式PID控制中的比例系数、积分系数、微分系数
float Error0, Error1, ErrorInt;     //位置式PID控制中的本次误差、上次误差和总误差
float DifOut, a = 0.9;            //位置式PID控制中的微分项的输出、一阶滤波系数α

②更改串口发送的数据串，在末尾增加微分项结果的数值。

Serial_Printf("%f,%f,%f,%f\r\n", Target, Actual, Out, DifOut);    //将PID参数发送至串口

③引入头文件stdlib.h，需要使用rand函数模拟随机噪声。

#include "stdlib.h"

④更改PID调控部分的代码实现。

			/* PID调控 */
			{
				/* 获取实际位置值 */
				Actual = Location;
				Actual += rand() % 41 - 20;    //软件制造随机噪声

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;    //获取本次误差

				/* 误差积分（累加） */
				if(fabs(Ki) > 0.0001)    //防止Ki为0时出现积分饱和现象
					ErrorInt += Error0;
				else
					ErrorInt = 0;

				/* PID计算 */
//				DifOut = Kd * (Error0 - Error1);    原PID微分项
				DifOut = (1 - a) * Kd * (Error0 - Error1) + a * DifOut;
				Out = Kp * Error0 + Ki * ErrorInt + DifOut;

				/* 输出限幅 */
				if(Out > 100)  Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}

7、输出偏移

（1）输出偏移可解决的问题：对于一些启动需要一定力度的执行器，若输出值较小，执行器可能完全无动作，这可能会引起调控误差，同时会降低系统响应速度。

（2）输出偏移实现思路：若输出值为0，则正常输出0，不进行调控；若输出值非0，则给输出值加一个固定偏移，跳过执行器无动作的阶段。

（3）复制一份“位置式PID定位置控制”的工程，并更名为“位置式PID定位置控制 - 输出偏移 - 输入死区”，同时更改PID调控部分的代码实现。

			/* PID调控 */
			{
				/* 获取实际位置值 */
				Actual = Location;

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;  //获取本次误差

				/* 误差积分（累加） */
				if(fabs(Ki) > 0.0001)    //防止Ki为0时出现积分饱和现象
					ErrorInt += Error0;
				else
					ErrorInt = 0;

				/* PID计算 */
				Out = Kp * Error0 + Ki * ErrorInt + Kd * (Error0 - Error1);

				/* 输出偏移 */
				if(Out > 0)
				{
					Out += 6;    //Out>6时驱动力才能克服摩擦等阻力使电机转动
				}
				else if(Out <0)
				{
					Out -= 6;    //Out<-6时驱动力才能克服摩擦等阻力使电机转动
				}
				else
				{
					Out = 0;
				}

				/* 输出限幅 */
				if(Out > 100)  Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}

8、输入死区

（1）输入死区可解决的问题：在某些系统中，输入的目标值或实际值有微小的噪声波动，或者系统有一定的滞后，这些情况可能会导致执行器在误差很小时频繁调控，不能最终稳定下来。

（2）输入死区实现思路：若误差绝对值小于一个限度，则固定输出0，不进行调控。

（3）基于上一个实验工程进行实验，上一个工程的实验现象并不完美，在电机转动到目标位置附近时抖动严重，这时可引入输入死区，更改PID调控部分的代码实现。

			/* PID调控 */
			{
				/* 获取实际位置值 */
				Actual = Location;

				/* 获取本次误差和上次误差 */
				Error1 = Error0;           //获取上次误差
				Error0 = Target - Actual;  //获取本次误差

				/* 输入死区 */
				if(fabs(Error0) < 5)    //设定死区阈值为5
				{
					Out = 0;
				}
				else
				{
					/* 误差积分（累加） */
					if(fabs(Ki) > 0.0001)    //防止Ki为0时出现积分饱和现象
						ErrorInt += Error0;
					else
						ErrorInt = 0;

					/* PID计算 */
					Out = Kp * Error0 + Ki * ErrorInt + Kd * (Error0 - Error1);

					/* 输出偏移 */
					if(Out > 0)
						Out += 6;  //Out>6时驱动力才能克服摩擦等阻力使电机转动
					else if(Out <0)
						Out -= 6;  //Out<-6时驱动力才能克服摩擦等阻力使电机转动
					else
						Out = 0;
				}

				/* 输出限幅 */
				if(Out > 100)  Out = 100;
				if(Out < -100) Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Out);   //借助PWM波给电机施加驱动力
			}

六、双环PID基本原理

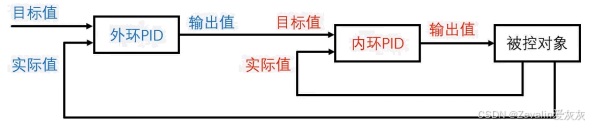

1、多环串级PID

（1）单环PID只能对被控对象的一个物理量进行闭环控制，而当用户需要对被控对象的多个维度物理量（例如速度、位置、角度等）进行控制时，则需要多个PID控制环路，即多环PID，多个PID串级连接，也称作串级PID。

（2）多环PID相较于单环PID，功能上可以实现对更多物理量的控制，性能上可以使系统拥有更高的准确性、稳定性和响应速度。

（3）定位置控制单环PID与双环PID比较：

①定位置控制单环PID：

        位置环PID（通常使用PD控制器）的任务是动态输出PWM波驱动电机，使得电机的实际位置贴合目标位置，仅对位置进行闭环。

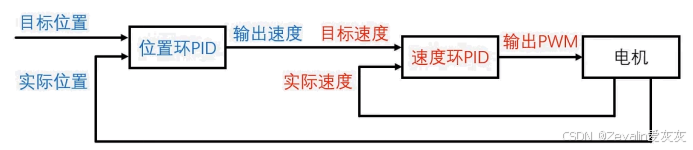

②定位置控制双环PID：

        速度环PID（通常使用PI控制器）的任务是通过改变输出的PWM波，使得电机的实际速度贴合目标速度，只要输入的目标速度不为0，由于积分项的作用，电机一定不会一直保持不动，完全不会存在启动死区的问题。

        在明确速度环PID的作用以后，再将位置环PID的输出接到速度环PID的输入，只要目标位置与实际位置不相等，位置环PID的输出就不会为0，这样速度环PID的目标速度也不为0，由此驱动电机转动。

        假设电机已经处于稳态，这时给电机一个正向的外力，这将导致实际位置偏离目标位置，位置环PID会输出一个负向的目标速度，同时电机受到正向力，实际速度为正，这将导致速度环PID输出一个很大的负向力抵抗外力，由此将电机维持在目标位置。

（4）多环PID的调参顺序一般是先调内环，再调外环，在调节内环参数时不能让外环工作。

2、双环PID的程序实现

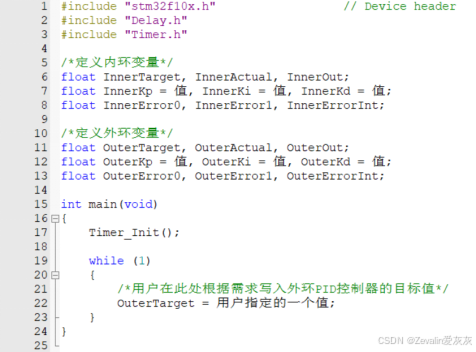

（1）变量定义及目标位置预设：

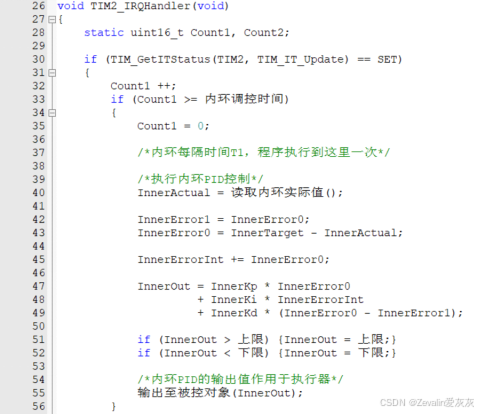

（2）在定时中断函数中实现内外环PID，内外环PID可以有不同的调控周期（内环的调控周期不能大于外环，否则外环频繁调控对实际输出而言没有任何意义）：

①Count1为内环PID的计数分频，每触发一次定时中断Count1自增，到达一定值后内环PID进行一次调控，同时Count1清零，接下来就是PID调控的基础代码。

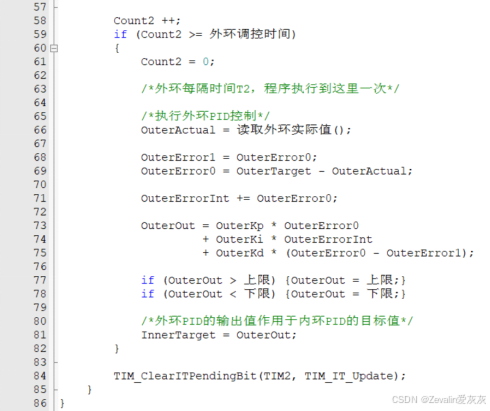

②Count2为外环PID的计数分频，每触发一次定时中断Count2自增，到达一定值后外环PID进行一次调控，同时Count2清零，接下来就是PID调控的基础代码。

3、双环PID基础程序示例

（1）复制一份“位置式PID定速度控制”的工程，并更名为“双环PID定速度定位置控制”。

（2）为内外环的PID参数创建全局变量，并新增位置变量记录电机的位置。

int16_t Speed, Location;

float Inner_Target, Inner_Actual, Inner_Out;        //内环环PID控制中的目标值、实际值、输出值
float Inner_Kp = 0.3, Inner_Ki = 0.3, Inner_Kd = 0;  //内环环PID控制中的比例系数、积分系数、微分系数
float Inner_Error0, Inner_Error1, Inner_ErrorInt;

float Outer_Target, Outer_Actual, Outer_Out;        //外环PID控制中的目标值、实际值、输出值
float Outer_Kp = 0.3, Outer_Ki = 0, Outer_Kd = 0.4;  //外环PID控制中的比例系数、积分系数、微分系数
float Outer_Error0, Outer_Error1, Outer_ErrorInt;

（3）更改定时器中断服务函数的实现，在其中添加外环PID调控的代码。

void TIM1_UP_IRQHandler(void)
{
	static uint16_t Count1,Count2;
	if (TIM_GetITStatus(TIM1, TIM_IT_Update) == SET)
	{
		Key_Tick();

		/* 内环PID调控 */
		{
			Count1++;
			if(Count1 >= 40)
			{
				Count1 = 0;

				/* 获取实际速度值和位置值 */
				Speed = Encoder_Get();
				Inner_Actual = Speed;
				Location += Speed;

				/* 获取本次误差和上次误差 */
				Inner_Error1 = Inner_Error0;              //获取上次误差
				Inner_Error0 = Inner_Target - Inner_Actual;  //获取本次误差

				/* 误差积分（累加） */
				if(fabs(Inner_Ki) > 0.0001)    //防止Ki为0时出现积分饱和现象
					Inner_ErrorInt += Inner_Error0;
				else
					Inner_ErrorInt = 0;

				/* PID计算 */
				Inner_Out = Inner_Kp * Inner_Error0
							+ Inner_Ki * Inner_ErrorInt
							+ Inner_Kd * (Inner_Error0 - Inner_Error1);

				/* 输出限幅 */
				if(Inner_Out > 100)  Inner_Out = 100;
				if(Inner_Out < -100) Inner_Out = -100;

				/* 执行控制 */
				Motor_SetPWM(Inner_Out);   //借助PWM波给电机施加驱动力
			}
		}

		/* 外环PID调控 */
		{
			Count2++;
			if(Count2 >= 40)
			{
				Count2 = 0;
				/* 获取实际位置值 */
				Outer_Actual = Location;

				/* 获取本次误差和上次误差 */
				Outer_Error1 = Outer_Error0;              //获取上次误差
				Outer_Error0 = Outer_Target - Outer_Actual;  //获取本次误差

				/* 误差积分（累加） */
				if(fabs(Outer_Ki) > 0.0001)    //防止Ki为0时出现积分饱和现象
					Outer_ErrorInt += Outer_Error0;
				else
					Outer_ErrorInt = 0;

				/* PID计算 */
				Outer_Out = Outer_Kp * Outer_Error0
							+ Outer_Ki * Outer_ErrorInt
							+ Outer_Kd * (Outer_Error0 - Outer_Error1);

				/* 输出限幅（范围与Inner_Target，即目标速度值一致） */
				if(Outer_Out > 150)  Outer_Out = 150;
				if(Outer_Out < -150) Outer_Out = -150;

				/* 执行控制 */
				Inner_Target = Outer_Out;   //外环输出值作为内环输入值（调节内环参数时需注释）
			}
		}
		TIM_ClearITPendingBit(TIM1, TIM_IT_Update);
	}
}

（4）更改主函数的实现，在其中添加调节内环参数和外环参数的代码并注释，在需要调参时按照引导解除注释。

int main(void)
{
	/*模块初始化*/
	OLED_Init();       //OLED初始化
	Key_Init();         //按键初始化
	Motor_Init();       //电机初始化
	Encoder_Init();     //编码器接口初始化
	Timer_Init();       //定时器1初始化
	RP_Init();         //电位器旋钮初始化
	Serial_Init();       //串口初始化

	OLED_Printf(0, 0, OLED_8X16, "2*PID Control");
	OLED_Update();    //更新显示

	while (1)
	{
		KeyNum = Key_GetNum();    //获取按键事件标志位

		/*  按键控制目标转速
		if(KeyNum == 1) Inner_Target += 10;       //正向加速/反向减速
		if(KeyNum == 2) Inner_Target -= 10;       //正向减速/反向加速
		if(KeyNum == 3) Inner_Target = 0;         //电机停转
		*/

		/* 目标位置值设置 */
		Outer_Target = RP_GetValue(4) / 4095.0 * 816 - 408;   //读取RP4的值赋给Outer_Target，取值范围为[-408,408]

		/*  内环PID参数调节
		Inner_Kp = RP_GetValue(1) / 4095.0 * 2;   //读取RP1的值赋给Inner_Kp
		Inner_Ki = RP_GetValue(2) / 4095.0 * 2;   //读取RP2的值赋给Inner_Ki
		Inner_Kd = RP_GetValue(3) / 4095.0 * 2;   //读取RP3的值赋给Inner_Kd
		Inner_Target = RP_GetValue(4) / 4095.0 * 300 - 150;   //读取RP4的值赋给Inner_Target，取值范围为[-150,150]

		OLED_Printf(0, 16, OLED_8X16, "Kp:%+4.2f", Inner_Kp);
		OLED_Printf(0, 32, OLED_8X16, "Ki:%+4.2f", Inner_Ki);
		OLED_Printf(0, 48, OLED_8X16, "Kd:%+4.2f", Inner_Kd);

		OLED_Printf(64, 16, OLED_8X16, "Tar:%+04.0f", Inner_Target);
		OLED_Printf(64, 32, OLED_8X16, "Act:%+04.0f", Inner_Actual);
		OLED_Printf(64, 48, OLED_8X16, "Out:%+04.0f", Inner_Out);
		OLED_Update();    //更新显示

		Serial_Printf("%f,%f,%f\r\n", Inner_Target, Inner_Actual, Inner_Out);    //将PID参数发送至串口
		*/

		/*  外环PID参数调节
		Outer_Kp = RP_GetValue(1) / 4095.0 * 2;   //读取RP1的值赋给Outer_Kp
		Outer_Ki = RP_GetValue(2) / 4095.0 * 2;   //读取RP2的值赋给Outer_Ki
		Outer_Kd = RP_GetValue(3) / 4095.0 * 2;   //读取RP3的值赋给Outer_Kd
		Outer_Target = RP_GetValue(4) / 4095.0 * 816 - 408;   //读取RP4的值赋给Outer_Target，取值范围为[-408,408]

		OLED_Printf(0, 16, OLED_8X16, "Kp:%+4.2f", Outer_Kp);
		OLED_Printf(0, 32, OLED_8X16, "Ki:%+4.2f", Outer_Ki);
		OLED_Printf(0, 48, OLED_8X16, "Kd:%+4.2f", Outer_Kd);

		OLED_Printf(64, 16, OLED_8X16, "Tar:%+04.0f", Outer_Target);
		OLED_Printf(64, 32, OLED_8X16, "Act:%+04.0f", Outer_Actual);
		OLED_Printf(64, 48, OLED_8X16, "Out:%+04.0f", Outer_Out);
		OLED_Update();    //更新显示

		Serial_Printf("%f,%f,%f\r\n", Outer_Target, Outer_Actual, Outer_Out);    //将PID参数发送至串口
		*/
	}
}

4、PID代码封装

（1）复制一份“双环PID定速度定位置控制”的工程，并更名为“双环PID定速度定位置控制 - PID代码封装”。

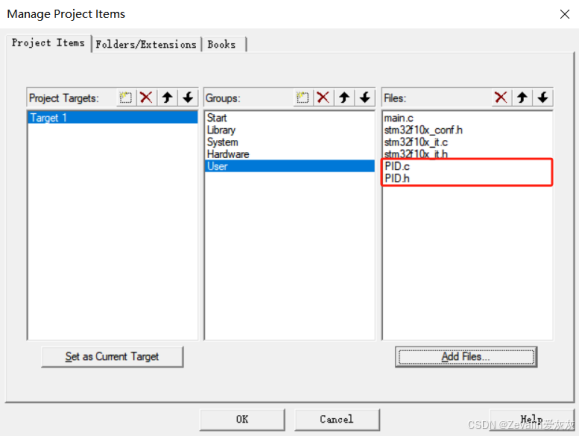

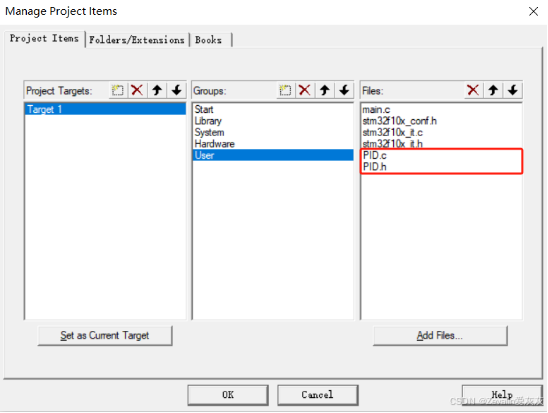

（2）在User组中添加PID.c和PID.h文件。

（3）在PID.h和PID.c文件中进行PID代码封装：

①在PID.h文件中用结构体封装PID控制器的参数，并对实现PID调控的函数进行声明。

#ifndef __PID_H
#define __PID_H

typedef struct
{
	float Target;   	//目标值
	float Actual;   	//实际值
	float Out;     	//输出值

	float Kp;       	//P项系数
	float Ki;       	//I项系数
	float Kd;       	//D项系数

	float Error0;   	//本次误差
	float Error1;   	//上次误差
	float ErrorInt;  	//误差积分值

	float OutMax;   	//输出上限值
	float OutMin;   	//输出下限值
}PID_t;

void PID_Update(PID_t* p);

#endif

②在PID.c文件中用自定义函数封装PID调控的代码。

#include "stm32f10x.h"                  // Device header
#include "PID.h"
#include "math.h"

void PID_Update(PID_t* p)
{
	/* 获取本次误差和上次误差 */
	p->Error1 = p->Error0;              //获取上次误差
	p->Error0 = p->Target - p->Actual;    //获取本次误差

	/* 误差积分（累加） */
	if(fabs(p->Ki) > 0.0001)    //防止Ki为0时出现积分饱和现象
		p->ErrorInt += p->Error0;
	else
		p->ErrorInt = 0;

	/* PID计算 */
	p->Out = p->Kp * p->Error0 + p->Ki * p->ErrorInt + p->Kd * (p->Error0 - p->Error1);

	/* 输出限幅 */
	if(p->Out > p->OutMax) p->Out = p->OutMax;
	if(p->Out < p->OutMin) p->Out = p->OutMin;
}

（4）在main.c文件中包含PID.h文件，并进行以下修改：

①分别对内环PID和外环PID创建结构体，删除之前内环PID和外环PID相关参数的全局变量。

uint8_t KeyNum;
int16_t PWM;
int16_t Speed, Location;

PID_t Inner = {
	.Kp = 0.3,
	.Ki = 0.3,
	.Kd = 0,
	.OutMax = 100,
	.OutMin = -100,
};  //内环PID控制器结构体创建及初始化

PID_t Outer = {
	.Kp = 0.3,
	.Ki = 0,
	.Kd = 0.4,
	.OutMax = 150,
	.OutMin = -150,
};  //外环PID控制器结构体创建及初始化

②主函数中访问的PID参数，由全局变量全部更换为结构体成员。

int main(void)
{
	/*模块初始化*/
	OLED_Init();       //OLED初始化
	Key_Init();         //按键初始化
	Motor_Init();       //电机初始化
	Encoder_Init();     //编码器接口初始化
	Timer_Init();       //定时器1初始化
	RP_Init();         //电位器旋钮初始化
	Serial_Init();       //串口初始化

	OLED_Printf(0, 0, OLED_8X16, "2*PID Control");
	OLED_Update();    //更新显示

	while (1)
	{
		KeyNum = Key_GetNum();    //获取按键事件标志位

		/* 目标位置值设置 */
		Outer.Target = RP_GetValue(4) / 4095.0 * 816 - 408;   //读取RP4的值赋给Outer_Target，取值范围为[-408,408]
		/*内环PID参数调节
		Inner.Kp = RP_GetValue(1) / 4095.0 * 2;   //读取RP1的值赋给Inner.Kp				Inner.Ki = RP_GetValue(2) / 4095.0 * 2;   //读取RP2的值赋给Inner.Ki
		Inner.Kd = RP_GetValue(3) / 4095.0 * 2;   //读取RP3的值赋给Inner.Kd
		Inner.Target = RP_GetValue(4) / 4095.0 * 300 - 150;   //读取RP4的值赋给Inner.Target，取值范围为[-150,150]

		OLED_Printf(0, 16, OLED_8X16, "Kp:%+4.2f", Inner.Kp);
		OLED_Printf(0, 32, OLED_8X16, "Ki:%+4.2f", Inner.Ki);
		OLED_Printf(0, 48, OLED_8X16, "Kd:%+4.2f", Inner.Kd);

		OLED_Printf(64, 16, OLED_8X16, "Tar:%+04.0f", Inner.Target);
		OLED_Printf(64, 32, OLED_8X16, "Act:%+04.0f", Inner.Actual);
		OLED_Printf(64, 48, OLED_8X16, "Out:%+04.0f", Inner.Out);
		OLED_Update();    //更新显示

		Serial_Printf("%f,%f,%f\r\n", Inner.Target, Inner.Actual, Inner.Out);    //将PID参数发送至串口
		*/

		/*外环PID参数调节
		Outer.Kp = RP_GetValue(1) / 4095.0 * 2;   //读取RP1的值赋给Outer.Kp
		Outer.Ki = RP_GetValue(2) / 4095.0 * 2;   //读取RP2的值赋给Outer.Ki
		Outer.Kd = RP_GetValue(3) / 4095.0 * 2;   //读取RP3的值赋给Outer.Kd
		Outer.Target = RP_GetValue(4) / 4095.0 * 816 - 408;   //读取RP4的值赋给Outer.Target，取值范围为[-408,408]

		OLED_Printf(0, 16, OLED_8X16, "Kp:%+4.2f", Outer.Kp);
		OLED_Printf(0, 32, OLED_8X16, "Ki:%+4.2f", Outer.Ki);
		OLED_Printf(0, 48, OLED_8X16, "Kd:%+4.2f", Outer.Kd);

		OLED_Printf(64, 16, OLED_8X16, "Tar:%+04.0f", Outer.Target);
		OLED_Printf(64, 32, OLED_8X16, "Act:%+04.0f", Outer.Actual);
		OLED_Printf(64, 48, OLED_8X16, "Out:%+04.0f", Outer.Out);
		OLED_Update();    //更新显示

		Serial_Printf("%f,%f,%f\r\n", Outer.Target, Outer.Actual, Outer.Out);    //将PID参数发送至串口
		*/
	}
}

③将定时器1中断服务函数中PID调控的代码全部换成PID_Update函数。

void TIM1_UP_IRQHandler(void)
{
	static uint16_t Count1,Count2;
	if (TIM_GetITStatus(TIM1, TIM_IT_Update) == SET){
		Key_Tick();

		/* 内环PID调控 */
		{
			Count1++;
			if(Count1 >= 40){
				Count1 = 0;

				/* 获取实际速度值和位置值 */
				Speed = Encoder_Get();
				Inner.Actual = Speed;
				Location += Speed;

				/* PID控制器运算 */
				PID_Update(&Inner);

				/* 执行控制 */
				Motor_SetPWM(Inner.Out);   //借助PWM波给电机施加驱动力
			}
		}
		/* 外环PID调控 */
		{
			Count2++;
			if(Count2 >= 40){
				Count2 = 0;

				/* 获取实际位置值 */
				Outer.Actual = Location;

				/* PID控制器运算 */
				PID_Update(&Outer);

				/* 执行控制 */
				Inner.Target = Outer.Out;   //外环输出值作为内环输入值（调节内环参数时需注释）
			}
		}
		TIM_ClearITPendingBit(TIM1, TIM_IT_Update);
	}
}

七、倒立摆实验

1、倒立摆系统概述

（1）倒立摆系统硬件结构如下图所示，其中①为摆杆，②为角度传感器，摆杆可以绕角度传感器输出轴自由转动，角度传感器可以测量摆杆当前的角度；水平的杆子③叫横杆，连接④法兰联轴器，下面的⑥电机输出轴连接⑤黄铜联轴器，两个联轴器由一根金属钢轴硬性连接在一起。

（2）从控制系统的角度来看，STM32的输入信号有通过电机编码器获取的电机输出轴位置和速度，以及由角度传感器读取的摆杆角度，输出信号则是驱动电机的PWM波。

（3）稳态下摆杆需要稳定地立住，横杆也需要固定，不能随意移动，要想实现这个功能，则软件中需要使用两个PID控制器。

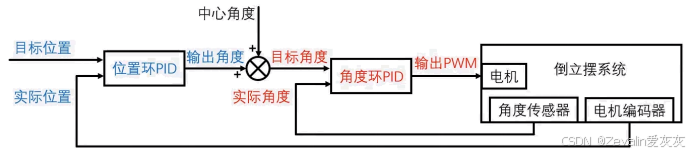

（4）倒立摆控制系统架构如下图所示：

①角度环用于控制摆杆稳定倒立，位置环用于控制横杆的位置固定在一个地方（中心角度为摆杆倒立时角度传感器读取到的角度），它们都属于定位置控制。

②控制思路：当倒立摆杆有朝左倒的趋势时，需控制电机使横杆左转，接住摆杆；当倒立摆杆有朝右倒的趋势时，需控制电机使横杆右转，接住摆杆。

③不同情况下PID控制器的作用：

[1]当横杆目标位置与实际位置贴合时，位置环输出角度为0，此时目标角度等于中心角度，角度环仅负责控制摆杆稳定倒立。如果实际角度与目标角度相等，角度环输出为0；如果实际角度小于目标角度，倒立摆杆有朝左倒的趋势，角度环会输出驱动电机“左转”的PWM波，使横杆左转接住摆杆；如果实际角度大于目标角度，倒立摆杆有朝右倒的趋势，角度环会输出驱动电机“右转”的PWM波，使横杆右转接住摆杆。

[2]假设实际角度与中心角度相等，当横杆目标位置在实际位置左侧时，位置环输出角度小于0，它与中心角度相加形成目标角度，目标角度小于实际角度，角度环会输出驱动电机“左转”的PWM波，使横杆左转，横杆目标位置与实际位置逐渐贴合。

[3]假设实际角度与中心角度相等，当横杆目标位置在实际位置右侧时，位置环输出角度大于0，它与中心角度相加形成目标角度，目标角度大于实际角度，角度环会输出驱动电机“右转”的PWM波，使横杆右转，横杆目标位置与实际位置逐渐贴合。

2、电位器式角度传感器介绍

（1）电位器式角度传感器硬件结构拆解图：

（2）电位器式角度传感器电路结构图：

（3）工作原理：

①从硬件结构拆解图1（从左到右）上看，角度传感器有两圈大圆，其中外圈较粗的大圆弧是电位器RP1的主体，圆弧左下端连接引脚GND，圆弧右下端连接引脚VCC；内圈较细的小圆连接引脚OUT，它是电位器RP1的抽头端，其内阻很小，可以忽略不计。

②从硬件结构拆解图2（从左到右）上看，金属片转子有两个触点，上方的触点离中心较远，它压在RP1的主体上，与其接通，下方的触点离中心较近，它压在RP1的抽头端，也即内圈较细的小圆，与其接通。

③由上述可得，金属片转子旋转，其两个触点接触电阻环的位置也随之改变，其实就相当于改变RP1的抽头位置，那么输出OUT也会随之改变，根据OUT的值可以换算出当前传感器读到的角度。

④外圈的电阻环并不是封闭的，当金属片离中心较远的触点旋转到外圈开口时，RP1断路，此处就是角度传感器的盲区（可以同时使用两个角度传感器，一个传感器的盲区被另一个传感器覆盖即可）。图示的角度传感器盲区为26.7°，测量范围为0°~333.33°。

（4）角度传感器的盲区可以设置在倒立摆摆杆垂直下垂的位置，这样，当摆杆立起来时就不会受到盲区的影响了。（如下图所示，其中的数值为对应角度下STM32的AD外设读到的电压，单位为AD的最小分辨率，实际实验时稳态读数可能会和理论值有偏差）

（5）实验使用的开发板提供两个角度传感器接口，其中J1的OUT引脚连接STM32的PB0引脚，J2的OUT引脚STM32的PB1引脚，下面的实验如无特殊说明，均使用J1接口（PB0可用作STM32的ADC1、ADC2外设的通道8）。

3、代码编写

（1）复制一份“基础驱动代码”的工程，并更名为“倒立摆基础驱动代码”。

（2）电位器式角度传感器驱动代码编写：

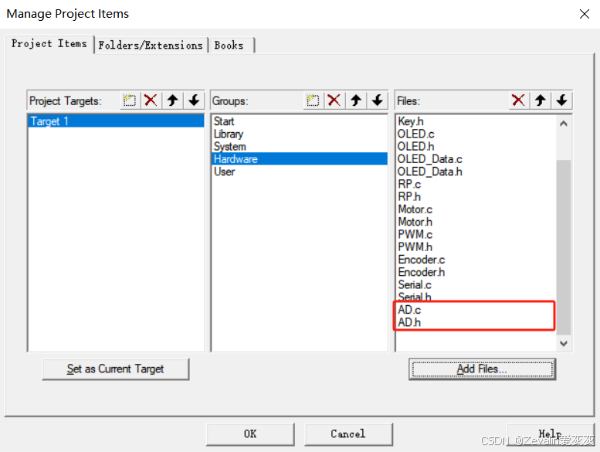

①在STM32教程中的定时器篇找到“AD单通道”实验工程，拷贝其中的AD.c和AD.h文件，将其添加进本实验工程中。

②读取电位器旋钮的信号时已经使用了ADC2，那么读取角度传感器的信号时可以使用ADC1，于是需要更改AD.c文件中的初始化函数。

void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	 //开启ADC1时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//开启GPIOB时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);	//选择时钟6分频

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);		//将PB0引脚初始化为模拟输入

	/*规则组通道配置*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 1, ADC_SampleTime_55Cycles5);		//规则组序列1的位置，配置为通道8

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;	//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;	//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;		//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;				//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);	//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);			//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

（3）主程序准备工作：

①在User组中添加PID.c和PID.h文件，也就是前面封装的PID代码。

②检查必要的头文件是否包含。

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "LED.h"
#include "Key.h"
#include "Timer.h"
#include "Motor.h"
#include "Serial.h"
#include "Encoder.h"
#include "RP.h"
#include "AD.h"
#include "PID.h"

③做好宏定义、全局变量等准备工作，其中理想的摆杆中心角度值需实测调整，如果稳定状态下摆杆总往一侧倒，说明此时设置的中心角度偏向该侧而非实际中心角度，需纠正。

#define CENTER_ANGLE 2048		//理想的摆杆中心角度值
#define CENTER_RANGE 500		//以中心角度为基可调控的幅值（超出范围即失控）

uint8_t KeyNum;
uint8_t RunState = 0;      //表示倒立摆程序的运行状态，为0表示停止，否则表示运行

uint16_t Angle;
int16_t Speed,Location;

//定义角度环内环PID变量
PID_t AnglePID =
{
	.Target = CENTER_ANGLE,      //内环摆杆目标角度值初始化为中心角度值

	.Kp = 0.3, .Ki = 0.01, .Kd = 0.4,

	.OutMax = 100, .OutMin = -100,    //受限于电机能力
};

//定义位置环外环PID变量
PID_t LocationPID =
{
	.Target = 0,                 //外环横杆目标位置值初始化为0

	.Kp = 0.4, .Ki = 0, .Kd = 4,

	.OutMax = CENTER_RANGE, .OutMin = -CENTER_RANGE,
};

④主函数编写，在其中实现硬件初始化，以及添加PID调参使用的代码和按键实现相应功能的代码。

int main(void)
{
	/*模块初始化*/
	OLED_Init();      //OLED初始化
	Key_Init();        //按键初始化
	Motor_Init();      //电机初始化
	Encoder_Init();    //编码器接口初始化
	Timer_Init();      //定时器1初始化
	AD_Init();		//角度传感器接口初始化
	Serial_Init();      //串口初始化
	LED_Init();       //LED初始化
	while (1){
		KeyNum = Key_GetNum();    //获取按键事件标志位
		if(KeyNum == 1){    //切换倒立摆程序的启停状态
			RunState = !RunState;
		}
		if(KeyNum == 2){    //横杆正转一圈
			LocationPID.Target += 408;
			if(LocationPID.Target > 4080) LocationPID.Target = 4080;
		}
		if(KeyNum == 3){    //横杆反转一圈
			LocationPID.Target -= 408;
			if(LocationPID.Target < -4080) LocationPID.Target = -4080;
		}
		if(RunState) LED_ON();     //倒立摆程序运行时点亮LED
		else         LED_OFF();  //倒立摆程序停止时熄灭LED

		/* 内环PID调参时需解除注释
		AnglePID.Kp = RP_GetValue(1) / 4095.0 * 1;  //Kp取值范围为[0,1]
		AnglePID.Ki = RP_GetValue(2) / 4095.0 * 1;   //Ki取值范围为[0,1]
		AnglePID.Kd = RP_GetValue(3) / 4095.0 * 1;  //Kd取值范围为[0,1]
		*/
		OLED_Printf(0, 0, OLED_6X8, "Angle", Angle);
		OLED_Printf(0, 12, OLED_6X8, "Kp:%05.3f", AnglePID.Kp);
		OLED_Printf(0, 20, OLED_6X8, "Ki:%05.3f", AnglePID.Ki);
		OLED_Printf(0, 28, OLED_6X8, "Kd:%05.3f", AnglePID.Kd);
		OLED_Printf(0, 40, OLED_6X8, "Tar:%04.0f", AnglePID.Target);
		OLED_Printf(0, 48, OLED_6X8, "Act:%04d", Angle);
		OLED_Printf(0, 56, OLED_6X8, "Out:%+04.0f", AnglePID.Out);
		/* 外环PID调参时需解除注释
		LocationPID.Kp = RP_GetValue(1) / 4095.0 * 1;  //Kp取值范围为[0,1]
		LocationPID.Ki = RP_GetValue(2) / 4095.0 * 1;   //Ki取值范围为[0,1]
		LocationPID.Kd = RP_GetValue(3) / 4095.0 * 9;  //Kd取值范围为[0,9]
		*/
		OLED_Printf(64, 0, OLED_6X8, "Location", Location);
		OLED_Printf(64, 12, OLED_6X8, "Kp:%05.3f", LocationPID.Kp);
		OLED_Printf(64, 20, OLED_6X8, "Ki:%05.3f", LocationPID.Ki);
		OLED_Printf(64, 28, OLED_6X8, "Kd:%05.3f", LocationPID.Kd);
		OLED_Printf(64, 40, OLED_6X8, "Tar:%04.0f", LocationPID.Target);
		OLED_Printf(64, 48, OLED_6X8, "Act:%04d", Location);
		OLED_Printf(64, 56, OLED_6X8, "Out:%+04.0f", LocationPID.Out);

		OLED_Update();    //更新显示
	}
}

⑤中断函数代码编写：

void TIM1_UP_IRQHandler(void)
{
	static uint16_t Count1, Count2;
	if (TIM_GetITStatus(TIM1, TIM_IT_Update) == SET){
		Key_Tick();

		Angle = AD_GetValue();   //获取摆杆当前角度
		Speed = Encoder_Get();   //获取横杆当前速度
		Location += Speed;       //获取横杆当前位置
		if(!(Angle > CENTER_ANGLE - CENTER_RANGE
			&& Angle < CENTER_ANGLE + CENTER_RANGE)){
			RunState = 0;		 //摆杆失控，程序需要立即停止
		}

		if(RunState){    //判断用户预期的倒立摆程序状态，以决定是否进行PID调控
			Count1++;
			if(Count1 >= 5){  //内环调控周期很大程度上取决于硬件能力，需不断更改（硬件允许的情况下尽可能小）
				Count1 = 0;
				AnglePID.Actual = Angle;  //获取实际角度值
				PID_Update(&AnglePID);  //内环PID调控
				Motor_SetPWM(AnglePID.Out);  //执行控制
			}

			Count2++;
			if(Count2 >= 50){  //外环调控周期要求比内环低，可适当放大
				Count1 = 0;
				LocationPID.Actual = Location;  //获取实际位置值
				PID_Update(&LocationPID);    //外环PID调控
				AnglePID.Target = CENTER_ANGLE - LocationPID.Out;  //执行控制（注意极性问题）
			}
		}
		else{
			Motor_SetPWM(0);    //倒立摆程序停止，电机应该不旋转
		}
		TIM_ClearITPendingBit(TIM1, TIM_IT_Update);
	}
}

（4）调参思路：

①先依次调节内环PID的P项、D项和I项：

[1]调P项时要观察倒立摆的响应速度，调D项时要观察倒立摆的稳定情况。

[2]当摆杆靠近中心角度时，误差较小，如果不引入I项，由于摆杆存在重力分力，会导致最后的一点误差难以消除，进而导致摆杆无法稳定，考虑到这一点，需引入I项，但并不能太大，否则容易超调。

②再依次调节外环PID的P项、D项和I项：

[1]调P项时要观察倒立摆的响应速度，调D项时要观察倒立摆的稳定情况。

[2]当设置的中心角度与实际中心角度有偏差时，位置环若仅采用PD控制器，容易有稳态误差，为此也可引入I项，将稳态误差消除，不过引入I项可能会引起超调，为此还需要引入积分分离的改进措施。

（5）基础倒立摆程序缺陷：需要手动将倒立摆扶到中心角度附近，否则倒立摆程序无法运行，且未引入积分分离，导致倒立摆在稳态时有频繁的扰动。
